ALUMBRADO PÚBLICO

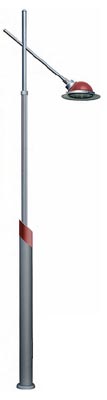

Conjuntos

Para más información ver catálogos

• Los conjuntos están diseñados para optimizar el ahorro energético.
• Están formados por: columna, brazo y luminaria.
• Amplia gama de modelos y combinaciones.

Puntos bajos:

• Alturas: de 3 a 5 m.

Puntos altos:

• Alturas: de 5 a 12,6 m.

Luminarias

Para más información ver catálogos

• La reflexión, difusión, transmisión y refracción de la luz.
• La seguridad: aislamiento Clase II.
• La durabilidad de los materiales empleados en ambientes húmedos y de alta salinidad.
• La estanqueidad. El IP 66 de la mayoría de los productos garantiza:
  • Rendimiento lumínico constante.
  • Alarga la vida del equipo.
  • Reduce el coste de mantenimiento.
• Las diferencias de presión causadas por el encendido y apagado de la luminaria. Todas las luminarias ATP incorporan membranas hidrofóbicas de compensación de presión.

• Equipos de encendido: las luminarias ATP se suministran, según potencias, con:
• Equipo compacto con arrancador electrónico y bobina capacitiva.
• Equipo de encendido estándar dotado de:
• Reactancia con protector térmico.
• Condensadores con cableado de silicona.
• Arrancador independiente que proporciona una mayor vida de los equipos.
• Relé de conmutación.
• Cableado eléctrico: certificado por el Celenec con la marca Har.
  • Secciones internas mínimas de 1,5 mm².
  • Aislados con siliconas ignífugas Clase VO (autoestinguibles).
  • Mangueras con doble aislamiento de silicona Clase VO.
  • Conector tubular IP-68.
• Resistencia a la corrosión: materiales totalmente resistentes a la corrosión. Tornillería de acero inoxidable.
• Mantenimiento: materiales que no precisan mantenimiento.
  • Limpieza interior y exterior con agua y detergente aplicado con esponja.
  • Acceso a la lámpara sin necesidad de herramientas.
  • Bandeja portaequipos independiente y extraíble para facilitar su manipulación.
• Antivandálicas: los materiales empleados así como las características constructivas (difusor de una sola pieza, 4 mm de espesor, etc.) confieren a las luminarias ATP una resistencia al impacto que supera ampliamente el grado máximo, IK 10, establecido por la norma UNE-EN 50102/A1.
• Materiales: remates, visera, corona, cubierta, tirantes, copa y base: fabricados en polímeros técnicos reforzados sometidos a 3.000 h en cámara de rayos UV (S/UNE 53104/86) sin presentar alteración de color.
  • Difusor: policarbonato estabilizado contra rayos ultravioletas (UV).
  • Reflector de lamas: polímeros técnicos reforzados.
  • Bloque óptico modelos BI: polímeros técnicos reforzados con recubrimiento de aluminio puro.
• Posición de montaje: acoplamientos sobre brazos y columnas de diámetros 50, 60 y 75 mm. Posibilidad de suspenderla de brazos incluso de techo.
• Aislamiento: Clase II.
• Grados de protección: estanqueidad IP 66, impacto IK 10.
• Certificaciones y homologaciones: AENOR EN EC 01, Instituto de Astrofísica, ANCE.
• Colores de serie: gris claro, gris oscuro, negro y verde. Acabados con partículas metálicas. El color negro se suministra tintado en masa. Pintado en negro y pintura antigrafiti disponible bajo pedido.
• Colores especiales: blanco, azul, granate, champán, dorado y cobre. Otros colores RAL bajo pedido.

Series:

• Alfa: modelos Alfa 1A-1S, Alfa 2A-2S, Alfa 2NA-2NS, Alfa 3NA-3NS, Alfa 4NA-4NS, Alfa 4A-4S, Alfa 5NA-5NS, Alfa 7NA-7NS, Alfa 9NA-9NS, Alfa 10NA-10NS, Alfa 8A y Alfa 11NA-11NS.
• Cónica: modelos Cónica RL, Cónica RLH, Cónica, Cónica H, Cónica RP, Cónica BL, Cónica BLH, Cónica BV, Cónica BVH, Cónica BIL, Cónica BILH, Cónica BIV y Cónica BIVH.
• Enur: modelos Enur L y Enur V.

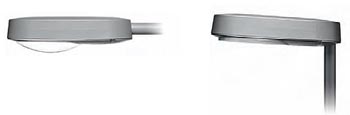

Enur L - Enur V

• Evolución y Croma: modelos Evolución, Evolución L, Evolución TI y Croma.
• Funcional: modelos Alameda, Astral, Astral L, Esfera 1, Esfera 2, Europa, Europa L, Globo, Libra, Paseo, Pescador, Pescador L, Residencial, Residencial L, Urania y Urania RP.
• Funcional Vial: modelos Alameda Vial, Alameda Vial I, Astral Vial, Astral Vial I, Astral Vial IL, Astral Vial L, Astral Vial P, Astral Vial PI, Europa Vial, Europa Vial L, Europa Vial P, Globo Vial, Globo Vial I, Globo Vial IL, Globo Vial L, Globo Vial P, Globo Vial PI, Libra Vial, Paseo Vial, Pescador Vial, Pescador Vial L, Pescador Vial P, Residencial Vial y Residencial Vial I.
• Metrópoli: modelos Metrópoli LL, Metrópoli LV, Metrópoli LP, Metrópoli ME, Metrópoli MS, Metrópoli MP, Metrópoli ML, Metrópoli MV y Metrópoli TP, Metrópoli Plus LLP, Metrópoli Plus LVP, Metrópoli Plus MEP, Metrópoli Plus MLP y Metrópoli Plus MPP.
• Milenium.

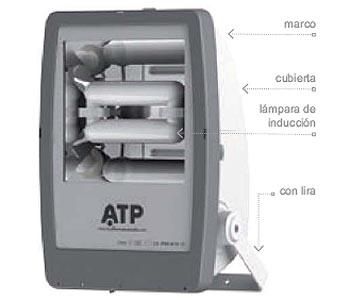

• Proyectores Orión: modelos Orión BO, Orión RA, Orión RS y Orión I.

Orion I

• Ornamental: modelos Litoral, Cisne, Palacio, Góndola, Real, Ronda, Plaza, Plaza XL, Malaki, Malaki XL, Siglo, Siglo XL, Villa, Villa XL, Villa Royal y Villa Royal XL.
• Venus: modelos Venus, Venus BL, Venus B, Venus BL B, Venus BIL, Venus BIL B, Venus BV, Venus BIV, Venus BV B, Venus BIV B, Venus RL, Venus RL B, Venus RP y Venus RP B.

Ópticas para luminarias

Para más información ver catálogos

• Cubierta aluminizada. Uso recomendado: áreas urbanas, comerciales, residenciales, peatonales, parques, plazas, jardines, calles, aparcamientos y carriles bici. Para luminarias: Venus y Cónica.
  • El mejor rendimiento lumínico se consigue con el interior de la cubierta aluminizada, sin ningún reflector adicional.
• Reflector laminar. Uso recomendado: áreas urbanas, comerciales, residenciales, peatonales, parques, plazas, jardines, calles, cruces, rotondas, carreteras, autopistas, autovías, aparcamientos, túneles y carriles bici. Para luminaria: Enur.
  • Diseñados específicamente para obtener una mejor uniformidad en instalaciones viales. En estas instalaciones:
    • Mejora uniformidades.
    • Aumenta interdistancias.
    • Menor coste en la ejecución del proyecto.
    • Menor consumo de la instalación.
  • Adecuado para renovar instalaciones con luminarias sin bloque óptico, reduciendo la potencia de la lámpara, manteniendo los mismos niveles de iluminación.
  • Máxima potencia 150 W. Este sistema combina reflectores laminares y cubierta aluminizada.
• Reflector aluminio simétrico. Uso recomendado: áreas urbanas, comerciales, residenciales, peatonales, parques, plazas, jardines, calles, cruces, rotondas, carreteras, autopistas, autovías, aparcamientos, carriles bici, túneles, iluminación de proyección y zonas deportivas. Para luminaria: Orión.
• Reflector aluminio asimétrico. Uso recomendado: áreas urbanas, comerciales, residenciales, peatonales, parques, plazas, jardines, calles, cruces, rotondas, carreteras, autopistas, autovías, aparcamientos, carriles bici, túneles, iluminación de proyección y zonas deportivas. Para luminaria: Orión.
• Reflector de lamas ATP. Uso recomendado: áreas urbanas, comerciales, residenciales, peatonales, parques, plazas, jardines, calles, aparcamientos y carriles bici. Para luminarias: Alfa, Cónica, Funcional, Ornamental y Venus.
  • Evita el deslumbramiento.
  • Mejora el rendimiento lumínico.
  • Permite reducir la potencia de la lámpara.
  • Reduce considerablemente la contaminación lumínica.
• Bloque integral (BI). Uso recomendado: áreas urbanas, comerciales, residenciales, peatonales, parques, plazas, jardines, calles, cruces, rotondas, carreteras, autopistas, autovías, aparcamientos, túneles y carriles bici. Para luminarias: Cónica, Enur, Evolución, Croma, Funcional Vial, Metrópoli, Milenium, Ornamental y Venus.
  • Diseñado específicamente para obtener una mejor uniformidad en el nivel de iluminación. En estas instalaciones:
    • Mejora uniformidades.
    • Aumenta interdistancias.
    • Menor coste en la ejecución del proyecto.
    • Menor consumo de la instalación.
  • Adecuado para renovar instalaciones con luminarias sin bloque óptico, reduciendo la potencia de la lámpara y manteniendo los mismos niveles de iluminación.
• Bloque óptico 250. Uso recomendado: áreas urbanas, comerciales, residenciales, peatonales, parques, plazas, jardines, calles, cruces, rotondas, carreteras, autopistas, autovías, aparcamientos, carriles bici, túneles, iluminación de proyección y zonas deportivas. Para luminarias: Evolución, Croma, Metrópoli y Milenium.
  • Proporciona una solución apropiada para instalaciones en alumbrado vial. Dotado de reglaje y tiraje permite modificar el haz luminoso y adaptarse a las distintas necesidades lumínicas.
• Bloque óptico 400. Uso recomendado: áreas urbanas, comerciales, residenciales, peatonales, parques, plazas, jardines, calles, cruces, rotondas, carreteras, autopistas, autovías, aparcamientos, carriles bici, túneles, iluminación de proyección y zonas deportivas. Para luminarias: Cónica, Funcional Vial, Milenium, Orión y Venus.
  • Proporciona una solución apropiada para instalaciones en alumbrado vial. Dotado de reglaje y tiraje solamente para las luminarias Milenium y Orión BO.
• Reflector prismático. Uso recomendado: áreas urbanas, comerciales, residenciales, peatonales, parques, plazas, jardines, calles, cruces, rotondas, aparcamientos y carriles bici. Para luminarias: Cónica, Urania y Venus.
  • Evita el deslumbramiento.
  • Mejora el rendimiento lumínico.
  • Permite reducir la potencia de la lámpara.
  • Reduce considerablemente la contaminación lumínica.
• HP LED. Uso recomendado: áreas urbanas, comerciales, residenciales, peatonales, parques, plazas, jardines, calles, cruces, rotondas, carreteras, autopistas, autovías, aparcamientos, carriles bici, túneles, iluminación de proyección y zonas deportivas. Para luminarias: Enur, Evolución, Croma, Metrópoli, Milenium y Ornamental.

Brazos

Para más información ver catálogos

ATP ha desarrollado sus brazos teniendo en cuenta las siguientes características:

• El más alto nivel de calidad.
• Reducido coste de mantenimiento.
• Durabilidad en condiciones meteorológicas extremas (radiaciones UV, humedad y salinidad).
• Garantía de 10 años.

• Clase I:
  • Acero galvanizado de 1,5 mm de pared y Ø 60 mm, recubierto con pintura poliéster a alta temperatura.
  • Acero inoxidable de 1,2 mm de pared y Ø 60 mm, recubierto con pintura a alta temperatura. Acabado pulido disponible bajo pedido (en modelos compatibles).
• Clase II:
  • Polímeros técnicos reforzados (mod. BS-40, BS-70 y BS-90).
  • Acero galvanizado de 1,5 mm de pared y Ø 60 mm, recubierto exteriormente con polímeros técnicos reforzados.
  • Acero inoxidable de 1,2 mm de pared y Ø 60 mm, recubierto interiormente con polímeros técnicos reforzados y tratado con pintura poliéster a alta temperatura o acabado natural pulido.
• Colores de serie: gris claro, gris oscuro, negro y verde. Acabados con partículas metálicas. Otros colores RAL disponibles bajo pedido.
• Colores especiales: blanco, azul, granate, champán, dorado y cobre.
• Accesorios para brazos: accesorio para adaptar las luminarias Alfa, Cónica, Venus y Funcional a los brazos Mod. BS.
• Sistemas de anclaje para brazos:
  • Adosado a columna mediante conjunto adaptador brazo a columna.
  • Adosado a columna mediante anclaje AX.
  • Adosado a columna mediante anclaje integrado en brazo.
  • Insertado en columna.
  • Mural (anclado a pared mediante tacos y tornillos).

Modelos:

• Curvos: BC-35, BC-75, BCI-40, CD-45, CD-60, CD-100, CDI-40, CDI-80, CDI-160, DC-80, DC-100, DM-40, DMH-40, DM-100, DMH-100, DP-150, FJ-80, FK-75, FK-110, FV-80, FV-130 y FX-100.

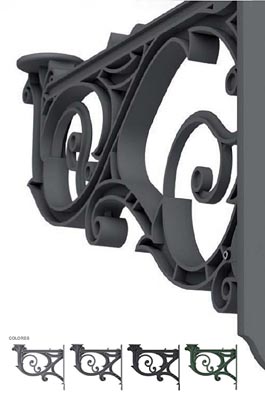

• Ornamentales: BS-40, BS-70 y BS-90.

• Rectos: AV-60, AV-80, AV-100, BB-150, BB-200, BB-300, BL-70, BP-100, BP-150, BV-150, BV2-100, DS-100, E-100 ED-100, FA-60, FA-110, FD-100, FD-150, FS-45, FSR-50, MT-15, MT-25, MT-50, MT-100, MD-50 y MD-70.
• Tirantes: BD-120, BG-60, BG-125, BM-60, BM-100, BM-150, DT-90, DV-90, FC-100, FC-140, MK-100, MO-115, PM-85, PM-115, PT-85 y PT-100.

Columnas

Para más información ver catálogos

ATP ofrece al mercado del Alumbrado Público soluciones inéditas hasta ahora en el mercado, tanto por sus propiedades (durabilidad, Clase II, antiadherencia, calidad, garantía, etc.), como por sus diseños.

• Fuste: fabricado en acero galvanizado de 4 mm de pared recubierto con 2,5 mm de polímeros técnicos reforzados con el color pigmentado en masa.
• Zócalos y remates: fabricados con polímeros técnicos reforzados. Color pigmentado en masa.
• Recubrimientos antiadherentes: impiden la adherencia de polvo, etiquetas adhesivas, etc., y permiten la fácil limpieza de grafitis y marcadores indelebles, utilizando acetona, sin alterar ninguna de sus propiedades.
• Registro: IP 44, según establece el Reglamento de Baja Tensión. Dispone de alojamiento para conexiones y fusibles en el registro. Accesible mediante puerta. Se suministra con caja portafusibles.
• Colores de serie: gris claro, gris oscuro, negro y verde. Acabados con partículas metálicas. El color de serie negro se suministra tintado en la masa. Pintado en negro y pintura antigrafiti disponible bajo pedido.
• Colores especiales: blanco, azul, granate, champán, dorado y cobre. Acabados con partículas metálicas. Otros colores RAL disponibles bajo pedido.
• Aislamiento Clase II: sin riesgo de electrocución. Rigidez dieléctrica superior a 40.000 V.
• Fabricadas en:
  • Acero galvanizado de 4 mm de espesor recubierto exteriormente por 2,5 mm de polímeros técnicos reforzados sometidos a 3.000 h en cámara de rayos UV (S/UNE 53104/86) sin presentar alteración de color. Ø exterior (75, 120, 164 y 205 en acabado liso y 100 en acabado estriado). Los fustes de Ø 75, 100 y 120 lisos se pueden suministrar en acabado madera.
    • Producto certificado por AENOR.
    • No requiere mantenimiento, color pigmentado en masa.
    • Resistencia a los rayos UV y ácido úrico.
    • Materiales resistentes a la oxidación.
    • Garantía 10 años.
  • Acero inoxidable A-316 L recubierto interiormente con polímeros técnicos reforzados.
    • Acero inoxidable A-316 L.
    • Aislamiento interno de poliamida reforzada (sistema patentado).
    • Resistencia a la oxidación en ambientes muy húmedos y salinos.
    • Garantía 10 años.
  • Las columnas ATP formadas por más de un tramo pueden ser fabricadas combinando los acabados antes descritos. Cuando en columnas de tramos de Ø 75 mm se colocan brazos de longitud igual o superior a 1,5 m, la longitud máxima de este tramo de Ø 75 ha de ser igual o inferior a 2 m (+ 10 cm), excepto cuando el brazo es doble. Para alturas exactas de columnas, consultar a fábrica. Para columnas de 5 o más metros consultar condiciones de envío.
    Si no encuentra lo que desea, en ATP nos ponemos a su disposición para desarrollar con su colaboración un diseño que se adapte a sus necesidades.
• Accesorios:
  • Escudo Esz (colocado en zócalo).
  • Escudo Esp (colocado en puerta de registro).
  • Accesorios para adaptar las luminarias con diámetros de acoplamiento a otras columnas.
  • Remate columna cónico.
  • Sistemas de anclaje para columnas.

Modelos:

• Funcionales: Aruca, Apolo, Atlas, Coliseo, Matrix, Matrix E, Matrix I y Olimpo.
• Ornamentales: Avenida, Avenida Super, Colonial, Nova, Nova E, Parque, Primera y Urbe.
• Viales: Alcea, Atlas Plus, Bulevar, Coliseo Plus, Coliseo Super, Magna y Matrix Duo.

Matrix E

MOBILIARIO URBANO

Balizas antivandálicas e Hitos

Para más información ver catálogos

• Materiales: la cubierta y el zócalo de las balizas y los hitos están fabricados en polímeros reforzados, pigmentados en la masa y sometidos a 3.000 h en cámara de rayos UV (S/UNE 53104/86), sin presentar alteración de color. Estructura interna de tubo de acero galvanizado de 4 mm de espesor.
• Recubrimiento antiadherente: impide la adherencia de polvo, etiquetas adhesivas, etc., y permite la fácil limpieza de grafitis y marcadores, utilizando acetona, sin alterar ninguna de sus propiedades.
• Colores: gris claro, gris oscuro, negro y verde. La construcción modular de las balizas y los hitos permite la combinación de colores en las piezas que los componen.
• Accesorios: escudo Esz, colocado en el zócalo de balizas e hitos.
• IP66 - IK 10.
• Garantía de 10 años.

Balizas antivandálicas

• Difusor: policarbonato estabilizado contra rayos UV.
• Anclaje: mediante placas metálicas con tacos y tornillos allen de acero inoxidable.
• Accesorios: enchufe y sensor crepuscular.
• Modelos: Esférica, Peón, Alfil, Centro, Torre, Clásica 55-95, Faro 65-90, Diábolo 75-100 y Delta.

Hitos

• Anclaje extraíble: mediante mecanismo rápido de seguridad utilizando llave allen de 10 mm. Existe la posibilidad de cerramiento mediante cadenas de elementos consecutivos, en cualquier ángulo y posición.
• Modelos: Esférico, Peón, Alfil, Centro, Torre, Atenea, Estriado 55-80 y bicolor, Forte 52-68, Forte E-520 e Inox.

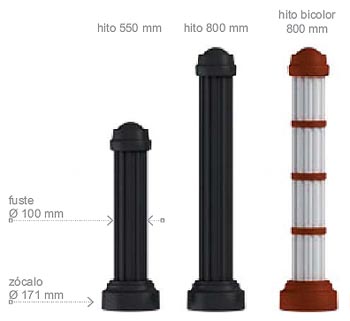

Estriado 55-80 y bicolor

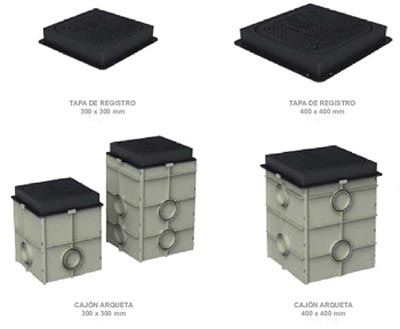

Arquetas y tapas

Para más información ver catálogos

Tapas de registro

• Especial para aceras y jardines.
• Clasificadas como Clase A-15 (según norma UNE-EN 124), aptas para tránsito peatonal y zonas verdes.
• Materiales: polímeros técnicos reforzados pigmentados en la masa.
• Cierre hermético: por junta elástica integrada en el marco.
• Sujeción al marco: mediante 4 aldabillas (pestillos) con giro de apertura y cierre de 180°, utilizando llave especial (incluida).
• Inoxidable: resistente a los ambientes atmosféricos salinos y polucionados, así como a gases, carburantes y compuestos agresivos.
• Totalmente aislante: tanto para electricidad, como para ruidos, frío, calor, humedad, polvo y olores.
• Antideslizante: altamente resistente al desgaste.
• No se calienta con el sol.
• No produce ruidos por tránsito.
• Altamente resistente a la corrosión: exento de materiales metálicos.
• Resistencia al ácido úrico: en 100 h de inmersión en solución al 10% en ácido úrico no presenta variación en peso ni señal de alteración.
• Posibilidades de suministro con rótulos de aplicación: alumbrado, saneamiento, riego, electricidad, gas, teléfonos, etc.
• Peso del conjunto: 4,9 kg (tapa de reg. 400x400 mm) ó 2,2 kg (tapa de reg. 300x300 mm).
• Colores: negro, verde y gris. Otros colores diferentes, bajo pedidos mínimos de 250 uds.
• En las tapas de registro 400x400 mm existe la posibilidad de colocar un escudo (tamaño 70x100 mm) con la impronta del Municipio, Urbanización, Constructora, etc.
• Garantía de 10 años.
• Según norma UNE-EN 124 "Dispositivos de cubrimiento y de cierre para zonas de circulación utilizadas por peatones y vehículos".

Cajones arqueta

• Materiales: polímeros técnicos reforzados pigmentados en la masa, color negro.
• Montaje: ensamblado de todo el conjunto sin necesidad de herramientas. Para aumentar la profundidad del cajón arqueta es posible intercalar laterales.
• Altamente resistente a la corrosión: exento de materiales metálicos.
• Inoxidable: resistente a los ambientes atmosféricos salinos y polucionados, así como gases, carburantes y compuestos agresivos.
• Se suministra con accesorio para empotrarlo.
• Garantía de 10 años.
• Acometida:
  • El cajón arqueta 400x400 mm dispone de 9 bocas pretroqueladas de Ø 91/112 mm.
  • El cajón arqueta 300x300 corto dispone de 4 bocas pretroqueladas de Ø 77/91/112 mm.
  • El cajón arqueta 300x300 largo dispone de 8 bocas pretroqueladas de Ø 77/91/112 mm.

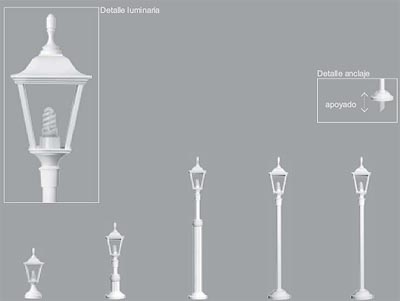

ALUMBRADO DE JARDÍN

Para más información ver catálogos

• Luminarias:
  • IP44, IK10.
  • Clase II (doble aislamiento).
  • No necesitan derivación a tierra (no presentan riesgo de electrofusión).
  • Se suministran cableadas, con portalámparas cerámico E-27 y con tacos y tornillos de acero inoxidable para sujeción a pared, techo o pilastra.
• Armazón:
  • Fabricado con polímeros técnicos reforzados, de alta resistencia al impacto.
  • Inalterable a la corrosión.
  • Pigmentado en la masa.
  • No necesita pintarse.
• Difusor:
  • Opal/Transparente.
  • Fabricado con policarbonato (PC) estabilizado contra rayos ultravioletas (UV).
  • Los modelos ornamentales están construidos en una sola pieza, formando vasos compactos altamente resistentes a los impactos y sin posibilidades de hundimientos laterales del difusor.
  • Los modelos esféricos están construidos en dos piezas unidas mediante un anillo perimetral de polímeros técnicos reforzados.
  • Posee una elevada transmitancia lumínica con un alto rendimiento, incluso el opal.
  • Grueso de la pared 2,5 mm.
• Columnas:
  • Regulables en altura (telescópicas), según modelos.
  • No cableadas.
  • Clase II (doble aislamiento).
  • No necesitan derivación a tierra (no presentan riesgo de electrocución).
• Fuste, zócalo y base:
  • Fabricados en polímeros técnicos reforzados sometidos a 3.000 h en cámara de rayos UV (S/UNE 53104/86) sin presentar alteración de color, pigmentados en la masa, de alta resistencia a los ácidos y disolventes.
  • Estructura interior en acero galvanizado.

Modelos:

• Luminarias: Clásico, Estilo, Excel, Época, Continental, Exclusivo, Globo Mini, Noble, Selecto y Pescador Mini.

Clásico

Delegaciones:
