Construcciones Metálicas de Obturación, S.L. (C.M.O.) es una compañía que se dedica al diseño, a la fabricación y al ajuste de válvulas tanto estándar como especiales.

Su amplio rango de fabricación le permite abarcar infinidad de aplicaciones industriales y controlar toda clase de fluidos.

VALVULERÍA.

Para más información ver catálogos

CONSTRUCCIONES METÁLICAS DE OBTURACIÓN, S.L.

Válvulas de guillotina.

Fabricación estándar:

Serie A:
  • Válvula de guillotina wafer, construcción fundida en un solo cuerpo, tajadera respaldada para flujos de retorno.
  • Utilización: servicios ligeros y medios. Aguas, líquidos limpios o cargados en bajas concentraciones. Transporte neumático de pulverulentos. Pasta de papel hasta concentraciones medias.
Serie A Lug:
  • Válvula de guillotina tipo Lug con orejas, construcción fundida en un solo cuerpo, tajadera respaldada para flujos de retorno.
  • Utilización: servicios ligeros y medios. Aguas, líquidos limpios o cargados en bajas concentraciones. Transporte neumático de pulverulentos. Pasta de papel hasta concentraciones medias.
Serie AB:
  • Válvula de guillotina, construcción fundida en un solo cuerpo. Servicio bidireccional, es decir, que puede recibir presión de ambos sentidos.
  • Utilización: servicios ligeros y medios.
Serie C:
  • Válvula de guillotina de construcción cuadrada o rectangular. Fabricación mecano-soldada o fundida según aplicación y requerimientos del cliente.
  • Utilización: típica en vaciado de tolvas de áridos, granulados, astillas...
Serie D:
  • Válvula de guillotina, en cuerpo monobloc y bonete superior. Teniendo la empaquetadura sobre el vástago, disfruta de las ventajas de estanqueidad al exterior de la válvula de compuerta. Por su concepción de la parte inferior y la tajadera reúne las ventajas de no atasco de la válvula de guillotina.
  • Utilización: presiones altas en líquidos limpios, fluidos altamente corrosivos o peligrosos, gases o humos. Total aislamiento de la caja con el exterior.
Serie K:
  • Válvulas de compuerta tipo guillotina. Cuerpo monobloc con bonete en la parte superior. Incluye tóricas en las superficies de las bridas de unión para asegurar la estanqueidad con la tubería sin necesidad de junta intermedia.
  • Utilización: aguas y líquidos de sólidos. Gases.
Serie L:
  • Válvula de guillotina, con tajadera pasante. Construcción fundida en dos medios cuerpos atornillados. Paso continuado con la tubería. Máxima resistencia Dp en ambas direcciones.
  • Utilización: medios abrasivos transportados con aire. Pasta de papel en concentraciones altas.
Serie R - Retención:

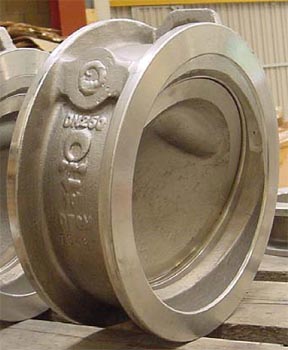

  • Válvula de retención extraplana con conexión wafer a bridas de clapeta oscilante (también disponible con bridas). Construcción fundida. Reducido espacio, bajas pérdidas de carga.
  • Utilización: aguas, líquidos limpios o ligeramente cargados. Pasta diluida o de baja concentración.
Serie T:
  • Válvula de guillotina, construcción fundida monobloc. Caja y guillotina sobredimensionadas. Equipada para cumplir las prestaciones exigidas por TAPPI TIS 405-8 ó MSS SP-81.
  • Utilización: en las mismas aplicaciones que la serie A pero en servicios pesados y altos Dp.

Aplicaciones especiales:

Serie 3V-4V:
  • Válvulas de macho. Distribuidoras de 3 ó 4 vías. Accionamiento manual, neumático, eléctrico...
  • Utilización: distribución de pasta de papel.
Serie B:
  • Válvula de tajadera bidireccional. El cuerpo está formado por dos partes atornilladas entre sí, lo cual permite que la válvula resista la misma presión de trabajo  por ambos lados.
  • Utilización: fluidos poco cargados como pasta de papel de baja concentración, fangos, etc.
Serie BL - Boca limpieza:
  • Boca de limpieza a utilizar en tubería.
  • Utilización: en todo tipo de tuberías y salidas de bombas donde se requiera un fácil acceso para la limpieza, este registro va soldado a las tuberías y no presenta ningún resalte en la misma.
Serie CK:
  • Válvula de compuerta bidireccional de cierre elástico para montaje entre bridas (wafer). Cuerpo en fundición nodular o acero inoxidable. Tajadera recubierta de goma.
  • Utilización: agua limpia o sucia poco cargada.
Serie DT:
  • Válvula de doble tajadera unidireccional con aperturas por el centro y con anillo deslizante. Debido a su diseño de dos tajaderas el cierre de las válvulas es metal/metal.
  • Utilización: rechazos ligeros, plásticos, etc. También, y al igual que con la válvula de guillotina tipo E, está principalmente indicada para colocación en pulpers.
Serie E:
  • Válvula de tajadera unidireccional entrada redonda, salida cuadrada, con registro interior y tomas de agua para limpieza interior del cuerpo.
  • Utilización: rechazos pesados, grapas, piedras, alambres, etc. Especialmente diseñada para colocación en pulpers.
Serie F:
  • Válvula de guillotina unidireccional para descarga de silos. Su interior con forma cónica y extra grande dimensión entre caras la hacen idónea para descarga de sólidos en tanques y silos.
  • Utilización: descarga de sólidos y productos granulados en tolvas, silos o tanques.
Serie GM:
  • Válvula de tajadera bidireccional de dos cuerpos con mangones internos de goma cubriendo la totalidad del paso.
  • Utilización: productos líquidos altamente abrasivos. Este tipo de válvulas es principalmente utilizado en aplicaciones mineras.
Serie RV:
  • Válvula de asiento con cierre o apertura por muelle.
  • Utilización: circuitos de presión o vacío como válvula de seguridad tarada a diferentes presiones.
Serie TM - Toma de muestras:
  • Válvula de asiento de apertura por palanca y cierre por muelle. Se suministra con una contrabrida a soldar a tubería o depósito. Fabricación totalmente en acero inoxidable.
  • Utilización: la válvula tipo TM se utiliza para realización de tomas de muestra en conductos y tuberías.
Serie U:
  • Válvula de tajadera unidireccional. El cuerpo de la válvula está formado por dos partes unidas entre sí mediante tornillos.
  • Utilización: productos cargados de altas concentraciones y sólidos como carbón granulado, es también utilizada para aplicaciones alimentarias y desechos animales.
Serie VF:
  • Válvula de asiento cónico. Accionamiento manual, neumático, eléctrico...
  • Utilización: descarga de fondos en depósitos y descarga de tuberías sin presentar ningún resalte con válvula cerrada.
Serie VI:
  • Válvula de tajadera de paso reducido. Accionamiento manual, neumático, eléctrico...
  • Utilización: regulación de caudal fino.

Válvulas para aguas.

Presas:

  • La construcción de la compuerta es mecanosoldada, siendo los materiales estándar de fabricación acero al carbono y acero inoxidable. Compuerta totalmente adaptable a los requerimientos del cliente. Debido a su construcción puede ser diseñada para diferentes cargas de agua y diferentes alturas mediante el uso de múltiples tipos de alargamiento. Accionamiento manual, eléctrico, hidráulico...
Serie AT - Compuerta ataguía:
  • Compuerta deslizante tipo ataguía para grandes dimensiones. Estanqueidad en el fondo y los dos laterales (3 lados). Cierres mediante elastómero de EPDM. Junta fijada mediante brida inoxidable. Fabricación con perfiles en U para fijación a cemento.
  • Utilización: control de fluidos en canales de grandes dimensiones.
Serie CB - Compuerta tipo Bureau:
  • Compuerta deslizante de alta presión. Construcción cuadrada o rectangular. Compuerta accionada mediante cilindro hidráulico con posibilidad de llevar un enclavamiento mecánico o hidráulico para fijar la compuerta en posición abierta. Incluye una regleta de indicación, un sistema de by-pass y conductos de aireación. El accionamiento hidráulico es controlado mediante un grupo hidráulico  y un armario eléctrico.
  • Utilización: instalación en presas para control de agua procedente del embalse. Normalmente van instaladas a pares, siendo una la que es maniobrada mientras que la otra se mantiene de reserva.
Serie CT - Compuerta tipo Taintor:
  • Dentro de nuestro rango de fabricación existen dos tipos de compuertas radiales (taintor):
  • De superficie: compuerta radial estanca a 3 lados (fondo y laterales). Apertura y cierre radial respecto a un eje de giro.
  • De fondo: compuerta radial estanca a 4 lados. Apertura y cierre radial respecto a un eje de giro.
  • Utilización: control de nivel de fluidos (compuerta radial de superficie) y descarga de fluidos en embalses (compuerta radial de fondo).
Serie HD - Tipo Honell-Bunger:
  • Válvulas de descarga a chorro divergente tipo Howell-Bunger. Diámetros de fabricación: DN50 a DN2500. Fabricación estándar con cuerpo y camisa en acero o inoxidable con asiento en EPDM. Accionamiento estándar, dos cilindros hidráulicos laterales. La válvula es controlada mediante un grupo hidráulico y un armario eléctrico.
  • Utilización: instalación en presas para descarga a chorro. Su función es eliminar la energía cinética del fluido mediante el proceso de expansión y evitar la abrasión en el río.
Serie ME - Válvula de mariposa y Serie MT - Mariposa ligera:
  • Válvulas de mariposa bridada. Fabricación desde DN 50 a DN 2000. Posibilidades de diseño de acuerdo a la normativa DIN (PN6, PN10, PN25, PN40, PN64), ANSI, AWWA... Estanqueidad mediante junta de EPDM fijada al disco por medio de una brida en acero inoxidable. Fabricación estándar con eje excéntrico y posibilidad de construcción con eje doble excéntrico, siendo los cojinetes auto lubricados.
  • Utilización: en centrales hidroeléctricas como válvula de guarda de turbina. En aplicaciones de impulsión mediante bombeo.
Serie VA - Vagón 3 lados:
  • Compuerta rodante con cierre a 3 lados. Igual a la serie AT, pero con ruedas. Estanqueidad en el fondo y los dos laterales (3 lados). Cierres mediante elastómero de EPDM. Junta fijada mediante brida inoxidable. Fabricación con perfiles en U para fijación a cemento. Está equipada con ruedas para permitir un mejor deslizamiento de la compuerta respecto al cuerpo.
  • Utilización: control de fluidos en canales de grandes dimensiones.
Serie VM - Vagón 4 lados:
  • Compuerta mural rodante con cierre a 4 lados. Igual a la serie MC, pero con ruedas y para grandes tamaños o cargas de agua. Estanqueidad en el fondo, en la parte superior y los dos laterales (4 lados). Cierres mediante elastómero de EPD. Junta fijada mediante brida inoxidable. Fabricación con perfiles en U para fijación al cemento. Está equipada con ruedas para permitir un mejor deslizamiento de la compuerta respecto al cuerpo.
  • Utilización: control de fluidos en conductos de grandes dimensiones.

Depuración de aguas:

  • La construcción de la compuerta es mecanosoldada, siendo los materiales estándar de fabricación acero al carbono y acero inoxidable. Compuerta totalmente adaptable a los requerimientos del cliente. Debido a su construcción puede ser diseñada para diferentes cargas de agua y diferentes alturas, mediante el uso de múltiples tipos de alargamiento. Accionamiento volante, reductor, neumático doble efecto y simple efecto, eléctrico, hidráulico...
Serie CA - Compuerta canal:
  • Compuerta para canal abierto. Estanqueidad en el fondo y los dos laterales (3 lados). Cierres mediante elastómero de EPDM o bronce + EPDM.
  • Utilización: compuerta de uso habitual en depuración de aguas. Instalación en canales para regulación de fluidos. Debido a que la compuerta es estanca en 3 lados, la altura máxima del fluido siempre será la propia altura del tablero.
Serie FL - Final de línea:
  • Retención para extremo o final de línea. Presión de trabajo estándar 2,5 metros. Construcción redonda, cuadrada o rectangular, y en fundición para tamaños pequeños. Estanqueidad mediante junta de EPDM. El diseño puede ser de dos tipos: asiento recto/clapeta recta o asiento inclinado/clapeta recta.
  • Utilización: fijación en extremos o finales de tubería (línea). La unión puede ser bridada o para embeber en hormigón. Su diseño impide que el fluido retorne en contra de la dirección del flujo.
Serie GI - Compuerta abatible:
  • Compuerta abatible con el eje de giro en el fondo de la canalización.
  • Utilización: regulación de caudales en canales y control de nivel.
Serie GS - Compuerta abatible:
  • Compuerta abatible con el eje de giro en su parte superior.
  • Utilización: regulación de caudales en canales y control de nivel.
Serie MC - Mural cuadrada:
  • Compuerta deslizante tipo mural de fijación a pared. Estanqueidad sobre las cuatro aristas del hueco (cierre a 4 lados). Cierres mediante elastómero de EPDM o bronce + EPDM.
  • Utilización: compuerta de uso habitual en depuración de aguas. También puede ser utilizada para el control de fluidos almacenados en tanques y salidas de tubería mediante su fijación a la pared.
Serie MR - Mural redonda:
  • Compuerta mural. De paso redondo. Cierres en EPDM o bronce + EPDM. Compuerta deslizante tipo mural de fijacióna pared de paso redondo. Cierres mediante elastómero de EPDM o bronce + EPDM.
  • Utilización: compuerta de uso habitual en depuración de aguas. También puede ser utilizada para el control de fluidos almacenados en tanques y salidas de tubería mediante su fijación a la pared.
Serie RE - Compuerta vertedero:
  • Compuerta deslizante de rebose de fijación a pared. Estanqueidad en el fondo y los dos laterales (3 lados). Cierres mediante elastómero de EPDM o bronce + EPDM.
  • Utilización: la compuerta de rebose se utiliza para controlar el nivel de fluidos almacenados. También se utiliza para evacuar mediante rebose las posibles espumas y sólidos que se acumulen en la parte superior de los líquidos.
Serie TE - Telescópica:
  • Válvula telescópica para captación de capas de agua superiores, y control de nivel.
  • Utilización: la válvula telescópica, tal y como la compuerta de rebose, se utiliza para controlar el nivel de fluidos almacenados. También se utiliza para evacuar mediante rebose las posibles espumas y sólidos que se acumulen en la parte superior de los líquidos.

Válvulas para gases.

Dampers redondos:

Serie GR - Guillotina:
  • Damper con bridas, redonda, tipo guillotina, cerrada.
Serie LR - Persiana:
  • Válvula de mariposa con bridas o wafer. Esta válvula es igual a la válvula tipo MF con la diferencia de que la válvula tipo LR se compone de múltiples lamas de cierre.
  • Utilización: transportes neumáticos, regulación de gases de chimenea, regulación de gases de escape en procesos de combustión, control de gases de escape en turbinas de gas...
Serie MA:
  • Damper redonda, con bridas, para alta temperatura.
Serie MB:
  • Mariposa ligera con bridas, cierre elástico, estanqueidad 99%.
Serie MF y ML:
  • Válvula de mariposa con bridas o wafer. Cuerpo y disco en fundición o mecanosoldado.
  • Utilización: transportes neumáticos, regulación de gases de chimenea, regulación de gases de escape en procesos de combustión, control de gases de escape en trubinas de gas...
Serie MP:
  • Damper con bridas, modelo triple palanca, estanqueidad 100%.

Dampers cuadrados:

Serie BU:
  • Mariposa ligera con bridas, interior recubierto de refractario.
Serie GA - Guillotina:
  • Damper con bridas, cuadrada, tipo guillotina.
Serie PL - Persiana:
  • Damper con bridas tipo persiana, varias hojas.
Serie SC:
  • Damper con bridas, tipo puerta.
Serie UL:
  • Mariposa ligera con bridas, cuadrada.

Otros productos:

Serie CE:
  • Codo antiabrasión con bridas.
Serie SD:
  • Válvula de disco con bridas, cierres satélite.
Serie SP:
  • Válvula de disco extraplana, cierres satélite.
