ENCOFRADOS

Edificación y Obra Civil

Sistemas de enconfrados horizontales

Para más información ver catálogos

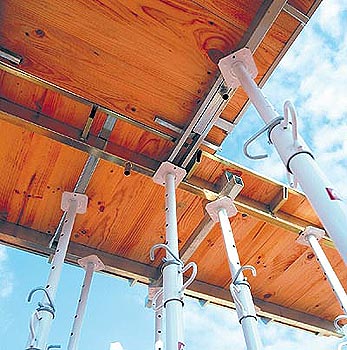

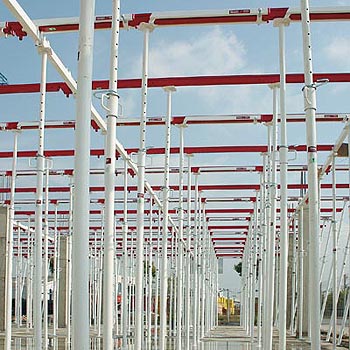

Ecomecano:

  • Sistema de encofrado recuperable para forjados planos, compuesto por elementos de acero en la parte estructural y tableros de madera en la superficie encofrante.
  • El sistema permite la adaptación a todo tipo de forjados planos.
Ventajas del sistema:
  • El sistema Ecomecano utiliza la portasopanda, el soporte, la sopanda intermedia y la sopanda con alas. El montaje es sencillo y el proceso de recuperación del material se realiza a los 6 días, dejando en apoyo aquellos elementos necesarios en ambos sentidos del forjado.
  • El sistema Ecomecano Alsina, a diferencia de otros productos similares y a pesar de su sencillez de montaje, ofrece una gran calidad de acabado:
    • Elementos pintados en pintura poliéster.
    • Unión de las sopandas semirrígida.
    • Diseño inteligente de las sopandas.
    • Los extremos de los elementos están cerrados evitando la entrada de restos de hormigón.
    • Acero de alta calidad, resistente y ligero.
    • Posibilidad de incluir portasopanda de 2 y 3 m.
  • El sistema Ecomecano utiliza las mismas sopandas que el sistema Alucubetas, asegurando una superficie de apoyo para el tablero de 4 cm, bastante superior a sistemas similares.
  • El sistema Ecomecano está formado por elementos comunes al sistema Alumecano, aunque se recomienda su uso en obras de pequeñas dimensiones donde no tenga excesiva importancia el coste del material por recuperación a los 6 días en lugar de a los 3 días. El informe realizado por la Universidad Politécncia de Valencia (UPV) avala este argumento.
  • El sistema Ecomecano es compatible con el sistema Alsipercha. De esta manera, se asegura en todo momento la seguridad del operario en la fase de entablado y remates de la planta.

Alulosas:

  • Encofrado recuperable para forjados de losas, formado por un sistema de mecano estructural de acero con un revolucionario basculante de duraluminio y una superficie encofrante de tablero fenólico.
  • Permite, por su dieño, un rápido montaje y la recuperación de la mayor parte de los elementos a los 3 días de haber hormigonado.
Proceso de desencofrado:
  • Pasados 3 días después de haber hormigonado, se recupera el 80% de los elementos: portasopandas, sopandas intermedias, basculantes y tableros con sus respectivos puntales de apoyo.
  • Sólo queda una línea de sopandas, cada 2 m, apuntalando el sistema hasta los 21 ó 28 días en que el hormigón alcanza su resistencia característica y no es necesario reapuntalar la planta.
Ventajas del sistema:
  • Resistencia y ligereza por sus componentes de acero y duraluminio.
  • Elementos diseñados para resistir la carga del forjado y uso en obra.
  • Sistema de fijación del basculante con 2 puntos de apoyo.
  • Seguridad por asegurar el tablero fenólico en el basculante con madera embutida.

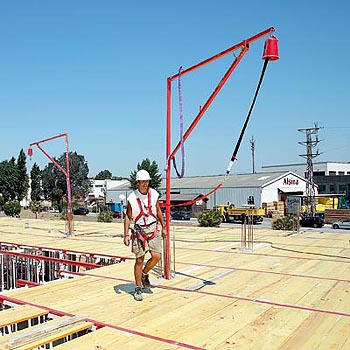

  • Montaje con sistema Alsipercha, total seguridad para el operario.
  • Baranda metálica que protege de las caídas en el montaje de la planta.

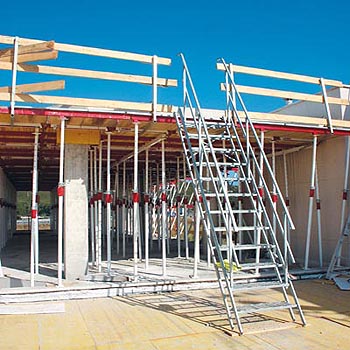

  • Escalera de acceso al forjado.
  • Rapidez por trabajar con elementos ligeros de 4 m.
  • Basculante fabricado en duraluminio (aluminio estructural).

Alumecano:

  • Encofrado recuperable para forjados planos, forjados de losas, reticulares bidireccionales con casetón no recuperable y unidireccionales con viguetas ”in situ“.
  • Alumecano está formado por un sistema de mecano estructural de acero con un revolucionario basculante de duraluminio y una superficie encofrante de tableros de madera.
  • Permite, por su diseño, un rápido montaje y la recuperación de la mayor parte de los elementos a los 3 días de hormigonar.
Proceso de desencofrado:
  • Pasados 3 días después de haber hormigonado, se recupera el 80% de los elementos: portasopandas, sopandas intermedias, basculantes y tableros con sus respectivos puntales de apoyo.
  • Sólo queda una línea de sopandas, cada 2 m, apuntalando el sistema hasta los 21 ó 28 días en que el hormigón alcanza su resistencia característica y no es necesario reapuntalar la planta.
Ventajas del sistema:
  • Resistencia y ligereza por sus componentes de acero y duraluminio.
  • Elementos diseñados para resistir la carga del forjado y uso en obra.
  • Sistema de fijación del basculante con 2 puntos de apoyo.
  • Seguridad por asegurar el tablero en el basculante con madera embutida.
  • Montaje con sistema Alsipercha, total seguridad para el operario.
  • Baranda metálica que protege de las caídas en el montaje de la planta.
  • Escalera de acceso al forjado.
  • Rapidez por trabajar con elementos ligeros de 4 m.
  • Basculante fabricado en duralumio (aluminio estructural).

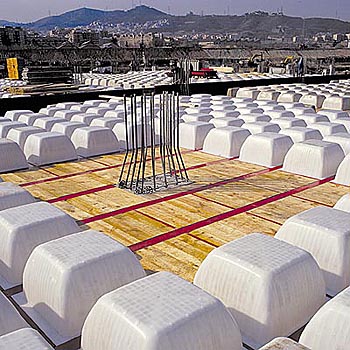

 Alucubetas:
  • Sistema de encofrado recuperable que permite la realización de forjados reticulares bidireccionales con casetón recuperable, muy utilizados en aparcamientos y equipamientos comerciales, escolares, deportivos, etc.
  • El sistema Alucubetas permite realizar forjados con retículas estándar de interejes 80x80 cm (con nervios de 12 cm), permitiendo solucionar otros anchos de nervios.
  • Siguiendo con el criterio del ahorro máximo de hormigón, el diseño de la nueva cubeta Alisan en polipropileno inyectado se adapta a los elementos estándar del sistema Alucubetas.
  • La experiencia acumulada nos ha permitido llegar a óptimos diseños que consiguen mínima deformación, mínima rotura y máxima facilidad en el desencofrado.
Proceso de desencofrado:
  • Pasados 3 días después de haber hormigonado, se recupera el 80% de los elementos: portasopandas, sopandas intermedias, basculantes, cubetas y tableros.
  • Una línea de sopandas, cada 2,40 m, realiza la función de apeo hasta los 21 ó 28 días en que el hormigón alcanza su resistencia característica.
  • En el caso de utilizar cubetas de 20 y 40 cm, la separación entre sopandas será de 1,60 m.
Volúmenes vaciado cubetas:
  • Cubeta 20 cm: 82 l.
  • Cubeta 25 cm: 99 l.
  • Cubeta 30 cm: 118 l.
  • Cubeta 35 cm: 127 l.
  • Cubeta 40 cm: 137 l.
Ventajas del sistema:
  • Máximo ahorro de hormigón.
  • Incorpora las ventajas del sistema Alumecano por utilizar parte de sus componentes.
  • Mayor seguridad en el apoyo de la cubeta.
  • Mayor calidad en el acabado del hormigón, la cubeta Alisan incorpora un marco metálico para mantener los nervios rectos.
  • Compatible con el sistema Alsipercha. De esta manera, se asegura en todo momento la seguridad del operario en la fase de entablado y remates de la planta.

Jácena Alisan:

  • Encofrado recuperable para forjados unidireccionales de viguetas prefabricadas, vigas planas y de cuelgue.
  • Jácena Alisan permite una solución racional y de segura ejecución, así como de gran versatilidad, solidez y seguridad por estar formado por elementos estructurales de acero y una superficie encofrante de madera.
Proceso de desencofrado:
  • Pasados 3 días después de haber hormigonado, se recupera el 80% de los elementos: portasopandas, sopandas, tableros y puntales correspondientes.
  • Sólo queda un soporte con un puntal, cada 1,00 ó 1,50 m, hasta los 21 ó 28 días en que el hormigón alcanza su resistencia característica.
Ventajas del sistema:
  • Seguridad en los 12 cm de apoyo del tablero y los anchos de 1 - 1,18 y 2 m.
  • Sólo 5 piezas hacen de Jácena Alisan un sistema simple y 5 veces más rápido que los sistemas tradicionales.
  • Soluciona con accesorios del sistema los encuentros oblicuos y quiebros de vigas.
  • Resolución simple y segura de los voladizos.
  • Compatibilidad con Steel-ply Muros para tabicar las vigas.
  • Compatible con el sistema Alsipercha. De esta manera, se asegura en todo momento la seguridad del operario en la fase de entablado y remates de la planta.

Vistaform Losas:

  • Sistema tradicional de encofrado para losas vistas, compuesto por vigas de madera estructurales soportadas por elementos de apoyo como el puntal Alisan, el sistema andamio Alisan o los sistemas de cimbra Alsina. Todos los sistemas de apeo son regulables en altura.
  • Vistaform Losas permite la distribución de las vigas y el apeo de acuerdo con el peso de la losa a ejecutar. También facilita el encuentro con muros y jácenas de cuelgue al poder solaparse las vigas de madera entre sí.
Ventajas del sistema:
  • Vistaform Losas, además de cualquier tipo de puntal, permite la utilización de diferentes sistemas de apeo, en función de la altura del forjado, tales como el sistema andamio Alisan o el sistema de cimbra CL-40 y la cimbra AR-80 de Alsina.
  • El sistema Vistaform Losas puede utilizar diferentes superficies encofrantes, dependiendo de las exigencias de acabado del hormigón en la obra. Para un acabado arquitectónico, utiliza tablero contrachapado fenólico, superficie que ofrece una excelente calidad, con el mínimo de juntas y grandes superficies sin marcas en el hormigón.
  • El sistema Vistaform Losas es compatible con el sistema Alsipercha. De esta manera, se asegura en todo momento la seguridad del operario en la fase de entablado y remates de la planta.

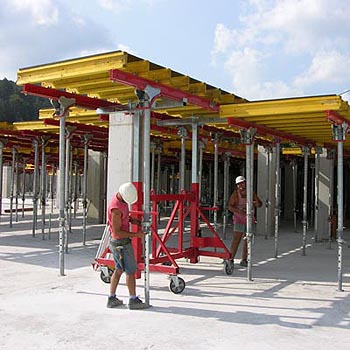

Mesa Alsina:

  • Sistema pre-montado diseñado para la ejecución de forjados, especialmente indicado para realizar obras de grandes dimensiones y con una superficie donde la distribución de pilares corresponda a una geometría regular.
  • El sistema de mesas permite ejecutar cualquier tipo de forjado aunque está especialmente diseñado para resolver losas macizas.
  • Alsina suministra la mesa Alsina con medidas estándar, aunque se puede estudiar la fabricación a medida según el proyecto a ejecutar.
  • La mesa está formada por vigas metálicas y vigas de madera para ofrecer un conjunto estable y resistente. El forro es un contrachapado fenólico que ofrece una buena calidad de hormigón.
Ventajas del sistema:
  • Cabezal abatible, que permite recuperar los puntales y salvar obstáculos en el movimiento de las mesas. También existe la opción del cabezal fijo y el cabezal para adaptarse a la cimbra ligera Alsina.
  • Carro de desplazamiento, elemento imprescindible para el movimiento horizontal de las mesas. Dispone de un sistema hidráulico para la elevación de la mesa. Su diseño le permite plegarse para llegar a los rincones de la obra.
  • Enganche grúa, elemento imprescindible para el movimiento vertical de las mesas. Dispone de un mecanismo automático que desplaza el centro de gravedad. Permite cargar las mesas en sus dos sentidos.
  • El sistema mesa Alsina es compatible con el sistema Alsipercha. De esta manera, se asegura en todo momento la seguridad del operario en la fase de entablado y remates de la planta.

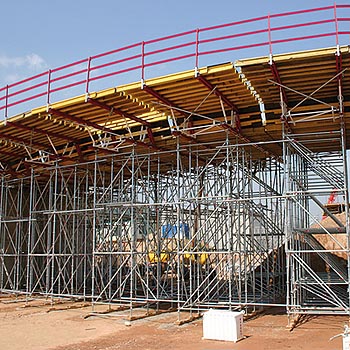

Multiform:

  • El sistema Multiform es un sistema de encofrado horizontal de gran versatilidad que se adapta a un gran abanico de geometrías para realizar diferentes elementos estructurales en la obra como pueden ser: tableros de viaductos, losas, pasos inferiores y dinteles o cargaderos.
  • Multiform está concebido como un sistema modular que, mediante la utilización y combinación de elementos estándar, se adapta a las diferentes geometrías del proyecto.
  • Multiform está compuesto por una viga primaria metálica, doble, UPN mientras que las vigas secundarias son de madera, tipo HT-20, sobre las cuales se puede clavar en forro fenólico.
  • Al ser un material polivalente con una infinidad de configuraciones, el departamento técnico de Alsina diseñará la solución más adecuada a las necesidades de cada caso.

Superficies encofrantes

Para más información ver catálogos

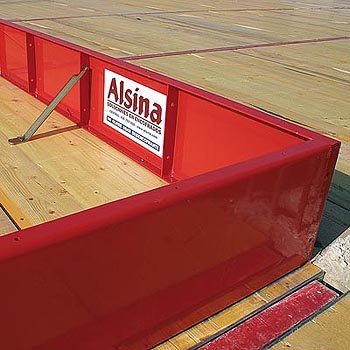

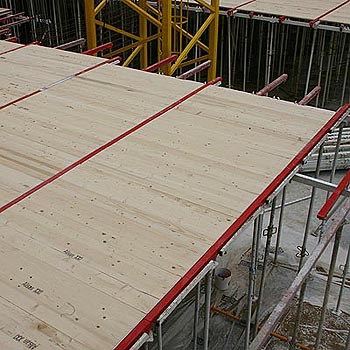

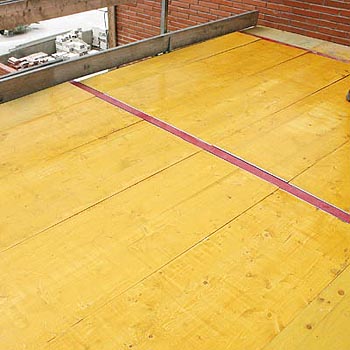

Tableros Alisan:

  • En 1968 Alsina diseña el primer tablero de la familia Alisan. En su momento, representó una revolución en los tableros de encofrado: primer tablero fabricado con tablas encoladas, perfil metálico protector de golpes y utilizable por ambas caras.
  • Hasta nuestros días Alsina ha llegado a fabricar más de 20 millones de unidades y actualmente puede ofrecer una variada gama de tableros en función de las necesidades de sus clientes. Para las superficies encofrantes saca el máximo provecho de las características tecnológicas de la madera, ya que de por sí es un material renovable, biodegradable, reciclable y que no contamina el medioambiente.
Tablero Alisan Plus:
  • El tablero Alisan Plus se confecciona con 4 tablas simétricas encoladas entre sí.
  • La madera es de primera calidad, está cepillada y protegida mediante un tratamiento especial que le confiere el acabado del tablero tricapa con la resistencia del tablero monocapa reforzado Alsina.
  • Todas estas características hacen del tablero Alisan Plus el más estable a los agentes ambientales.
Tablero Alisan XXI:
  • El tablero Alisan se confecciona con tablas seleccionadas de primera calidad de tipo Flandes y encoladas entre sí.
  • La madera está cepillada y protegida mediante un tratamiento estabilizador de las fibras (tinte blanco) por ambas caras.
  • Los extremos se protegen con perfiles de acero en forma de "T" embutidos y el tablero se refuerza con 2 varillas de acero roscadas.
Tablero Alisan II:
  • El tablero Alisan se confecciona con tablas seleccionadas de madera de pino seca y encoladas entre sí.
  • Los extremos se protegen con perfiles de acero en forma de "T" embutidos y el tablero se refuerza con 2 varillas de acero roscadas.
  • La madera de alta densidad está cepillada y protegida mediante un tratamiento antihumedad (tinte naranja) por ambas caras.
Alsina Tricapa:
  • Tablero compuesto por 3 capas de madera, con la capa intermedia en sentido transversal de las fibras.
  • Las medidas son 1,97x0,50 ó 0,98x0,50 m.
  • Producto ideal para condiciones climatológicas extremas y acabados más exigentes de hormigón.

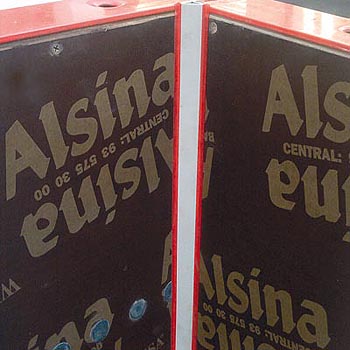

Fenólico Alsina:

  • Muchos de los sistemas de encofrados de Alsina utilizan el contrachapado fenólico como superficie encofrante por sus ventajas: peso reducido, alta resistencia, gran rentabilidad y acabado de hormigón visto.
  • El tablero contrachapado de Alsina está fabricado íntegramente con madera de abedul, siguiendo los más estrictos controles de calidad.
  • Su estructura está compuesta por unas chapas de abedul encoladas entre sí y está protegido en las caras externas con recubrimiento de film fenólico.
  • El conjunto final ofrece una superficie encofrante estable, limpia y resistente para nuestros sistemas de encofrados.
Ventajas del sistema:
  • Tablero contrachapado de abedul, formado por múltiples capas entrelazadas entre sí y por un film fenólico que lo protege del agua.
  • El tipo de fabricación del tablero, unido a la capa fenólica en sus 2 caras y los cantos sellados, hacen del tablero un elemento resistente y estanco al agua.
  • El tablero fenólico no se abolla, no se oxida y no deja marcas. Dependiendo del trato en obra por parte de los operarios, ofrece una vida útil muy rentable para el usuario.
  • Medidas comprendidas entre 3.000x1.500 y 2.500x1.250 mm.


Sistemas de encofrado de muros

Para más información ver catálogos

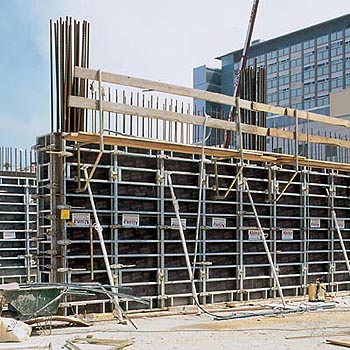

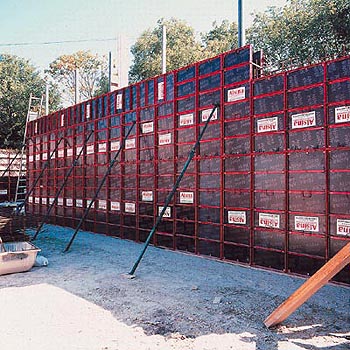

Steel-ply Muros:

  • Encofrado modular recuperable, diseñado para cubrir la demanda de un sistema ligero que no requiere necesariamente utilizar grúa en la obra.
  • Steel-ply está formado por un bastidor de acero laminado en caliente y una superficie encofrante de contrachapado fenólico. El sistema de unión se realiza mediante la unión de cuñas.
  • Producto ideal para trabajar a mano por su poco peso, obteniendo con su superficie fenólica un buen acabado de hormigón.
  • Soluciona con una amplia modulación todo tipo de muros, de forma rápida y económica.
Características Steel-ply Muros:
  • Medidas de los paneles:
    • Anchos de 5 a 60 cm (variaciones de 5 en 5 cm).
    • Alturas de 120 - 180 y 240 cm.
  • Tirantes planos:
    • No recuperables de 15 a 100 cm (variación de 5 en 5 cm), de 100 a 200 cm (combinando).
    • No recuperables de 100 a 200 cm (combinando los anteriores).
    • Recuperables de 20 a 50 cm (con tubo de PVC).
  • Presión admisible: 5.000 kg/m² (50 KN/m²).
Ventajas del sistema:
  • Resistente, ligero y con superficie fenólica.
  • Adaptación a perímetros irregulares (combinación horizontal y vertical).
  • Ideal en aquellas obras con limitaciones de grúa (zapatas, colectores).

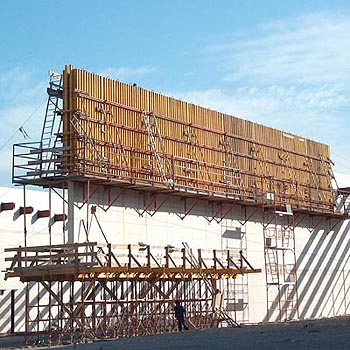

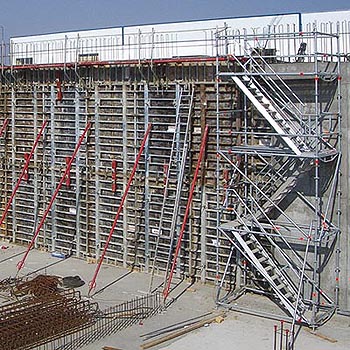

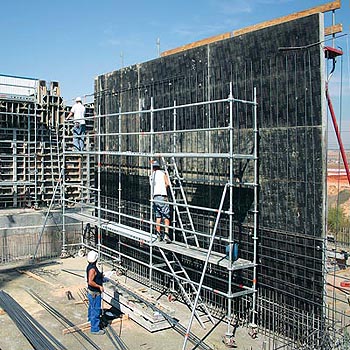

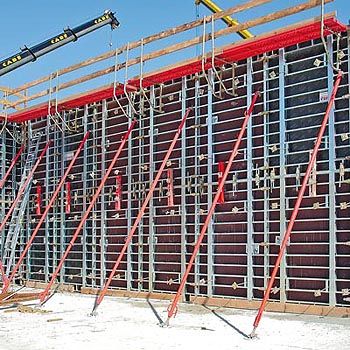

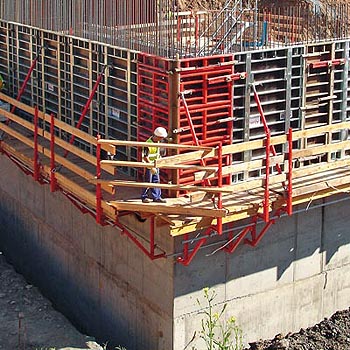

Alisply Muros:

  • Encofrado modular recuperable de paramentos continuos, diseñado para ser manipulado con grúa.
  • Alisply Muros está formado por un bastidor reforzado de acero galvanizado y un forro de contrachapado fenólico.
  • La unión de los paneles se realiza con la grapa rápida y manual, la cual une y alinea los paneles sin necesidad de accesorios.
Características Alisply Muros:
  • Medidas de los paneles:
    • Anchos de 20 - 25 - 30 - 35 - 40 - 50 - 60 - 80 y 100 cm.
    • Alturas de 100 y 300 cm.
  • Panel especial de 200x300 cm.
  • Contrachapado fenólico de 15 mm.
  • Presión admisible: 6.000 kg/m² (60 KN/m²), (cumpliendo con la norma DIN 18202).
Ventajas del sistema:
  • Grandes superficies (3 ó 6 m²) con mínimas juntas de hormigonado siendo sólo necesario 2 tirantes de 3 m de altura.
  • El diseño del bastidor permite el uso del sistema en muros en desnivel y muros en talud.
  • Dispone de un innovador sistema, rápido y seguro, de grapa para la unión entre paneles, sin necesidad de utilizar herramientas y sin precisar barras de alineación.
  • Su resistencia y versatilidad hacen de él un producto capaz de solucionar, con sus elementos estándar, la mayoría de situaciones que presentan tanto en edificación como en obra civil.
  • Accesorios como consola de trabajo, consola trepante, tornapuntas o aplomador, rigidizador para grandes superficies y elementos de apoyo para realizar muros a una cara 3-9 m.
  • El acabado que ofrece es muy bueno debido al forro de contrachapado fenólico y a las mínimas juntas del bastidor de acero.

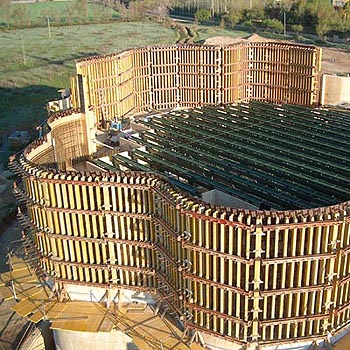

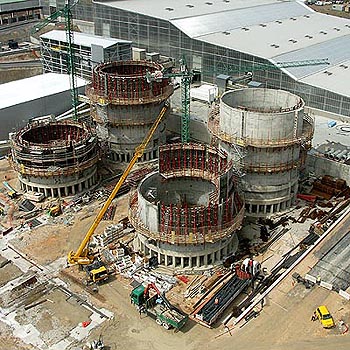

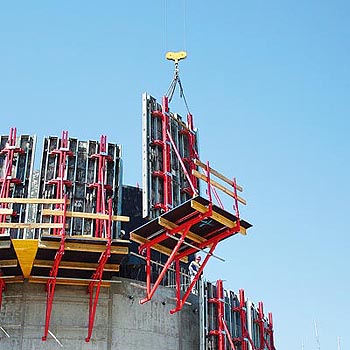

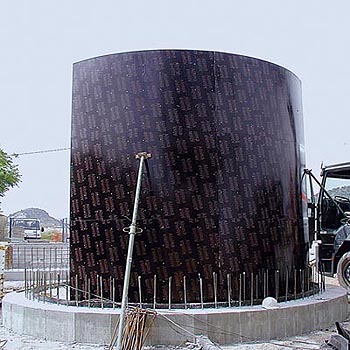

Alisply Circular:

  • Sistema de encofrado modular recuperable para muros circulares, diseñado para ser manipulado con grúa.
  • Alisply Circular está formado por un bastidor ligero de acero galvanizado y un forro de contrachapado fenólico de 15 mm de espesor.
  • El diseño de la pantalla incorpora unos tensores que permiten darle el radio a la pantalla.
Características Alisply Circular:
  • Medidas de los paneles interiores:
    • Ancho de 240 cm.
    • Alturas de 60 - 120 y 240 cm.
    • Medidas de los suplementos interiores:
      • Anchos de 2 y 4 cm.
      • Alturas de 60 - 120 y 240 cm.
  • Medidas de los paneles exteriores:
    • Ancho de 250 cm.
    • Alturas de 60 - 120 y 240 cm.
    • Medidas de los suplementos exteriores:
      • Anchos de 2 y 4 cm.
      • Alturas de 60 - 120 y 240 cm.
  • Presión admisible: 6.000 kg/m² (60 KN/m²).
  • Superficie encofrante de contrachapado fenólico de 18 mm.
Ventajas del sistema:
  • Módulo pre-montado y extra plano (sólo 15 cm de espesor).
  • Unión horizontal y vertical de las pantallas mediante grapa rápida y manual.
  • Facilidad para cambiar el radio de la pantalla mediante el sistema incorporado en el panel.
  • Tensores protegidos de golpes y hormigón.
  • Múltiples accesorios: consola de trabajo, consola trepante C-160, consola trepante C-240 y sistemas de muro a una cara con alturas entre 3 y 9 m.
  • Acabado de hormigón visto con juntas imperceptibles.
  • Radio mínimo 2,5 m.


Alisply Manual:

  • Sistema de encofrado modular para la ejecución de muros de hormigón visto, diseñado para ser utilizado a mano o con grúa.
  • Su resistencia y versatilidad hacen de él un producto capaz de solucionar, con sus elementos estándar, la mayoría de situaciones para realizar paramentos sin uso de grúa.
Características Alisply Manual:
  • Peso de los paneles de 30 kg/m².
  • Presión admisible de 60 KN/m² (6.000 kg/m²), (cumpliendo con la norma DIN 18202).
  • Módulos de 2,70 m de altura con tan sólo 2 tirantes (Barra Dywidag) en altura (0,66 tirantes cada m² de superficie).
  • Los agujeros para los tirantes no están situados en el marco, mejorando así su acabado y permitiendo la realización de muros en talud.
  • Protección de los taladros del contrachapado con casquillos encolados de PVC.
  • Tanto los marcos metálicos como los accesorios están acabados con un cincado electrolítico que los protege de la corrosión.
Ventajas del sistema:
  • Los paneles diseñados con modulación métrica permiten combinar fácilmente horizontales con verticales, y facilitan el replanteo de la obra.
  • Panel autolineable con un perfil de 11 cm de canto.
  • Unión entre paneles mediante 3 tipos de grapas diferentes: 1 tipo cuña y otras 2 manuales de colocación rápida y sin necesidad de herramientas.
  • La grapa se puede situar libremente en cualquier punto del marco exterior, posibilitando la realización de muros en pendiente.
  • Contrachapado fenólico de fabricación especial de 12 mm de espesor, protegido con melamina de 240 g/m² en la cara de uso.
  • Elementos específicos para cimentaciones.

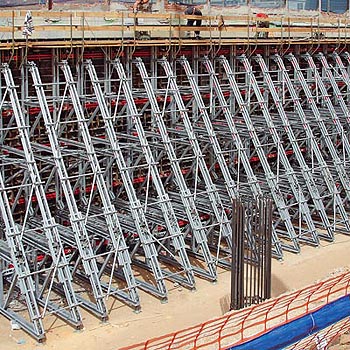

Muro a una Cara:

  • Estructura de soporte para ejecutar muros a una cara.
  • El sistema está formado por unas escuadras reforzadas que se acoplan a los paneles de muro mediante 2 vigas primarias horizontales.
  • El rango de trabajo que soluciona el sistema está entre los 3 y los 9 m de altura.
Características Muros a una Cara:
  • Buena relación entre el peso y las prestaciones.
  • Riostra de unión entre escuadras de fácil colocación.
  • Sistema movible conjuntamente con el encofrado de muros.
  • Husillo posterior con regulador de altura.
  • Sistema compatible con el uso de la consola de trabajo.
  • Diseño optimizado para el transporte y apilado en la obra.
Ventajas del sistema:
  • Compatible con los sistemas de encofrado de paramentos: Alisply Muros, Alisply Circular, Vistaform Recto y Vistafor Multiradio.
  • Diseñado para un montaje seguro y para ser movido junto con el sistema de encofrado de muros.
  • Resuelve el aplome de las alturas 3 - 4 - 5 - 6 - 7 - 8 y 9 m.


Muro con Garras:

  • Sistema de encofrado de muros básico diseñado para ser manipulado a mano y con unos costes muy ajustados.
  • Muro con garras es un sistema de muro que combina racionalidad y economía, haciendo posible un rápido encofrado de muro, gracias a su modulación y a su gran simplicidad de uso y montaje.
  • El sistema se basa en la utilización como superficie encofrante de los tableros Alisan; el resto de elementos necesarios son unos accesorios denominados garras y corbatas que realizan la función de ensamblaje de los tableros y de tirantes entre las dos caras del muro.
Ventajas del sistema:
  • Sistema modular con tableros Alisan.
  • Montaje rápido y sencillo.
  • Mínima inversión de material.
  • Ligero, no necesita grúa.

Vistaform Muros:

  • Sistema de encofrado recuperable para ejecutar paramentos rectos y curvos, diseñado para ser manipulado con grúa.
  • Vistaform Muros está formado por un tablero de contrachapado fenólico y una estructura de soporte mixta compuesta de vigas de madera (HT-20) y perfiles de acero; esto permite disponer del sistema en las modulaciones estándar y también se  pueden estudiar modulaciones especiales para cumplir con el proyecto.
  • Respecto a los sistemas de paneles con marco metálico, Vistaform Muros consigue que las juntas entre paneles sean casi imperceptibles por ser ambas de tablero contrachapado; esto permite ofrecer un acabado de hormigón visto.
Características Vistaform Muros:
  • Modulaciones estándar: longitud 2,5 m, alturas combinaciones con elementos de 1,30 - 1,80 - 2,45 - 3,60 y 4,90 m.
  • Radios mínimos: más de 4 m (con fenólico de 180 mm), de 3 a 4 m (fenólico de 12 mm) y de 2,5 a 3 m (con fenólico tropical o finlandés).
  • Presión admisible: 5.000 kg/m² (50 KN/m², con fenólico de 18 mm) y 4.500 kg/m² (45 KN/m², con fenólico de 12 mm).
Ventajas del sistema:
  • Acabado de hormigón visto.
  • Unión y alineación con grapa manual.
  • Realiza al mismo tiempo muros rectos y curvos con modificaciones en las vigas metálicas.
  • En el caso del muro curvo, el cambio de radio se realiza sin desmontar la pantalla.
  • Con sólo 4 tirantes en los módulos de 2,5x2,5 m se consiguen repercusiones de más de 1,5 m² por cada tirante, muy importante en depuradoras y depósitos estancos.

Vistaform Multiradio:

  • Sistema de encofrado recuperable para muros circulares con modulaciones estándar y/o modulaciones especiales con acabado de hormigón visto, de calidad.
  • Vistaform Multiradio está formado por un tablero de contrachapado fenólico y una estructura de soporte mixta compuesta de vigas de madera (HT-20) y perfiles de acero.
  • Respecto a los sistemas de paneles con marco metálico, Vistaform Multiradio consigue que las juntas entre paneles sean casi imperceptibles por ser ambas de tablero contrachapado.
Características Vistaform Multiradio:
  • Modulaciones estándar: longitud 2,5 m, alturas combinaciones con elementos de 1,30 - 1,80 - 2,45 - 3,60 y 4,90 m.
  • Radios mínimos: 4 a ¥ m (con fenólico de 18 mm), de 3 a 4 m (fenólico de 12 mm) y de 2,5 a 3 m (con fenólico tropical o finlandés).
  • Presión admisible: 5.000 kg/m² (50 KN/m², con fenólico de 18 mm) y 4.500 kg/m² (45 KN/m², con fenólico de 12 mm).
Ventajas del sistema:
  • Cambio de radio sin desmontar la pantalla.
  • Nuestros paneles estándar se adaptan a cualquier curvatura a partir de un radio mínimo de 2,5 m.
  • Unión y alineación con grapas super-rápidas.
  • Con sólo 4 tirantes en los módulos de 2,5x2,5 m se consiguen repercusiones de más de 1,5 m² por cada tirante, muy importante en depuradoras y depósitos estancos.

Vistaform Recto:

  • Sistema de encofrado recuperable para muros rectos con modulaciones estándar y/o modulaciones especiales con acabado de hormigón visto, de calidad.
  • Vistaform Recto está formado por un tablero de contrachapado fenólico y una estructura de soporte mixta compuesta de vigas de madera (HT-20) y perfiles de acero.
  • Respecto a los sistemas de paneles con marco metálico, Vistaform Recto consigue que las juntas entre paneles sean casi imperceptibles por ser ambas de tablero contrachapado.
Características Vistaform Recto:
  • Modulaciones estándar: longitud 2,5 m, alturas combinaciones con elementos de 1,30 - 1,80 - 2,45 - 3,60 y 4,90 m.
  • Superficie encofrante de contrachapado fenólico.
  • Presión admisible: 5.000 kg/m² (50 KN/m², con fenólico de 18 mm) y 4.500 kg/m² (45 KN/m², con fenólico de 12 mm).
Ventajas del sistema:
  • Acabado de hormigón visto.
  • Unión y alineación con grapas super-rápidas.
  • Con sólo 4 tirantes en los módulos de 2,5x2,5 m se consiguen repercusiones de más de 1,5 m² por cada tirante.

Sistemas de enconfrado de pilares

Para más información ver catálogos

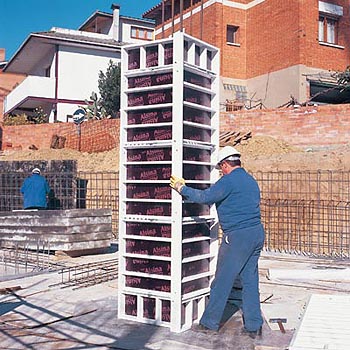

Alupilar:

  • Sistema de encofrado ligero de pilares para utilizar a mano y adaptable para su uso con grúa.
  • Alupilar está formado por un bastidor reforzado en duraluminio (aluminio estructural) pintado en epoxi blanco y un forro de contrachapado fenólico de 12 mm que le confiere una mayor calidad de acabado de hormigón.
  • El diseño del panel incorpora el sistema de ensamblaje rápido a reducción, por lo que sólo es necesario un martillo para montar y desmontar un pilar.
  • El sistema de pilares Alupilar no pesa, no se oxida, no se abolla y no se descuadra.
Características Alupilar:
  • Medidas panel de 70: 80x70 - 130x70 y 280x70 cm.
    • El panel de 70 resuelve pilares de 25 a 60 cm (variaciones de 5 en 5 cm).
  • Medidas panel de 50: 130x50 y 280x50 cm.
    • El panel de 50 resuelve pilares de 20 a 40 cm (variaciones de 5 en 5 cm).
  • Presión admisible: 8.000 kg/m² (80 KN/m²).
  • Peso de 20 kg/m².
  • Contrachapado fenólico de 12 mm.
Ventajas del sistema:
  • No es necesaria ninguna pieza adicional para montar un pilar con 4 paneles.
  • El paso permite manipular los paneles sin necesidad de utilizar grúa.
  • Acabado perfecto del pilar con el forro de contrachapado fenólico.
  • Incorpora el accesorio del berengeno de PVC para el acabado de los cantos.
  • Alto rendimiento en obra debido a la rapidez y al acabado de este producto.
  • Paneles combinables en altura vertical y en reducción horizontal o apantallados.

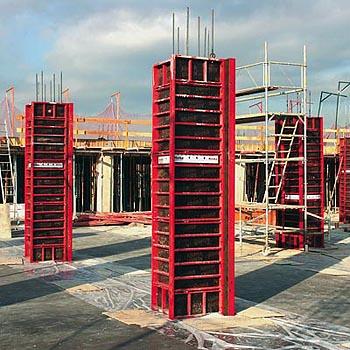

Alispilar:

  • Sistema de encofrado resistente de pilares para utilizar con grúa.
  • Alispilar está formado por un bastidor de acero de alta resistencia, protegido de la intemperie mediante pintura epoxi de color rojo, y un forro de contrachapado fenólico de 12 mm que le confiere una mayor calidad de acabado de hormigón.
  • El diseño del bastidor incorpora el sistema de ensamblaje rápido a reducción, por lo que sólo es necesario un martillo para montar y desmontar un pilar.
  • El sistema de pilares Alispilar no pesa, no se oxida, no se abolla y no se descuadra.
  • El sistema tiene accesorios para su correcto uso, como enganche grúa, tornapuntas para estabilizar, consola de trabajo y berengeno para matar los cantos.
Características Alispilar:
  • Medidas panel de 68: 80x68 - 140x68 y 300x68 cm.
    • El panel de 68 resuelve pilares de 25 a 60 cm (variaciones de 5 en 5 cm).
  • Medidas panel de 50: 0,80x50 - 140x50 y 300x50 cm.
    • El panel de 50 resuelve pilares de 20 a 40 cm (variaciones de 5 en 5 cm).
  • Medidas suplemento de 10: 80x10 - 140x10 y 300x10 cm.
  • Presión admisible: 8.000 kg/m² (80 KN/m²).
  • Peso de 30 kg/m².
Ventajas del sistema:
  • No es necesaria ninguna pieza adicional para montar un pilar con 4 paneles.
  • El peso permite manipular los paneles sin necesidad de utilizar grúa.
  • Acabado perfecto del pilar con el forro de contrachapado fenólico.
  • Incorpora el accesorio del berengeno de PVC para el acabado de los cantos.
  • Alto rendimiento en obra debido a la rapidez y al acabado de este producto.
  • Paneles combinables en altura vertical y en reducción horizontal o apantallados.

Alisply Pilares:

  • Encofrado modular para pilares de hormigón visto, diseñado para ser manipulado con grúa.
  • Alisply Pilares está formado por los mismos paneles que Alisply Muros.
  • Dispone de un sistema de escuadras externas para el acoplamiento de los paneles.
  • La reducción externa permite que el fenólico no tenga ningún agujero y ofrece un acabado de pilar sin marcas.
  • Se pueden realizar pilares con ángulos externos.
Características Alisply Pilares:
  • El panel de 300x100 resuelve pilares de 20 a 80 cm (variaciones de 5 en 5 cm).
  • Alturas de 100 y 300 cm.
  • Contrachapado fenólico de 15 mm.
  • Presión admisible: 6.000 kg/m² (60 KN/m²).
Ventajas del sistema:
  • Sistema de pilares que deja un acabado sin marcas.
  • Accesorio del berengeno de PVC para el acabado de los cantos.
  • El sistema utiliza los mismos paneles que Alisply Muros.
  • Unión vertical y horizontal de los paneles con la grapa manual GR-2.
  • Múltiples medidas de pilares con ángulos.

Alisply Universal:

  • Sistema de encofrado de pilares versátil y resistente diseñado para ser manipulado con grúa.
  • El sistema está formado por un panel de acero reforzado y protegido con pintura epoxi, cuyo diseño parte del panel estándar del sistema Alisply Muros. Las modificaciones realizadas y la costilla perforada permite que el sistema tenga múltiples usos en obra.
  • El panel Alisply Universal está concebido para realizar pilares de grandes medidas y para solucionar problemas comunes en la obra como: tapes, pilares de junta, esquinas, requiebros, etc.
  • Los accesorios complementan el sistema: grapa manual, tornapuntas de 3 a 9 m de altura, consola de trabajo y enganche grúa con seguro.
Características del sistema:
  • Panel Alisply Universal 0,65 m:
    • 1 m de alto x 0,65 m de ancho.
    • 3 m de alto x 0,65 m de ancho.
    • Resuelve pilares desde 20 hasta 50 cm (de 5 en 5 cm).
    • Presión admisible: 10.000 kg/m² (100 KN/m²).
  • Panel Alisply Universal 1,05 m:
    • 1 m de alto x 1,05 m de ancho.
    • 3 m de alto x 1,05 m de ancho.
    • Resuelve pilares desde 20 hasta 90 cm (de 5 en 5 cm).
    • Presión admisible: 10.000 kg/m² (100 KN/m²).
  • Panel Alisply Universal 1,35 m:
    • 1 m de alto x 1,35 m de ancho.
    • 3 m de alto x 1,35 m de ancho.
    • Resuelve pilares desde 50 hasta 120 cm (de 5 en 5 cm).
    • Presión admisible: 10.000 kg/m² (100 KN/m²).
Ventajas del sistema:
  • Estructura de acero reforzado que permite resolver pilares de hasta 120 cm de lado y con una presión de 100 KN/m².
  • El panel universal soluciona diferentes aplicaciones en la obra como:
    • Pilares a reducción.
    • Solución en esquinas y quiebros.
    • Arranques, tapes y solapes de muros.
  • Permite un acabado visto con la superficie fenólica.
  • Incorpora el accesorio del berengeno de PVC para matar los cantos.

Pilas Metálicas:

  • Sistema para el encofrado de pilares cilíndricos, formado por paneles metálicos de media circunferencia.
  • El sistema de Pilas Metálicas Alisply permite la realización de pilares redondos o pilares apantallados con extremos en semicírculo.
  • Además, al disponer de perfil Alisply en los extremos, las uniones se realizan de forma rápida y manual.
  • Es totalmente compatible con los sistemas de encofrado Alisply y aporta rapidez y facilidad de montaje.
Ventajas del sistema:
  • Alsina dispone de una amplia gama de medidas que permiten ejecutar pilares circulares de medidas comprendidas entre 20 y 200 cm de diámetro. En medidas estándar, hasta los 100 cm, con incrementos de 5 cm, y de 100 a 200 cm, de 10 en 10 cm.
  • Las pilas metálicas Alisply aportan gran versatilidad en obra gracias a su compatibilidad con otros sistemas de encofrado, como Alisply Muros, Alisply Pilares o Alisply Universal en soluciones de acabados semicirculares en pilares y paramentos.
  • Fabricados en acero de alta densidad de 3 mm de espesor, característica que les confiere una mayor resistencia y un mejor rendimiento en obra.

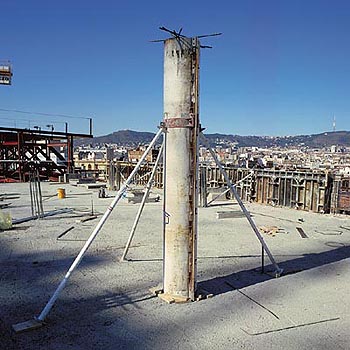

Springform Pilares:

  • Sistema de encofrado de pilares cilíndricos de alto rendimiento, que está formado por un molde de fibra de vidrio fabricado a medida y que dispone de una sola junta vertical de acero que incorpora el sistema de cierre del pilar.
  • El sistema de cierre se realiza mediante el uso de cuña y bulón; un simple golpe de martillo cierra el pilar.
  • Springform Pilares es el producto ideal para realizar gran cantidad de pilares con el mismo molde y, por lo tanto, es muy rentable en la obra.
  • Obtiene un acabado con superficies lisas y una sola junta vertical.
  • Sistema flexible, rápido, ligero y permite más de 100 puestas.
  • Máxima facilidad en el montaje y desencofrado.
Ventajas del sistema:
  • Superficie de hormigón liso y una sola junta vertical en el pilar.
  • Rapidez y facilidad en la manipulación.
  • Peso reducido, no necesita grúa para su manipulación.
  • Alto rendimiento en la obra: 100 usos según el mantenimiento, muy superior a otros sistemas.

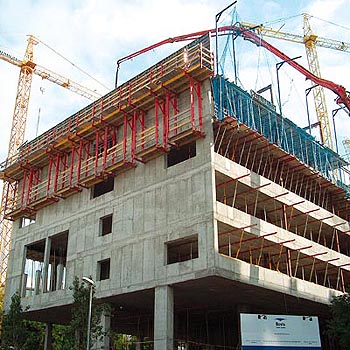

Sistemas de encofrados trepantes

Para más información ver catálogos

Consola Trepante:

  • Elemento diseñado para trepar el encofrado de muros hasta alturas de 3 m con total seguridad para el operario.
  • El sistema de anclaje se realiza mediante barra y tuerca M-24.
  • Disponen de una plataforma de trabajo limpia de obstáculos y de una completa baranda de seguridad para evitar cualquier situación de riesgo durante las operaciones de montaje y desmotanje del encofrado.
Ventajas del sistema:
  • Compatible con los sistemas de muros rectos Alisply Muros y Vistaform Recto.
  • Compatible con los sistemas de muros curvos Alisply Circular y Vistaform Multiradio.
  • La plataforma de trabajo es de 2 m de ancho y está libre de obstáculos.

Consola Trepante C-160:

  • Elemento diseñado para trepar el encofrado de muros hasta alturas de 4 m con total seguridad para el operario.
  • El montaje de la consola y su plataforma de seguridad puede llevarse a cabo en el suelo, previo a su colocación en el muro, o colocando las consolas en los anillos de anclaje y montando la plataforma con posterioridad.
  • Su colocación se puede realizar con 2 sistemas de anclaje: utilizando barras M-24 o mediante conos metálicos con tirante perdido en el hormigón.
  • La consola trepante C-160 permite anclar la trepa mediante un sistema semiautomático accionado por la propia grúa que transporta el conjunto de trepa; asimismo, dispone de un sistema de centrado en la primera puesta que permite desviaciones entre ejes.
  • En el diseño de la plataforma se ha tenido en cuenta la seguridad y la facilidad del operario para trabajar en ella, liberándola de elementos que obstaculicen el paso, como vigas de madera o plataformas.
Ventajas del sistema:
  • Compatible con los sistemas de muros rectos Alisply Muros y Vistaform Recto.
  • Compatible con los sistemas de muros curvos Alisply Circular y Vistaform Multiradio.
  • Sistema de centrado mediante un anillo que permite desviaciones de +/- 8 mm.
  • Seguro semiautomático, dispone de un sistema de anclaje accionado por la propia grúa.
  • Plataforma de trabajo de 1,6 m de ancho libre de obstáculos.

Consola Trepante C-240:

  • Elemento diseñado para trepar el encofrado de muros hasta alturas de 6 m con total seguridad para el operario.
  • El montaje de la consola y su plataforma de seguridad puede llevarse a cabo en el suelo, previo a su colocación en el muro, o colocando las consolas en los anillos de anclaje y montando la plataforma con posterioridad.
  • Su colocación se puede realizar con 2 sistemas de anclaje: utilizando barras M-24 o mediante conos metálicos con tirante perdido en el hormigón.
  • La consola trepante C-240 permite anclar la trepa mediante un sistema semiautomático accionado por la propia grúa que transporta el conjunto de trepa; asimismo, dispone de un sistema de centrado en la primera puesta que permite desviaciones entre ejes.
  • En el diseño de la plataforma se ha tenido en cuenta la seguridad y la facilidad del operario para trabajar en ella, liberándola de elementos que obstaculicen el paso, como vigas de madera o plataformas.
Ventajas del sistema:
  • Compatible con los sistemas de muros rectos Alisply Muros y curvos Alisply Circular.
  • Plataforma diseñada para soportar 2 KN/m², además del peso propio del encofrado (900 kg).
  • Sistema de desencofrado mediante carro sobre ruedas.
  • Dispone de una plataforma inferior amplia y segura.
  • Sistema de centrado mediante un anillo que permite desviaciones de +/- 8 mm.
  • Plataforma de trabajo de 2,4 m de ancho libre de obstáculos.
  • Diseñado para soportar las diferentes cargas de viento a cualquier altura.

Sistemas de cimbras

Para más información ver catálogos

Andamio Alisan:

  • El sistema andamio Alisan soluciona el apeo de los sistemas de encofrado para losas macizas (Vistaform Losas), en alturas superiores a 6 m no accesibles a los puntales telescópicos convencionales.
Ventajas del sistema:
  • El andamio Alisan está diseñado para soportar nuestro encofrado recuperable con forjados de hasta 1.125 kg/m² (losas macizas de 45 cm); aumentando el número de pórticos por metro cuadrado, se llegan a soportar encofrados de madera para losas macizas de hasta 1 m de espesor.
  • Amplia gama de accesorios que solucionan la mayoría de situaciones que se presentan en la obra.

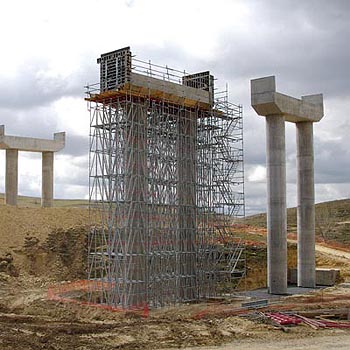

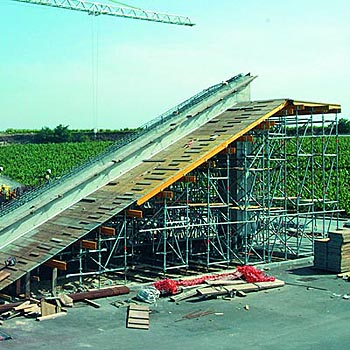

Cimbra CL-40 Alsina:

  • Estructura de soporte para el encofrado de losas horizontales o en pendiente.
  • Sistema compuesto por elementos verticales de apoyo y un sistema de conexiones entre sí de manera funcional.
  • La versatilidad de uso, la facilidad de montaje y el número de accesorios le permiten apear tanto cimbras cuajadas como torres independientes.
  • El sistema puede aceptar 4.000 kg de carga en el nudo para cimbrar cualquier elemento estructural de edificación u obra civil.
Elementos del sistema:
  • Torreta de hormigonado, elemento necesario para realizar de manera segura las operaciones de hormigonado y vibrado del hormigón en pilares y muros.
  • Escaleras de acceso, cumplen con la norma vigente y permiten salvar cualquier altura con total seguridad.
  • Andamio de ferrallar, proporciona una estructura estable para las operaciones de ferrallado.
Ventajas del sistema:
  • La cimbra es un sistema ligero y práctico, el cabezal puede alojar cualquier tipo de perfil estándar Alsina: metálicos o vigas de madera HT-20. Estos elementos realizan una doble función: soportar la superficie encofrante y rigidizar la estructura portante.
  • La técnica de unión mutidireccional permite un importante ahorro de tiempo en el montaje, a la vez que aporta gran estabilidad y múltiples posibilidades formales.
  • Las torres de cimbra pueden montarse tumbadas en el suelo o verticalmente en su posición definitiva.
  • Gracias a su elevada rigidez, pueden transportarse de una estructura a otra sin necesidad de ser desmontadas.
  • Sistema certificado y homologado que utiliza componentes de contrastada calidad y ofrece una garantía avalada por la normativa vigente.

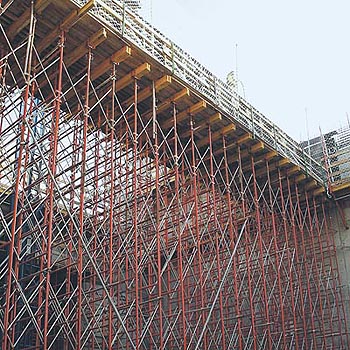

Cimbra AR-80 Alsina:

  • Estructura de soporte para el encofrado de losas horizontales o multiforma.
  • El sistema está compuesto por elementos verticales de apoyo y un sistema de conexiones entre sí, de manera multidireccional.
  • La versatilidad de uso, la facilidad del montaje y el número de accesorios le permiten apear tanto cimbras como torres independientes.
  • El sistema multidireccional de alta resistencia de Alsina, debido a su elevada capacidad de carga (hasta 8 TN/pie), permite cimbrar cualquier elemento estructural en obra civil.
Ventajas del sistema:
  • La cimbra AR-80 presenta una gran capacidad de carga, capaz de asumir 8 TN/pie con horizontales cada 1,5 m y 6,5 TN/pie con horizontales cada 2 m. Rigurosos ensayos en laboratorios de prestigio avalan dicha capacidad de carga.
  • La cimbra AR-80 de Alsina ofrece múltiples modulaciones que permiten realizar torres independientes o encadenados de las mismas (configuraciones en malla); asimismo, existe también la posibilidad de adaptar un cabezal giratorio para adaptarse a las posibles inclinaciones de la superficie apeada.
  • La técnica multidireccional utilizada en la cimbra permite anexionar elementos auxiliares tales como las escaleras de acceso y plataformas de seguridad.
  • Sistema certificado y homologado, que utiliza componentes de contrastada calidad y ofrece una garantía avalada por la normativa vigente.


Sistemas de apuntalamiento

Para más información ver catálogos

Andamio Alisan:

  • El sistema Andamio Alisan soluciona el apeo de los sistemas de encofrado para forjados reticulares, de vigas y de cubetas, además de los encofrados para losas macizas; en alturas superiores a 6 m no accesibles a los puntales telescópicos convencionales.
Ventajas del sistema:
  • El andamio Alisan apea los sistemas Mecano Alisan y Mecano Cubetas.
  • Está diseñado para soportar nuestro encofrado recuperable con forjados de hasta 1.125 kg/m² (losas macizas de 45 cm), aumentando el número de pórticos por metro cuadrado se llegan a soportar encofrados de madera para losas macizas de hasta 1 m de espesor.
  • Su principal característica es la posibilidad de recuperación, a los pocos días de hormigonar, de una parte de los componentes del andamio y de los elementos recuperables del Mecano.

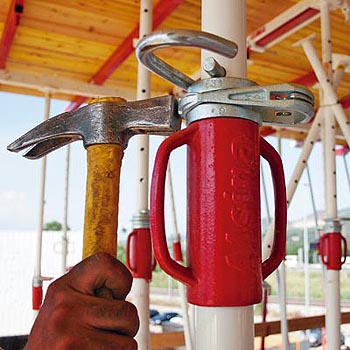

Puntal A3:

  • Alsina ha diseñado el puntal A3, el único puntal del mundo con descarga que cumple con la Norma Europea EN-1065.
  • Este producto pertenece a la nueva generación de puntales Clase A con sistema de descarga rápida y seguridad de uso integrada.
  • El puntal A3 aporta nuevas y significativas mejoras tecnológicas al mercado y sólo con un peso de 12 kg.
Ventajas del sistema:
  • El puntal A3 de Alsina ha sido diseñado y fabricado conforme la normativa europea EN 1065, certificado por el prestigioso instituto alemán Sigma Karlsruhe GmbH.
  • El puntal A3, provisto de un sistema antiseparador de caña y cuerpo, evita la caída de las cañas, especialmente peligroso en los movimientos con grúa.
  • Con el puntal A3 se ha logrado combinar, en un mismo producto, dos propiedades a priori contrapuestas: la ligereza del puntal tradicional español y la elevada resistencia exigida (acero de alta calidad) de la estricta Norma Europea EN-1065.
  • Gracias al sistema de descarga, no es necesario golpear la parte baja del cuerpo del puntal, ni las asas de la rosca para recuperarlo, trabajando manos y consiguiendo un menor desgaste del material por uso.

Puntal Alisan:

  • Alisan dispone de una gama de puntales telescópicos para solucionar el apero en alturas comprendidas entre 1,5 y 6 m.
  • El puntal Alisan es un elemento indispensable en la sujeción de los sistemas de encofrados de forjados.
Ventajas del sistema:
  • Fabricado con tubo de acero de alta calidad S275JR (ST-44).
  • Las bases, la rosca y el pasador son también de acero.
  • Tanto el cuerpo como la caña del puntal están pintados en pintura poliéster para protegerlos de la intemperie y alargar su uso en la obra.
  • Rango de alturas comprendidas entre 1,5 y 6 m de altura.


Seguridad y Accesorios

Seguridad en encofrados horizontales

Para más información ver catálogos

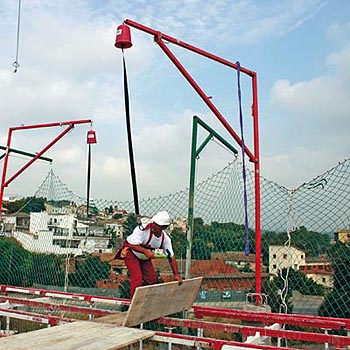

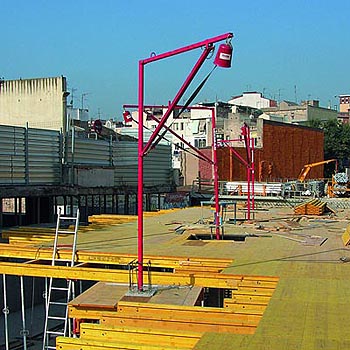

Alsipercha:

  • Sistema de seguridad preventivo diseñado para evitar las caídas en altura durante la fase de entablado del encofrado.
  • Alsipercha está formado por un cuerpo de acero plegable y un dispositivo retráctil que se bloquea cuando sufre una aceleración (similar al cinturón de seguridad de un automóvil).
  • Este sistema permite al operario realizar con total seguridad las operaciones de colocación de tableros, barandillas de seguridad, redes tipo horca, tabicas de encofrado y, en general, todas aquellas situaciones relacionadas con el montaje del encofrado en las que exista riesgo de caídas en altura (plantas altas, perímetros...).
  • Alsipercha proporciona al operario un punto de anclaje estable y seguro con 125 m² de autonomía para trabajar.
  • El Sistema Alsipercha está certificado por BvQI y dispone del certificado otorgado por Applus conforme cumple con la norma UNE-EN 795.

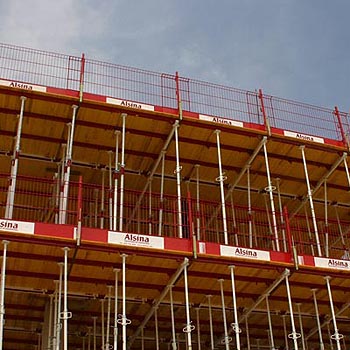

Baranda Malla Metálica:

  • Elemento de protección para el operario en la fase de encofrado.
  • La baranda metálica es compatible con los sistemas de encofrado de losas y muros de Alsina.
Características del elemento:
  • Componentes de protección fabricados con materiales de alta resistencia y durabilidad.
  • Mayor sensación de seguridad por la amplitud de la baranda.
  • Mayor productividad ante los sistemas tradicionales de madera: un sólo operario puede instalar fácilmente la baranda metálica.
  • Optimización de la logística en la obra: se suministran en un contenedor que facilita sus movimientos y almacenaje.
  • Garantía de calidad: certificada conforme la norma UNE EN 13374 de protecciones de borde según Clase A y B.

Barandas con Madera:

  • Elemento de protección para el operario en la fase de encofrado.
  • La baranda de madera es compatible con los sistemas de encofrado de losas y muros Alsina.
Características del elemento:
  • El cumplimiento de la Ley 31/95 de Prevención de Riesgos Laborales, que exige que la distancia entre la parte más alta de la protección y la superficie de trabajo sea al menos 1 m, queda totalmente garantizado con los guardacuerpos Alsina de 1,2 y 1,5 m.
  • Gracias al nuevo Basquit Alsina, la baranda de encofrado la podemos trasladar al forjado, simplificando mucho la logística.
  • El guardacuerpos de 1,20 m sirve tanto para el tradicional pasamanos de madera como para la nueva baranda malla metálica.
  • Componentes de protección fabricados con materiales de alta resistencia y durabilidad.

Basquit:

  • Elemento de plástico que se inserta en el hormigón del forjado cada 2 m, dejando un orificio de 13 cm de profundidad libre para insertar el guardacuerpos que soportará la protección de borde.
Características del elemento:
  • Incorpora una tapa de plástico para evitar la entrada de residuos u hormigón.
  • Permite alojar el guardacuerpos de 1,2 y 1,5 m en el forjado.

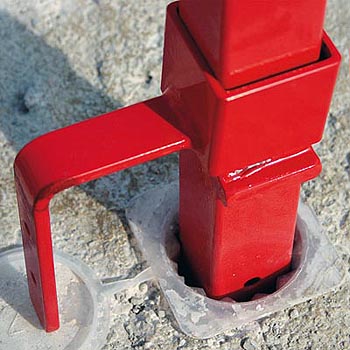

Guardacuerpos:

  • Alsina dispone de una gama de guardacuerpos de 1 - 1,2 y 1,5 m de altura, cada uno de ellos óptimo para resolver una tipología de encofrado.
  • Los modelos se adaptan a los sistemas de encofrado Alsina de la siguiente manera:
    • Guardacuerpos de 1 m: para sistema Alumecano.
    • Guardacuerpos de 1,2 m: para sistema Alumecano o Mesas.
    • Guardacuerpos de 1,5 m: para sistema Alumecano o Mesas.
Características del elemento:
  • El cumplimiento de la Ley 31/95 de Prevención de Riesgos Laborales, que exige que la distancia entre la parte más alta de la protección y la superficie de trabajo sea al menos 1 m, queda totalmente garantizado con los guardacuerpos Alsina de 1,2 y 1,5 m.
  • Gracias al nuevo Basquit Alsina, la baranda de encofrado la podemos trasladar al forjado, simplificando mucho la logística.
  • El guardacuerpos de 1,20 m sirve tanto para el tradicional pasamanos de madera como para la nueva baranda malla metálica.
  • Componentes de protección fabricados con materiales de alta resistencia y durabilidad.

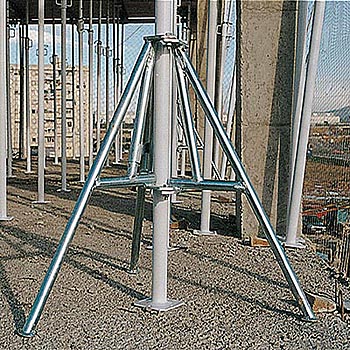

Trípode Alisan:

  • Elemento de soporte para los puntales telescópicos convencionales.
  • El Trípode Alisan ayuda en el arranque de la planta y se adapta a todos los sistemas de encofrados de forjados de Alsina.
  • Su colocación es muy simple y se realiza sin necesidad de utilizar ningún elemento roscado.
  • Incorpora un sistema de cierre que, con un simple golpe de martillo, abre y cierra el enganche, asegurando de esta manera la estabilidad de los puntales en el arranque de la planta de encofrado.
Características del elemento:
  • Sistema de fácil montaje y que se adapta a todos los modelos de puntal del mercado.
  • Ofrece la estabilidad necesaria a los puntales y al encofrado en el arranque de la planta.
  • Sistema de montaje asegurado mediante un cierre.

Basculante:

  • Elemento fundamental en la seguridad de los sistemas de forjado Alumecano, Alucubetas y Alulosas.
  • Su diseño facilita la recuperación de la superficie encofrante (tableros de madera, contrachapado fenólico o cubetas Alisan).
  • Fabricado en un material ligero y resistente como el duraluminio y con madera embutida para clavar el tablero con total seguridad.
Características del elemento:
  • Ligereza y ergonomía para prevenir lesiones en el operario.
  • Sistema de fijación con 2 puntos de apoyo, no depende de peligrosas soldaduras a tracción.
  • Proporciona un apoyo seguro y estable de 4 cm en la superficie encofrante.
  • Un listón de madera permite clavar y asegurar la superficie encofrante de manera segura.
  • Incorpora unos paragolpes de goma para frenar el rebote en el desencofrado y no dañar al operario.

Seguridad en encofrados verticales

Para más información ver catálogos

Andamio de Ferrallar:

  • Andamio compuesto por elementos multidireccionales que permite al operario realizar las operaciones de ferrallado con total seguridad.
  • En ausencia de consola de trabajo en los sistemas de encofrados verticales, el andamio de ferrallar puede también utilizarse como elemento auxiliar para el hormigonado y vibrado de los muros.
Características del elemento:
  • Múltiples medidas y completa gama de accesorios para una máxima flexibilidad.
  • Dispone de ruedas para su desplazamiento horizontal y accesorios para su transporte mediante grúa.
  • Componentes ligeros y de fácil acopio en la obra.
  • Materiales de alta resistencia y durabilidad.
  • Elementos multidireccionales que permiten multitud de usos en la obra.
  • No necesita herramientas especiales para el montaje y se adapta a todas las medidas necesarias.
  • La carga máxima de uso es de 200 kg/m².

Consolas de Trabajo:
  • Elemento indispensable para la seguridad del operario en el momento de realizar operaciones de montaje y vibrado de sistemas de encofrados verticales.
Características del elemento:
  • El diseño del sistema se adapta al montaje de los paneles en sentido vertical y apaisado.
  • Sistema certificado por Applus, conforme a la normativa HD-10000 para plataforma metálica o con tablón de madera.
  • El sistema se complementa con la plataforma de trabajo metálica y antideslizante.
  • El sistema se complementa con la baranda lateral para cerrar la zona de trabajo.
  • Compatible con los sistemas de encofrado de muros y pilares de Alsina.

Escaleras de Acceso:

  • Elementos auxiliares diseñados para facilitar el acceso y el tránsito de los operarios en la obra.
  • La escalera está compuesta por elementos de conexión multidireccional Alsina (8 conexiones en ángulo), lo que permite un montaje rápido y sencillo para diferentes aplicaciones.
  • Sistema estanco y seguro, fabricado en acero de alta resistencia y con técnica de conexión multidireccional.
  • La escalera tipo se establece en 1,57x2,57 m² de base, la altura es ilimitada debido a la facilidad de conexión multidireccional en vertical y dispone de múltiples modulaciones que permiten alcanzar rangos de altura pares o impares, arriostrando un elemento estructural.
Características del elemento:
  • Los elementos multidireccionales permiten multitud de usos en obra.
  • No necesita de herramientas especiales para el montaje y se adapta a todas las medidas necesarias.
  • Sistema patentado y certificado para su uso.
  • La carga máxima de uso es de 200 kg/m².

Escalera Premontada:

  • Elemento auxiliar que facilita de manera segura los accesos temporales a la planta encofrada o entre las plantas hormigonadas.
  • Se trata de una escalera transportable y plegable, construida fundamentalmente de acero.
  • Para una misma escalera, variando el ángulo de inclinación, se pueden alcanzar diferentes alturas, con un máximo de 4,3 m.
  • Los escalones se unen, con capacidad de giro, a 4 vigas laterales de soporte, 2 en cada lado; de esta forma, la escalera mantiene siempre los escalones horizontales, independientemente del grado de inclinación y de la altura.
Características del elemento:
  • Montaje fácil y rápido: en 10 minutos, con tan sólo 2 operarios, está lista para su utilización.
  • Disponible en 12 - 15 y 18 escalones para alturas máximas de 4,5 m.
  • Paso amplio con anchura estándar de 75 cm.
  • Fabricada en metal expandido y galvanizada en caliente.
  • Escalones antideslizantes de malla metálica.
  • Escalones ajustables a un ángulo de 55°.
  • La barandilla doble se ajusta automáticamente a la altura correcta.
  • Se envía pre-ensamblada para facilitar el transporte y el montaje.
  • Se puede fijar al encofrado, a un andamio, al forjado o a estructuras metálicas.
  • Puede ser montada completamente por personal de obra.
  • Diseñada y fabricada conforme a la norma UNE-EN 12811.

Tornapuntas:

  • Elemento de soporte para encofrados verticales de muro y pilar.
  • Diseñado sin rosca en la parte superior para evitar acumulación de hormigón, dispone de una placa base fácilmente desmontable y diversas posibilidades de fijación al suelo.
  • Su diseño incorpora un sistema de anclaje panel que no se desmonta, característica que permite el movimiento de los paneles sin necesidad de desmontar el tornapuntas del sistema de encofrado.
Características del elemento:
  • Tornapuntas de 3 m entre 2,2 y 3,35 m con una carga máxima de 10 KN.
  • Tornapuntas de 6 m entre 4,5 y 6,1 m con una carga máxima de 10 KN.
  • Tornapuntas de 3 m entre 6,5 y 9,25 m con una carga máxima de 10 KN.

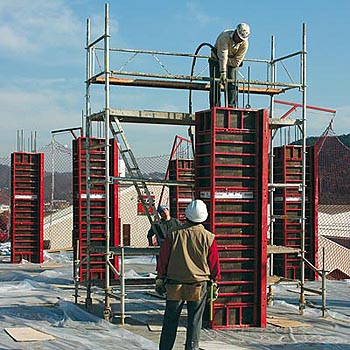

Torreta de Hormigonado:

  • La torreta de hormigonado Alsina permite realizar trabajos en altura de forma segura.
  • La torreta es auto estable e incluye elementos que cumplen con la norma y que refuerzan su seguridad, como el rodapié, la barandilla o la barandilla intermedia.
  • La torreta de hormigonado está compuesta por elementos multidireccionales y diseñada para el vibrado y hormigonado de muros y pilares con total seguridad; también permite realizar otro tipo de trabajos en altura de forma segura.
  • Alsina dispone de torretas de hormigonado con alturas comprendidas en 3 - 4,5 - 5,5 y 6,6 m.
Características del elemento:
  • Uso recomendado para rangos de altura de 2,5 a 9 m.
  • Fabricada en materiales de alta resistencia y durabilidad (acero y aluminio).
  • Diseñada y fabricada bajo la norma europea HD 1004.
  • Los elementos multidireccionales permiten multitud de usos en obra.
  • No necesita de herramientas especiales para el montaje y se adapta a todas las medidas necesarias.
  • Sistema patentado y certificado para su uso.
  • La carga máxima de uso es de 200 kg/m².

Accesorios para encofrados

Para más información ver catálogos

Tabica Alisan:

  • Elemento metálico diseñado para la realización de tabicas de forjados, en sustitución de las tradicionales piezas de madera.
  • De fácil colocación, incorpora unas patas que se pueden clavar en la superficie encofrante y así asegurar el remate de la losa.
Características del elemento:
  • Fabricado en acero y con acabado pintado para alargar su uso en obra.
  • Modulación estándar de 100 y 200 cm de largo y altos de 30 - 35 y 40 cm.
  • Accesorios como las tabicas de compensación y las esquinas para poder adaptarse a cualquier perímetro de la planta.
  • Práctica colocación y fácil de clavar a la superficie encofrante.

Berengeno de PVC:

  • Elemento utilizado para "matar" los cantos del pilar.
  • Está formado por un cuerpo de plástico y unos labios de goma que sellan la lechada del hormigón y mejoran el acabado de los cantos del pilar.
  • Su adhesión al pilar se realiza mediante un muelle que se coloca sin necesidad de clavarlo al bastidor y con ello dañar la superficie fenólica.
Características del elemento:
  • Formado por un cuerpo de plástico y unos labios flexibles de goma pare sellar la lechada del hormigón.
  • El berengeno es compatible con los sistemas de encofrado de muros y pilares Alsina.
  • La fijación de este elemento no daña el bastidor ni la superficie encofrante.
  • Práctica colocación con muelles y sin clavar.

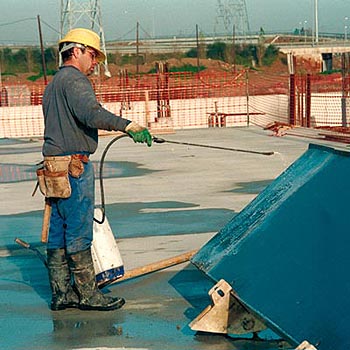

Desencofrante Alsina:

  • Producto químico para el mantenimiento y la protección de la superficie encofrante en los sistemas de encofrado de muros y pilares.
  • Exento de aceite mineral y cloro, es un producto no tóxico, que evita la adherencia del hormigón o mortero de todo tipo de encofrados, protegiendo la vida útil de los mismos.
Características del producto:
  • Tipo: preparado a base de esteres orgánicos, aditivos filmógenos, emulgentes y agua.
  • Aspecto: líquido lechoso estable.
  • Densidad: a 20°C = 0,98 ± 0,02 g.
  • Punto de inflamación: carece.
  • Punto de congelación: -5°C.
  • Corrosión en moldes: no corroe.
  • Aditivos: contiene para mejorar la untuosidad y el descuelgue.
  • Consumos: aproximadamente 1 l de producto para 33 a 53 m², según la porosidad del soporte y el tipo de aplicación del producto.
  • Presentación: garrafa de 25 l.
Ventajas del producto:
  • Desencofrado rápido y eficaz.
  • Producto no tóxico y ecológico.
  • Uso agradable para los operarios.
  • No mancha el hormigón.
  • Prolonga la vida del encofrado y disminuye el desgaste de la madera.
  • Económico por su gran rendimiento.
  • Ahorra tiempo y mano de obra posterior en la limpieza de los encofrados.
  • No ataca a los moldes metálicos ni a las partes de goma que configuran cierto tipo de encofrados.

Chapa Remate Pilares:

  • Elemento metálico diseñado para la realización de los remates de los pilares, en sustitución de madera cortada a medida.
  • Su colocación se ajusta a las medidas estándar de nuestros sistemas de forjados y su montaje se realiza solapando y clavando la chapa sobre un tablero de madera.
Características del elemento:
  • Medidas: 66x50 - 100x50 y 197x28 mm.
  • Fabricado en acero.
  • Pintado con pintura epoxi rojo.
  • Resuelve la mayoría de tapes de las obras.

Fungibles, consumibles y anclajes:

  • Estos elementos se suministran en el momento de trabajar con los sistemas de muro a una cara y sistemas trepantes, y su función es aportar fijación, estanqueidad y apoyo fiables.
  • La fiabilidad y calidad de los consumibles Alsina hacen posible la implantación de los sistemas de encofrado de manera fiable, además de optimizar el coste de los mismos gracias a su facilidad de montaje y uso en obra.
  • La gama de consumibles se suministra con los siguientes sistemas de encofrado de Alsina:
    • Anclajes y fungibles para muros a una cara recuperables:
      • Barra Dywidag de diferentes medidas.
      • Tirante recuperable y cono metálico.
    • Anclajes y fungibles para muros a una cara perdidos:
      • Tubos PVC.
      • Anclajes perdidos.
      • Tapón plástico.
      • Funda cono metal.
      • Posicionador anclaje Dwydag.
      • Anclaje gancho Dwydag.
    • Anclajes y fungibles para muros y trepantes estándar:
      • Tapón ciego.
      • Cono terminal.
      • Tubo PVC.
    • Anclajes y fungibles para muros y trepantes estancos:
      • Cono impermeable.
      • Tubo PVC.
      • Tapón cono impermeable.
      • Barra Dwydag.
      • Elemento estanco.
      • Cono metal.
Las cookies nos permiten ofrecer nuestros servicios de forma más rápida y personalizada. Al acceder y continuar navegando en esta web acepta el uso de cookies. Para más información, lea nuestra Política de cookies
Aceptar

Iniciar Sesión

¿Ya tienes cuenta?
Bien, Inicia sesión aquí



O puedes Iniciar Sesión mediante

¿No eres usuario? REGISTRATE GRATIS

Registrarse

¿No tienes cuenta en Construnario?
¿A qué esperas? ES GRATIS!





Te enviaremos un correo para activar la cuenta
