PERFILERÍA

Está preparada para conseguir la rotura de puente térmico, lo cual permite obtener un excelente coeficiente de aislamiento.

Además de lucernarios, muros cortina y revestimiento de fachadas con panales composite, HIBERLUX desarrolla todo tipo de verandas, marquesinas, barandillas, hitos, etc..., atendiendo siempre a las necesidades del cliente. Igualmente, se han desarrollado trabajos con perfilería Schüco.

Y para conservar todas las obras en perfecto estado, HIBERLUX dispone de un equipo exclusivo de mantenimiento y limpieza de las mismas.

Materiales, fabricación y montaje:

Nuestro departamento de ingenieros y arquitectos ofrece asistencia técnica a los estudios de arquitectura e ingeniería en todas las fases de planificación, puesta en marcha y desarrollo de cada proyecto. Posteriormente, en el transcurso de cada obra, realiza un seguimiento de toda la fabricación, calidad de los materiales utilizados y montaje de la misma, vigilando minuciosamente que se apliquen y respeten las normas vigentes en la C.E.

Se dispone en la misma fábrica de talleres especializados: aluminio, acero y vidrio, siendo cada uno de ellos independiente pero complementándose perfectamente entre sí. De esta forma, nos comprometemos a realizar la obra completa desde la estructura hasta los remates finales.

Para el acristalamiento disponemos de equipos de montadores de vidrio, especializados fundamentalmente en el manejo de piezas de grandes dimensiones y alta calidad (vidrios templados, vidrios laminares de seguridad, vidrios de control solar, etc.).

También se emplean otros tipos de materiales tales como policarbonato compacto, policarbonato celular, paneles aislantes, Alucobond, etc.

Con el fin de garantizar una calidad constante en la fabricación, se realizan rigurosos controles:

• De recepción de materias primas como: aluminio, acero, vidrio, siliconas, lacados.
• De fabricación.
• De productos acabados.
• Auditorias internas.

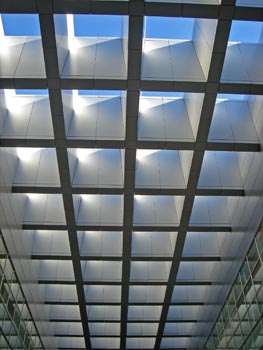

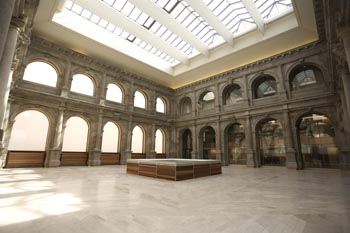

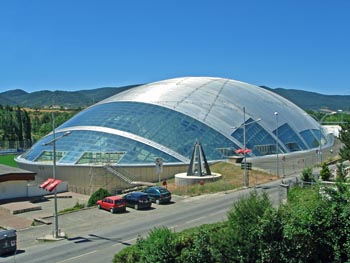

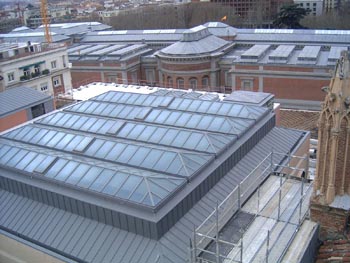

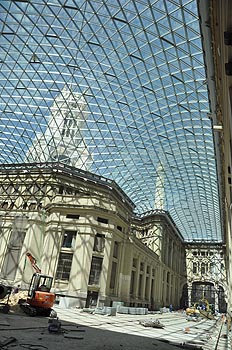

Lucernarios

Están estudiados de acuerdo a un sistema que permite la construcción de todo tipo de formas y dimensiones, obteniendo excelentes cualidades de estanqueidad y aislamiento térmico.

Estructura de sustentación:

Está constituida por una serie de perfiles que se integran mutuamente, pudiendo ser éstos de aluminio o acero, habiendo realizado igualmente lucernarios con perfilería sobre estructuras espaciales, anclando los perfiles a las esferas o nudos de la armadura. Igualmente es posible el anclaje de la perfilería sobre estructuras de madera laminada.

Todos los perfiles de aluminio están provistos de canales para evacuación de eventuales aguas de condensación.

Acristalamientos:

Disponemos de equipos montadores de vidrio, especializados fundamentalmente en el manejo de piezas de grandes dimensiones y alta calidad (vidrios templados, vidrios laminares de seguridad, vidrios de control solar, etc.). Para la cubrición de nuestras obras también se emplean otros tipos de materiales tales como policarbonato celular, policarbonato compacto, paneles aislantes, etc.

El acristalamiento se efectúa desde el exterior del lucernario, mediante juntas de neopreno o etileno-propileno, que aíslan el vidrio de la perfilería.

Ventanas practicables:

Normalmente proyectables de eje horizontal superior, que podrán ser accionadas eléctricamente mediante un empujador lineal de émbolo.

Características técnicas:

Materiales empleados:

• Perfiles de aluminio extrusionado.
• Aleación de aluminio: 6063.
• Tratamiento térmico: T-5.
• Juntas de estanqueidad en etileno-propileno y neopreno.

Dimensiones:

Los perfiles se pueden elegir en una extensa gama, en función de las cargas que ha de soportar la cubierta o las necesidades del proyecto.

Consejos generales:

Precauciones de tipo químico:

A considerar las posibles reacciones químicas entre el aluminio y los materiales de construcción.

Es, en consecuencia, necesario tener en cuenta la acción agresiva del "cemento, hormigón y mortero", cuyos productos alcalinos reaccionan con el aluminio, así como la acción de las "maderas verdes", y las "impregnadas" con algunas substancias químicas.

El polvo de yeso y cemento, en caso de humedad, y las proyecciones del yeso y del cemento, atacan al metal superficialmente, dejando manchas blancas después de limpiarlo.

Corrosión galvánica:

Merece muy especial atención, este tipo de corrosión, ya que es causa principal de ataque en las aleaciones de aluminio, como consecuencia de montajes incorrectos realizados.

En caso de tener que acoplar dos metales diferentes (acero, plomo, etc.) con los perfiles de aluminio, será necesario colocar un separador para evitar el contacto directo entre ellos. El material más adecuado puede ser una plancha de butylo o neopreno.

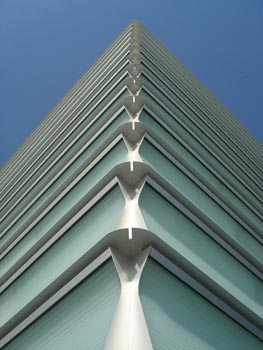

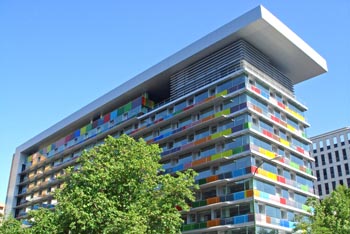

Muros cortina

Está compuesto por una amplia gama de perfiles diseñados acordes a las necesidades que presentan este tipo de cerramientos, tales como acoplamientos de carpinterías, perfiles para la ejecución de esquinas y de rincones, gama variada de tapetas exteriores, etc.

Toda la perfilería dispone de rotura de puente térmico para aquellas zonas donde sea conveniente su instalación.

Tipos:

• Se distinguen los siguientes:
  • Clásico: este pasa por delante de la estructura del edificio quedando volado por el exterior del mismo.
  • Entre plantas: este aparece limitado por los forjados de los diferentes pisos.
  • Doble: compuesto por dos muros, una primera fachada acristalada que vuela por fuera del edificio y compuesta normalmente por una sola hoja de vidrio (templado o laminar), y una segunda fachada acristalada, que a su vez puede pertenecer a uno de los tipos anteriormente descritos.
  • Falso o adosado: queda fijado a un parámetro existente de fábrica y su finalidad es la de borrar la fachada existente. Esta solución es muy aconsejable en la arquitectura de renovación.
• Asimismo se pueden concebir combinaciones de muros cortina con lucernarios o con planos distintos del vertical, dando lugar a soluciones de gran valor estético.
• Además, y debido a la diversa demanda del mercado, nuestro departamento de producción está altamente cualificado en cualquier tipo de montaje de muros cortina, destacando los siguientes sistemas:
  • Tradicional: tapa en ambos sentidos.
  • Estructural: fachadas en vidrio continuo sin perfilería vista desde el exterior.
  • Semiestructural: juntas selladas verticalmente y con tapa horizontalmente.
  • Abotonados: vidrio atornillado con rótulas especiales de acero inoxidable.
  • De acero: pletinas y ángulos calibrados.

Funciones:

• Transmisión del esfuerzo estático (cargas gravitatorias de perfilería, paneles, acristalamiento...) y dinámico (acciones de viento, vibraciones, impactos...), que actúan sobre el muro cortina a la estructura del edificio.
• Se obtiene un aislamiento acústico de 30 dBA en el conjunto del muro cortina, para las combinaciones de cerramiento más habituales.
• Aislamiento térmico en zonas ciegas con paneles aislantes y en zonas acristaladas con dobles acristalamientos.
• Juntas de dilatación en los montantes para permitir el movimiento del perfil.
• Debido a la colocación independiente de los elementos que integran el muro cortina, la sustitución de los mismos pueden efectuarse de forma aislada.

Materiales-Características:

El aluminio:

El acabado del aluminio puede ser lacado o anodizado.

El tratamiento de anodizado consiste en proteger la superficie del aluminio por medio de una capa protectora constituida principalmente por óxido de aluminio obtenido a partir de un proceso electrolítico. Admitiendo color en el anodizado y con una penetración de 15 micras.

El lacado consiste en la obtención de una superficie de aluminio en color a elegir, por medio de la aplicación de resinas acrílicas que son endurecidas al fuego. La superficie del aluminio está cubierta de laca y cocida en un horno a temperatura de 180°.

Juntas de estanqueidad:

Formadas por una composición de etileno y propileno que les confiere propiedades elásticas, admitiendo una deformación del perfil para adaptarse a las superficies a sellar. La dureza de estas juntas en Shores es de 50°, la carga de rotura es de 140 kg/cm².

Tornillería:

Formada por tornillos de acero inoxidable (rosca-chapa y auto-taladrantes) para carpinterías y unión de montantes y travesaños.

De acero galvanizado, rosca métrica para los anclajes de las piezas de fijación del muro al forjado.

Piezas especiales:

Se consideran piezas especiales los anclajes que fijan el muro al forjado, así como los machones interiores que permiten al perfil deslizarse debido a los efectos de la dilatación. Estos elementos se realizan en acero y se someten a galvanizado por inmersión con un recubrimiento mínimo de 40 micras protegiéndolos de esta manera contra la corrosión atmosférica y el aluminio.

Los anclajes están diseñados para que sea posible su regulación tridimensional, permitiendo absorber errores de alineaciones en la obra o de la propia estructura. Están realizados en acero laminado en caliente y acabados galvanizados por inmersión.

Acristalamientos:

El muro cortina HIBERLUX permite el acristalamiento de la fachada en espesores que van desde 4 a 32 mm, contemplando con ello desde el simple acristalamiento al empleo de vidrios aislantes.
En las zonas de visión será doble y formado por luna de control solar tipo Cool-Lite o Ariplak de 6 mm templado al exterior, cámara de aire de 12 mm y laminar de seguridad de 8 mm (4+4) al interior.
En las zonas opacas a base de luna de control solar tipo Cool-Lite o Ariplak de 6 mm templado y opacificado. El vidrio en estas zonas irá trasdosado de panel sándwich formado por chapas de aluminio, aislante de alta densidad de 30 mm de espesor como mínimo. En la parte interior a dicho sándwich se colocará panel ignífugo Promatect de 8 mm.

Elementos opacos:

Dichos elementos se  adaptan perfectamente al muro, empleándose para ocultar los forjados y estructuras.
Para dar continuidad al vidrio se colocan con mucha frecuencia vidrios templados y opacificados por el exterior de este panel, de tal forma que el aspecto sea el de una fachada de vidrio continua.
Por el interior de estos paneles se puede colocar panel ignífugo de 8 mm de espesor. En estos casos, como elemento separador entre plantas y de aislamiento térmico-acústico colocaremos una bandeja aislante formada por chapa de acero galvanizada de 1,5 mm en la parte superior, borra de lana de roca en la zona intermedia, y panel ignífugo de 15 mm en su parte inferior.
Se distinguen los siguientes tipos de paneles:

• Ventilado: lleva incorporada una cámara de aire ventilada por medio de aberturas.
• Respirante: los cantos de panel no aparecen cerrados.
• Estanco: los cantos del panel están canteados con material aislante.

Carpinterías:

El muro cortina está diseñado para el acople en sus montantes y travesaños de carpinterías de diversas calidades y tipos entre las que podemos destacar:

• Ventana corredera: formada por dos hojas.
• Ventana pivotante: formada por una sola hoja, la cual dispone de unos ejes pivotantes.
• Ventana oscilo-batiente: consta de una hoja, permitiendo una doble apertura, la de la practicable a la francesa y basculante, abisagrada en el marco inferior.
• Ventana proyectante: la hoja se encuentra abisagrada en el marco horizontal superior.

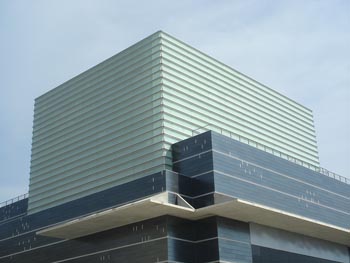

Paneles composite

Revestimiento con paneles de aluminio:

• Revestimiento con panel de aluminio tipo Reynobond o Alucobond de 4 mm de espesor, formados por dos láminas de aluminio de 0,5 mm y núcleo central a base de compuesto mineral de 3 mm de espesor.
• La lámina exterior de aluminio irá termolacada PVDF en color a elegir de la gama.
• Incluye la perfilería auxiliar de aluminio necesaria, anclajes a la fábrica existente y toda la tornillería, además de piezas para remates especiales, módulos doblados en esquina y remates.
• Entre la fachada y los paneles se colocará fieltro de lana de vidrio hidrofugado de 60 mm de espesor aglomerado con ligante sintético, llevando incorporado uno en una de sus caras.
