CAJAS PLÁSTICAS

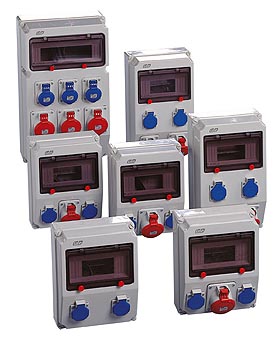

Centrales para tomas de corriente IP 67
Para más información ver catálogos
Serie Pryma
Las centrales para tomas de corriente Pryma son precintables, tienen protección UV en las ventanas transparentes, las bisagras de sujeción y giro son fácilmente desmontables y cuentan con cierre que asegura la estanqueidad.
El material plástico es de alta durabilidad y su composición está libre de halógenos. Existe la posibilidad de incorporar tornillos de sujeción a la pared fuera de la zona hermética, (únicamente en 17.8.P, y en 17.8.M). El montaje de raíl DIN a la base se efectúa sin tornillos y con la posibilidad de montarlo en el marco.
Tienen soportes en el fondo para la fijación de placas de montaje y están preparadas para la instalación de barras de neutro y tierra. Se encuentran disponibles en 5 versiones diferentes.
- Grado de protección: IP 67.
- Resistencia al impacto: IK 08.
- Grado de autoextinguibilidad: HB (UL 94).
- Resistencia al hilo incandescente: 650°C.
- Presión de la bola: 70°C.
Pryma Complet:
- Las envolventes de la serie Pryma para tomas de corriente se suministran montadas y cableadas, y ahora también existe la posibilidad de suministrarlas con las protecciones incorporadas.
- El cableado de las bases se realiza según el reglamento electrotécnico de baja tensión, siempre con cables libres de halógenos.
- Las tomas de corriente se fijan a la caja mediante tornillos de acero inoxidable y tuercas de poliamida aislante para evitar el contacto entre partes activas. Ofrecen la posibilidad de montajes en cualquier combinación, sin limitación de cantidades mínimas.
Centrales para tomas de corriente IP 55
Para más información ver catálogos
Serie Star
Las centrales para tomas de corriente Star, además de ser precintables, disponen de protección UV en la ventana, siendo ésta transparente u opaca, además de ser reversible.
Tienen tornillos de cierre rápido imperdibles, un módulo adicional en cada raíl DIN y soportes en el fondo para la fijación de placas de montaje.
Disponen de bisagras de sujeción y giro, así como tapones herméticos para tornillos de sujeción a la pared.
Están fabricadas con materiales libres de halógenos en ABS de primera calidad. Se encuentran disponibles en 12 versiones diferentes.
- Grado de protección: IP 55.
- Resistencia al impacto: IK08.
- Grado de autoextinguibilidad: HB (UL94).
- Resistencia al hilo incandescente: 650°C.
- Presión de bola: 70°C.
Star petroquelada:
- Las centrales para tomas de corriente con tapas pretroqueladas se componen de seis modelos de 4 hasta 26 módulos de capacidad, con una combinación de tapas, en dos tamaños, que permiten al instalador obtener una gran versatilidad.
- Esta serie permite realizar montajes personalizados, ofreciendo diferentes alternativas para crear cuadros de obra con bases IDE de empotrar de 16 y 32 A y bases tipo schuko.
- Las tapas se suministran montadas con tornillos de acero inoxidable y tuerca de plástico aislante para evitar contactos accidentales.
- Todas las envolventes están fabricadas con ABS en las partes opacas y PC en las transparentes, siendo materiales de gran resistencia y libres de halógenos.
Star Complet:
- Las envolventes de la serie Star para tomas de corriente se suministran montadas y cableadas, y ahora también existe la posibilidad de suministrarlas con las protecciones incorporadas.
- El cableado de las bases se realiza según el reglamento electrotécnico de baja tensión, siempre con cables libres de halógenos.
- Las tomas de corriente se fijan a la caja mediante tornillos de acero inoxidable y tuercas de poliamida aislante para evitar el contacto entre partes activas.
- Existe la posibilidad de montaje en cualquier combinación, sin límite de cantidades mínimas.

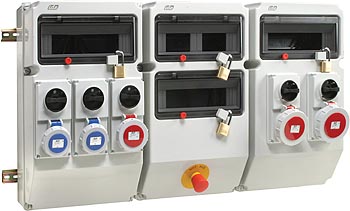

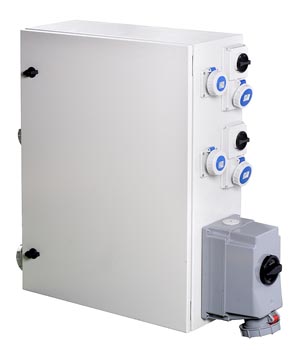

Cuadros provisionales de obra plásticos y metálicos
Para más información ver catálogos
Serie Pryma-Star
Los cuadros provisionales de obra
IDE se adaptan a las necesidades del mercado y al nuevo reglamento REBT:2002 en su instrucción ICT-BT-33 y norma UNE EN 60439-4. Todas las envolventes se suministran montadas y cableadas, existiendo la posibilidad de suministrarlas también con las protecciones incorporadas.
Los cuadros provisionales de obra
IDE alcanzan un grado de protección en su conjunto IP 55. Se suministran con bases de enclavamiento que permiten el corte de suministro de forma individual y con seta de seguridad para desactivar el conjunto en caso de emergencia. Tanto las envolventes como las bases de enclavamiento disponen de candados y llaves de seguridad, impidiendo el acceso a las protecciones por personal no autorizado.
Para la versión en cuadros de obra metálicos existen dos modelos vacíos, con tapas pretroqueladas, para incorporar las bases que el instalador prefiera, y 4 modelos con las bases y protecciones montadas y cableadas. Para la versión en cuadros de obra plásticos existen 40 modelos estándar, pudiendo realizar cualquier tipo de montaje especial sin límite de cantidades mínimas.
Todos los cuadros provisionales de obra
IDE disponen del certificado CE de conformidad del conjunto.
- Grado de protección del conjunto: IP 55 (según norma EN 60526/UNE 20-324).
- En envolvente metálica: IP 65.
- En envolvente Pryma: IP 67.
- En envolvente Star: IP 55.
- En bases de enclavamiento y tipo schuko: IP 67.
- En seta de seguridad: IP 65.
- Resistencia al impacto: IK08.
- Resistencia al hilo incandescente (según norma UNE-EN 60695-2-11).
- En envolvente: 650°C.
- En tomas de corriente: 960°C.
- Presión de bola:
- En envolvente: 70°C.
- En tomas de corriente: 125°C.
- Tensión de aislamiento asignada: 520 V (según norma EN 60439-1).
- Intensidad de cortocircuito: 10 kA.
- Clase de puesta tierra de red: tipo TT (según REBT: 2002; ICT-BT-08).
- Clase de conexiones eléctricas de las unidades funcionales: FFF (según norma EN 60439-1).
- Funciones de los cuadros de obra:
- De acometida.
- De distribución.
- De transformación.
- Series de conjuntos compatibles.
- Fabricados con materiales libres de halógenos.

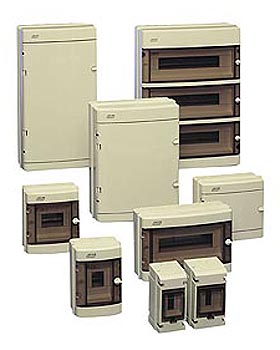

Cajas estancas de distribución terminal IP 65
Para más información ver catálogos
Serie Ecology
Las cajas de distribución terminal Ecology son precintables, presentan la opción de ventana transparente u opaca, cuentan con protección UV en las ventanas transparentes y son todas reversibles.
Están fabricadas con materiales plásticos libres de halógenos de alta durabilidad. Cuentan con tornillos plásticos imperdibles de cierre rápido 1/4 de vuelta y tapones herméticos para tornillos de sujeción a la pared.
El raíl DIN es ajustable en altura en las versiones de 26 a 54 módulos, tienen soportes en el fondo para la fijación de placas de montaje, están preparadas para la instalación de barras de neutro y tierra y adaptadas al sistema métrico para la entrada de cables. Se encuentra disponible en 32 versiones diferentes de 3 a 54 módulos.
- Grado de protección: IP 55 - IP 65 (ver referencias catálogo).
- Resistencia al impacto: IK08.
- Grado de autoextinguibilidad: HB (UL94).
- Resistencia al hilo incandescente: 650°C.
- Presión de bola: 70°C.

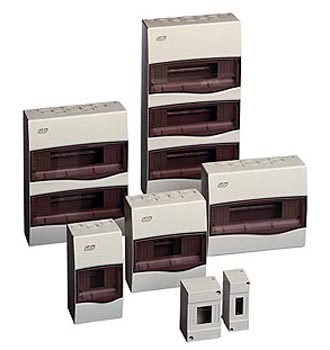

Cajas de distribución en superficie IP 40
Para más información ver catálogos
Serie Combi
Las cajas de distribución de superficie Combi presentan la opción de ventana transparente u opaca, cuentan con protección UV en ventana transparente y con un diseño ergonómico que permite la apertura y cierre mediante giro vertical.
Están fabricadas con materiales plásticos libres de halógenos de alta durabilidad. La fijación de la tapa a la base puede ser a presión o mediante tornillos. El raíl DIN se monta sin tornillos y en las cajas de 24 y 36 módulos se incorpora un bastidor para facilitar el montaje.
Las bases presentan una serie de pretroqueles de fácil rotura para la entrada de cables que aparecen también en los laterales, permitiendo la unión de cajas en sentido horizontal.
La serie se complementa con dos tipos de cajas cubrebornas precintables de 2 y 4 módulos.
Se encuentran disponibles en veinticuatro versiones diferentes de 2 a 36 módulos.
- Grado de protección: IP 40 (excepto en los tipos 40SP2 y 40SP4).
- Resistencia al impacto: IK08.
- Grado de autoextinguibilidad: HB (UL94).
- Resistencia al hilo incandescente: 650°C.
- Presión de bola: 70°C.
Cajas para paredes huecas IP 30
Para más información ver catálogos
Serie Habitat
Las cajas de distribución terminal Habitat están destinadas a ser instaladas tanto en muros prefabricados o modulares como en paredes sólidas o de ladrillo. Presentan la opción de ventana transparente u opaca, cuentan con protección UV en ventanas transparentes y un sistema de bisagras que permite una apertura de 180º.
Están fabricadas con materiales plásticos libres de halógenos de alta durabilidad.
El marco se fija a la base mediante tornillos e incorpora un sistema de nivelación que permite la corrección hasta un ángulo de 2º en instalaciones irregulares. Las paredes superior e inferior son extraíbles y troqueladas para facilitar la entrada de cables. Además, cuentan con unas pestañas que permiten, mediante bridas, la correcta acometida del cableado.
La tapa de protección va clipada al marco, lo que permite un rápido montaje; la distancia entre los railes DIN es de 150 mm, y de los railes a la base de 20 mm y pueden instalarse en el marco o en la base. Todas las cajas incluyen regletas de neutro y tierra.
- Grado de protección: IP 30.
- Resistencia al impacto: IK08.
- Grado de autoextinguibilidad: HB (UL94).
- Resistencia al hilo incandescente:
- SUBTIPO 30 PH: 850°C en bases de empotrar; 650°C en resto de conjunto.
- SUBTIPO 30 PE: 650°C.
- Presión de bola: 70°C.

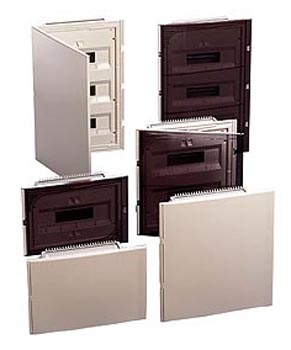

Cajas de distribución empotrables IP 40
Para más información ver catálogos
Serie Oro
Las cajas de distribución empotrables Oro presentan la opción de ventana transparente u opaca, cuentan con protección UV en ventana transparente y con un diseño ergonómico que permite la apertura y cierre mediante giro vertical.
Están fabricadas con materiales plásticos libres de halógenos de alta durabilidad. La fijación de la tapa a la base puede ser a presión o mediante tornillos. El raíl DIN se monta sin tornillos y en las cajas de 24 y 36 módulos se incorpora un bastidor para facilitar el montaje.
Las bases presentan una serie de pretroqueles de fácil rotura para la entrada de cables que aparecen también en los laterales. Estas bases presentan unos nervios horizontales que las refuerzan y dan mayor rigidez.
Se encuentran disponibles en 40 versiones diferentes de 4 a 36 módulos.
- Grado de protección: IP 40.
- Resistencia al impacto: IK08.
- Grado de autoextinguibilidad: HB (UL94).
- Resistencia al hilo incandescente: 650°C.
- Presión de bola: 70°C.

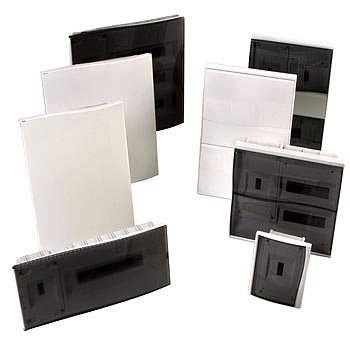

Cajas para ICP y distribución IP 40
Para más información ver catálogos
Serie Diamant
Las cajas para ICP y distribución, empotrables Diamant, están diseñadas de acuerdo al nuevo REBT: 2002, presentando una estética muy cuidada que permite su instalación en cualquier tipo de ambiente, formando parte del conjunto de elementos decorativos del hogar.
Están fabricadas con materiales de primera calidad y libres de halógenos, consiguiendo una gran rigidez en la base que facilita la instalación. La base presenta un amplio espacio para el cableado, el marco de ICP es reversible y precintable, existiendo la posibilidad de ventana opaca o transparente. Todas las cajas están adaptadas al sistema métrico para la entrada de cables y las bases cuentan con una serie de pretroqueles para facilitar la entrada de los mismos.
La serie Diamant Estilo presenta un innovador sistema para la fijación del raíl DIN, que facilita la instalación y el montaje y aporta mayor seguridad al conjunto (referencia IB20). Está homologada por Iberdrola y cumple con las normas UNE-20451, UNE-201003 y UNE EN-60439-1-3, en la parte que afecta.
Esta serie presenta una amplia capacidad modular, contando con cajas desde 16 hasta 54 módulos. Está disponible en 32 versiones diferentes, que se adaptan perfectamente a las necesidades de cualquier tipo de instalación.
- Grado de protección: IP 40.
- Resistencia al impacto: IK08.
- Grado de autoextinguibilidad: HB (UL94).
- Resistencia al hilo incandescente: 650°C.
- Presión de bola: 70°C.
Cajas para mecanismos y derivación de empotrar IP 33
Para más información ver catálogos
Serie Domos
Las cajas para mecanismos y derivación de la serie Domos están destinadas para la instalación de conjuntos eléctricos y de telecomunicación.
Presentan ranuras en la base para la fijación de elementos internos, así como laterales pretroquelados para la entrada de cables.
Fabricadas con materiales plásticos libres de halógenos de alta durabilidad, están disponibles en nueve versiones diferentes.
- Grado de protección: IP 33 (excepto Ref. D88).
- Resistencia al impacto: IK07 (excepto Ref. D88).
- Grado de autoextinguibilidad: HB (UL94).
- Resistencia al hilo incandescente: 650°C.
- Presión de bola: 70°C.

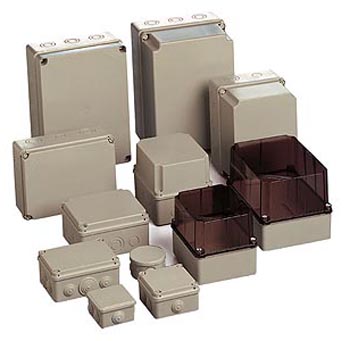

Cajas estancas de derivación IP 65 - IP 67
Para más información ver catálogos
Serie Light
Las cajas estancas de derivación Light son precintables y están fabricadas con material plástico libre de halógenos.
Cuentan con conos pasacables de 25 y 40 mm en las versiones EV, conos libres de halógenos en las versiones EV/LH, así como entradas de cables pretroqueladas en las versiones EX y laterales lisos en las versiones EL.
Tienen tornillos plásticos de cierre rápido (1/4 de vuelta) e imperdibles, y tornillos con terminación de arpón para la fijación de la tapa a la base. Incorporan a su vez soportes para la fijación de raíl DIN y de placas de montaje en el fondo.
Están disponibles en 18 versiones diferentes.
- Grado de protección: IP 65 - IP 67 (excepto EP048, EP088, EX088 (IP 54)).
- Resistencia al impacto: IK07.
- Grado de autoextinguibilidad: HB (UL94).
- Resistencia al hilo incandescente: 650°C.
- Presión de bola: 70°C.
Cofrets y mecanismos de superficie IP 40 - IP 55
Para más información ver catálogos
Serie Verdi
Los cofrets y mecanismos de la serie Verdi son cajas estancas de distribución terminal fabricadas con material plástico de alta calidad. Los cofrets pueden ser IP 40 o IP 55, de forma que son apropiados para todo tipo de instalaciones interiores y exteriores. Disponen de una membrana flexible que permite un fácil cableado con secciones de hasta 6 mm, asegurando siempre unos niveles de estanqueidad perfectos.
Incluyen tornillos imperdibles y su diseño ergonómico permite una rápida instalación de los mecanismos a presión. Se encuentran disponibles en 10 versiones diferentes de 1 a 12 módulos.
Los mecanismos están garantizados para más de 40.000 maniobras, incluyendo entre ellos bases especiales, mecanismos industriales, de señalización, de emergencia, seguridad, etc.
Características técnicas cofrets:
- Grado de protección: IP 40/IP 55.
- Resistencia al impacto: IK07.
- Grado de autoextinguibilidad: HB (UL94).
- Resistencia al hilo incandescente: 650°C.
- Presión de bola: 70°C.
Características técnicas mecanismos:
- Grado de protección: IP X0.
- Resistencia al impacto: IK04.
- Grado de autoextinguibilidad: V2 (UL94).
- Resistencia al hilo incandescente: 850°C.
- Presión de bola: 125°C.
Cajas para mecanismos y derivación IP 20
Para más información ver catálogos
Serie American
Las cajas American están fabricadas en material plástico libre de halógenos de alta durabilidad. La distancia entre tornillos para la fijación de interruptores corresponde a la medida estandarizada del denominado sistema americano.
Las entradas de tubo corresponden a medidas de 1/2” - 3/4” y 1”. Existen modelos con tapa ciega o preperforada para instalación de diferentes equipos electrónicos y de corrientes débiles.
- Grado de protección: IP 20.
- Resistencia al impacto: IK07.
- Grado de autoextinguibilidad: HB (UL94).
- Resistencia al hilo incandescente: 650°C.
- Presión de bola: 70°C.
ARMARIOS METÁLICOS

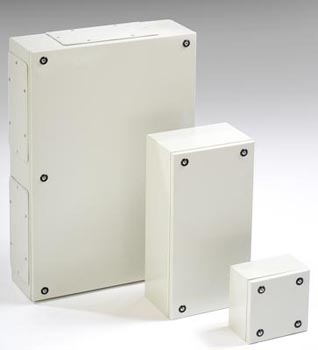

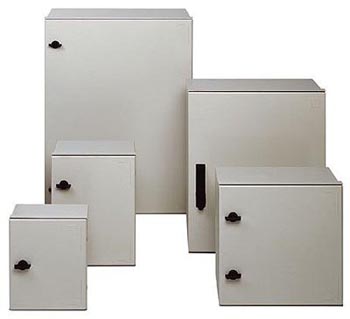

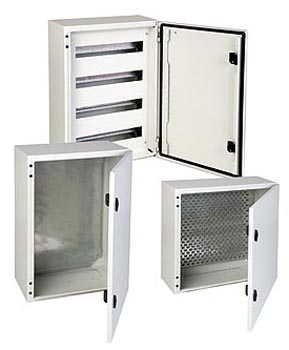

Armarios metálicos de fijación mural IP 66
Para más información ver catálogos
Serie Argenta
La serie Argenta comprende un conjunto de envolventes metálicas destinadas a alojar en su interior la aparamenta y equipamiento eléctrico o electrónico necesarios para la alimentación, distribución y conversión de la energía eléctrica.
Destinada fundamentalmente a instalaciones eléctricas industriales, como envolvente de los equipos de medición, transmisión, señalización y control de la instalación o como envolvente de todos aquellos equipos necesarios para la coordinación de las diferentes corrientes eléctricas. La serie Argenta comprende una amplia gama de modelos estándar, todos ellos fabricados en versión de puerta opaca.
El diseño y la fabricación de esta línea de productos es lo suficientemente flexible como para adaptarse a ejecuciones especiales que requieran dimensiones concretas de acuerdo a los requisitos del usuario y de las instalaciones. Envolventes fabricadas con materiales de alta calidad en chapa de acero laminado en frío y revestidos con pintura epoxi-poliéster endurecida RAL 7035.
Esta serie viene acompañada por un conjunto de accesorios que complementan el ámbito de aplicación del producto: placas de montaje, puertas interiores, tejadillos, cáncamos de elevación, sistemas de ventilación, chasis modular, etc.
- Grado de protección: IP 66 (excepto armarios de puerta doble IP 55).
- Resistencia al impacto: IK10.
- Rango de temperatura ambiente: -25°C/+40°C.
- Tensión máxima de empleo (Ue): 1.000 V.
Conforme a la directiva 2006/95/CE; y normas UL508 A; UNE-EN 62208.

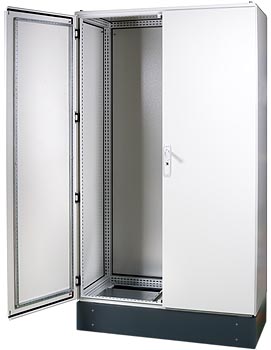

Armarios autoportantes IP 55
Para más información ver catálogos
Serie Argenta Plus
Los armarios autoportantes de la serie Argenta Plus comprenden un conjunto de envolventes metálicas industriales, destinadas a alojar en su interior cualquier tipo de aparamenta y equipamiento eléctrico necesarios para la alimentación, distribución y conversión de la energía eléctrica, aptos para equipos de control y automatización de plantas y máquina herramienta.
Esta gama de armarios ha sido concebida para favorecer la máxima versatilidad, de modo que el instalador podrá realizar sus propias composiciones en función de las necesidades de la instalación, consiguiendo una alta funcionalidad gracias a las diferentes posibilidades de enlace entre armarios, a la posibilidad de instalar cualquier tipo de aparamenta eléctrica y a la completa gama de accesorios que complementan esta serie.
Destinados al sector más profesional, la gama está disponible en dos versiones, COMBINABLES -suministrados montados- y COMPACTOS, ambos disponibles en versión de puerta opaca y transparente. Están fabricados con materiales de alta calidad, en chapa de acero laminado en frío y revestidos con pintura epoxi-poliéster endurecida RAL 7035, alcanzando un grado de protección IP 55, y una altura de hasta 2.200 mm.
- Grado de protección: IP 55.
- Resistencia al impacto: IK10 (excepto puertas transparentes IK09).
- Rango de temperatura ambiente: -25°C/+40°C.
- Tensión máxima de empleo (Ue): 1.000 V.
- Materiales: chapa de acero laminado y frío.
- Colores: RAL 7035.
Conforme a la directiva 2006/95/CE; y normas UNE-EN 62208 y UNE-EN 60439-1-3, en la parte que afecta.
Tipos de armarios:
- Armarios compactos.
- Armarios combinables suministrados montados.

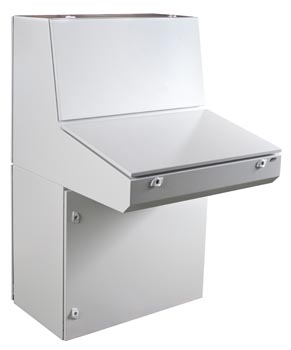

Pupitres IP 55
Serie Baltic
La nueva serie de pupitres Baltic presenta un diseño elegante y funcional, concebida para favorecer la máxima versatilidad y el mejor acceso para el operador. Pupitres fabricados con materiales de alta calidad en acero laminado en frío, con un grado de protección IP 55 y máxima resistencia al impacto IK10.
Está disponible en dos versiones, pupitres con paneles de control y sinóptico y pupitres con panel de control, existiendo la posibilidad de realizar proyectos a medida según las necesidades de cada instalación.
Esta serie se complementa con una amplia gama de accesorios de instalación, como placas, perfiles, zócalos, etc. que aportan soluciones globales, por lo que con total seguridad el usuario encontrará aquella que se ajuste más a sus necesidades.
- Grado de protección: IP 55.
- Resistencia al impacto: IK10.
- Rango de temperatura ambiente en condiciones normales de uso: -25°C/+40°C (humedad relativa inferior al 50%).
- Tensión máxima de empleo: 1.000 V.
- Materiales: chapa de acero laminado en frío de 1,5 mm de espesor.
- Color: RAL 7035.
Conforme a la directiva 2006/95/CE; y norma UNE-EN62208.

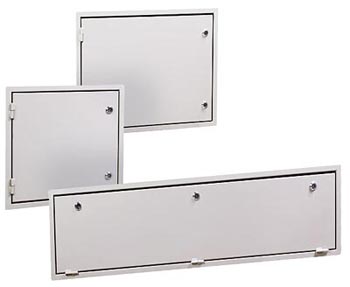

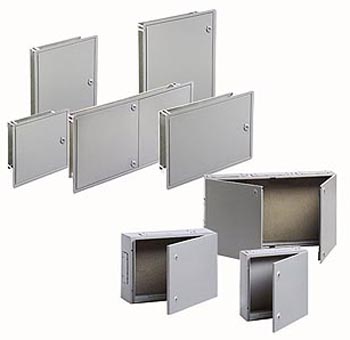

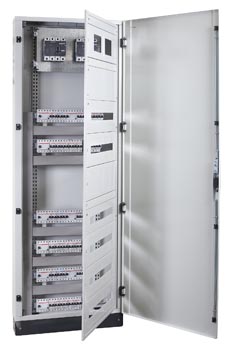

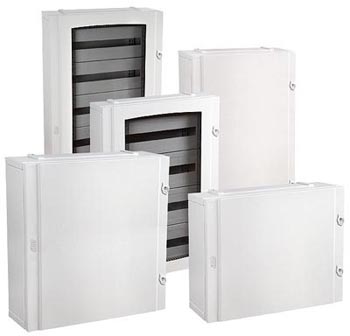

Armarios de distribución IP 40 - IP 55
Para más información ver catálogos
Serie Atlantic
La serie Atlantic está formada por un conjunto de envolventes metálicas destinadas a la creación de cuadros eléctricos de distribución en baja tensión. Se trata de una línea de productos con una estética innovadora que sobrepasa los conceptos de calidad y seguridad obligatorios en un mercado cada día más exigente.
Presenta un amplio catálogo de modelos para ofrecer la posibilidad de crear cuadros eléctricos a medida: armarios de superficie, de empotrar, estancos, con puertas opacas o transparentes, con extensa capacidad modular (de 48 a 192 módulos), estructuras de enlace... Su fabricación atiende a materiales de alta calidad: pintura de epoxi-poliéster, acero de 1,2 mm de espesor, acero galvanizado... y unidos a un sistema de montaje rápido y sencillo, permiten ofrecer una total funcionalidad e integrar cualquier modelo de aparamenta eléctrica.
La línea de envolventes de distribución en baja tensión Atlantic se complementa con una amplia gama de accesorios de instalación que aportan al instalador soluciones globales por lo que, con total seguridad, el usuario encontrará aquella que se ajuste más a sus necesidades.
- Grado de protección frente al agua y cuerpos sólidos (EN 60529):
- Envolventes de superficie para ensamblar sin puerta IP 30.
- Envolventes de superficie para ensamblar y envolventes de empotrar con puerta IP 40.
- Envolventes compactas IP 55.
- Resistencia al impacto (EN 50102):
- Envolventes de superficie para ensamblar sin puerta IK07.
- Envolventes de superficie para ensamblar con puerta, envolventes de empotrar y envolventes de superficie IK09.
- Rango de temperatura ambiente en condiciones normales de uso: -25°C/+40°C.
- Intensidad asignada máxima de cada circuito del conjunto: 630 A (superficie), 250 A (empotrar).
- Tensión máxima de empleo: 1.000 V.
- Intensidad asignada de corta duración admisible: 20 KA eff. 1 s (según tipo de accesorios).
- Intensidad asignada de cresta admisible: 40 KA (según tipo de accesorios).
Tipos de armarios:
- Estándar o a medida.
- De empotrar IP 40.
- De superficie IP 40.
- De superficie compacto IP 40.
- De superficie IP 55.
Serie Atlantic Plus
La serie Atlantic Plus está concebida para atender las necesidades de las grandes instalaciones que, por sus características constructivas, requieren un tipo de armario específico de gran capacidad y una estética muy cuidada.
Esta serie comprende armarios de distribución modular de 1.810 y 2.110 mm de altura con una capacidad desde 192 hasta 288 módulos en dos versiones: desmontables IP 40 y compactos IP 55, con posibilidad de puerta opaca o transparente. Están fabricados con materiales de alta calidad, en chapa de acero laminado en frío y pintura epoxi-poliéster RAL 7035. Presentan un sistema de montaje rápido y sencillo, con posibilidad de integrar módulos auxiliares para interruptores generales (máximo de 630 A) y embarrados, ofreciendo así una total funcionalidad al instalador.
Destinados a locales de pública concurrencia como pasillos de servicio de centros comerciales, hospitales, hoteles, colegios, etc. Pudiendo aplicarse también a locales comerciales de tamaño medio y medio-alto, con potencias instaladas medias, donde se requiere una importante cantidad de módulos de control.
Esta serie se complementa con una amplia gama de accesorios de instalación que aportan soluciones globales por lo que, con total seguridad, el usuario encontrará aquella que se ajusta más a sus necesidades.
- Grado de protección:
- En envolventes para ensamblar con puerta: IP 40.
- En envolventes compactas: IP 55.
- Resistencia al impacto:
- En envolventes para ensamblar con puerta y envolventes compactas: IK09.
- Rango de temperatura ambiente en condiciones normales de uso: -25°C/+40°C (humedad relativa inferior al 50%).
- Intensidad asignada máxima de cada circuito del conjunto: 630 A.
- Tensión máxima de empleo: 1.000 V.
- Intensidad asignada de corta duración admisible: 20 KA eff. 1 s. (según tipo de accesorio).
- Intensidad asignada de cresta admisible: 40 KA (según tipo de accesorio).
- Materiales: chapa de acero laminado en frío de 1,2 mm de espesor.
- Color: RAL 7035.
Conforme a la directiva 2006/95/CE y norma EN62208.
Registros para infraestructuras comunes de telecomunicaciones
Para más información ver catálogos
Serie ICT
Las cajas de registro de la Serie ICT están destinadas a las instalaciones de redes e infraestructuras de telecomunicaciones, fabricadas según el Real Decreto 401/2003 de fecha 4 de abril.
Están fabricados conforme a las normas UNE 20451 y UNE-EN 62208 y para el grado de protección y resistencia al impacto según las normas UNE-EN 60529 y UNE-EN 50102 respectivamente.
- Se presentan diferentes versiones según las distintas aplicaciones dentro de la instalación:
- Los registros de enlace y los registros secundarios están fabricados con chapa de acero laminado, son de color RAL 7035 texturizado y repintable, adaptándose a cualquier tipo de ambiente. Disponen de amplias entradas para facilitar el cableado y una gran versatilidad de modelos que se adaptan perfectamente a las necesidades concretas de cada instalación. Para registros secundarios de empotrar existe la versión de puerta ignífuga con una resistencia al fuego de RF30 o RF60.
- Los registros de paso y los registros de terminación de red están fabricados en material PS antichoque libre de halógenos. Son registros que presentan una gran rigidez, evitando deformaciones provocadas por el empotrado. En la base se han incorporado salientes ranurados que permiten la instalación de bornes, regletas, etc. Tanto en la base como en los laterales se han incorporado petroqueles de fácil rotura para la entrada de tubos de distintos diámetros. Se ofrece una amplia gama de registros que permite adaptarse perfectamente a las necesidades de los diferentes tipos de viviendas.
- Cajas metálicas:
- Grado de protección: IP 55 (para exterior) y IP 33 (para interior).
- Resistencia al impacto: IK10 (para exterior) y IK07 (para interior).
- Materiales: chapa de acero laminado RAL 7035.
- Cajas plásticas:
- Grado de protección: IP 33.
- Resistencia al impacto: IK07.
- Grado de autoextinguibilidad: HB (UL94).
- Resistencia al hilo incandescente: 650°C.
- Presión de bola: 70°C.
- Materiales: PS antichoque libre de halógenos.
Registros metálicos para hornacinas IP 43
Para más información ver catálogos

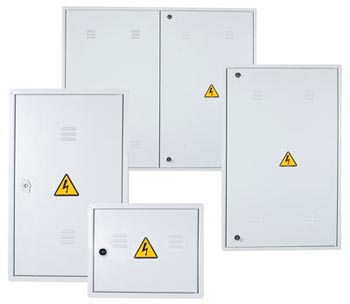

Serie Roda
Los registros metálicos de
IDE están preparados para ser instalados en los nichos de obra y hornacinas prefabricadas destinadas a alojar en su interior las cajas generales de protección y cajas generales de protección y medida. Han sido diseñados de acuerdo a las especificaciones establecidas en el Reglamento Electrotécnico de baja tensión en su ICT-BT-13, adaptándose distintas versiones a las normas y especificaciones particulares de las distintas compañías de distribución eléctrica.
Están fabricados en acero galvanizado de alta calidad, de 1,5 o 2 mm de espesor, pintados en color RAL 7035 liso. Esta pintura está preparada para estar expuesta de forma permanente en el exterior y, en caso de requerir un repintado de otro color para adaptarse al entorno, está preparada para permitir una buena fijación de las pinturas que se utilizan de forma habitual en ambientes exteriores.
El marco es reversible, facilitando así su empotrado, permitiendo corregir posibles errores de instalación. Las bisagras no son accesibles desde el exterior y todas las referencias incorporan etiqueta identificativa de alta tensión inamovible, tal y como marca la normativa.
Seguridad, versatilidad y una amplia gama de modelos es lo que ofrece
IDE, cubriendo así las necesidades demandadas por el sector.
Fabricadas según establece la Directiva ICT-BT-13 del Real Decreto 842/2002 de 2 de agosto.
- Grado de protección: IP 43.
- Resistencia al impacto: IK10.
- Rango de temperatura ambiente: -25°C/+40°C·
- Tensión máxima de empleo: 1.000 V.
Registros cortafuegos IP 43
Para más información ver catálogos
Serie Fénix
En la búsqueda de una continua satisfacción de las necesidades del mercado, IDE presenta las tapas de registros cortafuegos.
Son tapas de registros especialmente diseñadas para instalarse en los rellanos de las viviendas que actúan como protectores de las canaladuras que albergan el cableado eléctrico y como barrera cortafuego en caso de incendio, impidiendo de forma activa la propagación de las llamas.
Las tapas metálicas están fabricadas en chapa de acero laminado en frío y disponen de un panel aislante formado por un compuesto de arena de sílice que impide la propagación de las llamas. Están disponibles en tres tamaños diferentes: 450x500, 500x700 y 300x1.350 mm, adaptándose así a las exigencias de la normativa vigente.
Están fabricadas conforme a las exigencias del REBT: 2002 y la NBE-CPI-96, estando certificadas en laboratorios acreditados según las normas UNE y EN, habiendo obtenido las calificaciones de RF60, RF30 y EI260 (según versiones).
- Grado de protección: IP 43.
- Resistencia al impacto: IK10.
- Resistencia al fuego: RF60 y RF30.
- Materiales:
- Puerta y marco en acero laminado en frío.
- Cierres en acero inoxidable.
- Bisagras en acero inoxidable.
- Junta intumescente en grafito exfoliado.
- Panel aislante de arena de sílice y fibra de vidrio.
Cajas metálicas de bornas IP 65
Para más información ver catálogos
Serie Tecno
La serie Tecno comprende un conjunto de cajas metálicas para bornas destinadas a alojar en su interior el equipamiento eléctrico o electrónico necesario para el control, derivación y distribución en equipamientos industriales. Presentan un grado de protección IP65, y están fabricadas con materiales de alta calidad en chapa de acero laminado en frío y revestidas con pintura epoxi-poliéster endurecida RAL 7035.
Disponibles en una gran variedad de dimensiones, con laterales lisos o con tapas para la entrada de cables, presentan un sistema de cierre mediante tornillo de cierre rápido con tapón de estanquidad para garantizar la mayor seguridad del conjunto. Las cajas disponen de troqueles de fijación a pared, suministrándose como accesorio placas de montaje para todas las dimensiones.
El diseño de la envolvente permite un rápido y cómodo acceso al interior para las labores de instalación y mantenimiento, presentando la flexibilidad necesaria que permite ensamblar el equipamiento interior, como placas de montaje, perfiles de sujeción, etc. El diseño y fabricación de esta línea se adapta perfectamente a ejecuciones especiales que requieran dimensiones concretas o una mecanización específica del producto, de acuerdo a los requisitos de la instalación.
- Grado de protección: IP 65.
- Resistencia al impacto: IK10.
- Rango de temperatura ambiente: -25ºC/+40ºC.
- Tensión máxima de empleo (Ue): 1.000 V.
- Materiales: chapa de acero laminado en frío.
- Color: RAL 7035.
Conforme a la directiva 2006/95/CE y normas UL508 A; UNE-EN 62208.
ARMARIOS DE POLIÉSTER
Para más información ver catálogos
Poliéster 66
Esta serie está compuesta por un conjunto de armarios fabricados en poliéster prensado en caliente y reforzado con fibra de vidrio, libre de halógenos, color gris RAL 9002, material que confiere al conjunto unas elevadas prestaciones.
Estos armarios presentan un grado de protección IP 66, están disponibles en 7 tamaños diferentes, son simétricos y en muchos casos reversibles, consiguiendo así una gran versatilidad para realizar todo tipo de instalaciones eléctricas, neumáticas, hidráulicas, de comunicaciones, etc.
La base está fabricada en una sola pieza, garantizando una óptima disponibilidad de espacio interior y aumentando la resistencia al impacto.
Debido a su característica de doble aislamiento garantiza una óptima seguridad para las instalaciones y las personas.
- Grado de protección: IP 66.
- Resistencia al impacto: IK10.
- Autoextinguibilidad: 960°C.
- Clase térmica: 150°C.
- Materiales: poliéster reforzado con fibra de vidrio.
- Color: blanco grisáceo RAL 9002.
Conforme a la directiva 2006/95/CE y normas UNE-EN 62208 y UNE-EN 60439-1-3, en la parte que afecta.
Poliéster 55
Esta serie está compuesta por un conjunto de armarios fabricados en poliéster prensado en caliente y reforzado con fibra de vidrio, libre de halógenos, color gris RAL 7035, material que confiere al conjunto unas elevadas prestaciones.
Estos armarios presentan un grado de protección IP 55, están disponibles en dos profundidades 300 y 420 mm, y presentan una gran versatilidad que permite realizar todo tipo de instalaciones eléctricas, neumáticas, hidráulicas, de comunicaciones, etc.
Debido a su característica de doble aislamiento, garantiza una óptima seguridad para las instalaciones y las personas.
- Grado de protección: IP 55.
- Resistencia al impacto: IK10.
- Autoextinguibilidad: 960°C.
- Clase térmica: 150°C.
- Materiales: poliéster reforzado con fibra de vidrio.
- Color: gris RAL 7035.
Conforme a la directiva 2006/95/CE y normas UNE-EN 62208 y UNE-EN 60439-1-3, en la parte que afecta.
BASES Y CLAVIJAS INDUSTRIALES
Para más información ver catálogos

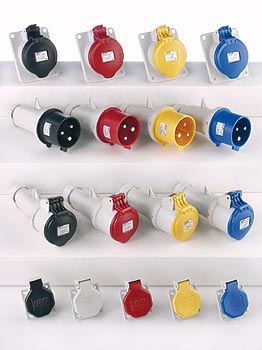

Serie Mundial
Las bases y clavijas industriales de la serie Mundial están fabricadas de acuerdo a las normas EN 60309-1 y EN 60309-2.
Están fabricadas con material plástico libre de halógenos de alta durabilidad y están disponibles en un rango de 10 a 125 A y de 24 a 500 V.
La tapa presenta formas geométricas que aportan gran rigidez y estética y una posibilidad de giro de más de 180°. El cuerpo es ergonómico, de forma que se facilita su manejo y sujeción y el sistema de retención de la manguera de cables se realiza mediante prensaestopa, garantizando así la protección contra la entrada de agua y cuerpos sólidos al interior.
La apertura y cierre se realiza mediante sistema de clipaje y el acceso a la conexión de cables se realiza mediante tornillos laterales orientados en la misma dirección. Los tornillos y el muelle de presión de los alvéolos llevan un tratamiento que los protege contra la corrosión.
- Grado de protección: IP 44/IP 54/IP 67.
- Resistencia al impacto: IK08.
- Grado de autoextinguibilidad: VO (UL94).
- Resistencia al hilo incandescente: 960°C.
- Presión de bola: 125°C.
Tipos de bases y clavijas:
- Tipo Schuko IP 44/IP 67.
- Baja tensión IP 44.
- Bajísima tensión IP 44.
- Baja tensión IP 67.
- De enclavamiento IP 44-IP 67.
