IMPLASER - IMPRESIONES PLANAS SERIGRÁFICAS, S.L.

SEÑALIZACIONES DE SEGURIDAD - IMPLASER®

• Somos fabricantes y no instaladores, no llegamos al consumidor final, nuestros clientes son los profesionales instaladores.
• Desde nuestro departamento de calidad I+D+i ofrecemos a nuestros clientes un servicio de asesoramiento permanente sobre las leyes y normas UNE relativas a la señalización, vigentes en cada momento.
• Tecnología ultravioleta (UV). Tintas y secados de alta tecnología y sin disolventes. Información medioambiental, las tintas UV no contienen: hidrocarburos aromáticos, disolventes volátiles, metales pesados ni reductores de ozono de acuerdo con la convención de Montreal. Con compromiso de entrega de 11 días.
• El aseguramiento lo tenemos controlado con nuestros fotómetros.
• Fabricamos y aseguramos nuestro material fotoluminiscente con ensayos de cámara salina.
• Las placas de aluminio están acabadas al ácido y llevan protección exterior (barniz).
• Nuestra señalización Implaser® Clase B está normalizada y la Implaser® Clase A certificada marca N.
• Nuestro compromiso de servicio es para nosotros una obligación.
• Estamos comprometidos con la calidad.
• Servicio Península 24 horas.
• Señales: peligro, prohibición, uso obligatorio, evacuación, extinción, etc.
• Trabajamos con la calidad total y el objetivo EFQM 2008.
• Participamos en el proyecto de investigación ART-DECO a nivel mundial.
• Ofrecemos información técnica: documentación sobre legislación, normativa española, reglas de instalación y formatos de auditoría.
• Software en AUTOCAD para la realización de proyectos de señalización en edificios según CTE.
• Señalización a medida:
  • Fabricamos señales con cualquier luminiscencia, forma, picto o texto.
  • En los colores que deseen (asesoramos para el cumplimiento de la ley).
  • Fabricación de 14 días laborales desde la aprobación del diseño.

Señalización fotoluminiscente

• Señalización de seguridad y balizamientos fotoluminiscentes sobre acero, aluminio y plástico.
• Certificados de ensayos realizados según UNE 23035 y en laboratorios autorizados por el comité técnico de certificación de AENOR (CTC/011):
  • Radioactividad: laboratorios AFITI-LICOF.
  • Toxicidad: las pinturas y tintas utilizadas no son tóxicas.
  • Cámara de niebla salina: laboratorios de óptica AIDO.
  • Luminiscencia: laboratorio de óptica AIDO.
  • Autoextinguibilidad: laboratorios AFITI-LICOF.
• Normativa y ensayos: cumple con las Normas:
  • UNE 23033-1:1981.
  • UNE 23034:1988 (identificadas en catálogo).
  • UNE 23035-1:2003.
  • UNE 23035-4:2003.
  • UNE 1115:1985.
  • UNE 53127:2002.
• Legislación:
  • Cumple con RD 485/1997 sobre señalización de seguridad.
  • Cumple con RD 486/1997 sobre lugares de trabajo.
  • Cumple con RD 685/2006 sobre seguridad en túneles de carretera.
  • Cumple con la CTE 2006 (aprobado por RD 314/2006 y modificado por RD 1371/2007).
  • Cumple con el RSCIEI 2003 (aprobado por RD 2267/2004).
• Almacenaje, conservación y limpieza: la temperatura óptima de almacenaje estará entre 15 y 25°C, y con una humedad del 50/10%.
• Instalación: para su correcto funcionamiento la señal deberá estar instalada:
  • En zonas directamente afectadas por iluminación solar o bien dentro de zona de influencia de luminarias.
  • Una señal instalada en zona de sombra no funcionará con buenos rendimientos. Es necesario el aporte inicial de energía para que la señal pueda devolverla en forma de luz.

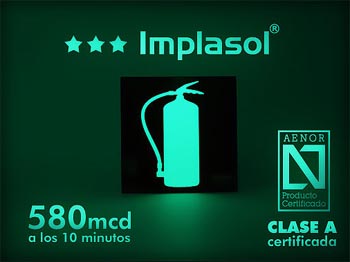

Implasol®:

Señal fotoluminiscente Clase A (según norma UNE 23035/4:2003):

• Señalización de altísima fotoluminiscencia fabricada por encargo para túneles y lugares de luz ambiental baja.
• Características mínimas de luminiscencia declaradas después de cámara de niebla salina:

• Características de los materiales:
  • Material luminiscente sin contenido de fósforo y plomo apreciables (inferior a 0,01%) a base de pigmentos luminiscentes inertes de SrAI2O4: EuDy resistentes a temperaturas superiores a 1.000°C + Protección exterior UV + Barra antialcalina.
  • El espesor total es de aprox. 1,2 mm (±5%).

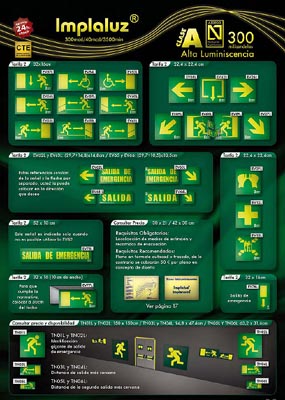

Implaser® Clase A:

Señal fotoluminiscente Clase A (según norma UNE 23035/4:2003):

• Alta luminiscencia.
• Características mínimas de luminiscencia declaradas después de cámara de niebla salina:

• Características de los materiales:
  • Polímero de 1 mm + material luminiscente sin contenido de fósforo y plomo apreciables (inferior a 0,01%) a base de pigmentos luminiscentes inertes de SrAI₂O₄: EuDy resistentes a temperaturas superiores a 1.000°C + protección exterior UV.
  • El espesor total es de aprox. 1,1 mm (±5%).
  • Apta para exteriores.
  • Lavable con agua y detergentes neutros.
  • No se ennegrece al sol.

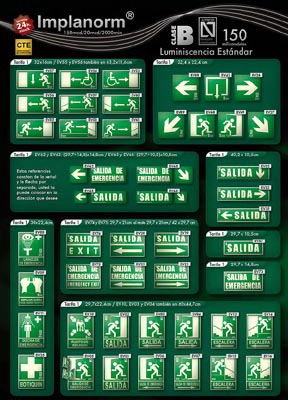

Implaser® Clase B:

Señal fotoluminiscente Clase B (según norma UNE 23035/4:2003):

• Luminiscencia estándar.
• Características mínimas de luminiscencia declaradas después de cámara de niebla salina:

• Características de los materiales:
  • Polímero de 0,7 mm + material luminiscente sin contenido de fósforo y plomo apreciables (inferior a 0,01%) a base de pigmentos luminiscentes inertes de SrAI₂O₄: EuDy resistentes a temperaturas superiores a 1.000°C + protección exterior UV.
  • El espesor total es de aprox. 0,8 mm (±5%).
  • Apta para exteriores.
  • Lavable con agua y detergentes neutros.
  • No se ennegrece al sol.

Señalización para maquinaria

Pegatinas identificativas y publicitarias:

• Tamaños, formas y colores a petición del cliente.
• Materiales plásticos resistentes a la intemperie.
• PVC transparente, blanco, amarillo, etc.
• Impreso con tecnología UV.

Placas de características para maquinaria en general:

• Chapas de aluminio de diferentes grosores tamaños y formas.
• Protección plástica superior para que no se rayen anteriormente a su colocación.
• Barniz de protección exterior.
• Acabados al ácido.
• Diseños personalizados.
• Se pueden servir con adhesivo posterior.

Información según normas UNE para la realización de placas de aluminio para fabricantes de remolques y maquinaria agrícola:

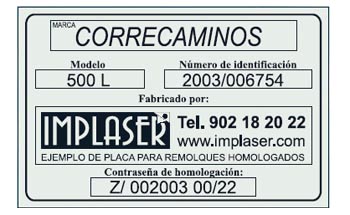

Placas de aluminio para fabricantes de remolques agrícolas UNE 68063:

• Para todos los caracteres de marcado serán empleadas cifras árabes y las letras romanas siguientes: A B C D E F G H J K L M N P R S T U W X Y Z - 1 2 3 4 5 6 7 8 9 0.
• No se deben utilizar las letras: CH, I, LL, Ñ, O, Q - (altura mínima 4 mm).
• Además de la información que ponemos en el ejemplo, se puede incluir: peso total admisible y por ejes.

Placas de aluminio para fabricantes de remolques categoría "0" UNE 26314 - según directiva 76/114/CEE:

• Para todos los caracteres de marcado serán empleadas cifras árabes y las letras romanas siguientes: A B C D E F G H J K L M N P R S T U W X Y Z - 1 2 3 4 5 6 7 8 9 0 - (altura mínima 4 mm).
• No se deben utilizar las letras: CH, I, LL, Ñ, O, Q.
• La siguiente placa contiene la información mínima requerida para remolques de 2 ejes y deberá ser tal cual aparece en el dibujo siguiendo las restricciones antes mencionadas.
• Si se quiere añadir más datos a la placa del fabricante, deberán añadirse al lado o debajo del recuadro (negrita).
• Para semirremolques indicar Mma en el pivote de acoplamiento.

Pegatinas para la prevención de riesgos laborales en stock:

Pictogramas y señales de seguridad según norma ISO 11684:

• Etiquetas autoadhesivas realizadas en material plástico con adhesivo permanente.
• Resistentes a la intemperie.
• Impresas con tecnología UV.

Pegatinas para la prevención de riesgos laborales personalizadas:

Pictogramas y señales de seguridad según norma ISO 11684:

• Etiquetas autoadhesivas realizadas en material plástico con adhesivo permanente.
• Resistentes a la intemperie.
• Impresas con tecnología UV.
• Stock permanente.
• Diseño personalizado.
• También podemos añadirle sus datos.

Pegatinas para elevadores en stock:

• Etiquetas autoadhesivas realizadas en material plástico con adhesivo permanente.
• Resistentes a la intemperie.
• Stock permanente.
• Impresas con tecnología UV.
• Se pueden realizar diseños personalizados.
• Varias dimensiones (consultar).
• De obligación, peligro, etc.
• Servicio en 24 horas.

Señalización para seguridad

Balizamientos fotoluminiscentes:

• Para suelos: grosor 0,5.
  • Advertencia de prohibición: 5x100.
  • Advertencia de peligro: 5x100.
  • Delimitación de suelo: 6x100.
  • Delimitación borde andén: 10x100.
  • Delimitación borde andén con texto: 10x100.
• Para paredes: medida 6x100, grosor 0,5 ó 0,7.
  • Pegar pared antigrafiti.
  • Pegar pared.
  • Para lama.
  • Para lama antigrafiti.
  • Pegar pared antigrafiti direccional.
  • Pegar pared direccional.
  • Para lama direccional.
  • Para lama antigrafiti direccional.
• Para escaleras ascendentes: medida 3,5x100, grosor 0,5 ó 0,7.
  • Arranque antigrafiti escalera.
  • Arranque antigrafiti lama.
  • Arranque escalera.
  • Arranque para lama.
  • Para lama antigrafiti.
  • Para pegar escalera antigrafiti.
  • Para lama.
  • Para pegar escalera.
• Para escaleras descendentes: medida 3,5x100, grosor 0,5.
  • Escalones.
  • Primer escalón.
• Huellas: grosor 0,5.
  • Dirección de suelo triangular: 9,3x11.
  • Huella y contrahuella en escalera: (30+2)x6.
  • Direccional de suelo rectangular: 11,5x18.
  • Dirección de suelo redonda grande: Ø 13.
  • Dirección de suelo redonda pequeña: Ø 10.
  • Botones para contrahuellas: Ø 4,5.
• Para tornos: medida 3,5x50, grosor 0,5 ó 0,7.
  • Torno bidireccional.
  • Torno unidireccional.
• Para puertas: medida 24x10.
• Rollos luminiscentes: medida 3x5 ó 6x5 m.

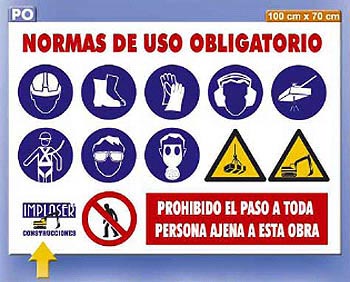

Placas de obra:

• Señales de peligro, prohibición y uso obligatorio.
• Placas de obras:
  • Personalizables con el logo de su empresa.
  • Se sirven con o sin agujeros ya realizados para su fácil colocación en vallas.
  • En polímero autoextinguible de 0,4 ó 1 mm o en lona con corchetes.
• Señales de la ley antitabaco 28/2005:
  • También bilingües: catalán, euskera, gallego y valenciano en conformidad a la ley 28/2005.

Señalización de zonas y obras:

• Cinta perimetral:
  • Fabricadas con material plástico de alta resistencia.
  • No adhesiva.
  • Diferentes anchuras.
  • Se pueden personalizar.
• Bandas reflectantes: 10 ó 5x90 cm.
• Cinta de delimitación de zona de trabajo:
  • Fabricadas con material plástico.
  • Alta resistencia al paso de personas y carretillas.
  • Adhesivas. Modelos: amarillo/negro, blanco/rojo y amarillo.

Señalización vial:

• Señales: prohibición, obligación, peligro, obras y balizamientos.
• Balizamientos:
  • Cadena.
  • Rampa deceleradora.
  • Cono 50/75 ó 46.
  • Baliza abatible.
  • Espejo.
  • Paleta de obras.
  • Mediana, plástico portátil de 1x0,80 ó 2x0,50 m.

Sistemas de fijación

• Marcos de aluminio:
  • Marcos estándar. Se pueden servir con tornillo antirrobo.
  • Marcos antivandálicos tipo Renfe. Modelo estándar con tornillo antirrobo.
  • Marcos de doble cara. Para colgar del techo en recorridos de evacuación.
  • Marcos antivandálicos Tipo A. Modelo reforzado.
  • Kit adhesivo doble cara. Cuatro cuadrados con adhesivo de doble cara para fijar las señales sin necesidad de otro medio de sujeción, 4x4 cm.
• Soportes: enganches, ganchos y cables.
• Banderolas y panorámicas: soporte paredes para señales. Tipos: lamas aluminio; panorámicas de plástico o aluminio; banderolas lama/aluminio, plástico, aluminio o especial.
• Lamas para balizamiento: para colocar los balizamientos basta con deslizarlos sobre la lama, excepto algún modelo que es necesario adhesivo. Largo hasta 2 m.
• Cintas de balizamiento: personalizadas, perimetrales o de peligro. Varios colores y dimensiones. Hay modelos antideslizantes.

Complementos de señalización

Argollas para extintores y bies:

• Argollas obligatorias según modificación publicada en el B.O.E. nº 101 de fecha 28/04/98 del Real Decreto 1.942/1993 referido al reglamento de instalaciones de protección contra incendios.
• Ticador para argollas de regalo, según pedido.
• Medidas estándar, consultar.
• Para extintor:
  • Carro 25, 50 y 100 kg. Ø 61, medidas 14x8,6 cm.
  • Carro 25 y 50 kg. Ø 52, medidas 10,3x7,2 cm.
  • Extintor 1 ÷ 12 kg. Ø 45, medidas 9,2x6,5 cm.
  • Sólo extintor 6 y 9 kg con cuello. Ø 40, medidas 9,2x6,5 cm.
  • Extintor 2, 5 y 10 kg. Ø 36, medidas 9,2x6,5 cm.
  • Bocas de incendios, medidas 7,5x5,5 ó 9x5,5 cm.

Etiquetas de mantenimiento:

• Etiquetas revisión: 12x8 cm.
• Etiqueta mantenedor: 13x6,5 cm.
• Diseño personalizado de las etiquetas para cada cliente:
  • Material adhesivo permanente blanco y transparente.
  • Posibilidad de tinta especial para escribir encima.
  • Resistente a la intemperie.
  • También fotoluminiscente.

Etiquetas de inspección técnica:

• Etiqueta de inspección técnica: 7,0x3,5 cm.
• Etiqueta impresa con tinta especial para poder escribir encima.
• Publicación el BOE.

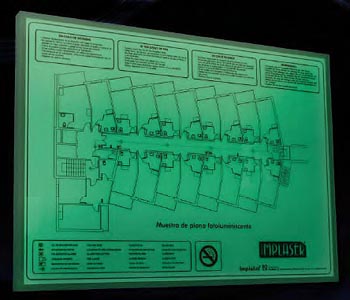

Planos de evacuación:

• Planos de evacuación en cualquier tamaño y luminiscencia.
• Requisitos obligatorios: plano en formato digital y su localización de medios de extinción y recorridos de evacuación.
• Requisitos recomendados: plano en formato AUTOCAD válido a trazado.
• Marcos para planos: de aluminio, alto x largo 21,0x29,7 ó 29,7x42,0 cm. Resto de marcos, consultar.
• Portaplanos: alto x largo 21,0x29,7 ó 29,7x42,0 cm. Portaplanos para zonas de ubicación móvil.

Otros productos:

• Señales de tráfico.
• Señales a medida para compañías de seguridad.
• Paneles de suelo mojado: con picto y texto en las dos caras y personalizable.

Otros productos fotoluminiscentes

• Cascos:
  • Norma fotoluminiscente: UNE 23035.
  • Niveles fotoluminiscentes: 310 mcd/94 mcd/3.000 min.
  • Normas específicas: ANSI Z89.1, sección 9.4.
• Chalecos:
  • Norma fotoluminiscente: UNE 23035.
  • Niveles fotoluminiscentes: 176 mcd/16 mcd/480 min.
  • Normas específicas: EN 471.
• Balizas:
  • Norma fotoluminiscente: UNE 23035.
  • Niveles fotoluminiscentes: 250 mcd/40 mcd/3.000 min.
  • Normas específicas: UNE-EN-1463 (1); ASTM D 4280; UNE 135 200 (2); UNE 135 200 (3); UNE 135 274; UNE-EN 1824; UNE 135 277 (1); UNE 135 287; UNE-EN 1423; UNE-EN 1424; UNE-EN 1436 y UNE-EN 1790.

Alumbrado de señalización - IMPLALED®

Banderolas leds:

• Iluminación: leds 45/100 lm.
• Autonomía: 3 h.
• Autotest.
• Para colocar en pared, techo o colgante.
• Dimensiones: 11,5x28,3x3,4 - 8,5x34,3x3,4 y 23,5x44,3x3,4 cm.

3D leds:

• Iluminación: leds.
• Autonomía: 1,5 ó 3 h.
• Autotest.
• Dimensiones: 31x31x34 cm.

Project leds:

• Iluminación: leds.
• Autonomía: 1,5 ó 3 h.
• Autotest.
• Dimensiones: 38x26x5 - 48x32x5 y 63x40x5 cm.

Tunnel light:

• Iluminación: 15 ó 18 W, 85/310 lm.
• Autonomía: 1,5 ó 3 h.
• IP65.
• Dimensiones: 48x48x10,5 y 63x63x10,5 cm.

Guía de señalización

Formación sobre señales: normas y leyes:

Normativa de seguridad contra incendios de obligado cumplimiento para la señalización:

• UNE 23033/1981. Colores, formas y pictogramas de las señales.
• UNE 23034/1988. Medidas y pictogramas para la evacuación.
• UNE 23035-4/2003. Sobre fabricación, ensayos e identificación de señales fotoluminiscentes.

Legislación:

• RD 314/2006: código técnico de la edificación (CTE).
• RD 1371/2007: modificaciones al código técnico de la edificación (CTE).
• RD 2267/2004: reglamento de seguridad contra incendios en edificios industriales (RSCIE).
• RD 485/1997: prevención de riesgos laborales; señalización en el trabajo.
• RD 486/1997: prevención de riesgos laborales; lugares de trabajo.

SOFTWARE PARA LA SEÑALIZACIÓN DE EDIFICIOS - IMPLACAD®

El software consta de dos partes, una es la biblioteca de señales para AUTOCAD, y la segunda parte es la herramienta de adecuación en la colocación y distancias máximas legales de observación de las señales, asegurando así en todo momento el correcto cumplimiento de la normativa cliente. El software es una nueva ayuda a nuestros clientes instaladores y proyectistas en su labor diaria de señalización, y, por tanto, va a ser un producto que se entregará gratuitamente a todos ellos sin coste alguno. De este modo, y junto con nuestras familias de señales fotoluminiscentes certificadas por AENOR Implaser® Clase B e Implaser® Clase A, aseguramos el cumplimiento de toda la legislación vigente. Otra característica de IMPLASER® es que, al ser fabricantes, podemos realizar cualquier tipo de señal y luminiscencia (podemos llegar a realizar hasta 800 mcd/m² a los 10 minutos), y por tanto, tenemos capacidad de producción y logística para apoyar a nuestros clientes para afrontar cualquier tipo de instalación.
