Tuberías de hormigón armado por vibro-compresión
Diámetro interno (mm)	1.500	1.800	1.800	2.000	2.500
Clases	Todas	C60 - C90	C135 - C180	Todas	Todas
Espesor (mm)	160	161	190	210	250
Longitud útil (mm)	2.300	2.300	2.300	2.300	2.300
Diámetro externo (mm)	1.820	2.122	2.180	2.420	3.000

Juntas de goma:

Características:

• Anillos continuos que confieren a la unión de los tubos estanqueidad y flexibilidad.
• Las juntas de goma para estanqueidad de tubos de hormigón cumplen con la norma UNE EN 681-1.
• El diseño de la junta permite un cierto ángulo de giro que varía entre 0,25° y 2°, según el tipo de junta y el diámetro del tubo.
• Lubricante: compatible con elástómeros, anticorrosivo tixotrópico, no gotea y no contiene agua.
• Fabricados con hormigón HM-25 (Fck = 25 MPa).
• Las medidas y pesos son nominales.

Modelos:

Modelo ISM:

• La junta incorporada se ancla al hormigón durante el proceso de fabricación del tubo. Las juntas se fabrican con las dimensiones ajustadas al espacio anular entre los tubos y su posición queda asegurada por sus puntos de anclaje. La junta está compuesta por dos partes: la primera parte (con forma de cuña) hace la función de estanqueidad y la segunda parte se utiliza en el proceso de fabricación del tubo.

Modelo IS:

• La junta incorporada se ancla en el hormigón durante el proceso de fabricación del tubo, en la zona de enchufe. Las juntas se fabrican con las dimensiones ajustadas al espacio anular entre los tubos y su posición queda asegurada por sus puntos de anclaje. La junta incorporada se fabrica en 3 secciones: IS-12, IS-14 e IS-18, para tubos de DN250 hasta DN1200.

Material:

• Caucho sintético etileno propileno (EPDM). Elastómero diseñado para la estanqueidad de las tuberías de drenaje, de evacuación y de agua de lluvia. Dureza: 50. Caucho diseñado para el cumplimiento de los requisitos de los materiales según norma UNE EN 681-1.

Marcos.

Marcos prefabricados de hormigón armado:

Características:

• Piezas prefabricadas de hormigón armado de sección interior rectangular, y destinadas principalmente a galerías o pozos subterráneos.
• Son machihembradas y como opción se pueden suministrar con junta de goma.
• Normas:
• Instrucción de hormigón estructural EHE.
• Obras de paso de carreteras. Colección de pequeñas obras de paso 4.2.IC.
• IAP.
• Tipos: cada tipo contempla las siguientes hipótesis de cálculo:
• Sobrecargas de tierra.
• Carga de tráfico de 600 kN.
• Sobrecarga de uso de 20 kN/m².
• Fabricadas con hormigón HA-35 (Fck = 35 MPa).
• Armadura:
• Barras corrugadas de acero B-500-S.
• Mallas electrosoldadas de acero B-500-T.

Datos técnicos:

• Peso: 9.200 ÷ 13.500 kg.
• Espesores:
• Pared: 17 - 20 - 25 y 30 mm.
• Solera/Ax.: 20 - 25 y 30 mm.
• Longitud útil: 1,20 ÷ 2,30 m.
• Anchura interior: 2,00 ÷ 4,00 m.
• Altura interior: 2,00 ÷ 4,00 mm.

Pozos.

Conos asimétricos:

Características:

• Modulo reductor del pozo de registro de hormigón en masa.
• Fabricados con hormigón HM-25 (Fck = 25 MPa).

Datos técnicos:

• Para conos de Ø 120/60x75:
• Altura: 750 mm.
• Peso: 636 kg.
• Espesor: 100 mm.
• Para conos de Ø 100/60x80:
• Altura: 800 mm.
• Peso: 590 kg.
• Espesor: 100 mm.
• Para conos de Ø 80/60x60:
• Altura: 600 mm.
• Peso: 250 kg.
• Espesor: 75 mm.

Anillos para pozos de registro y para pozos de captación de aguas:

Características:

• Anillos de hormigón en masa machihembrados para pozos de registro y pozos de captación de aguas.
• Fabricados con hormigón HM-25 (Fck = 25 MPa).

Datos técnicos:

• Peso: 500 - 860 y 1.065 kg/ml.
• Espesores: 70 - 100 y 110 mm.
• Longitud útil: 500 ó 1.000 mm.
• Diámetro interior: 800 - 1.000 y 1.200 mm.
• Diámetro exterior: 940 - 1.200 y 1.420 mm.

Arquetas.

• Fabricadas con hormigón HM-25 (Fck = 25 MPa).

Arquetas de saneamiento:

Tipos:

• Arquetas de saneamiento estándar.
• Arquetas de tomas de muestras.
• Arquetas separador de grasas.
• Arqueta 63x63 sifónica con fondo.
• Arquetas de denominación Imbornal 3 modelos:
• Emasesa.
• Aljarafesa.
• Huesna.
• Arquetas de drenaje y riego.

Datos técnicos:

• Peso: 38 ÷ 1.435 kg.
• Espesores: 30 ÷ 100 mm.
• Altura: 300 ÷ 1.000 mm.
• Diámetro: 150 ÷ 650 mm.

Arquetas de electricidad:

Tipos:

• Arquetas A-1/A-2 de baja y media tensión.
• Arquetas paso eléctrico A-5 recta baja tensión.

Datos técnicos:

• Peso: 40 ÷ 1.170 kg.
• Espesores: 56 ó 90 mm.
• Altura: 30 ÷ 1.200 mm.

Arquetas de telecomunicaciones:

Tipos:

• Arquetas para telefonía.
• Arquetas para telefonía con marcos y accesorios.
• Arquetas para fibra óptica.
• Arquetas y accesorios:
• Tapas y marcos para arquetas "in situ" de telefonía.
• Tapas de arqueta con marco galvanizado y cierres.

Datos técnicos:

• Dimensiones: 30x30x60 ÷ 120x70x100 mm.
• Peso: 30 ÷ 1.555 kg.
• Espesores: 80 ó 100 mm.

Tapas de arquetas:

Tipos:

• Tapa hormigón armado simple.
• Tapa hormigón armado con marco y cerco metálico.

Datos técnicos:

• Dimensiones: 350x350 ÷ 2x(1.200x590) mm.
• Peso: 9 ÷ 265 kg.
• Espesores: 30 ÷ 60/100 mm.

Pavimentación (Precoan).

Bordillos:

Características:

• Los bordillos están constituidos en su integridad por un núcleo de hormigón y una doble capa de mortero de acabado en su cara vista.
• Las tolerancias admisibles sobre las dimensiones básicas de la pieza son:
• Altura: ± 0,5 cm.
• Anchura: ± 0,3 cm.
• Longitud: ± 0,5 cm.
• La conicidad y el alabeo no exceden los 5 mm.
• El valor medio de absorción de agua (CA) no será mayor que el 9,0% en masa.

Datos técnicos:

• Dimensiones: 50x25x15/12 ÷ 100x28x17/14 mm.
• Peso: 44 ÷ 131 kg/ml.
• Características técnicas de los bordillos: Norma UNE EN 1340.

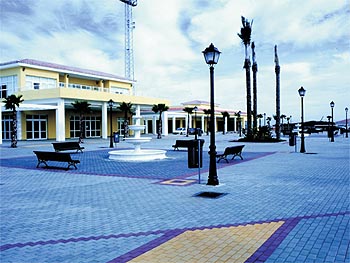

Adoquines:

Características:

• Unidad de hormigón utilizada como material de pavimentación que satisface las siguientes condiciones:
• El ancho es mayor o igual a 100 mm.
• La longitud total dividida por su espesor será menor o igual a 4 cm.
• Colores estándar de fabricación: gris, blanco, albero, salmón, negro, verde y rojo.
• Acabados - terminaciones: bicapa lisa, duro granito, granallado, chino lavado, beteado y monocapa envejecido.
• La resistencia al esfuerzo de rotura no es inferior a 3,6 MPa.
• Los adoquines poseen un desgaste por abrasión no superior a 23 mm, como se exige a los adoquines correspondientes a zonas sometidas a fuerte abrasión.
• Se aceptará que exista una impermeabilidad al agua suficiente cuando la absorción total o individual de cada una de las mobetas que componen la muestra no sea mayor del 6%.
• Modelos: Holanda, Almería, Uni, Híspalis, Unidekor, Mezquita, Granada, Badajoz, Huelva, Rota, Arco Rústico, Guadalquivir, Madrid, Madrid Especial, Románico, Alcázar y Nazaret.

Datos técnicos:

• Dimensiones: 100x100 ÷ 235x170 mm.
• Peso: 90 ÷ 255 kg/m².
• Espesores: 4 ÷ 12 mm.
• Las dimensiones nominales de los adoquines tienen las siguientes tolerancias máximas (de acuerdo con la norma UNE 127015):
• Para adoquines con espesor nominal menor de 100 mm: longitud y anchura ± 2 mm y espesor ± 3 mm.
• Para adoquines con espesor nominal igual o superior a 1.000 mm: longitud y anchura ± 3 mm y espesor ± 4 mm.
• No son admisibles diferencias superiores a 3 mm entre dos medidas de longitud, anchura y espesor efectuadas sobre un adoquín individual.

Baldosas:

Características:

• Unidad de hormigón utilizada como material de pavimentación que satisface las siguientes condiciones:
• Su longitud total no excederá de 1 m.
• Su longitud total dividida por su espesor será mayor a 4.
• Colores estándar de fabricación: gris, blanco, albero, salmón, negro, verde y rojo.
• Acabados-terminaciones: bicapa lisa, duro granito granallado y chino lavado.
• Modelos: Holanda, Conil, Sevilla, Rota y Roma.
• La resistencia al esfuerzo de flexión no es inferior a 3,5 MPa.
• Las baldosas tendrán un desgaste por abrasión no superior a 23 mm.
• Se aceptará que exista una impermeabilidad al agua suficiente cuando la absorción total o individual de cada una de las probetas que componen la muestra no sea mayor del 6%.

Datos técnicos:

• Dimensiones: 200x100 ÷ 600x400 mm.
• Peso: 90 ÷ 255 kg.
• Espesores: 4 - 6 y 8 cm.
• Las dimensiones nominales de las baldosas tienen las siguientes tolerancias máximas de acuerdo con UNE 127022 EX:
• Longitud y anchura: ±2 mm.
• Espesor: ±3 mm.
• No son admisibles diferencias superiores a 3 mm entre dos medidas de longitud, anchura y espesor efectuadas sobre una baldosa individual.
• La concavidad o convexidad máxima para las baldosas Precoan no será superior al 0,5% de la medida de la longitud de la cara.

Piezas complementarias:

• Alcorques:
• Fabricado en doble capa.
• Colores estándar de fabricación: gris, blanco, albero, salmón, negro, verde y rojo.
• Acabados-terminaciones: bicapa lisa.
• Dimensiones: 1.200x1.200 u 800x800 mm.
• Diámetro: 600 ó 1.000 mm.
• Peso: 50 u 86 kg.
• Canaleta Modelo C-40:
• Hormigón HM-20 (Fck = 20 MPa).
• Fabricado en doble capa.
• Dimensiones: 100x400x500 mm.
• Peso: 40 kg.
• Pavigrás:
• Dimensiones: 8x40x60 mm.
• Peso: 32 kg.

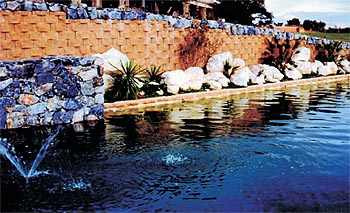

Muros de contención (Keystone).

• Colores estándar de fabricación: gris, crema, albero y terracota.
• Para dos tipos de bloque:
• Geored: compuestos por pernos de fibra de vidrio de alta resistencia y durabilidad de 120 años.
• Metálico: compuesto por pernos de acero B500 galvanizado y una durabilidad mayor a 75 años.

Unidad estándar:

• Peso: 50 kg.
• Dimensiones: 200x450x530 mm.
• Superficie útil de la cara vista: 900 cm².
• Resistencia a compresión: 21 MPa.
• Porcentaje de absorción: 6-8% máx.
• Terminaciones: soft split.

Unidad Compac:

• Peso: 38 kg.
• Dimensiones: 200x450x300 mm.
• Superficie útil de la cara vista: 900 cm².
• Resistencia a compresión: 21 MPa (Geored) y 28 MPa (anclaje metálico).
• Porcentaje de absorción: 6-8% máx. (Geored) y 5% máx. (anclaje metálico).
• Terminaciones: soft split.

Unidad Century Walls:

• Peso: 16 kg (pequeña) - 24 kg (media) y 38 kg (grande).
• Dimensiones (A): 18 mm (pequeña) - 28 mm (media) y 45 mm (grande).
• Superficie útil de la cara vista: 360 cm² (pequeña) - 560 cm² (media) y 900 cm² (grande).
• Resistencia a compresión: 21 MPa.
• Porcentaje de absorción: 6-8% máx.
• Terminaciones: soft split, Maltratado.

Muros de jardinería (Keystone).

Unidad Country Manor:

• Peso: 16 kg (pequeña) - 24 kg (media) y 38 kg (grande).
• Dimensiones (A): 10 mm (pequeña) - 26 mm (media) y 36 mm (grande).
• Superficie útil de la cara vista: 150 cm² (pequeña) - 390 cm² (media) y 540 cm² (grande).
• Resistencia a compresión: 21 MPa.
• Porcentaje de absorción: 6-8% máx.
• Terminaciones: soft split, maltratado.

Unidad Garden Wall:

• Peso: 10,5 kg.
• Dimensiones: 95x293x194 mm.
• Terminaciones: soft split.

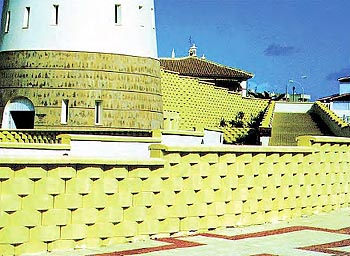

Muros de protección (Precoan).

Muro decorativo:

• Fabricados en hormigón HM-20 (Fck = 20 MPa).
• Peso: 35,6 kg.
• Alturas máx. recomendables con diferentes ángulos de inclinación.
• Dimensiones pieza muro:
• Largo: 300 mm.
• Ancho: 300 ó 364 mm.
• Altura: 175 mm.

Protección de taludes.

Armorflex:

Datos técnicos:

• Bloques:
• Longitud: 34 ó 39,37 cm.
• Anchura: 40 ó 44,20 cm.
• Espesor: 8 ÷ 22,86 cm.
• Peso: 18 ÷ 65,77 kg.
• Peso por m²: 14 ÷ 39,20 Mpa.
• Área hueca por m²: 10% ó 20%.

Edificación.

Para más información ver catálogos

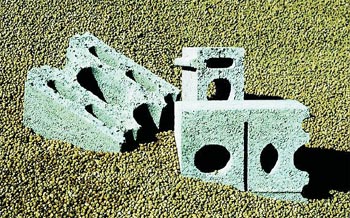

Bloques de hormigón de áridos ligeros.

Thermo-Bloque:

Características:

• Thermobloque son bloques multicámara de hormigón de áridos ligeros.
• Sus principales propiedades son:
• Excelente aislamiento e inercia térmica.
• 30% de ahorro en climatización.
• Buen aislamiento acústico.
• Resistencia al fuego.
• Eliminación de condensaciones.

Aplicaciones:

• Cerramientos no estructurales de edificaciones que precisen confort térmico y aislamiento acústico como: viviendas, edificios públicos, locales comerciales, naves industriales, etc.
• Medianerías; en edificaciones donde precisamos un alto nivel de aislamiento acústico, térmico y resistencia al fuego como: viviendas de un mismo edificio, separación de viviendas adosadas, habitación de hospitales, aulas de colegios, habitaciones de hoteles, salas de máquinas, trasteros, garajes, etc.

Modelos:

• Bloque de muro.
• Bloque de esquina.
• Bloque de medianería.
• Bloque cortable.
• Bloque medio.
• Bloque tapón.
• Bloque paso de pilares.
• Medio bloque.
• Tercio de bloque.
• Zuncho.
• Plaqueta.
• Dintel.

Datos técnicos:

• Longitud (± 4 mm): 300 ó 495 mm.
• Espesor (± 4 mm): 120 ÷ 290 mm.
• Altura (± 5 mm): 190 mm.
• Espesor de pared: 18 ó 20 mm.
• Densidad real: 1.375 - 1.550 y 1.675 kg/m³.
• Densidad aparente: 885 - 1.000 y 1.100 kg/m³.
• Resistencia a flexotracción: ³ 0,8 N/mm².
• Resistencia a compresión: ³ 3 ó 4 N/mm².
• Absorción de agua por inmersión: media £ 9 / individual £ 11.
• Absorción de agua por capilaridad: coeficiente medio £ 5 / individual £ 7.
• Retracción y entumecimiento: £ 0,5 mm/m.
• Atenuación acústica: ³ 45 ó 55 dBa.
• Coeficiente de transmisión térmica: 0,6 ÷ 0,91 kcal/m² h °C.
• Resistencia al fuego: 240 minutos.
• Peso: 140 ÷ 295 kg/m².

Bovedillas y reticulares.

Bovedillas:

• Altura: 130 ÷ 300 mm.
• Peso hormigón: 17,25 ÷ 25,95 kg/ud.
• Peso arlita: 11,44 ÷ 20 kg/ud.

Reticulares:

• Dimensiones (altura x ancho x largo): 200x200x600 ÷ 700x250x230 mm.
• Peso hormigón: 22,10 ÷ 32,25 kg.
• Peso arlita: 15 ÷ 28,70 kg.
