SISTEMAS PORTACABLES.

Bandejas y canales metálicos.

Para más información ver catálogos

Rejiband®.

La bandeja de varillas de acero electrosoldadas líder del mercado, con borde de seguridad que evita daños a las personas y a los cables.

De fácil manipulación, su sistema “cortar, doblar y unir” permite adaptarse fácilmente a cada instalación y proporciona un ahorro de montaje superior al 30%.

Es ligera, ofrece la máxima ventilación y limpieza, proporciona gran resistencia y elasticidad, y permite la construcción de accesorios en obra.

Dispone de una amplísima gama de accesorios: soportes Click, Omega, reforzados, sistemas para salida de fibra óptica... así como diferentes acabados/materiales: electrozincado, galvanizado en caliente, acero inoxidable AISI 304 y 316.

La bandeja Rejiband® dispone de un sistema de montaje específico para instalaciones bajo falso suelo. Este sistema permite una rápida, flexible y fácil instalación, garantizando la máxima limpieza y ventilación. Rejiband® falso suelo se instala con una gama completa de soportes y accesorios específicos para este tipo de instalaciones.

Pemsa contribuye a la protección del medioambiente, eliminado el cromo hexavalente en sus procesos de producción, fabricando su bandeja portacables Rejiband® BYCRO de acuerdo a las últimas normativas medioambientales.

Características:

• Acorde a las Directivas Medioambientales RoHS 2002/95/CE y RAEE 2002/96/CE.
• Libre de cromo hexavalente.
• Mejor protección anticorrosión.
• Aspecto diferenciador dorado irisado.

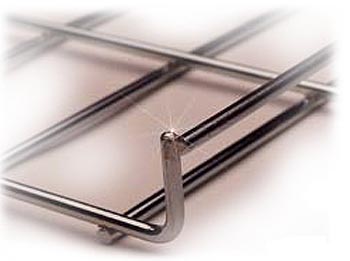

• Borde de seguridad de forma redondeada que evita daños a las personas que los manipulan y a los cables.

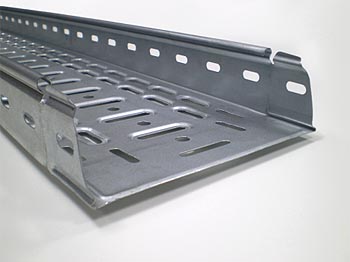

Pemsaband®.

La bandeja de chapa fabricada en línea, en un proceso integrado automático partiendo de bobinas de chapa de acero.

Las perforaciones embutidas proporcionan máxima resistencia a igual peso y espesor. Además, los cables se encuentran protegidos. La resistencia longitudinal se incrementa a través de un perfilado en los extremos del borde lateral. La tapa encastrable es segura y fácil de instalar, sin necesidad de grapas ni tornillos.

El canal metálico Pemsaband® requiere la utilización de la tapa. Este canal puede tener o no perforaciones según el IP que se necesite.

• Canal metálico perforado con tapa: IP 2x.
• Canal metálico ciego con tapa: IP 4x.

Sistema Pemsaband®:

Pemsa amplía su gama de bandejas de chapa Pemsaband®, creando nuevas referencias, anchos y espesores que cumplen con todas las exigencias y demandas del mercado.

También ha optimizado su gama de bandejas metálicas, desarrollando un nuevo sistema enchufable que aumenta la facilidad de conexión entre tramos y reduce enormemente su tiempo de instalación. Gracias a este sistema Click, no es necesario ningún tipo de unión, utilizando únicamente dos tornillos para su ensamblaje.

La gama de bandejas Pemsaband®SX está diseñada y fabricada bajo los estándares más exigentes de calidad, partiendo de la norma de producto IEC 61537. Esta calidad viene avalada por el marcado N de AENOR, que garantiza todas sus características técnicas y por la Certificación de Resistencia al Fuego E90.

Está disponible en versión perforada (estándar) y ciega en acabado galvanizado sendzimir G.S. en versión Click para las alas 35 y 60 en los anchos de 100 a 600 mm y con uniones para alas 85 y 100.

Pemsaband®SX está disponible también en acabado galvanizado en caliente G.C. en versión con uniones en ala 35, 60, 85 y 100.

• Pemsaband RX 60.
• Pemsaband RX 85.
• Pemsaband RX 100.

Pemsaband®LX es una bandeja de chapa de base embutida y perforada para cargas ligeras, con Sistema Click de unión rápida disponible en ala 35 y 60.

• Pemsaband LX 35.
• Pemsaband LX 60.

El canal metálico de los sistemas Pemsaband® requiere la utilización de la tapa. Este canal puede tener o no perforaciones según el IP que se necesite. Canal metálico perforado con tapa: IP 2x. Canal metálico ciego con tapa IP 4x.

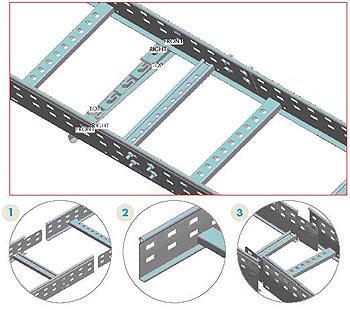

Megaband®.

Es una bandeja de escalera para grandes cargas y entornos industriales.

Unión de bandejas mediante sistema Click (enchufable), que supone un notable ahorro en uniones y tiempo de instalación.

Borde de seguridad curvado, similar a Pemsaband®, que proporciona máxima seguridad y rigidiza en perfil de la bandeja aumentando las cargas.

Los travesaños con disposición alterna, hacia arriba y hacia abajo, aumentan las posibilidades de fijación de los cables.

Características:

• Tramos de 3 y 6 metros.
• Anchos de 100 a 1.000 mm y alturas de 60 - 85 - 100 y 120 mm.
• Gama estándar, reforzada y muy reforzada.
• Acabado GC (galvanizado en caliente).
• Capacidad de carga (CTA) muy elevada.
• Amplia gama de accesorios: curva 90°, T, cruce, curva articulada, cambio de nivel.

Rejitech®.

Es la bandeja específica para techos y falsos techos. Es una bandeja de varillas de acero electrosoldadas de alta resistencia, que presenta múltiples ventajas.

Su diseño evita la acumulación de polvo y suciedad. Proporciona máxima limpieza y una manipulación más rápida y cómoda.

La reducción del tiempo de montaje es superior al 55%, pues ha sido diseñada para que se fije al techo con un simple tornillo. El acceso lateral del cable lo garantiza su diseño abierto.

El ahorro en materiales es superior al 40% y, al estar fabricada en tramos de 2 m, presenta una gran facilidad de transporte, fácilmente acoplable en furgoneta.

Presenta, además, una fácil y cómoda manipulación de los cables al estar éstos totalmente visibles.

• Instalación rápida sin uniones ni curvas.
• El montaje requiere un solo operario.
• Cables ordenados.
• Facilidad de modificaciones.
• Mínima altura.
• Introducción lateral de cables.
• Máxima ventilación.

Inducanal®.

Es un canal metálico de dimensiones reducidas, indicado para instalaciones industriales.

Presenta una gran resistencia al impacto y a la temperatura, y está provisto de perforaciones, que facilitan la salida de cables.

El canal metálico Inducanal® requiere la utilización de tapa IP 2x.

Está disponible también la versión Inducanal® Click que presenta un ahorro económico y un montaje más sencillo y económico.

Características:

• Borde de seguridad.
• Perfilado lateral.
• Tapa encastrable.

Soportes, estructuras y tornillería.

En cualquier instalación industrial, eléctrica, neumática, hidráulica, etc., tan importante o más que los propios conductos son los elementos de apoyo (soportes y estructuras). Si éstos no poseen las características adecuadas, fallará toda la instalación. Para evitarlo y conseguir a priori una instalación correcta, Pemsa ha desarrollado una gama completa de soportes según norma IEC 61.537 y un sistema de estructuras en acero con protección sendzimir y galvanizado caliente, que con sus accesorios, permite la fácil construcción y modificación, sin necesidad de soldadura, de todo tipo de estructuras habituales en este tipo de instalaciones industriales.

Pemsa dispone de una gama completa de soluciones de instalación:

• Soportes Omega SPLUS.
• Soportes Reforzados RPLUS.
• Soportes para instalaciones en Techo / Falso Techo.
• Soportes para instalaciones en Suelo / Falso Suelo.
• Soportes para instalaciones en Pared Vertical / Horizontal.
• Soportes para instalaciones en Techo / Péndulos.
• Soportes para instalaciones en Exterior / Interior / Ambientes muy corrosivos.
• Estructuras para montajes especiales.
• Arandelas, tornillos y tuercas.

Bandejas metálicas Pemsa.

Características y beneficios de las bandejas metálicas Pemsa:

• Eliminan la posibilidad de que la bandeja actúe como elemento de propagación del fuego.
• Eliminan los riesgos por inhalación de gases tóxicos o halógenos.
• Facilitan disponer del tiempo y visibilidad suficiente para lograr la completa evacuación de las personas, así como el acceso a los focos de incendio por parte de los bomberos.
• Eliminan los efectos nocivos sobre equipos o circuitos electrónicos o informáticos por el efecto corrosivo que los humos puedan tener sobre ellos.

Tuberías, racores, prensaestopas y accesorios.

Pemsa dispone de una gama completa de tubos flexibles con muy buena resistencia al impacto, metálicos recubiertos de PVC, así como aislantes (poliamida o PVC).

Se emplean para la protección mecánica de cables eléctricos en instalaciones de aparatos eléctricos, máquinas de todo tipo, instalados en ambientes húmedos, agresivos, etc.

Pemsa dispone también de una gama completa de racores fabricados en poliamida y metálicos IP-40 / IP-54 / IP-63, con rosca PG y métrica, así como prensaestopas, fabricados en poliamida y metálicos IP-54 / IP-68 también en PG y métrica.

Para más información ver catálogos

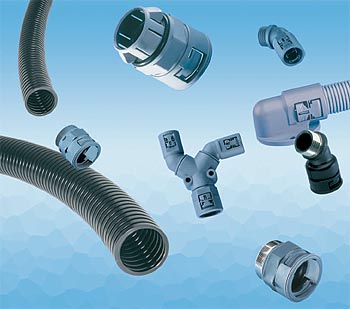

Sistema Pemsaflex.

Gama completa de tuberías flexibles, racores y accesorios en poliamida para aplicaciones en instalaciones, maquinaria y robótica.

Tubos flexibles:

• Tubo flexible corrugado ligero o medio de poliamida, para protección de cableado y conductores en instalaciones eléctricas de máquinas, herramientas, equipos industriales, etc.
• Tubo flexible corrugado reforzado de poliamida, para protección de cableado y conductores en maquinaria, industria de tracción y sector terciario, con elevados requisitos mecánicos con una alta exigencia en seguridad.

Racores:

• Racor recto de poliamida con rosca exterior. Disponible modelo con rosca metálica.
• Racor recto de poliamida con junta de estanqueidad integrada. Disponible modelo con rosca metálica.
• Racor recto básico de poliamida con rosca interior.
• Racor recto de poliamida para instalar sin tuerca.
• Racor 45° ó 90° de poliamida con rosca exterior.
• Racor codo 45° ó 90° de poliamida con rosca exterior. Disponible modelo con rosca metálica.
• Racor angular de poliamida con brida para salida 90°.
• Racor de poliamida que incluye prensaestopas. Disponible modelo con rosca metálica.
• Racor de poliamida para unión de tubos a detectores de proximidad.
• Racor de poliamida para unión de tubos flexibles y rígidos.

Accesorios:

• Soportes para fijar tubos a pared o raíl.
• Tapa soporte que asegura la fijación del tubo al soporte y facilita la identificación.
• Clip raíl y clip fijación que permiten la agrupación de varios soportes de tubo.
• Terminal protector que protege la salida del cable en el extremo del tubo corrugado.
• Accesorio para la bifurcación en Y o T del tubo Pemsaflex.
• Contratuerca de poliamida o metálica.
• Junta plana para colocación en rosca exterior.
• Junta para instalación en el interior del racor, mejorando su estanqueidad.

Serie Robótica:

Tubos:

• Tubo flexible corrugado de poliamida, para protección de cableado y conductores en maquinaria pesada, industria de tracción y sector terciario, con elevados requisitos mecánicos, ya que es altamente flexible. Adecuado para instalaciones eléctricas de tubos en canalizaciones empotradas ordinarias.
• Tubo flexible corrugado de poliuretano, para protección de cableado y conductores en maquinaria y robótica, especialmente con fuerte carga dinámica, debido a su alta flexibilidad.

Accesorios:

• Protector de tubo, que ofrece protección contra el choque y la abrasión, apto para ser usado con diferentes tipos de tubos o para reparaciones.
• Soporte medio/final de tubo, que se emplea conjuntamente a las abrazaderas. Dispone de pestañas para la correcta sujeción de tubos rígidos.
• Abrazadera, que se emplea conjuntamente con otros elementos como soportes medios, etc., favoreciendo la sujeción y movilidad de los cables.
• Abrazadera S, que proporciona una alta protección y fijación del cable, facilitando a cada cable ser direccionado y fijado con una brida.

Serie Macroflex:

Tubos:

• Tubo flexible corrugado de poliamida, para protección de cableado y conductores en grandes diámetros de tubo para maquinaria, aplicaciones industriales y sector terciario, con buenos requisitos mecánicos y flexibilidad.

Racores:

• Racor recto con brida de fijación a pared. Montaje por clip. Permite el giro del tubo, no su desplazamiento axial.
• Racor angular de 90° (giratorio) con fijación a pared con tornillos de M6. Montaje por clip. Permite el giro del tubo, no su desplazamiento axial.

Accesorios:

• Junta de estanqueidad, interior y exterior, para montar sobre racor y entre la pared y éste. Proporciona IP 65 a los racores de la serie Macroflex.
• Abrazadera para fijación de tubos. Protege de vibraciones.

Sistema Pemsa-Clásico.

Gama clásica de tuberías flexibles, racores y accesorios en materiales plásticos y metálicos con recubrimiento plástico para aplicaciones estándares del mercado.

Tubos flexibles:

• Tubo helicoidal de PVC flexible con espiral interior rígida, para protección de cableado y conductores en maquinaria, industria y sector terciario con requisitos mecánicos ligeros.
• Tubo helicoidal de acero galvanizado flexible, para protección de cableado y conductores en maquinaria, industria y sector terciario con elevados requisitos mecánicos.
• Tubo anillado flexible de acero recubierto de PVC estanco y autoextinguible, para protección de cableado y conductores en maquinaria, industria y sector terciario con elevados requisitos mecánicos. Adecuado para instalaciones eléctricas en canalizaciones de tubos al aire o aéreas según el REBT.

Racores:

• Racor recto de poliamida giratorio.
• Racor recto básico de poliamida.
• Racor recto metálico con rosca exterior.
• Racor recto de poliamida con casquillo interior metálico giratorio.
• Racor giratorio de poliamida. Soportes para fijar tubos a pared o raíl.
• Racor recto de poliamida con casquillo interior de continuidad giratorio.

Accesorios:

• Contratuerca de poliamida o metálica.
• Casquillo para la protección del cableado.
• Abrazadera para la fijación de tubos. Protege de vibraciones.
• Junta plana o redondeada para colocación en rosca exterior, que proporciona un IP67 al conjunto.

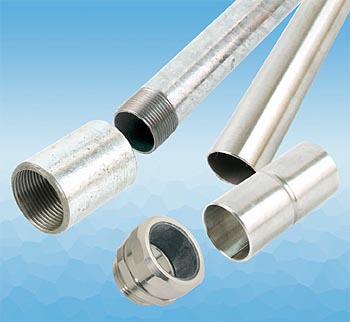

Sistema Pemsa-Rígido.

Gama completa de tuberías rígidas metálicas y accesorios en material acero electrocincado, inoxidable y aluminio para instalaciones con altos requisitos mecánicos y ambientales.

Tubos rígidos metálicos:

• Tubo rígido roscado o enchufable de acero laminado electrocincado, para instalaciones que requieren elevadas prestaciones mecánicas y una resistencia media a la corrosión. Instalaciones con requisitos expuestos en ICT-BT 28 y 29. Garajes, talleres de reparación de coches, locales con riesgo de explosión o con materiales inflamables. Industria en general. Locales de pública concurrencia.
• Tubo rígido enchufable de aluminio, para instalaciones que requieran un excelente grado de resistencia a la corrosión y altas prestaciones mecánicas. Instalaciones exteriores, plantas de producción de vehículos, plantas industriales e industria alimentaria. Acorde con los requisitos expuestos en ICT-BT 28 y 29. Peso ligero. Fácil instalación.
• Tubo rígido enchufable de acero inoxidable AISI 304, para instalaciones que requieren un excelente grado de resistencia a la corrosión y altas prestaciones mecánicas. Para la conducción y conexión de cableado en plantas industriales, especialmente industrias alimentarias, de bebidas y agrícolas. Acorde con los requisitos expuestos en ICT-BT 28 y 29.

Accesorios:

• Manguito roscado rígido de acero para la conexión de tubos.
• Curva 90° con extremos roscados para la conexión de tubos.
• Contratuerca metálica.
• Manguito rígido de acero para la conexión de tubos.
• Curva 90° tipo "enchufable" para la conexión de tubos.
• Racor para acoplamiento a cajas de los tubos rígidos metálicos.
• Manguito de acoplamiento rígido de acero para la conexión de tubos.
• Manguito rígido de acero, rosca exterior, para la conexión de elementos con rosca interior.
• Abrazadera para fijación de tubos. Protege de vibraciones.
• Derivación en T con extremos roscados para la conexión de tubos. Con tapa registrable.
• Derivación en T tipo "enchufable" para la conexión de tubos. Con tapa registrable.
• Codo con extremos roscados para la conexión de tubos. Con tapa registrable.
• Codo tipo "enchufable" para la conexión de tubos. Con tapa registrable.
• Manguito rígido de aluminio para la conexión de tubos.
• Muelle que facilita el doblado de los tubos.

Sistema Pemsa-Libre de Halógenos.

La gama más completa del mercado de tuberías y accesorios en material HFT con ausencia total de halógenos, para aplicaciones e instalaciones donde se demandan altos grados de seguridad. Reducida emisión de humos con baja opacidad.

Los materiales plásticos HFT han sido expresamente diseñados para configurar unos sistemas y unas instalaciones seguros, libres de halógenos y con una serie de características que los diferencian de los sistemas o las instalaciones convencionales:

• Reducción de hasta un 90% de la densidad del humo, frente al PVC.
• Reducción notable de la toxicidad y agresividad de los humos, CO y CO₂.
• No alimentan la formación de gases ácidos y corrosivos.
• Alta resistencia al impacto.
• Excelente comportamiento en altos rangos de temperaturas.
• Resistentes a aceites, grasas, ácidos, etc.
• Especialmente indicados para instalación en hormigón.
• Estables ante la radiación UV.
• Facilidad y ahorro en la instalación.
• Curvables en frío.

Tubos rígidos y flexibles:

• Tubo rígido en plástico HFT libre de halógenos ligero gris, para protección de cableado y conductores en edificios públicos y residenciales, hospitales, escuelas, etc., y lugares donde se demanda una alta seguridad, productos no tóxicos y peligrosos, libres de halógenos.
• Tubo rígido en plástico HFT libre de halógenos estándar negro, para protección de cableado y conductores en aplicaciones que requieren una resistencia al impacto en frío y una resistencia a altas temperaturas con una alta exigencia en seguridad. Para instalaciones empotradas, dentro del hormigón y exteriores, debido a su resistencia a los rayos UV. Especialmente indicado para plantas de energía, aeropuertos, líneas de metro, centros de datos y edificios públicos y residenciales.
• Tubo rígido reforzado de plástico HFT libre de halógenos estándar negro, para protección de cableado y conductores en maquinaria, industria y sector terciario con elevados requisitos mecánicos con una alta exigencia en seguridad. Adecuado para instalaciones eléctricas en canalizaciones de tubos al aire o aéreas según el Reglamento Electrotécnico para Baja Tensión.
• Tubo corrugado de plástico HFT libre de halógenos ligero gris, retardante de llama, para protección de cableado y conductores en instalaciones empotradas y en superficie con una alta exigencia en seguridad, ubicadas en edificios públicos y residenciales, hospitales, hoteles, escuelas, etc.
• Tubo corrugado de plástico HFT libre de halógenos estándar negro, retardante de llama, para protección de cableado y conductores en aplicaciones que requieran una resistencia al impacto y en frío, y una resistencia a altas temperaturas con una alta exigencia en seguridad. Para instalaciones embebidas en hormigón. Para instalaciones exteriores debido a su alta resistencia a los rayos UV. Especialmente indicado para plantas de energía, aeropuertos, líneas de metro, centros de datos y edificios públicos y residenciales.

Accesorios:

• Manguito para la unión de tubos rígidos y corrugados libres de halógenos HFT.
• Curva para la conexión en ángulo de 90° de tubos rígidos HFT libres de halógenos.
• Clip de fijación por presión sobre paredes o techos para tubos rígidos o flexibles HFT libres de halógenos.
• Racor para acoplamiento de tubos rígidos y corrugados HFT libres de halógenos.
• Taco para el montaje de la fijación clip en instalaciones de tubos rígidos y flexibles sobre paredes o techos.
• Brida distanciadora para sujetar a pared los tubos rígidos libres de halógenos.
• Tijera cortatubos especial para el corte de tubos rígidos HFT libres de halógenos.
• Muelle que facilita el doblado de tubos rígidos HFT libres de halógenos.

Prensaestopas y accesorios.

Prensaestopas IP54 e IP68 para aplicaciones industriales, usos con compatibilidad electromagnética y locales con riesgo de explosión, certificado Ex.

Prensaestopas:

• Prensaestopa plástico o metálico para aplicaciones generales.
• Prensaestopa plástico de cierre interior con diafragma sobre junta de goma.
• Prensaestopa metálico de cierre interior con diafragma sobre junta de goma y tabique de obturación.
• Prensaestopa metálico de rosca larga para aplicaciones generales.
• Prensaestopa plástico para usos industriales con altas prestaciones de estanqueidad. Disponible modelo con rosca larga.
• Prensaestopa plástico o metálico para zonas con riesgo de explosión con elevados niveles de estanqueidad.
• Prensaestopa estanco estándar, con protección flexible, para instalaciones industriales.
• Prensaestopa metálico para usos industriales con altas prestaciones de estanqueidad y sujeción adicional.
• Prensaestopa estanco resistente a la tracción con puesta a tierra, aprobado EMI para cables pasantes.
• Prensaestopa de acero inoxidable con altas prestaciones de estanqueidad y protección del cableado.

Accesorios:

• Contratuerca metálica o de poliamida.
• Junta de rosca de unión de polietileno.
• Anillo tórico que se monta en la rosca de racores y prensaestopas para mejorar la estanqueidad.
• Reductores metálicos en rosca métrica y PG.
• Ampliaciones y adaptadores metálicos en rosca métrica y PG.
• Adaptadores metálicos métrica-PG y PG-métrica.
• Tapón de plástico/metálico con rosca métrica y PG.
• Fundas extensibles y elásticas de material plástico estriado a modo de filamentos.
• Cinta plástica para la envoltura y protección del cableado.

PROYECTOS RELEVANTES.

Pemsa como referente del mercado y gracias a la calidad de sus productos está presente en proyectos e infraestructuras en los campos de aplicación más exigentes, obra civil, industrial, telecomunicaciones, aeropuertos, infraestructuras de transportes, metro, grandes edificios, ofreciendo el asesoramiento técnico y la solución de producto más adecuada.

Relación de últimas obras en España.

• Ciudad Deportiva Madrid.
• Ampliación Aeropuerto de Málaga.
• Centrales Solares.
• Ciudad de las Comunicaciones-Telefónica, Madrid.
• CTBA Madrid, Torrespacio, Torremutua, Torre Sacyr, Madrid.
• Centro Comercial El Bercial Hipercor, Getafe - Madrid.
• Nuevos túneles en M-30, Soterramiento M-30 tramo Avda. de Portugal - Puente de los Franceses, Madrid.
• Hospital del Norte, San Sebastián de los Reyes, Madrid.
• Hospital de Puerta de Hierro, Majadahonda, Madrid.
• Túneles de San Pedro Línea AVE Madrid-Valladolid, Colmenar Viejo, Madrid.
• Nueva Terminal Aeropuerto de Valencia.
• Línea de metro, Estación de Aeropuerto de Valencia.
• Nueva Terminal del Aeropuerto de Barcelona.
• Nueva Ciudad Judicial de Barcelona.
• IKEA Centro Comercial, Málaga.
• Parque Eólico de Gamesa, Linares, Jaén.
• Mercado de Abastos de Málaga.
• Nueva factoría de EADS-CASA aeropuerto de Sevilla para el montaje del AIRBUS A-400M, Sevilla.
• Instalación del Parque de Maderas en Fábrica de ENCE Celulosa España, en la provincia de Huelva.
• Metro de Sevilla.

Relación de obras internacionales.

• Palacio de Justicia de Amberes, Bélgica.
• Ospedale di Mestre, Italia.
• Banca Casa di Risparmio di Firenze, Italia.
• Estadio RICOH Arena Coventry, U.K.
• Estadio Liberty Swansea, U.K.
• Burnley Hospital Burnley, U.K.
• Complejo Residencial Bridge Water Place Leeds, U.K.
• Aeropuerto internacional Heathrow, U.K.
• Aeropuerto internacional de Doha, Qatar.
• Aeropuerto internacional Madeira, Portugal.
• Metros: Lisboa y Oporto en Portugal.
• Metro Santo Domingo, República Dominicana.
