PUERTAS METÁLICAS.

Para más información ver catálogos

Puertas cortafuegos.

• Las puertas cortafuego Rubio son unas puertas robustas, sólidas y con un diseño especial para cumplir excepcionalmente su misión como puertas peatonales de acceso y como puertas resistentes al fuego.
• Son puertas peatonales y pivotantes.
• Toda la gama de productos resistentes al fuego se basa en un mismo panel de puerta en cuanto a su espesor, 62 mm, y se incrementa su resistencia al fuego, variando la calidad y cantidad de elementos aislantes en su interior.
• Todas las puertas resistentes al fuego Rubio están ensayadas bajo la normativa europea EN 1634:2000 y cumplen el nuevo Código Técnico de la Edificación (CTE) de la legislación española.
• Se pueden fabricar en una hoja y en dos hojas.
• Se pueden incorporar accesorios como cerraduras antipánico, barras antipánico, visores cortafuego, pomos, manivelas, cilindros especiales, amaestramientos de cilindros, cierrapuertas, electroimanes, etc., todos ellos con marcado CE.
• La decoración de las mismas puede ser prelacado RAL homologado por el proveedor, PVC imitación madera o vinilo preimpreso con imágenes digitales.
• Todas las puertas llevan su etiqueta identificativa con el nombre del fabricante, la resistencia al fuego, el modelo y tipo, el número de certificado al que corresponde y el número de producción, entre marco y hoja en la parte de las bisagras.

Resistencia al fuego 60 - 90 - 120 min:

• La notable mejora conseguida en los modelos EI2 60 min., EI2 90 min. y EI2 120 min. es la reducción de peso con las mismas propiedades frente al fuego. En general, están construidos de chapa metálica prelacada o galvanizada de 0,6 - 0,8 mm formando un panel de 62 mm compuesto en su mayoría de lana mineral de 150 kg/m³ (EI2 60 y 90 min.) ó 180 kg/m³ (EI2 120 min.). El marco es de acero de 1,5 mm conformado en frío hasta conseguir el diseño.

Chapa prelacada:

De 1 hoja:

• Dimensión comercial (ancho x alto): 800 ÷ 1.100x2.100 mm.
• Medidas totales (ancho x alto): 875 ÷ 1.175x2.105 mm.
• Luz de paso (ancho x alto): 755 ÷ 1.055x2.045 mm.
• Luz de obra (ancho x alto): 805 ÷ 1.105x2.070 mm.
• Apertura: empujar derecha o izquierda.

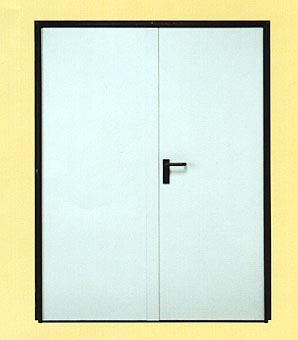

De 2 hojas iguales:

• Dimensión comercial (ancho x alto): 1.400 ÷ 2.200x2.100 mm.
• Medidas totales (ancho x alto): 1.475 ÷ 2.290x2.105 mm.
• Luz de paso (ancho x alto): 1.355 ÷ 2.175x2.045 mm.
• Luz de obra (ancho x alto): 1.405 ÷ 2.220x2.070 mm.
• Hoja activa (ancho x alto): 650 ÷ 1.050x2.045 mm (luz de paso).
• Apertura: empujar derecha.

De 2 hojas desiguales:

• Dimensión comercial (ancho x alto): 1.200 - 1.250 y 1.300x2.100 mm.
• Medidas totales (ancho x alto): 1.275 - 1.325 y 1.375x2.105 mm.
• Luz de paso (ancho x alto): 1.155 - 1.205 y 1.255x2.045 mm.
• Luz de obra (ancho x alto): 1.205 - 1.255 y 1.305x2.070 mm.
• Hoja activa (ancho x alto): 750 - 800 y 850x2.045 mm (luz de paso).
• Apertura: empujar derecha.

Registros cortafuegos.

• La notable mejora conseguida en este modelo Registro EI2 60 min. es la reducción de peso con las mismas propiedades frente al fuego. En general, está construido de chapa metálica prelacada o galvanizada de 0,6 - 0,8 mm formando un panel de 62 mm compuesto en su mayoría de lana mineral de 150 kg/m³. El marco perimetral total es de acero de 1,5 mm conformado en frío hasta conseguir el diseño requerido.
• Son utilizados principalmente como portilla de cierre en lugares donde existen contadores de luz, gas, comunicaciones, agua, etc. y que se requiera que sea cortafuego. No se suministran con manivelas por seguridad, ya que sólo pueden acceder las compañías de suministro que abren con una llave especial.

Portillas registro.

• Las portillas registro de canalizaciones sin función resistentes al fuego están fabricadas de chapa metálica galvanizada de 1,2 - 1,5 mm marco y hoja, preparadas para recibir en obra directamente.
• Abarcan una amplia gama de aplicaciones como portillas de registros contadores de agua, electricidad, ascensores, gas, comunicaciones, hornacinas, etc. con candado o con cerradura incorporada de llaves homologadas por las compañías.
• Hay la opción de portillas preparadas para insertar el material de terminación de la fachada, como caravistas y morteros, donde van a estar ubicadas, consiguiendo la uniformidad en el paramento.
• Rubio fabrica cualquier tipo de medida y configuración, adaptándose a las necesidades concretas de cada cliente.

Registro agua:

Ciega o con rejilla:

• Dimensiones (ancho x alto):
  • Puerta: 400x288 mm.
  • Marco: 412x300 mm.

Emergencia ascensor:

Con rejillas ventilación:

• Dimensiones (ancho x alto):
  • Puerta: 610x610 mm.
  • Marco: 650x650 mm.

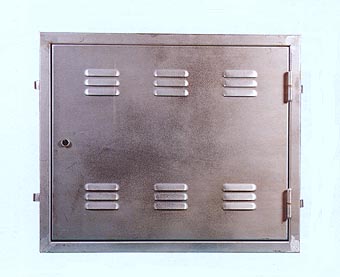

Registro electricidad:

Con rejillas ventilación:

• Dimensiones (ancho x alto):
  • Puerta: 608x508 mm con marco de 677x577 cm.
  • Puerta: 700x1.000 - 1200 y 1.400 mm con marco de 764x1.060 - 1260 y 1.460 mm.

Con rejilla:

• Dimensiones (ancho x alto):
  • Puerta: 700x1.400 ó 1.600 mm.
  • Marco: 764x1.460 ó 1.660 mm.

Puertas multiusos.

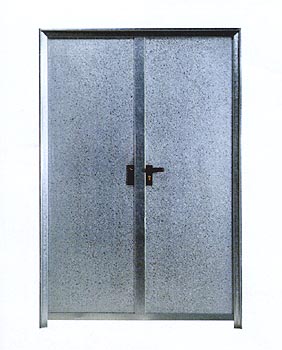

Ensambladas peatonales:

• Puertas fabricadas con dos chapas galvanizadas de 0,5 mm rellenas de poliuretano de 45 kg/m³ expandido, formando un cuerpo totalmente compacto, con aislamiento térmico, acústico, de cierre hermético y funcionamiento silencioso.
• Marco perfilado con diseño propio, para albergar tabique de 7 cm, más enfoscados. Marco y hoja fabricados sin ningún punto de soldadura, evitando así cualquier punto de corrosión posible.
• Se fabrican en una y en dos hojas, con rejillas de ventilación o ciegas, y se suministran con cerradura de resbalón y condena, manivela y escudos completos, y con cilindro europeo y tres llaves.
• Estas puertas pueden acabarse con recubrimiento PVC de diferentes colores y aspectos, desde colores sólidos como el blanco, hasta imitaciones madera como el teca. Otros colores y aspectos son posibles bajo petición del cliente y con unas cantidades mínimas de pedido. Además, llevan otra lámina de PVC transparente protectora, para evitar deterioros en el transporte, almacén u obra.
• La terminación en chapas prelacadas RAL homologadas por el proveedor son posibles bajo petición del cliente con un mínimo de pedido.
• La terminación en galvanizado es un recubrimiento para proteger la chapa de oxidaciones, por lo tanto no es un acabado y puede haber alteraciones de aspecto entre unas y otras.
• Sus aplicaciones van desde puertas de trasteros, piscinas, vestuarios, gimnasios, aulas, provisional de reforma, almacenes, etc.

De 1 hoja:

• Medidas totales: 700/800/900/1.000x2.000 mm u 800x1.800 mm.
• Luz de paso (ancho x alto): 600/700/800/900x1.955 mm ó 700x1.755 mm.
• Luz de obra (ancho x alto): 700/800/900/1.000x2.000 mm u 800x1.800 mm.
• Con rejilla o ciega.
• Apertura: derecha o izquierda.

De 2 hojas iguales:

• Medidas totales: 1.370 ÷ 1.970x2.000 mm.
• Luz de paso (ancho x alto): 1.270 ÷ 1.870x1.955 mm.
• Luz de obra (ancho x alto): 1.370 ÷ 1.970x2.000 mm.
• Con rejilla o ciega.
• Apertura: derecha hoja activa.

Plastificadas (Blanca/Madera):

De 1 hoja:

• Medidas totales: 800 ó 900x2.000 mm.
• Luz de paso (ancho x alto): 700 u 800x1.955 mm.
• Luz de obra (ancho x alto): 800 ó 900x2.000 mm.
• Con rejilla o ciega.
• Apertura: derecha o izquierda.

De 2 hojas iguales:

• Medidas totales: 1.570 ó 1.770x2.000 mm.
• Luz de paso (ancho x alto): 1.470 ó 1.670x1.955 mm.
• Luz de obra (ancho x alto): 1.570 ó 1.770x2.000 mm.
• Con rejilla o ciega.
• Apertura: derecha hoja activa.

Puertas acústicas.

Acústica 43 dB:

• Puertas metálicas pivotantes abatibles, con sistema de cierre universal, sin cierres palanca y con cerradura estándar.
• Con esta configuración, se consigue un índice de aislamiento al ruido aéreo de RW 43 dB, según la norma UNE EN ISO 140-3:1995, tal y como lo certifica el ensayo nº 21.005.591 realizado en Aplus. Las podemos fabricar en una o en dos hojas y a medida según necesidades del cliente.
• Sus usos y aplicaciones se determinan allá donde haya que reducir el ruido en 43 dB respecto al otro lado de la puerta donde se genera. Así pues, las zonas de ocio, salas de máquinas, salas de reuniones, cuartos de aislamiento, estudios de grabación, locales adecuados a la normativa acústica, etc. pueden ser unos de los lugares donde colocar la puerta acústica.
• Las hojas están construidas de chapa de 1,5 - 1,2 mm, y en su interior se encuentra material aislante acústico que le confiere el aislamiento de 43 dB. El marco está construido de chapa de acero de 1,5 mm y se presenta de forma perimetral total, incluida la parte inferior, para que el cierre sea lo más hermético posible.
• La terminación estándar de la puerta acústica es en chapa galvanizada para que el cliente pueda terminarla según sus necesidades.
• Cumple los requisitos del nuevo CTE (Código Técnico de la Edificación) en cuanto a la Protección frente al ruido (HR).

Accesorios.

Antipánicos:

• Los edificios públicos y, en general, la mayoría de locales industriales, administrativos y comerciales están actualmente enfrentados a dos graves problemas: la seguridad de bienes y la seguridad de personas.
• Acoraval ofrece diferentes soluciones para equipar las vías de escape, permitiendo una evacuación segura y efectiva en situaciones de pánico o de emergencia.
• La gama de accesorios Acoraval está certificada por laboratorios independientes que responden a las exigencias fijadas por la Norma Europea.
• La Directiva de los Productos para la Construcción (89/106/CEE) establece que todos los productos utilizados para puertas montadas sobre las salidas de seguridad tienen que llevar la marca CE con el fin de garantizar la seguridad de los usuarios. Por todo ello, todos los dispositivos antipánico Acoraval están certificados, cumpliendo además con estándares superiores a los que la norma exige como mínimos.
• Los kit antipánico incorporan mecanismos, barras, manivelas, escudos, cerraduras especiales para el buen funcionamiento de una puerta de vía de escape.

Mirillas / Visores:

• Vidrio especial para acristalamientos de protección contra incendios EI.
• Este vidrio es un vidrio laminado múltiple claro, compuesto por un mínimo de dos hojas de vidrio flotado. Entre las hojas se ha intercalado una capa de protección contraincendios transparente, que en contacto con el fuego reacciona formando una espuma que impide el paso del fuego, el humo y las radiaciones térmicas.
• El vidrio está disponible en 60, 90 y 120 minutos.
• El kit se compone de este vidrio, refuerzos internos, juntas de estanqueidad y embellecedores externos (lacados o tipo inox.), pudiéndose suministrar en circular y en rectangular / cuadrada.
• La superficie de acristalamiento está limitada según los ensayos realizados en puertas.

Cierrapuertas:

• Cierrapuertas aéreo con fuerza de cierre variable, velocidad y golpe final ajustables. Con brazo y con guía.
• Los sistemas de cierre automático de las puertas cortafuegos deben consistir en un dispositivo conforme a la norma UNE EN 1154:2003 "Herrajes para la Edificación. Dispositivos de cierre controlados de puertas. Requisitos y métodos de ensayo".
• El marcado CE se establece por la Directiva de Productos de Construcción 89/106/CE que define como producto de construcción a "Cualquier producto fabricado para su incorporación con carácter permanente a las obras".
• Se pueden suministrar con brazo o con guía, aunque el estándar es con brazo. Poseen regulación de velocidad 3-4, regulación hidráulica de golpe final.
• Estos dispositivos poseen certificado resistente al fuego, cuya comprobación se puede observar en la etiqueta CE.

Electroimanes:

• Las puertas cortafuegos previstas para permanecer habitualmente en posición abierta deben disponer de un dispositivo conforme con la norma UNE EN 1155:2003 "Herrajes para la edificación. Dispositivos de retención electro-magnética para puertas batientes. Requisitos y métodos de ensayo".
• El set está constituido principalmente por dos partes, una que debe ir colocada en la hoja y otra, en la pared o parte fija. Esta posición puede cambiar o bien en la parte de arriba de la hoja o bien en la parte inferior de la misma.
• La empresa sólo suministra el set o únicamente instalará la parte del set que vaya en la hoja de la puerta.
• El marcado CE se establece por la Directiva de Productos de Construcción 89/106/CE que define como producto de construcción a "Cualquier producto fabricado para su incorporación con carácter permanente en las obras".

Selector de cierre:

• Las puertas cortafuegos de dos hojas deben estar además equipadas con un dispositivo de coordinación de dichas hojas conforme a la norma UNE EN 1158:2003 "Herrajes para la edificación. Dispositivos de coordinación. Requisitos y métodos de ensayos".
• El marcado CE se establece por la Directiva de productos de construcción 889/106/CE que define como producto de construcción a "Cualquier producto fabricado para su incorporación con carácter permanente en las obras".
• Estos mecanismos lo que producen es un retraso en el tiempo de cierre de una de las hojas, dejando pasar la otra; de esta forma, se consigue un cierre controlado y efectivo de las dos hojas, siempre con la ayuda de cierrapuertas.
• Existen dispositivos no sólo mecánicos, sino también electromecánicos. Además, el mismo cierrapuertas puede hacer la función de selector de cierre y cierre, aunque el estándar es el dispositivo mecánico.

Marcos metálicos.

• Rubio fabrica marcos metálicos a medida según las necesidades y especificaciones de sus clientes, para ubicar posteriormente una puerta generalmente de madera cuyo uso es el de entrada a habitaciones y salas de hospital, entrada a aulas de colegios, entrada a puertas de hotel, etc.
• Están construidos de chapa metálica galvanizada de 1,5 mm, por norma general, que se pliega para formar el perfil solicitado por el cliente, dando mucha posibilidad de figuras, adaptándose a cualquier dimensión de hoja y espesor de la misma.
• Los perfiles de marco están unidos mediante soldadura y se les dispone de los elementos necesarios para la perfecta recepción de la obra y posterior colocación de la hoja sin ninguna desviación que suponga un incoveniente de funcionamiento, como riostras, pitones de sujeción en el suelo, traveseros, puntales, etc.
• Asimismo, incorporan juegos de bisagras, burlete de goma perimetral de cierre con la hoja, y agujeros para resbalón y condena.
• La recepción en la obra puede ser mediante garras (tabiquería húmeda) o atornillados a algún elemento existente como perfilería de tabiquería seca.
