SISTEMAS DE PROTECCIÓN PASIVA CONTRA INCENDIOS.

Soluciones constructivas:

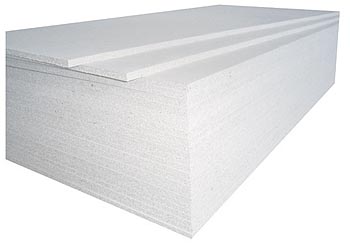

Revestimiento de pilares y vigas con paneles Tecbor®:

• Revistiendo las estructuras metálicas con paneles Tecbor®, conseguimos evitar pérdida de capacidad portante de una estructura (Estabilidad al Fuego).
• Para determinar el espesor del revestimiento de protección contra el fuego se utiliza la Masividad (P/A).
• El empleo de las placas Tecbor® garantiza una protección contra el fuego segura, y una superficie lisa y plana que, según las necesidades de acabado, puede pintarse, tapizarse, etc.
• Otra de las ventajas es el poco peso, que variará desde 8 kg/m² (panel de 10 mm de espesor) hasta los 13,4 kg/m² (panel de 20 mm de espesor) convirtiéndolo, junto con su formato (paneles de 1.220x2.300 mm), en un material muy ligero y cómodo en su aplicación.
• Otras aplicaciones:
  • Protección de estructura metálica en refinerías y en industria en general.

Conductos de ventilación y extracción:

• Es de vital importancia evitar la propagación del fuego a través de la sectorización de edificios, y para mantener dicha sectorización, es necesario que toda la instalación, en este caso conductos de ventilación y extracción, en la totalidad de su recorrido, tengan una resistencia al fuego equivalente a los sectores de incendio por donde pasan.
• El objetivo, por tanto, será evitar el paso del fuego, el calor y el humo tan tóxico para las personas.
• Sistema completo de conductos de ventilación horizontal/vertical fuego interior y exterior:
  • Placa Tecbor® B de 40 mm.
  • EI 120 (RF 120).
• Sistema de conducto vertical/horizontal fuego interior y exterior:
  • Placa Tecbor® B de 40 mm.
  • EI 180 (RF 180).

Protección de divisiones y trasdosados:

• Este tipo de solución es muy adecuado para tabique sin obras, en obra nueva o rehabilitaciones.
• Es muy importante mantener el tabique totalmente estanco en caso de paso de alguna instalación como tuberías, cables, etc; aportando a la solución con un sellado Tecsel® la misma resistencia al fuego que al tabique.
• En el caso de colocación de una puerta cortafuego, se debe colocar una estructura soporte adecuada según el fabricante de la puerta y tener especial cuidado de mantener la unión con el tabique.
• Aislamiento acústico según Norma UNE EN ISO 140-3:1995. Índice de reducción sonora ponderado A, R=46 dBA. Ensayo realizado en CIDEMCO. Índice Rw=46 dBA.
• Tabique Tecbor® A:
  • Placa Tecbor® A de 12 y 20 mm.
  • EI 120 y 180 (RF 120 y 180).
• Trasdosado sobre ladrillo:
  • Placa Tecbor® A de 12 mm.
  • EI 240 (RF 240).
• Trasdosado sobre prefabricado de hormigón:
  • Placa Tecbor® A de 12 mm.
  • EI 180 (RF 180).
• Trasdosado sobre muro de bloque de hormigón:
  • Placa Tecbor® A de 10 mm.
  • EI 120 (RF 120).
• Trasdosado independiente Tecbor® A:
  • Dos placas Tecbor® A de 12 y 15 mm.
  • EI 90 y 120 (RF 90 y 120).

Falsos techos independientes, cubiertas cortafuegos y forjados:

• Los sistemas de protección de falsos techos nos permiten establecer una barrera efectiva entre el fuego y los elementos a proteger. Éstos pueden ser de diversa naturaleza: forjados, estructuras metálicas, instalaciones, etc.
• Este sistema es fácil y de rápida instalación, pudiendo adoptarse como sistema compartimentador o como sistema de protección de elementos a proteger.
• Con este sistema conseguimos prolongar el tiempo de exposición al fuego gracias a las propiedades de las placas Tecbor®.
• Encuentros de medianerías y cubiertas: cuando en edificios y naves industriales colindantes se produce el encuentro con la cubierta, la Normas y Reglamentos establecen que debe existir una franja de 1 m como mínimo que tenga una resistencia al fuego de al menos la mitad de lo exigido a la medianería, para evitar la propagación del incendio a los edificios.
• Falso techo cubierta cortafuegos:
  • Placa Tecbor® A de 12 mm, EI 60 (RF 60).
  • Doble placa Tecbor® A de 12 mm, EI 90 (RF 90).
• Falso techo independiente:
  • Doble placa Tecbor® A de 10 mm, EI 180 (RF 180).
  • Doble placa Tecbor® A de 12 mm, EI 120 (RF 120).
  • Doble placa Tecbor® A de 15 mm, EI 120 (RF 120).
• Protección de forjado y estructura metálica:
  • Placa Tecbor® A de 10 mm.
  • RE I 180 (RF 180).

Muro Cortina:

• Las normas exigen que la resistencia al fuego de forjado y medianerías se mantenga hasta el encuentro con la fachada y que ésta tenga una resistencia al fuego igual a la mitad del forjado, en una franja de 1 m como mínimo.
• Muro cortina:
  • Panel Tecbor® A de 10 mm.
  • EI 90 y 120 (RF 90 y 120).
• Muro cortina sin paso de forjado:
  • Panel Tecbor® B de 20 mm.
  • EI 90 (RF 90).

Túneles:

• La Directiva Europea sobre requisitos de seguridad en túneles (2004), desarrollada por Orden Ministerial Española en 2006, especifica que debe estudiarse la cuestión de la resistencia al fuego de los túneles.
• Recientemente, Tecresa Protección Pasiva® ha realizado ensayos de protección en túneles con sus dos productos estrella: Tecbor® B y mortero Tecwool® F, obteniendo en ambos productos unos resultados más que satisfactorios. Ambos ensayos han sido realizados en las instalaciones Tunnel Safety Testing, S.A.
• Los paneles Tecbor® tienen la clasificación europea A1 y están en la fase de obtención de marcado CE.
• Protección Tecbor® en túneles:
  • Doble placa Tecbor® B de 20 mm.
• Protección Tecbor® para techo en túneles:
  • Placa Tecbor® B de 20 mm.
  • EI 120 (RF 120).

2. - MORTERO Tecwool®.

Tecwool® es una nueva generación de morteros de composición basada en lana de roca, cemento como único ligante hidráulico y otros aditivos en pequeños porcentajes incorporados en su proceso de fabricación. Concebidos con una alta resistencia mecánica y adherencia sobre cualquier tipo de soporte, aportando la solución necesaria a los problemas de formación de polvo, agrietamiento y desfibramientos existentes en otro tipo de morteros.

Tecresa Protección Pasiva® ofrece al mercado tres tipos de mortero Tecwool® fabricados para funciones diferentes dependiendo de su densidad:

• Tecwool® F de densidad 250 kg/m³.
• Tecwool® T de densidad 175 kg/m³.
• Tecwool® 825 de densidad 385 kg/m³.

Tecwool® F:

• Mortero para protección contra el fuego.

Características y especificaciones técnicas:

Composición	Base de cemento, lana de roca y aditivos
Reacción al fuego	No combustible / Euroclase A1
Densidad de mortero a granel	250 kg/m³ ±10%
Densidad aparente del mortero endurecido	328 kg/m³ ±10%
Densidad aparente del mortero fresco	464 kg/m³ ±10%
Conductividad térmica	0,053 W/mk
Alcalinidad (valor del pH)	12,4
Producto a granel secado a 105°C	0,68% de H2O
Permeabilidad al vapor de agua	2,1 (m)
Resistencia a hongos	No atacable
Protege contra corrosión de acero	Sí
Resistencia a flexión	0,09 Mpa
Resistencia a compresión	0,24 MPa
Resistencia a la erosión del viento	15 m/s b=90° y b=15°
Tóxico/Patógeno	No
Asbestos sílice cristalino estado libre	Carente
Coeficiente de absorción sonora ponderada	a w=0,8 (H)
Clase de absorción acústica	Clase B
Adherencia	0,011 N/m² fallo
Comercialización	Sacos de 25 kg en pallets de 600 kg

Soluciones constructivas:

Protección de elementos de acero:

• Resistencia al fuego de elementos estructurales.
• Norma: UNE ENV 13381-4.
• Laboratorio: APPLUS. Nº Ensayo: 08/32302469.
• Laboratorio: FIRES. Nº Ensayo: FR-082-09.

Resistencia al fuego de elementos estructurales de hormigón:

• 1. Protección de losas, pisos, cubiertas y paredes:
• Norma: UNE ENV 13381-3.
• Laboratorio: CIDEMCO.
• Laboratorio: AFITI-LICOF. Nº Ensayo: 08/32302469 (prEN 13381-3).
• Laboratorio: FIRES. Nº Ensayo: FR-066-09.
• 2. Protección aplicada de vigas y pilares:
• Norma: UNE ENV 13381-3.
• Laboratorio: CIDEMCO.
• Laboratorio: FIRES. Nº Ensayo: FR-066-09.

Protección de elementos mixtos de hormigón / chapa de acero perfilada:

• Resistencia al fuego de elementos estructurales.
• Norma: UNE ENV 13381-5.
• Laboratorio: APPLUS. Nº Ensayo: 10/100324-148.

Forjado de bovedilla cerámica y vigas de madera REI-180:

• Resistencia al fuego de elementos portantes.
• Norma: UNE EN 1365-2.
• Laboratorio: APPLUS. Nº Ensayo: 08/32311573.

Protección de conductos de chapa EI-120:

• Resistencia al fuego de instalaciones de servicio.
• Norma: UNE EN 1366-1.
• Laboratorio: AFITI-LICOF. Nº Ensayo: 1101T07.

Franja encuentro medianería / cubierta EI-120:

• Norma: protocolo de ensayo de resistencia al fuego de franjas encuentro medianería/cubierta.
• Laboratorio: CIDEMCO. Nº Ensayo: 21083.

Protección de túneles.

Tecwool® T:

• Mortero para aislamiento térmico.

Características y especificaciones técnicas:

Composición	Base de cemento, lana de roca y aditivos
Reacción al fuego	A1
Densidad de mortero a granel	175 kg/m³ ±10%
Conductividad térmica	0,0456 W/mk
Alcalinidad (valor del pH)	12,5
Resistencia a hongos	No atacable
Adherencia	0,014 N/m² fallo
Comercialización	Sacos de 15 kg en pallets de 450 kg



Soluciones constructivas:

• Fachada ventilada.
• Forjados y paredes de garajes y locales.

Tecwool® 825:

• Mortero para protección de estructuras metálicas en industria.

Características y especificaciones técnicas:

Composición	Base de cemento, lana de roca y aditivos
Reacción al fuego	A1
Densidad de mortero a granel	385 kg/m³ ±10%
Alcalinidad (valor del pH)	12,5
Resistencia a hongos	No atacable
Comercialización	Sacos de 30 kg en pallets de 720 kg

Soluciones constructivas:

Protección de elementos de acero:

• Resistencia al fuego de elementos estructurales.
• Norma: UNE ENV 13381-4.
• Laboratorio: Laboratorium Voor Aawending Der Brandstoffen. En Warmteoverdracht. Nº Ensayo: 10996AA UL CURVE.
• Laboratorio: FIRES. Nº Ensayo: FR-057-09.

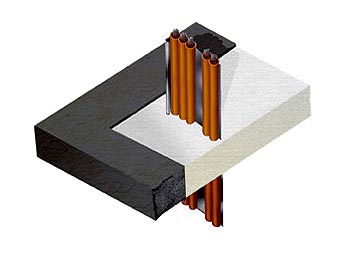

3. - SISTEMAS DE SELLADOS.

Los sistemas de sellados Tecbor® y Tecsel® están desarrollados para ofrecer las mejores soluciones de protección pasiva contra incendios para la construcción e industria.

Tecresa Protección Pasiva® ofrece una gama complementaria de soluciones técnicas para incrementar los niveles de seguridad en todos los campos, a la vez que ofrece soporte y asistencia técnica.

Pasta de juntas Tecbor® preparada:

• La pasta de juntas Tecbor® preparada es una combinación de sustancias inorgánicas, que reaccionan de una forma endotérmica en caso de incendios, evitando de esta forma la extensión de las llamas, así como la propagación del fuego y del humo.
• Es un revestimiento premezclado de una consistencia adecuada para su aplicación con pistola "air less", brocha o incluso con la mano para pequeños trabajos.
• Ha sido específicamente desarrollado para la protección de cables eléctricos agrupados (como suelen estar en los tendidos de bandejas de cables, de entradas a paneles centrales, etc.).

Mortero Tecsel®:

• Es un mortero de cemento especialmente desarrollado para el sellado de huecos de paso de instalaciones mecánicamente resistentes.

Masilla intumescente Tecsel® EI 240:

• La masilla intumescente Tecsel® constituye una barrera para las llamas y el humo, previniendo la propagación del fuego y de los gases tóxicos a través de las juntas del edificio. El aislamiento al fuego dura hasta 4 horas en ladrillos, hormigón, acero y vermiculita, siendo necesario sellar en una profundidad de 12,5 mm. Producto fabricado en fase acuosa de fácil aplicación.
• La masilla intumescente Tecsel® constituye un material para sellado flexible y de fácil adherencia a los materiales de construcción más comunes. No se hunde, ni se endurece, puede revestirse con pintura intumescente. Por efecto del calor, la masilla intumescente Tecsel® se hincha, formando una barrera contra el humo y las llamas.
• La resistencia al fuego que se consigue con la masilla intumescente Tecsel® depende del diseño de la junta, de la profundidad del sellado y del material a sellar.

Espuma Tecsel® EI 180:

• La espuma Tecsel® contiene un componente único autoexpansivo. Se compone de espuma de poliuretano con propelentes que son completamente inocuos para la capa de ozono.
• Es la solución ideal para usar como retardante en huecos de marcos de puertas y ventanas. Incluso sellados retardantes de fuego y humo en las conexiones entre divisiones, suelos y techos, relleno de cavidades, etc.

Rejillas Tecsel®:

• Las rejillas Tecsel® son especialmente indicadas para aquellas áreas que necesitan ser ventiladas y que además necesitan ser protegidas contra el fuego, por ejemplo, muros resistentes al fuego, etc. Estas rejillas pueden ser colocadas además en cualquier conducto circular o rectangular donde no se desea o no es posible el montaje de compuertas cortafuego.
• Las rejillas Tecsel® están formadas por un núcleo central y lamas interiores de PVC rígido revestido de material intumescente. La acción del fuego hace que éste se expanda hasta cerrar completamente la superficie ocupada por la rejilla.

Collarines Tecsel® EI 240:

• Para obtener una efectiva prevención al fuego es necesario considerar las penetraciones a través de los muros de compartimento y suelos. Hay que tener muy en cuenta las tuberías combustibles, puesto que constituyen el elemento de transporte del humo y el fuego de un compartimento al otro.
• El material PVC y PE comienza a debilitarse alrededor de los 115°C, por lo que en poco tiempo se producirá una abertura en un muro que permitirá el paso de humos y llamas. Los collarines Tecsel® contrarrestan estos efectos; alrededor de los 140°C, la flexibilidad del producto Tecsel® comienza a reaccionar bajo la influencia del calor, obturando el tubo, e impidiendo de este modo la propagación del humo y del fuego.
• Este producto está compuesto por una fórmula química basada en grafito expandido (no tóxico) libre de mantenimiento. Resulta impermeable tanto para la humedad como para los agentes ácidos y químicos. Las temperaturas entre las que este producto funciona sin sufrir daño van de los -30°C a los +80°C. No es sensible a los rayos UVA.

Multicollarines Tecsel® EI 180:

• El uso del multicollarín Tecsel® es adecuado para la conservación de la resistencia al fuego de muros y suelos atravesados por tubos combustibles, formando parte de un desagüe, de una ventilación o de un sistema principal de cable eléctrico. Puede utilizarse en todo tipo de edificios, nuevos o restaurados, y es especialmente útil en zonas residenciales, hoteles, oficinas, hospitales, colegios, etc.
• Consiste en un sistema de sellado de paso de tubería combustible en sectores de incendio (paredes y forjados). Se compone de una banda continua con una parte metálica troquelada, que se corta a medida de la tubería en cuestión, y de un producto intumescente sólido adherido a la parte metálica.
• Se puede utilizar antes o después de la instalación de los tubos. Es utilizable tanto en posición horizontal como vertical.

Manguitos Tecsel® EI 180:

• Los manguitos Tecsel® son la solución ideal en caso de protección de tuberías de PVC que atraviesen hoquedades irregulares, gracias a su adaptabilidad y versatilidad. Pueden utilizarse en todo tipo de edificios, nuevos o restaurados, y son especialmente útiles en zonas residenciales, hoteles, oficinas, hospitales, colegios, etc.
• Este producto está formado por láminas flexibles de material intumescente que actúan de barrera. Se encuentra envuelto en material plástico con banda adhesiva para fijarlo de manera rápida y fácil.
• Los manguitos Tecsel® están destinados a proveer de protección contra el fuego los tubos de plástico de UPVC/PVC/PE que penetren muros y suelos de compartimento. Por lo tanto, es esencial que sean instalados de una manera responsable y profesional.
• Resultan apropiados antes o después de la instalación de los tubos. Pueden utilizarse horizontal y verticalmente.

Saquitos Tecsel® EI 240:

• Los saquitos Tecsel® constituyen un método rápido y efectivo de sellado de huecos o aberturas alrededor de bandejas de cables o tubos, ya sea en suelos o muros, para prevenir el paso del fuego entre compartimentos, siendo resistentes a los ambientes industriales. Al estar constituidos por material intumescente, expande a los 150°C, sellando toda la superficie para impedir el paso de fuego y humo.

Departamento de Evacuación de Humos.

Para más información ver catálogos

Tecnología:

• Conocimiento y experiencia en el diseño y la implantación de sistemas de evacuación  y control de humos, ventilación natural-forzada, iluminación y presurización para vías de evacuación.
• Implantación de sistemas de calidad BSI.
• Sistemas de prevención y gestión de riesgos.
• Programa de I + D.
• Know-How de nuestros proveedores europeos.

Garantía:

• Todos nuestros sistemas están diseñados de acuerdo a normativas de reconocido prestigio.
• Los equipos que integran nuestros sistemas están homologados y pasan rigurosos controles de calidad.
• Garantía y póliza de responsabilidad civil.
• Experiencia y solvencia avalada por el gran número de obras realizadas.

Servicios:

• Asesoramiento técnico.
• Equipo de profesionales altamente cualificados.
• Experiencia en nuestros equipos.
• Cumplimiento en los planes de ejecución.
• Mantenimiento de nuestros sistemas.
• Elaboración de proyectos de seguridad y salud laboral.

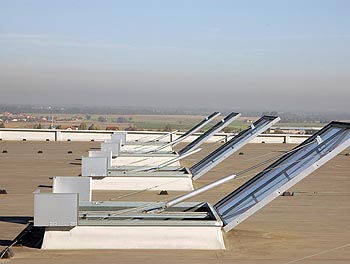

1. - EXUTORIOS.

Eura:

Aireador de lamas multifuncional:

El Eura es un aireador de lamas para la evacuación natural de grandes volúmenes de aire caliente y humos en un breve periodo de tiempo. Es apto para la entrada de aire (fachada) y evacuación de humos (fachada y cubierta). El Aura está disponible con diferentes tipos de lamas, con la posibilidad de aportar luz natural. Se puede aplicar en edificios, naves industriales, centros comerciales, etc.

• MATERIAL:  aleación de aluminio AIMg3, resistente al agua de mar y anticorrosivo. Cojinetes anticorrosivos. Impermeabilización mediante cinta de sellado resistente a la intemperie en sentido longitudinal y tiras de ahorro de energía. El sellado está montado de una manera que evita el riesgo de congelación, garantizando una elevada impermeabilización contra las fugas de aire. El aluminio es totalmente anticorrosivo y se entrega en forma estándar sin tratar. Si lo desea, el Eura se puede anodizar o lacar en cualquier color RAL. Puede ser equipado con bastidores aislados térmicamente y con malla anti-pájaros.
• ACCIONAMIENTO:
• Cilindro neumático de simple efecto.
• Cilindro neumático de doble efecto.
• Servomotor eléctrico (24 V - 220 V).
• Mecanismo por cable.
• Opciones: con función de incendio o failsafe (libre de fallos).

Eura-R:

Aireador de lamas superiores y laterales antilluvia:

El Eura-R es una variante del modelo estándar Eura. Está equipado con lamas laterales antilluvia que permiten una ventilación natural en continuo. El Eura-R es idóneo para la evacuación de humos y calor bajo todas las condiciones climatológicas. Lleva canalones integrados para una descarga controlada del agua. Igual que el Eura, este producto está disponible a medida, con diversos acabados de base y bridas. Se puede aplicar en edificios, naves industriales, centros comerciales, estaciones de tren, aeropuertos, etc.

• MATERIAL: aleación de aluminio AIMg3, resistente al agua de mar y anticorrosivo. Cojinetes anticorrosivos. Impermeabilización mediante cinta de sellado resistente a la intemperie en sentido longitudinal y tiras de ahorro de energía. El sellado está montado de una manera que evita el riesgo de congelación, garantizando una elevada impermeabilización contra las fugas de aire. El aluminio es totalmente anticorrosivo y se entrega en forma estándar sin tratar. Si lo desea, el Eura-R se puede anodizar o lacar en cualquier color RAL. Igualmente, puede ser equipado con bastidores aislados térmicamente y con malla anti-pájaros.
• ACCIONAMIENTO:
• Cilindro neumático de simple efecto.
• Cilindro neumático de doble efecto.
• Servomotor eléctrico (24 V - 220 V).
• Mecanismo por cable.
• Opciones: con función de incendio o failsafe (libre de fallos).

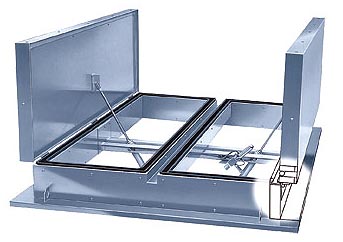

Duo Therma:

Aireador de compuerta:

El Duo Therma es un aireador de compuerta para ventilación natural y evacuación de humos en caso de incendio. Este exutorio está diseñado para instalaciones en que se requiere altas exigencias de aislamiento térmico y acústico. Gracias a este aislamiento térmico, minimizamos la formación de agua debido a posibles condensaciones. Este producto está disponible con o sin aislamiento, traslúcido o con una tapa (Mono Therma). Se puede aplicar en centros comerciales, teatros, auditorios, polideportivos, edificios industriales, oficinas, etc.

• MATERIAL: aleación de aluminio duro, AIMg3, resistente a agua de mar y anticorrosivo. Impermeabilización contorneada con cauchos cubiertos de EPDM, lo cual excluye el peligro de congelación, garantizando una absoluta estanqueidad en la unidad. El aluminio se entrega en forma estándar sin tratar o lacado al horno en cualquier color RAL deseado. El Duo Therma puede ser equipado con tapas insonorizadas, consiguiendo una atenuación acústica máxima de 44 dB, malla anti-pájaros y bases con aislamiento térmico.
• ACCIONAMIENTO:
• Cilindro neumático de doble efecto.
• Servomotor eléctrico (24 V - 220 V).
• Opciones: con función de incendio o failsafe (libre de fallos).

Estra:

Aireador de lamas decorativo:

El modelo Estra es un exutorio natural con lamas de vidrio para aplicaciones verticales, que se puede usar para ventilación y evacuación de humos y calor. Estra es un elegante aireador para ventilación, que luce al máximo en situaciones en las que se utiliza vidrio. Tiene perfiles con aislamiento térmico, que se pueden equipar con vidrio aislante o vidrio simple. Se puede aplicar en centros comerciales, edificios industriales, oficinas, etc.

• MATERIAL: aluminio extruido, bruto, secado en horno o anodizado. Las láminas son pivotantes. El sellado depende del tipo de vidrio y se puede aislar mediante escobillas de mohair.
• ACCIONAMIENTO: puede ser operación neumática, eléctrica o control manual.

Ventria:

Aireador de ventana decorativo:

Aireador de ventana diseñado para la evacuación de grandes volúmenes de aire caliente, gases y humos de incendio, para obtener una óptima iluminación cenital. El aireador puede incorporar policarbonato celular, vidrio templado o armado, y panel de aluminio simple y doble. El Ventria tiene una amplia gama de aplicaciones en todo tipo de edificios en donde están presentes la decoración y el diseño. Se puede aplicar tanto en construcciones industriales como en construcciones con lucernarios de cristal.

• MATERIAL: el Ventria está disponible en una versión estándar con o sin aislamiento, disponible con o sin rotura de puente térmico y es apto para todo tipo de vidrios con un espesor máximo de 40 mm. Puede suministrarse sin tratar, anodizado o esmaltado al horno en cualquier color RAL deseado. El bastidor está construido en aluminio extrusionado altamente aleado AIMg3, resistente a la mayoría de los agentes químicos. Asimismo dispone de un sistema de sellado por medio de caucho EPDM.
• ACCIONAMIENTO: el sistema de gobierno puede ser neumático, servo-motor eléctrico o servomotores giratorios por guías. Apertura de emergencia por medio de botellín de CO2. El ángulo de apertura depende de la longitud escogida para la carrera del mecanismo de gobierno. De esta forma estándar, suministramos el gobierno del aireador por medio de un sistema neumático con un cilindro de aire comprimido de doble efecto, que queda bloqueado en la posición abierta y cerrada. El ángulo de apertura máximo está fijado en 75°.

Luma:

Aireador de ventana decorativo:

El modelo Luma es un aireador de ventana diseñado para la evacuación de grandes volúmenes de aire caliente, gases y humos de incendio. Este aireador puede ser instalado en vertical o en cubierta, con una inclinación mínima de 10°, por lo que las posibilidades de instalación hacen posible su integración en diferentes edificios, tales como centros comerciales, atrios, edificios de oficinas y naves industriales en los que se pretenda dar prestaciones decorativas, aparte de la propia función primordial del aireador para evacuación de humos y calor.

• MATERIAL: el bastidor se compone de un perfil de aluminio con aislamiento térmico total, consiguiendo un acabado perfecto. El sellado del marco se efectúa con caucho EPDM y se suministra totalmente aislado térmicamente. El interior del marco puede suministrarse con vidrio de una capa, vidrio aislante con un panel de aluminio, doble panel de aluminio con aislamiento, doble y triple pared de policarbonato claro, translúcido y opal.
• ACCIONAMIENTO: en posición cerrada, el control del modelo de Luma está completamente oculto en la estructura. No se ven cilindros, resortes neumáticos ni controles de motor. Por ello, Luma se puede aplicar en cualquier situación. Además, la limpieza de la ventana es sencilla.
• Cilindro neumático simple efecto.
• Servomotor eléctrico (24 V - 220 V).
• Opciones: failsafe (libre de fallos).

Lumera:

Aireador de ventana:

El Lumera es un aireador de ventana arquitectónica para ventilación de alta calidad igual que el modelo Luma. El Lumera es una combinación del modelo Luma y el modelo Ventria. Es un aireador con perfiles esbeltos y un control oculto en el marco. Se ha desarrollado especialmente para aplicaciones en cubiertas de cristal estructurales, lucernarios. Se puede aplicar en edificios de oficinas, centros comerciales, estaciones de tren, aeropuertos, etc.

• MATERIAL: el Lumera busca un diseño detallado, y por ello, es extremadamente apto para aplicaciones en edificios con altas exigencias estéticas. Algunos ejemplos son el control oculto y la fijación del vidrio, que no es visible desde el exterior. Si lo desea, el Lumera se puede anodizar o lacar en cualquier color RAL.
• ACCIONAMIENTO: para abrir y cerrar, el Lumera dispone de uno o dos motores de cadena de 24 V d.c. El control se realiza mediante baterías libres de fallos. También se puede utilizar un control de 230 V a.c. Como apoyo para los motores, se pueden utilizar amortiguadores neumáticos.

Inova:

Aireador de ventana decorativo para fachada:

El modelo Inova es un aireador de ventana diseñado para la evacuación de grandes volúmenes de aire caliente, gases y humos de incendio. Su instalación es exclusiva para fachadas. El mecanismo de apertura se encuentra totalmente oculto en el marco, por lo que es idóneo en aquellos edificios en los que la estética y la arquitectura juegan un papel importante. El bastidor se compone de un perfil de aluminio con aislamiento térmico total, consiguiendo un acabado perfecto. El sellado del marco se efectúa con caucho EPDM. Por su esbelto perfil, Inova es idóneo para la integración en fachadas de centros comerciales, atrios, edificios de oficinas, aeropuertos, etc.

• MATERIAL: el modelo Inova se puede producir sin tratar, anodizado o lacado en cualquier color RAL deseado. La ventana de ventilación está disponible en los siguientes modelos: una sola capa de aluminio, doble capa de aluminio con aislamiento, vidrio laminado, vidrio aislante, doble y triple capa de policarbonato. El interior del marco puede suministrarse con vidrio de una capa, vidrio aislante con un panel de aluminio, doble panel de aluminio con aislamiento, doble y triple pared de policarbonato claro, translúcido y opal.
• ACCIONAMIENTO: en posición cerrada, el mecanismo de apertura queda totalmente oculto. El gobierno del aireador puede ser neumático, pudiendo suministrarse con válvula para apertura en caso de incendio o eléctrico, siendo de seguridad positiva.
• Cilindro neumático de simple efecto.
• Servomotor eléctrico (24 V - 220 V).
• Failsafe (libre de fallos).

2. - CLARABOYAS.

Elementos dotados con una cúpula de policarbonato, destinados a iluminación cenital, ventilación y evacuación de humos.

Su maniobra puede ser mediante motor eléctrico, pistón neumático e incluso manual. Llevan incorporado un zócalo de chapa galvanizada con aislamiento térmico. Disponibles para cubiertas de chapa o tipo deck. Claraboyas de formas rectangulares o cuadradas, según los modelos y las medidas expuestos a continuación.

Claraboyas fijas y motorizadas:

Exutorios NG tipo claraboya con base piramidal:

• Funciones de evacuación de humo en caso de incendio.
• Tiene las mismas características que una claraboya con base cuadrada o rectangular, pero al disponer de una base trapezoidal, se incrementa su superficie aerodinámica.
• Cubierta plana de policarbonato doble, con un espesor de 8 mm.
• Base aislada, ideal para cubiertas tipo deck, cumpliendo con la EN 12101-2.

Exutorios tipo claraboyas cuadradas y rectangulares:

• Funciones de evacuación de humo en caso de incendio y, opcionalmente, de ventilación e iluminación.
• Puede abrirse automáticamente con una maniobra neumática o eléctrica.
• Óptima superficie aerodinámica, cubierta plana de policarbonato antigoteo, bases aisladas con o sin exterior en aluminio y cuadros de control neumáticos, eléctricos o por CO2 para la maniobra del sistema.
• Tamaños cuadrados o rectangulares, cumpliendo la EN 12101-2.

Exutorios tipo doble compuerta DVP:

Exutorios modelo DVP de tapas de policarbonato:

• Exutorio para evacuación de humos de una o dos hojas en policarbonato doble de 10 mm.
• Apertura neumática o eléctrica.
• Cuadros de control para apertura automática de tipo neumático, eléctrico o por CO2.
• Base sólida con aislamiento o con recubrimiento de aluminio, cumpliendo la EN 12101-2.

Lucernarios con evacuación de humo integrada:

Exutorios de una o dos hojas en lucernarios:

• Única alternativa en el mercado que une un lucernario modular para entrada de luz con exutorios para evacuar humos en caso de incendio.
• Se adapta a los módulos de cubierta diseñados, policarbonato celular de 8 mm antigoteo.
• Los exutorios pueden ser de una o dos hojas.
• Ahorra zócalos, agujeros en cubierta y produce un estimable ahorro de espacio, cumpliendo la EN 12101-2.

3. - SECTORIZACIÓN DE HUMOS.

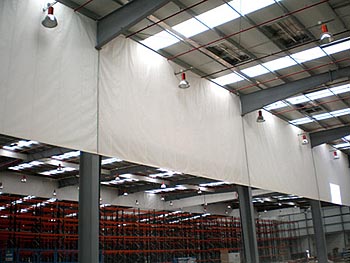

Barreras de humo fijas:

600° durante 1 hora:

• Es esencial en el diseño de un sistema "eficaz" de evacuación de humos crear una deliminación de los humos y gases producidos en un incendio, de tal forma que no se propaguen, invadiendo otros sectores no afectados. Para ello, es necesario la instalación de un sistema de sectorización y/o canalización de humos que esté certificado, homologado y que garantice una sectorización segura.
• Las barreras de humo fijas están especialmente indicadas para ser implantadas en naves industriales y en aquellos edificios en que no se precisa la subida y bajada de éstas, o en aquellos usos industriales en los que la estética no es un requisito indispensable.



Barreras sectorizadoras móviles de humo y parallamas:

600° durante 60-120 min. y E 240 min.:

Barreras de humo móviles SD60 - SD120:

• Es esencial en el diseño de un sistema "eficaz" de evacuación de humos crear una delimitación de los humos y gases producidos en un incendio, de tal forma que no se propaguen, invadiendo otros sectores no afectados. Para ello, es necesario la instalación de un sistema de sectorización y/o canalización de humos que esté certificado y homologado que garantice una sectorización segura.

Barreras parallamas móviles FC240 - FC270:

• Es esencial en el diseño de un sistema "eficaz" de evacuación de humos crear una delimitación de los humos y gases producidos en un incendio, de tal forma que no se propaguen, invadiendo otros sectores no afectados. Para ello, es necesario la instalación de un sistema de sectorización y/o canalización de humos que esté certificado y homologado que garantice una sectorización o compartimentación segura.
• Las barreras parallamas móviles están especialmente indicadas para ser implantadas en centros comerciales, edificios de oficinas, teatros, hoteles, cocinas de establecimientos que se encuentran cara al público y en aquellos edificios en los que se requiera un alto grado de estética, de tal forma que siempre estén ocultas, empotradas en falsos techos, para que en caso de incendio, bajen en la zona indicada en proyecto.

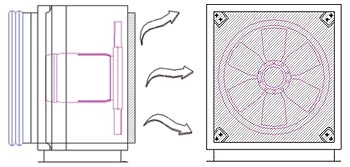

4. - SISTEMAS DE PRESURIZACIÓN PARA VÍAS DE ESCAPE.

Un sistema de presión diferencial permite mantener condiciones soportables en los espacios protegidos, limitando la propagación de humos de un espacio a otro, dentro de un edificio, a través de resquicios entre las barreras físicas, por ejemplo, rendijas alrededor de puertas cerradas o abiertas.

Los sistemas de presión diferencial permiten mejorar el nivel de seguridad contra incendios de un edificio.

Los objetivos de un sistema de presión diferencial son:

• Protección de la vida humana, manteniendo condiciones sostenibles de seguridad en los espacios protegidos.
• Protección de vías destinadas a las operaciones contra incendios, ya que la operatividad de los bomberos depende de que dichas vías estén libres de humo, permitiendo el acceso de los mismos hasta la planta afectada por el fuego, sin tener que utilizar equipos de respiración.
• Protección de bienes. Se debe impedir que el humo se propague hacia zonas que contengan equipos valiosos, procesadores de datos u otros artículos que sean particularmente sensibles al mismo.
• Un sistema integral que cumple con la norma UNE-EN 12101-6. Una alternativa fiable para proteger las vías de evacuación.

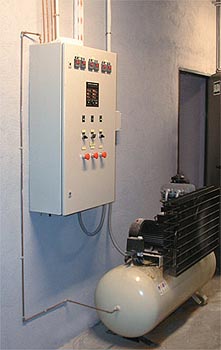

5. - SISTEMAS DE CONTROL Y GESTIÓN.

Opción eléctrico, neumático, eléctrico neumático o sistema múltiple:

Cuadros para uso exclusivo en caso de emergencia (TCO2):

• Para aquellas instalaciones sencillas donde no se requiera la apertura automática de los equipos a través de la señal de incendios, Tecresa ofrece cuadros para accionamiento manual en caso de emergencia.

Sistemas avanzados de control:

• Los sistemas de control más sofisticados incorporan los últimos avances en electrónica para una gestión centralizada del sistema de evacuación y sectorización de humos.
• El cuadro principal puede incorporar una unidad central de proceso conectada a unos autómatas de gestión por zonas mediante un bus de comunicaciones, para permitir una monitorización continua de todos los elementos del sistema.

Cuadros para uso de emergencia y ventilación natural:

• Para instalaciones donde se desean utilizar los aireadores para ventilación natural además de para evacuación de humos, Tecresa ofrece cuadros de control provistos de un autómata (PLC) programable y la posibilidad de conectar sensores de lluvia, viento, temperatura, humedad, etc.; para controlar la apertura y el cierre de los equipos en función de los parámetros deseados.
