Construtec Buderus participa en un proyecto que garantiza el abastecimiento de agua a Rota y Chipiona

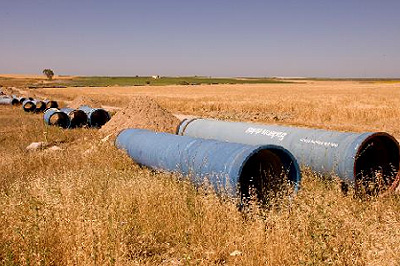

Los 9 Km de tubería de fundición dúctil ZMU, con resistencia todo terreno, garantizarán el suministro de agua potable en la zona de Costa Ballena, Cádiz
La Agencia Andaluza del Agua y Egmasa, responsable de acometer los proyectos medioambientales, han seleccionado la tubería propuesta por Construtec Buderus para esta obra de trascendencia para una zona en desarrollo de la provincia de Cádiz.
La constructora Ploder Uicesa, responsable de la ejecución de la obra, ha resuelto la elección de la conducción al quedar demostradas las ventajas de la tubería de fundición dúctil con revestimiento ZMU frente a otras alternativas de revestimientos en fundición dúctil.
Estas ventajas pueden resumirse en su resistencia, vida útil y sostenibilidad en términos de inversión y conservación del recurso.
En esta actuación, las características del terreno han sido determinantes a la hora de hacer la elección. Concretamente, en este caso, las ventajas principales fueron la alta resistencia a la corrosión del revestimiento exterior de mortero de cemento ZMU en suelos conflictivos con baja resistividad.

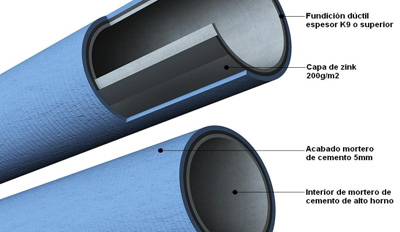

El revestimiento ZMU compuesto por una capa de zinc y de mortero de cemento exterior aporta una doble acción química contra el alto nivel de corrosión del terreno de la obra. Por otro lado, su alta resistencia mecánica a impactos facilita la manipulación de las tuberías y ofrece importantes beneficios de rentabilidad, como la utilización del propio terreno de zanja como material de relleno y compactación, con bolos de hasta 100 mm.
Proyecto de Costa Ballena
El proyecto que supone una inversión total de 5,578 miles de euros, consiste en la ejecución de una tubería de abastecimiento que transporte agua desde el depósito del agostado que se encuentra bajo tierra hasta la red de abastecimiento de la urbanización Costa Ballena Chipiona, sirviendo para reforzar el abastecimiento a los municipios de Rota y Chipiona, dotando al sistema de una conexión entre los actuales Ramal Rota y Ramal Chipiona del sistema de abastecimiento de la zona gaditana.
Lo destacable del proyecto es que se consigue así que el abastecimiento en esa zona tenga garantías frente a cualquier rotura de alguno de los ramales, y además se mejora el servicio a ambos municipios, una zona de gran actividad turística y urbana así como agrícola y con un potencial de crecimiento destacable por los desarrollos urbanísticos en marcha.
Para ello está prevista la ejecución de un ramal de conexión entre esta tubería, y el depósito existente en Costa Ballena Rota, que actualmente se llena a través de una tubería de diámetro de 300 mm procedente de Rota.
Además está prevista una conexión con el sistema de abastecimiento general a Chipiona, que cierre el anillo de abastecimiento de la zona gaditana y la ampliación del agostado, de manera que tenga una mayor garantía de suministro.
Se calcula que el caudal circulante es de 729,65 l/s, con el que se cubre la demanda máxima de Chipiona en el mes de agosto, de la urbanización Costa Ballena en su conjunto y de la futura urbanización de las Lomas del Infante.
Con dicho caudal, y un diámetro de 800 mm en la tubería se satisfacen los requerimientos de presión mínima necesaria.
Características de terreno: Baja Resistividad
En esta actuación las características del terreno son muy importantes por los motivos expuestos a continuación:
• La resistividad del terreno presenta una de las propiedades más significativas a la hora de determinar la corrosividad de un suelo. Se ha constatado que cuanto menor sea la resistividad, mayor es la corrosión tal y como se puede ver a continuación (Relación entre la corrosión, nivel de resistividad y características del suelo):
- Porosidad: Aumenta / Disminuye.
- Salinidad: Disminuye / Aumenta.
- Humedad: Disminuye / Aumenta.
- Temperatura: Disminuye / Aumenta.
Los suelos con una resistividad (W x m) < 9 son muy corrosivos, entre 9 y 23 se considera bastante corrosivos y de 23 a 50 moderadamente corrosivos. Los análisis de las muestras tomadas en las catas realizadas muestran que la resistividad del terreno de Costa Ballena es variable y fluctúa entre muy corrosivo y moderadamente corrosivo llegando a mínimos de resistividad de hasta 1,75 W/m.
La baja resistividad facilita la conducción de electricidad en tanto que no bloquea la corriente sino que favorece su paso hacia la tubería metálica. La corriente entra y sale de la tubería a lo largo de la conducción dependiendo de la resistividad del terreno que atraviesa. Los puntos de entrada y salida de esa electricidad son puntos sensibles para la aparición de la corrosión pudiendo llegar incluso a agujerear la tubería.
El revestimiento de mortero de cemento ZMU aplicado según la norma EN 15542, aporta un alto grado de seguridad al proyecto tal y como queda recogido en la norma EN 545:2007 en su anexo D donde en el apartado 2,4, define que este revestimiento, no solo acepta que la tubería esté en contacto con cualquier nivel de corrosión de suelo, sino que además, menciona expresamente que no se ve afectado por las corrientes vagabundas.
Por tanto, ZMU es una solución que aporta garantía a este proyecto, con una expectativa de funcionamiento en conformidad con estudios realizados por la asociación alemana de gas y agua (DVGW), de entre 100 a 140 años.
