6 de Abril de 2011 |
|
Proyecto del Teatro Infantil (Madrid) con sistemas geotérmicos Rehau
En el I Congreso sobre Climatización Eficiente Clima+ se presentó el proyecto en el que destacan los sistemas de captación de energía geotérmica de Rehau, patrocinador del Congreso
El pasado 1 y 2 de marzo tuvo lugar en el recinto ferial de Madrid, IFEMA, el I Congreso sobre Climatización Eficiente Clima+. Un evento que constituye un foro de debate en el que se abordaron temas como la mejora de las tecnologías existentes en el campo de la climatización, sistemas de control y utilización de equipos eficientes, entre otros.
Las jornadas contaron con la presencia de Eneres Sistemas Energéticos Sostenibles que llevó a cabo la ponencia "Utilización del recurso geotérmico para la climatización mediante losas termoactivas y el pretratamiento del aire de renovación. El caso de un teatro". Esta obra cuenta con dos sistemas de captación de energía del subsuelo de Rehau: sondas verticales Raugeo e intercambiadores aire-tierra Awadukt Thermo.
Este proyecto trata de una rehabilitación promovida por el Ayuntamiento de Madrid con el fin de recuperar dos antiguos cuarteles en el complejo de Daoiz y Velarde para transformarlos en un teatro infantil y un centro cultural. Debido al poco espacio disponible para los intercambiadores hubo que superponer en planta los dos sistemas. De esta forma, se realizaron las perforaciones de las sondas verticales geotérmicas y a continuación se instaló el intercambiador aire-tierra enterrado.
En la totalidad de la planta se realizaron 33 perforaciones para captadores geotérmicos verticales Raugeo con una profundidad de 157 m. Estas sondas alimentan un grupo de bombas geotérmicas con una gran potencia instalada en calefacción de 174 kW y de 12 kW en refrigeración. El líquido que circula por los tubos sirve como medio caloportador que capta o cede calor del terreno dependiendo del ciclo de la bomba (invierno-verano). Este sistema de climatización se completa por medio de una superficie compuesta por losas de hormigón termoactivas de 7.200 m².

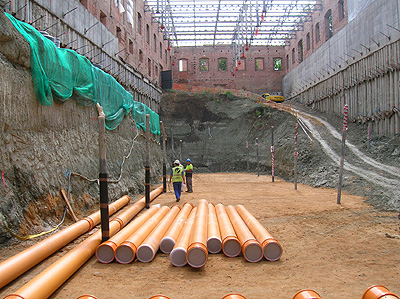

Construido posteriormente sobre la red de captación vertical, se instaló el sistema de ecoventilación Awadukt Thermo de diámetro 315 mm, que está constituido por dos intercambiadores que alimentan a dos climatizadores situados en los dos extremos del edificio.
Las características de ambos sistemas son idénticas, correspondiendo cada uno a una red de tuberías antimicrobianas formada por 12 tubos de 80 m de longitud, enterrados a una profundidad mínima de 1 m bajo la losa de cimentación del edificio. La red de tuberías está conectada a una galería construida de hormigón gunitado y provista de un sistema de bombas de achique para la evacuación de aguas de condensación o procedentes de la filtración.
Este intercambiador aire-tierra Awadukt Thermo, aprovecha la acumulación energética del subsuelo a través del sistema de tuberías colocadas en horizontal sobre el terreno. Además, cuenta con una elevada resistencia, conductividad térmicas y rigidez longitudinal gracias al sistema de tubos de pared maciza en polipropileno con una capa antimicrobiana en las paredes interiores, que ayudan a mantener la calidad del aire.
El volumen máximo de aire total pretratado en esta red de intercambiadores Awadukt Thermo es de 40.000 m³/h, que convierten este proyecto en uno de los mayores de Europa. Por este motivo, Rehau ha hecho entrega de la placa "Proyecto innovador energías renovables" a Eneres Sistemas Energéticos Sostenibles por la instalación de sistemas que permiten conseguir un ahorro considerable del consumo energético en calefacción y refrigeración.
