Novedad

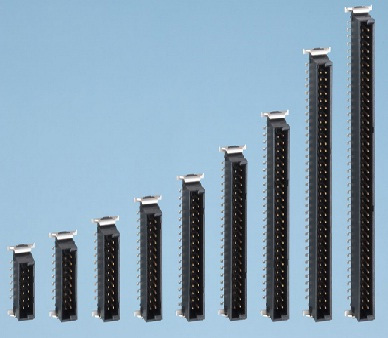

ERNI Electronics, firma representada por Ermec, está introduciendo mejoras en su conocida familia de conectores SMC de dos filas y paso de 1,27 mm con versiones que incorporan un mayor número de patillas en todas las configuraciones disponibles (conectores macho y hembra rectos y acodados, así como conectores IDC hembra para sistemas de cable plano). Esto significa que los conectores SMC ahora se encuentran disponibles asimismo con 16, 20, 32 y 40 patillas, ampliando de este modo la gama actual con 12, 26, 50, 68 y 80 contactos. Los conectores SMC con paso de 1,27 mm se han venido utilizando con éxito a lo largo de unos 20 años y han ido incorporando continuas mejoras. Los principales criterios de diseño de la serie SMC son un contacto de resorte patentado de doble cara para un buen comportamiento de HF y una conexión extremadamente segura, un aislante resistente a altas temperaturas con polarización para una unión extremadamente segura y tecnología de conexión SMT con coplanariedad controlada al 100% de las minúsculas patillas de contacto.

Varios módulos, como los conectores macho y hembra rectos y acodados, junto con los conectores SMT e IDC, ofrecen a los usuarios una máxima versatilidad de diseño. Para backplanes miniatura también se puede disponer de conectores macho en tecnología de ajuste por presión (pressfit). Estos conectores se utilizan a menudo en lugares totalmente diferentes dentro de un sistema con el fin de obtener conexiones de backplane, mezzanine, cable plano y coplanares. Para diseños versátiles de montaje auxiliar existen otras versiones con varias alturas para crear distancias mezzanine de 8 a 20 mm. La distancia se puede aumentar hasta 40 mm mediante los denominados adaptadores de placa a placa.

La producción de los conectores SMC se lleva a cabo con las máquinas más avanzadas de fabricación totalmente automatizada de alta calidad y están diseñados incluso para un montaje completamente automatizado. Gracias a su elevada densidad de contactos y al poco espacio que necesitan en la placa, los conectores SMC son ideales para aplicaciones compactas.
