Módulo microprocesado y direccionable (con aislador de cortocircuito) que se instala como un elemento más del bucle. Este módulo permite conectar detectores y/o pulsadores convencionales en un sistema algorítmico-direccionable de detección de incendios, realizando la función de interfaz entre una central de control algorítmico-direccionable y un sistema convencional. En la regleta de “Zona C” se pueden instalar un máximo de 10 pulsadores convencionales. En la regleta “Zona D”, se admite un máximo de 20 detectores de temperatura (A30XT, A30XV) ó 15 elementos entre detectores de humo (A30XH, A30XHS) y pulsadores convencionales. Ambas regletas supervisan la línea mediante un condensador final de línea, de 10µF/63V. De esta forma se indica el estado de línea abierta, línea cruzada, alarma detector o alarma pulsador. El parpadeo del led rojo transparente nos indica la comunicación con la central, así como si permanece encendido nos indica el estado de alarma de un detector o pulsador conectado a este módulo. Este módulo dispone de salida para la activación de un piloto remoto, que se activa cuando está en estado de alarma. El módulo máster analógico se alimenta por la conexión al bucle. Se suministra en módulos rectangulares fabricados en ABS termorresistente. El módulo KMAY está certificado de acuerdo a la Norma EN 54-18 por AENOR, y con marcado CE según el Reglamento Europeo de Productos de la Construcción (UE) Nº305/2011.

Módulo microprocesado y direccionable (con aislador de cortocircuito) que se instala como un elemento más del bucle. El módulo se alimenta por la conexión al bucle, pero precisa de una alimentación auxiliar de 30V que proporcione la energía necesaria a los dispositivos gobernados por los relés. Este supervisa la presencia de tensión en la línea de alimentación auxiliar de 30V además de en las salidas de los relés supervisados. El módulo está protegido por un fusible autorearmable de 0,9 A y cada salida supervisada de 0,5 A. El parpadeo del led rojo transparente nos indica la comunicación con la central. El encendido del led verde indica el disparo de uno o ambos relés. Es un módulo de dos salidas de relés de accionamiento simultáneo (con una sola función), tanto en su tipo de aplicación (sirena, maniobra o pre-alarma), como en su temporización y combinación de sensores que los activan. La salida de relé R1 es supervisada por medio de una resistencia final de línea de 33 kO, indicando el estado de línea abierta o línea cruzada. La salida de relé R2 actúa como contacto NA y NC, no supervisado, siendo su aplicación típica el disparo de los electroimanes de las puertas cortafuegos. Teniendo en cuenta el consumo producido sobre el sistema, se recomienda instalar fuentes de alimentación externas (FAE) para más de 10 electroimanes en total por central. Se suministra en módulos rectangulares fabricados en ABS termorresistente. El módulo MDA1Y está certificado de acuerdo a la Norma EN 54-18 por AENOR, y con marcado CE según el Reglamento Europeo de Productos de la Construcción (UE) Nº305/2011.

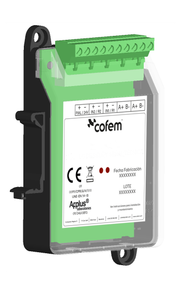

Módulo microprocesado y direccionable (con aislador de cortocircuito) que se instala como un elemento más del bucle. Los módulos se alimentan por la conexión al bucle, pero precisan de una alimentación auxiliar de 30V que proporcione la energía necesaria a los dispositivos gobernados por los relés. Estos supervisan la presencia de tensión en la línea de alimentación auxiliar de 30V además de en las salidas de los relés supervisados. El módulo está protegido por un fusible autorearmable de 0,9 A y cada salida supervisada de 0,5 A. El parpadeo del led rojo transparente nos indica la comunicación con la central. El encendido del led verde indica el disparo de uno o ambos relés. Es un módulo de dos salidas de relés de accionamiento independiente (dos funciones), tanto en su tipo de aplicación (sirena, maniobras o relé cruzado), como en su temporización y combinación de sensores que los activan. En estado de reposo el MDA2Y supervisa cada salida por medio de una resistencia de 33 k?, indicando el estado de línea abierta o línea cruzada. Se suministra en módulos rectangulares fabricados en ABS termorresistente. El módulo MDA2Y está certificado de acuerdo a la Norma EN 54-18 por AENOR, y con marcado CE según el Reglamento Europeo de Productos de la Construcción (UE) Nº305/2011.

Módulo microprocesado y direccionable (con aislador de cortocircuito) que se instala como un elemento más del bucle. Dispone de dos entradas para discernir el estado abierto o cerrado de un contacto seco conectado en serie con una resistencia de 10kO. En estado de reposo el contacto debe estar abierto y en caso de anomalía debe estar cerrado. En la primera entrada (marcada como IN1) detecta el contacto cerrado con categoría de ALARMA. La segunda entrada (marcada como IN2) detecta el contacto cerrado con categoría de AVERÍA. Se pueden asociar las dos entradas simultáneamente, teniendo información tanto de alarma como avería. En estado de reposo el MSTAY supervisa la línea exterior por medio de una resistencia de 33kO , indicando el estado de línea abierta o línea cruzada. Es de aplicación típica para señalizar el estado de otros sistemas de detección en donde pudieran existir conexión de sensores de flujo en el caso de instalaciones de sprinklers, finales de carrera en el caso de puertas cortafuego, ascensores, nivel de depósitos, etc. El parpadeo del led rojo transparente nos indica la comunicación con la central, así como si permanece encendido nos indica el estado alarma. El encendido del led verde indica la activación de una o ambas entradas. Este módulo dispone de salida para la activación de un piloto remoto, que se activa cuando está en estado de alarma. El Módulo de Señales Técnicas se alimenta por la conexión al bucle. Se suministra en módulos rectangulares fabricados en ABS termorresistente. El módulo MSTAY está certificado de acuerdo a la Norma EN 54-18 por AENOR, y con marcado CE según el Reglamento Europeo de Productos de la Construcción (UE) Nº305/2011.

Módulo microprocesado y direccionable (con aislador de cortocircuito) que se instala como un elemento más del bucle. Este módulo dispone de un relé con alimentación de 30V externa y una entrada de señal técnica para discernir el estado abierto o cerrado de un contacto seco. El módulo está protegido por un fusible autorearmable de 0,9A y la salida del relé con 0,5A. El módulo se alimenta por la conexión al bucle, pero precisa de una alimentación auxiliar de 30V, que proporcione la energía necesaria a los dispositivos gobernados por el relé marcado como “R1”. El relé se programa con una sola función (sirena, maniobras o relé cruzado) así como en su temporización y combinación de sensores que los activan. Así mismo, se supervisa la presencia de tensión en la línea de alimentación auxiliar de 30V y también en la salida del relé. La tensión suministrada por la salida de relé es de 30V. La entrada de señal técnica lleva conectado en serie con el contacto seco una resistencia de 10kO. En estado de reposo el contacto debe estar abierto y en caso de anomalía debe estar cerrado. En la entrada (marcada como IN2) detecta el contacto cerrado con categoría de ALARMA. Existe también la versión MYOAF, cuyo funcionamiento es idéntico al MYOA, a excepción de que el contacto cerrado se detecta como AVERÍA. El MYOA supervisa cada línea exterior (salida de relé y de la entrada de señal técnica) con una resistencia de 33kO en cada una, indicando el estado de línea abierta o línea cruzada. El parpadeo del led rojo transparente nos indica la comunicación con la central. El encendido permanente del led rojo indica el estado de alarma en su entrada, mientras que el encendido del led verde indica el disparo del relé. Se suministra en módulos rectangulares fabricados en ABS termorresistente. El módulo MYOA está certificado de acuerdo a la Norma EN 54-18 por AENOR, y con marcado CE según el Reglamento Europeo de Productos de la Construcción (UE) Nº305/2011.

Módulo microprocesado que se instala como un elemento más del bucle (No direccionable - No necesita ser configurado). Este es un módulo de protección que se intercala en el bucle de detección, con el fin de aislar tramos con avería de línea cruzada, y permitir así el normal funcionamiento del resto del bucle. Se suministra instalado en el interior de un zócalo alto. Dicha disposición permite situarlo en la misma posición que un detector facilitando el cableado del bucle de la instalación. Se recomienda instalar un módulo o elemento con aislador, como mínimo cada 32 elementos del bucle. El zócalo lleva dos adhesivos en su exterior con la palabra “KABY” para facilitar su reconocimiento visual. El módulo se alimenta por la conexión al bucle. El módulo KABY está certificado de acuerdo a la Norma EN 54-17 por AENOR, y con marcado CE según el Reglamento Europeo de Productos de la Construcción (UE) Nº305/2011.

Tarjeta de 1 bucle para central Lyon.

Tarjeta de 2 bucle para central Lyon.

Módulo microprocesado y direccionable (con aislador de cortocircuito) que se instala como un elemento más del bucle. Este módulo dispone de un relé con alimentación de 30V externa y una entrada de señal técnica para discernir el estado abierto o cerrado de un contacto seco. El módulo está protegido por un fusible autorearmable de 0,9A y la salida del relé con 0,5A. El módulo se alimenta por la conexión al bucle, pero precisa de una alimentación auxiliar de 30V, que proporcione la energía necesaria a los dispositivos gobernados por el relé marcado como “R1”. El relé se programa con una sola función (sirena, maniobras o relé cruzado) así como en su temporización y combinación de sensores que los activan. Así mismo, se supervisa la presencia de tensión en la línea de alimentación auxiliar de 30V y también en la salida del relé. La tensión suministrada por la salida de relé es de 30V. La entrada de señal técnica lleva conectado en serie con el contacto seco una resistencia de 10k?. En estado de reposo el contacto debe estar abierto y en caso de anomalía debe estar cerrado. En la entrada (marcada como IN2) detecta el contacto cerrado con categoría de ALARMA. Existe también la versión MYOAF, cuyo funcionamiento es idéntico al MYOA, a excepción de que el contacto cerrado se detecta como AVERÍA. El MYOA supervisa cada línea exterior (salida de relé y de la entrada de señal técnica) con una resistencia de 33k? en cada una, indicando el estado de línea abierta o línea cruzada. El parpadeo del led rojo transparente nos indica la comunicación con la central. El encendido permanente del led rojo indica el estado de alarma en su entrada, mientras que el encendido del led verde indica el disparo del relé. Se suministra en módulos rectangulares fabricados en ABS termorresistente. El módulo MYOA está certificado de acuerdo a la Norma EN 54-18 por AENOR, y con marcado CE según el Reglamento Europeo de Productos de la Construcción (UE) Nº305/2011.

Módulo analógico microprocesado y direccionable (con aislador de cortocircuito) que se instala como un elemento más del bucle. Este Módulo permite conectar detectores y/o pulsadores convencionales en un sistema analógico de detección de incendios, realizando la función de interfaz entre una central de control analógico y un sistema convencional. En la regleta de “Zona C” se pueden instalar un máximo de 10 pulsadores convencionales. En la regleta “Zona D”, se admite un máximo de 32 elementos entre detectores (A30XH, A30XHS, A30XT y A30XV) y pulsadores convencionales. Ambas regletas supervisan la línea mediante una resistencia final de línea, de 4K7. De esta forma se indica el estado de línea abierta, línea cruzada, alarma detector o alarma pulsador. Dispone de un microswith para la configuración de los umbrales de zona; - Umbral línea abierta (pin µswitch 1-2). - Umbral disparo alarma detector (pin µswitch 3-4). - Umbral disparo alarma pulsador (pin µswitch 5). El parpadeo del led rojo transparente nos indica la comunicación con la central, así como si permanece encendido nos indica el estado de alarma de un detector o pulsador conectado a este módulo. Este módulo dispone de salida para la activación de un piloto remoto, que se activa cuando está en estado de alarma. Este módulo se alimenta por la conexión al bucle y precisa una alimentación auxiliar de 24V para alimentar las zonas (dicha tensión es supervisada por el microcontrolador).

Módulo analógico microprocesado y direccionable (con aislador de cortocircuito) que se instala como un elemento más del bucle. Los módulos se alimentan por la conexión al bucle,no precisa alimentación auxiliar. El parpadeo del led rojo transparente nos indica la comunicación con la central. El led rojo transparente encendido fijo indica el disparo de uno o ambos relés. Es un módulo de dos salidas de relés de accionamiento independiente (dos funciones), temporización independiente, así como combinación de sensores que los activan. Las salidas de R1 y R2 son libres de tensión C/ NC/ NA. Mediante este módulo podemos controlar puertas y compuertas cortafuegos.

Módulo analógico microprocesado y direccionable (con aislador de cortocircuito) que se instala como un elemento más del bucle. Dispone de ocho entradas para supervisar equipos externos al sistema. Es de aplicación típica para señalizar el estado de otros sistemas de detección en donde pudieran existir conexión de sensores de flujo en el caso de instalaciones de sprinklers, finales de carrera en el caso de puertas cortafuego, ascensores, nivel de depósitos, grupos de presión, etc. Dichas entradas son configurables mediante microswitch de la siguiente manera: - Supervisadas (pin 1 µswitch en ON); en estado de reposo supervisa la línea exterior por medio de una resistencia de 33KO, indicando el estado de línea abierta o línea cruzada. Conectando una resistencia de 10kO en paralelo se activará la entrada corresp - Activas por contacto cerrado (pin 1 µswitch en OFF y pin 3 µswitch en OFF); la entrada en reposo debe estar con los contactos abiertos, en caso de evento se deberán cruzar los contactos de la entrada. Esta será la configuración de fábrica. - Activas por contacto abierto (pin 1 µswitch en OFF y pin 3 µswitch en ON); la entrada en reposo debe estar con los contactos cruzados, en caso de evento se deberán abrir los contactos. Mediante el pin 2 del µswitch de configuración seleccionaremos el tipo de evento que enviará el módulo a la central; ON Avería y OFF Alarma. La configuración de las entradas es común para todas. El parpadeo del led rojo transparente nos indica la comunicación con la central, así como si permanece encendido fijo nos indica la activación de una o varias entradas. Este módulo dispone de una salida para la activación de un piloto remoto, que se activa cuando está en estado de alarma. El Módulo de Señales Técnicas se alimenta por la conexión al bucle.

Módulo de fallo a tierra
