SISTEMAS DE PROTECCIÓN COLECTIVA

Para más información ver catálogos

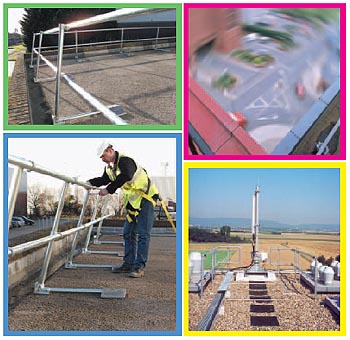

Protección al borde de tejados y azoteas (Sistema Kee Guard)

Barandilla según norma EN ISO 14122: PT, con certificado de homologación por organismo notificado.

  • Sin penetración en los componentes de tejados y azoteas.
  • Sin necesidad de soldar, curvas o roscar en obra.
  • Sistema galvanizado en caliente.

eimagen

SISTEMAS DE PROTECCIÓN INDIVIDUAL

Para más información ver catálogos

Dispositivo de anclaje rígido vertical (Sistema Faba A12)

Escalera con línea de vida rígida vertical según norma EN 353-1, con certificado de homologación por organismo notificado.

Línea de vida de carril rígido vertical para acoplar en escalera existente según norma EN 353-1, con certificado de homologación por organismo notificado.

  • Protección en ascenso contra caídas de altura en escaleras fijas, como torres eólicas, chimeneas, torres de telecomunicaciones, cubiertas, carriles de rodadura puentes grúa, etc.

eimagen

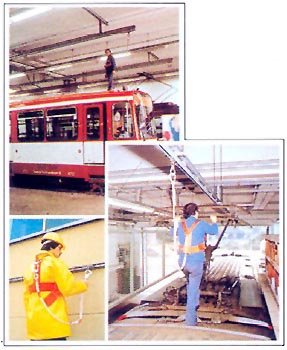

Dispositivo de anclaje rígido horizontal (Sistema Faba AW1)

Línea de vida rígida horizontal según norma EN 795 clase D, con certificado de homologación por organismo notificado.

  • Protección contra caídas de altura con desplazamiento horizontal para trabajos sobre camiones, trenes, autobuses, fachadas, limpieza de cristales en suspensión, etc.

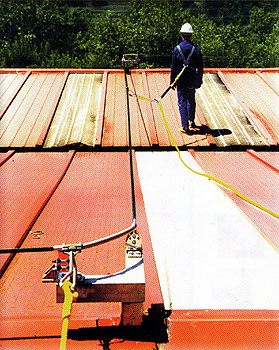

Dispositivo de anclaje flexible horizontal (Sistema Uniline)

Línea de vida flexible horizontal según norma EN 795 clase C, con certificado de homologación por organismo notificado.

  • Protección contra caídas de altura con desplazamiento horizontal para trabajos sobre cubiertas, carriles de rodadura, puentes grúa, etc.
  • Dispone de sistemas de anclaje con absorción de energía para cubiertas metálicas sin necesidad de abrir la cubierta del edificio.

eimagen

Sistemas de protección anticaída de cables (Uniline y UNI-8)

Uniline ofrece sistemas de protección contra caídas tanto de cable sintético como de hilo de acero para aplicaciones permanentes.

Uniline y UNI-8 constituyen la mejor solución de seguridad vertical disponible en el momento, para proyección de edificios nuevos y para renovación de edificios antiguos. Todos los productos de Uniline se manufacturan utilizando los materiales de mayor calidad. Se utiliza profusamente el acero de calidad marina AISI 316, lo que garantiza la seguridad del usuario a largo plazo. Los productos además son rigurosamente comprobados para verificar que cumplen las normas internacionales de protección contra caídas.

Uniline ofrece dos tipos de sistema de protección contra caídas, que le ayudan a cumplir las normas de seguridad e higiene y las normas industriales de la construcción. Ambos son permanentes y ambos ofrecen la misma solución fundamental. Acceso en alturas por medio de un sistema de salvamento horizontal basado en un cable continuo, con característica manos libres y fácil de usar. Los trabajadores pueden desplazarse por el área de un edificio, tanto por los laterales de los tejados como por los rebordes, por pasarelas u orificios en techos, con total libertad y con completa seguridad. Además, pueden usarse en una amplia variedad de proyectos diferentes, incluido el mantenimiento de jardines, parques temáticos, puentes, presas, alcantarillados y accesos para vehículos.

Independientemente del sistema por el que se opte, se obtendrá el mismo nivel elevado de producción, diseño e instalación. Ambos sistemas tienen similitudes:

  • Todos los diseños de los sistemas son realizados de forma individualizada y tienen en cuenta requisitos específicos.
  • Está disponible una amplia gama de anclajes estructurales para adecuarse a diferentes estructuras y tejidos de edificios.
  • Se pueden realizar anclajes personalizados para proyectos especiales.
  • Todos los sistemas pueden circunvalar esquinas y obstáculos.
  • Todos los sistemas utilizan el dispositivo de sujeción Unigrab para un movimiento con característica manos libres continuo alrededor del sistema, que puede acoplarse a cualquier punto a lo largo del sistema.
  • Todos los sistemas se diseñan utilizando el software de simulación Uniline para Windows, que predice realmente las prestaciones del sistema de protección contra caídas.

Sistema Uniline:

  • El sistema de cables sintéticos de Uniline ofrece ventajas únicas en comparación con los sistemas de protección contra caídas basados en hilos:
  • Mayores distancias entre anclajes para instalaciones más rápidas y con menos obstáculos.
  • Menos anclajes protegen la integridad del edificio o de la estructura.
  • Ventajas de "caída amortiguada" para el usuario en caso de caída.
  • Cargas de detención dinámicas bajas protegen los edificios y las estructuras.
  • Opciones de cables coloreados para aumentar la concienciación sobre la seguridad o mejorar el aspecto estético.
  • Cable no abrasivo, que protege los caros acabados de tejados o fachadas.
  • Indicador de seguridad incorporado.
  • Opción para usar como solución temporal.
  • Fácil reparación tras una caída.

eimagen

Uni-8:

  • El sistema basado en cables de acero inoxidable de gran calidad de Uniline ofrece una segunda opción cuando factores tales como los diseños del sistema afectan negativamente a los costes o cuando el acero inoxidable es, sencillamente, la opción preferida. Este sistema presenta una serie de ventajas:
  • Componentes de acero inoxidable AISI 316 estéticamente agradables.
  • Soportes intermedios que amortiguan la energía.
  • Los amortiguadores de energía en línea protegen los edificios y las estructuras.
  • Con distancias de hasta 12 m entre los anclajes de soporte.
  • Los componentes electropulidos proporcionan una resistencia contra la corrosión de larga duración.

Anclajes Force Management:

  • Una de las áreas más comunes de un edificio que requiere soluciones de seguridad vertical es el tejado.
  • Uniline ha desarrollado una gama de anclajes para tejados que soportan los sistemas de cables Uniline cuando se utilizan en diversas estructuras de tejados, incluidos: ensamblaje en obra, paneles compuestos, junta de plegado saliente y tejados de membrana contrachapada individual.
  • Los anclajes Force Management técnicamente avanzados permiten el uso de chapas para tejados de metal fino como anclajes estructurales, limitando las fuerzas que se generarían en caso de una caída a menos de 10 kN por medio de un amortiguador de energía incorporado. Los anclajes de acero inoxidable electropulidos se colocan sin provocar trastornos serios, se autoprecintan y conservan la integridad de la estructura de tejado, eliminando la necesidad de fijar postes en muchos casos.
  • Todos los anclajes tienen la certificación de la norma BSEN795 clase A y C.

Sistemas de protección anticaída para raíles (Uniline Roofsafe y UniRail)

Uniline Roofsafe y UniRail complementan la gama existente de sistemas de protección anticaída basados en cables de Uniline, ofreciendo a profesionales de la seguridad, propietarios de edificios, diseñadores e ingenieros, soluciones funcionales de seguridad para altura bien diseñadas sin comprometer la estética de los modernos diseños de construcción. Pero además de complementar las fachadas de los edificios, el sistema UniRail también proporciona soluciones para cuestiones sobre seguridad más específicas, como en situaciones en las que la distancia al suelo necesaria para frenar una caída es mínima.

Sistema UniRail:

  • Es un sistema de raíles de aluminio extruido y rígido que proporciona una solución funcional y muy agradable desde un punto de vista estético a los problemas de protección anticaída actuales. El sistema proporciona un amarre continuo, donde existe riesgo de caída, a través de un carrito de anclaje de cuatro ruedas. Este sistema se puede utilizar además como sistema de contención proactivo para varios usuarios, como sistema de frenado de caída para dos usuarios y como sistema de rappel para actividades como la limpieza de cristales.
  • Este moderno sistema ha sido diseñado para facilitar la instalación y permitir la expansión y contracción térmica debidas a las variaciones de temperatura entre las distintas estaciones. Esto se consigue por medio de anclajes que cuando se fijan a una estructura permiten que el raíl quede suspendido.
  • Este sistema puede conformarse para adaptarse a cambios de gradiente y dirección en ambos ejes de la extrusión del raíl, facilitando cambios de dirección y garantizando un continuo amarre y una funcionalidad total.
  • Uniline ofrece dos tipos de sistema de fijación UniRail:
  • Fijación oculta: pierde un poco de simplicidad en las instalaciones para ganar un mayor atractivo estético. Los anclajes y las conexiones del sistema pueden fijarse a la estructura de modo que no puedan verse los cierres. Los anclajes se fijan a la estructura antes de que el raíl se deslice hasta su posición.
  • Fijación deslizante: proporciona una flexibilidad máxima de instalación porque los cierres se dejan expuestos. Esto significa que los anclajes pueden deslizarse por el raíl, incluyendo los anclajes que pueden incorporarse a la estructura, para marcar, perforar y fijar. Para el mantenimiento y las inspecciones del sistema, los cierres quedan expuestos, permitiendo que los ingenieros de mantenimiento lleven a cabo ensayos de extracción o comprueben que los ajustes de apriete permanecen en el nivel correcto.
  • Los sistemas UniRail pueden utilizarse para proporcionar una solución de seguridad para una amplia gama de problemas de acceso, como limpieza de cristales, acceso a vehículos, limpieza de canaletas y problema de acceso especializados como tanques de tratamiento de agua y otros recipientes o estructuras cilíndricas. También puede utilizarse como un sistema de acceso suspendido.

Sistema Roofsafe:

  • Este sistema de raíles de aluminio extruido es lo último en el desarrollo tecnológico de protección anticaída. Puede instalarse en sistemas de tejado inclinados de metal, construidos con chapa perfilada simple o panel sándwich, así como en una gran variedad de sistemas de tejados con juntas permanentes, proporcionando un sistema de seguridad muy agradable desde el punto de vista estético. Este sistema puede utilizarse para facilitar las inspecciones de los tejados, el mantenimiento rutinario, la limpieza de canaletas, el acceso al tejado y el resto de procedimientos de trabajo en azoteas. Este sistema elimina muchos riesgos comunes asociados con los sistemas de protección anticaída basados en cables y otros sistemas de raíles montados en el tejado, incluyendo riesgos de caída oscilante, desgaste por rozamiento del cable, tensión del cable, deformaciones del cable y el paso de fijaciones intermedias del cable.
  • Roofsafe es el único sistema de raíles directo al tejado que puede facilitar cambios de dirección y de inclinación en el tejado, eliminando la necesidad de colocar postes antibalanceo, puntos de anclaje y cuerdas.
  • Se trata de un sistema muy fácil de utilizar, gracias a un carrito de anclaje de cuatro ruedas que se desliza sin esfuerzo a lo largo del raíl de aluminio extruido.
  • El sistema de raíles modular ligero se suministra en secciones de 2,5 m, haciendo más fácil el transporte y el manejo in situ.
  • La distribución de la carga a través del sistema de fijación garantiza la completa seguridad en caso de caída de varios usuarios sin dañar la integridad del sistema de tejado.
  • Uniline ofrece dos tipos de sistema Roofsafe:
  • Roofsafe para sistemas de tejados construidos con paneles sándwich: se fija a la capa exterior del sistema de tejado utilizando remaches de aluminio de tipo bulbo. El uso de este tipo de remache en el orden adecuado garantiza la seguridad sin comprometer la integridad del tejado. Las pequeñas penetraciones se sellan posteriormente utilizando productos de techado homologados. La instalación es rápida, sencilla y económica.
  • Roofsafe para sistemas de tejados con juntas permanentes: una gama de abrazaderas no penetrantes permite que el sistema se ajuste a una gran variedad de sistemas de tejados con grietas permanentes.
  • Componentes:
  • Placa base: el perfil único de la placa base facilita la instalación y expulsa el agua fuera de los puntos de fijación. La longitud estándar es de 2,5 m.
  • Placas esparciadoras: incorporan las mismas características de fijación que la placa base y facilitan la fijación del sistema inclinado en una gran variedad de tejados.
  • Raíl: permite el paso suave del carrito de anclaje, se suministra en longitudes de 2,5 m y se desliza dentro de la placa base durante la instalación.
  • Esquinas: el sistema Roofsafe está disponible para esquinas de 90 y 45° como estándar, así como para conexiones del sistema en salientes y canelones, que permiten el amarre continuo.
  • Extremos: previenen la salida accidental del carrito, haciendo de tope de caída de los extremos del sistema.
  • Carrito de anclaje: el carrito de 4 ruedas, común para Roofsafe y UniRail, puede dejarse permanentemente en el raíl o retirarse para su almacenamiento. Un dispositivo de estacionamiento lo hace ideal para actividades de posicionamiento en el trabajo. El diseño del carrito le permite deslizarse fácilmente a lo largo del sistema sin importar el ángulo de salida.
  • Todos los componentes están fabricados con aluminio extruido 6082 T6, plata anodizada, especificación de grado marino AA25. Todas las piezas de acero inoxidable están electropulidas para obtener una alta resistencia a la corrosión.

Equipos de protección individual (Ikar - Pammenter)

  • Anticaídas retráctiles y recuperadores según norma EN 360, con certificado de homologación por organismo notificado.
  • Trípodes según norma EN 795 clase B, con certificado de homologación por organismo notificado.
  • Puntos de anclaje según norma EN 795 clase A, con certificado de homologación por organismo notificado.
  • Anticaídas deslizante según norma EN 353-2, con certificado de homologación por organismo notificado.
  • Posicionador manual según norma EN 358, con certificado de homologación por organismo notificado.
  • Absorbedor de energía según norma EN 355, con certificado de homologación por organismo notificado.
  • Mosquetones y conectores según norma EN 362, con certificado de homologación por organismo notificado.
  • Arnés anticaídas según norma EN 361, con certificado de homologación por organismo notificado.
  • Arnés de posicionamiento según norma EN 361 y EN 358, con certificado de homologación por organismo notificado.
  • Arnés de suspensión según norma EN 361, EN 358 y EN 813, con certificado de homologación por organismo notificado.
  • Arnés de rescate según norma EN 361 y EN 1497, con certificado de homologación por organismo notificado.

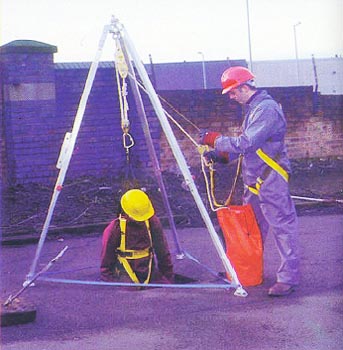

Rescate y evacuación (Ikar - Pammenter)

  • Sistema de ascenso y descenso en espacios confinados y para trabajos en suspensión VED, según norma EN 1496, con certificado de homologación por organismo notificado.
  • Anticaídas retráctil con recuperación en ascenso o descenso a través de manivela o cadena sin fin, según norma EN 360, con certificado de homologación por organismo notificado.
  • Sistema de evacuación a velocidad controlada, de 0,8 m/s, y descenso continuo de 20 personas, hasta una altura de 130 m, según norma EN 341, con certificado de homologación por organismo notificado.

eimagen

Cadenas y accesorios alta resistencia (Sysma Forge France)

  • Eslingas de alta resistencia, grado 80, según norma EN 818-4.
  • Eslingas de acero inoxidable de grado 50 en calidad ASI 316 L.
  • Accesorios:
  • Ganchos para soldar.
  • Cáncamos de carga normal y articulado.
  • Tensores.
  • Grilletes.

CONDÚCTICA

Para más información ver catálogos

Equilibradores

Gama de enrolladores equilibradores para el posicionamiento de cargas a diferentes niveles de herramientas portátiles eléctricas y neumáticas, caja de botonera, manipulación de piezas, etc., que facilita la manipulación y colocación en el puesto de trabajo. Otra gran característica que hay que tener en cuenta en el uso de estos equipos es que aumentan la seguridad en las manipulaciones y mejoran las condiciones de trabajo.

Este equipo está concebido para posicionar y desplazar una carga en equilibrio a una altura determinada, siendo necesario solo realizar un ligero esfuerzo.

Puede suministrarse el equipo con crica de retención y así bloquear la bobina, permitiéndose posicionar la carga cada 440 mm. Con esta opción, el peso de la carga debe ser inferior a la fuerza de tracción según en curso.

Enrolladores a resortes

Amplia gama de enrolladores a resortes que cubren cualquier necesidad de alimentación, ya sea eléctrica, neumática o hidráulica, a herramientas de mano. Prolongan la vida de los cables y garantizan la seguridad de las personas y sus condiciones de trabajo, hasta la alimentación de equipos móviles industriales de pequeña y mediana potencia.

Los enrolladores a resortes son utilizados para talleres mecánicos o automóviles, teatros, puentes grúa, pórticos, mesas, móviles, brazos y escaleras telescópicas, ascensores, carros elevadores, electroimanes, etc.

Todos los enrolladores son robustos, fabricados en chapa de acero y sus resortes garantizan una funcionalidad de hasta 100.000 maniobras.

Hay modelos estándar de enrolladores montados con diferentes cables, tanto en longitud, sección y número de conductores, que cubren una amplia gama de necesidades del cliente. Se suministran también modelos de enrolladores a medida con diferentes cables o mangueras en función de cada elemento a alimentar.

Las alimentaciones eléctricas pueden ser tanto de potencia o control, o mixtas, ya que el enrollador está equipado de colectores formados por elementos modulares, consiguiendo un gran número de fases de transmisión. Cuando se trata de alimentaciones de fluidos, el enrollador se suministra con una junta rotativa específica para cada aplicación, en función del propio fluido, del caudal y de la presión.

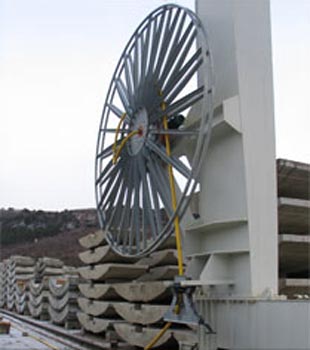

Enrolladores a motor

Los enrolladores a motor aseguran la alimentación eléctrica, neumática o hidráulica de elementos móviles, tales como portacontenedores, grúas de puerto, parques de siderurgia, máquinas tuneladoras, de minas, etc., a velocidades superiores a 120 m/min (en función del tipo de cable empleado).

Los enrolladores pueden ser suministrados con cable de potencia, control y fibra óptica para señal de datos, teniendo la posibilidad de realizar todo tipo de combinaciones al integrarse dentro del enrollado, colectores de elementos modulares.

La gama de enrolladores a motor está basada en dos conceptos innovadores:

  • Transmisión motorizada con embrague por imán permanente, acoplamiento magnético.
  • Sistema de transmisión modular.

La tecnología del acoplamiento magnético permite la sincronización de la velocidad de la máquina a la velocidad de enrollamiento y desenrollamiento del enrollador a un par constante y sin tirones sobre el cable, lográndose una garantía de longevidad sobre el mismo. Este sistema, además, permite el uso de la instalación sin interrupción (100% factor de servicio), actúa como limitador de par protegiendo el cable contra eventuales tirones, no necesita mantenimiento, puede reajustarse su par ante posibles modificaciones de la instalación y su motor es convencional, siendo de fácil disponibilidad.

El sistema de transmisión modular permite una gran variedad de enrolladores con la combinación de un número muy limitado de componentes comunes, reduciendo considerablemente repuestos, utilizándose en todos ellos los mismos componentes y pudiéndose adaptar un enrollador existente a nuevas condiciones de trabajo.

eimagen

Colectores

Los colectores eléctricos son utilizados para asegurar la continuidad eléctrica entre dos partes de una máquina o de una instalación, una será fija y la otra sometida a un movimiento de rotación. Como ejemplo de aplicaciones, tenemos: ganchos giratorios, máquinas rotativas, señales luminosas rotativas, carruseles, pivotes de grúa, ménsulas, enrolladores, etc.

Los colectores pueden resolver problemas, tales como:

  • Transmisiones de datos menores a 5 mA, señales informáticas, de vídeo, carga, etc.
  • Transmisión de energía baja tensión para potencia y control de 1.000 V e intensidades hasta 2.500 A.
  • Transmisión de energía de mediana tensión de hasta 36 kV, intensidad hasta 630 A y potencia hasta 22.000 kVA.
  • Transmisión para 6 fibras ópticas multimodo de 62,5/125 um con conectores SMA o ST y hasta una velocidad de 100 r.p.m.

La gama de colectores está caracterizada por estar formada de componentes modulares, pudiéndose combinar el montaje de anillo de control y de potencia de igual o diferente diámetro, y ser suministrada desnuda o bajo carcasa.

Cables

Los cables especiales de alto rendimiento son usados en instalaciones donde hay grandes esfuerzos dinámicos de tracción, torsión, flexión, desplazamientos a gran velocidad, y el cable es enrollado y desenrollado sobre bobina, poleas y reenvíos con unos radios mínimos de curvatura. Este tipo de cables son específicamente suministrados para enrolladores, cadenas portacables, carros portacables, equipos móviles, etc.

Estos cables son resistentes a la abrasión, al alargamiento y al desgaste, así como a ambientes químicos como grasas e hidrocarburos, y bajas temperaturas hasta -25°C (otras temperaturas bajo coeficiente de corrección).

En cuanto a su resistencia, la gama de cables aguanta tracciones desde 1 hasta 2 kg/mm² de sección de los conductores del cable.

En cuanto a su flexibilidad, los cables admiten radios de curvatura inferiores a cables convencionales. Estos radios de curvatura son en dinámica y varían según el tipo de cable entre 6 y 8 veces el diámetro del cable.

Las diferentes gamas de cables cumplen normas internacionales como VDE, EN, CEI, resistentes a la llama y libre de halógenos.

Entre nuestros suministros tenemos desde cables de potencia, mando, media y alta tensión, y fibra óptica hasta cables planos y autoportantes para botoneras.

La gama abarca:

  • Cable C800: tensión de utilización 450/750 V, conductores de control y potencia hasta 8 mm², resistencia a la tracción 2 kg/mm², radio de curvatura 8 x diámetro de cable. Aplicaciones de enrolladores y cableado de máquinas.
  • Cable Tenaflex: tensión de utilización 750 V, conductores de control y potencia hasta 95 mm², resistencia a la tracción 0,75 kg/mm², radio de curvatura 6 x diámetro de cable. Aplicaciones de enrolladores, festones, puentes grúa, máquinas de obras, canteras y ambientes donde hay aceites, grasa e hidrocarburos.
  • Cable GPM y BTR: tensión de utilización 0,6/1 kV, conductores de potencia hasta 300 mm², resistencia a la tracción 1 kg/mm², radio de curvatura 6 x diámetro de cable, velocidad de desplazamiento del aparato hasta 60 m/min. Aplicaciones específicas de enrolladores e instalaciones móviles que tienen que soportar en parada o movimiento esfuerzos de tracción, torsión y flexión.
  • Cable TSP: tensión de utilización 450/750 V, hasta 39 conductores de 2,5 mm², resistencia a la tracción 1 kg/mm², radio de curvatura 6 x diámetro de cable, velocidad de desplazamiento del aparato hasta 60 m/min. Aplicaciones específicas de enrolladores e instalaciones móviles que tienen que soportar en parada o movimiento esfuerzos de tracción, torsión y flexión.
  • Cable TRA: tensión de utilización 750 V, hasta 52 conductores de 2,5 mm², resistencia a la tracción 2 kg/mm², radio de curvatura 6 x diámetro de cable, velocidad de desplazamiento del aparato hasta 120 m/min. Aplicaciones específicas de enrolladores e instalaciones móviles que tienen que soportar en parada o movimiento esfuerzos de tracción, torsión y flexión.

Carros portacables

Los carros portacables, sistema Normaf, concebidos para el suministro de energía a elementos móviles, ofrecen soluciones óptimas para una gran variedad de aplicaciones, tales como instalaciones de grúa y elevadores, de almacenaje en altura, máquinas de construcción, instalaciones de transporte, etc.

La gama de suministros abarca:

  • Carros sobre cable de acero con diámetros de 6 - 8 y 12 mm, con una capacidad de carga de 5 kg por carro y hasta una longitud de 130 m sin soportes intermedios. Carros para cables redondos hasta 40 mm de diámetro y planos hasta 75 mm de anchura.
  • Carros para perfiles hasta IPE 270 o IPN 360, con una capacidad de carga de 15 a 60 kg. Longitud del sistema hasta 30 m e ilimitado en versión reforzada. Carros para cables redondos hasta 40 mm de diámetro y planos hasta 132 mm de anchura.
  • Carros para perfil C de 4 tamaños, con una capacidad de carga desde 100 hasta 400 kg, velocidad de uso desde 30 hasta 140 m/min. Longitud del sistema ilimitado con posibilidad del circuito formado por curvas. Carros para cables redondos hasta 40 mm de diámetro y planos hasta 400 mm de anchura. Opción de material en acero inoxidable.



Los carros portacables, sistema Feston, concebidos para el suministro de energía a elementos móviles que exige la industria pesada, ofrecen mediante su robusta construcción gran seguridad de servicio aun en trabajos muy duros.

La gama abarca tres modelos, en función de las distintas combinaciones de cables hasta un diámetro de 44 mm, consiguiéndose un ilimitado número de conductores a transportar. Todas las versiones para ser montadas sobre perfil IPN120, 140 ó 160.

Construidos en chapa de acero mecanosoldadas y ruedas templadas con rodamientos a bolas protegidas contra el polvo y el agua. Dos versiones de ruedas, en función de la velocidad de translación del ingenio a alimentar, desde 80 hasta 140 m/min.

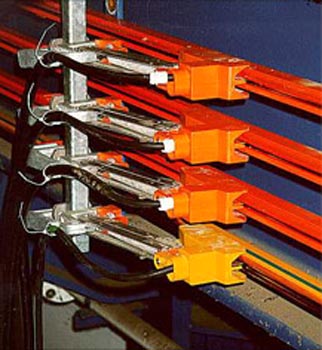

Líneas contacto aisladas

El sistema de líneas de contacto aisladas para la electrificación de equipos móviles permite una trasmisión fiable de potencia, mando y datos. Prácticamente no requiere ningún tipo de mantenimiento y pueden combinarse los diferentes modelos entre sí.

Los carriles de contacto son individuales o monoconductores y están protegidos en una funda aislante contra cualquier contacto involuntario, según IP2x. Éstos pueden ser combinados para formar una línea de multiconductores sin limitación de fases y prolongarse a voluntad, pudiéndose realizar circuitos en curvas, cambios de vías e incluso circuitos cerrados.

Una amplia gama que cubre hasta una tensión de servicio de 1.000 V y una intensidad de 1.250 A de corriente permanente en temperaturas desde -30 a 55°C a una velocidad en marcha de 400 m/min. Todas ellas con la posibilidad de montaje de la superficie de contacto lateral o hacia abajo.

La gama abarca:

  • FABA 100: intensidad de corriente permitida en régimen continuo de 40 y 100 A, tomacorrientes individuales hasta 50 A. Aplicaciones de puentes grúa, almacenaje, máquinas-herramientas, cintas transportadoras, robots, dispositivos de manutención, etc.
  • FABA 400: intensidad de corriente permitida en régimen continuo de 125 - 250 y 400 A, tomacorrientes individuales hasta 200 A. Aplicaciones de máquinas de elevación, grúas puente, unidades de almacenaje, etc.
  • FABA 1000: intensidad de corriente permitida en régimen continuo de 600 - 800 - 1.000 y 1.250 A, número de fases ilimitado, tomacorrientes individuales hasta 3.000 A. Aplicaciones en máquinas de elevación, polipastos, grúas puente, manipuladores de transcontainer, etc.

eimagen

Cadenas portacables

La gama de cadenas portacables cubre todas las necesidades donde el cliente necesite la protección de cables y mangueras de elementos móviles. Existen diferentes modelos en plástico acero y acero inoxidable, según la aplicación a desarrollar, teniendo en cuenta el recorrido y la velocidad del elemento móvil, y los radios de curvatura de los cables o las mangueras a transportar.

La gama abarca:

  • Cadena plástico KOLIBRI: cadena económica para aplicaciones ligeras en el transporte de cable. El conector de plástico integrado hace que esta cadena sea 100% plástico. Radios de curvatura de 15 a 300 mm, sin apoyos hasta 3 m. Aplicaciones en robots, manutención, máquinas de papel y textil, etc.
  • Cadena plástico PFR: cadena suministrada para desplazamientos cortos, agradable diseño visual. Puede ser fácilmente acortada o alargada, y suministrada a medida. Radios de curvatura de 75 a 300 mm, sin apoyos hasta 2 m. Aplicaciones en máquina-herramienta y de soldar, etc.
  • Cadena plástico PKK: desarrollada con la experiencia de 20 años en el transporte de cables para alimentaciones móviles. Todas las ventajas del transporte del cable son combinadas en una cadena de plástico. La PKK puede ser abierta en todas las versiones sin usar ninguna herramienta. Es también muy recomendable, ya que puede ser suministrada de stock por todo el mundo. Radios de curvatura de 40 a 400 mm, sin apoyos hasta 4 m. Aplicaciones en robots, manutención, máquina-herramienta, textil, etc.
  • Cadena plástico PLE: cadena suministrada con los mismos travesaños que la SLE. Es más ligera y económica que la SLE y debería se usada para recorridos cortos. Un canal-guía puede ser suministrado deslizándose sobre sí misma para recorridos de 100 m. Radios de curvatura de 75 a 500 mm, sin apoyos hasta 6 m. Aplicaciones en máquina-herramienta, manutención, elevación, etc.
  • Cadena de acero SLE: cadena suministrada en acero inoxidable y templada. Puede ser suministrada con travesaño agujereado a medida, de espuma y separadores de plástico. Gran longitud sin apoyos, gran número de cables y mangueras hidráulicas requieren el uso de esta cadena. Radios de curvatura de 60 a 600 mm, sin apoyos hasta 9 m. Aplicaciones en máquina-herramienta, molinos, máquinas especiales, etc.
  • Cadena de acero SFK: cadena para recorridos cortos y ciclos cortos. Esta cadena cerrada protege los cables y las mangueras de virutas calientes y gotas de soldadura. Radios de curvatura de 75 a 350 mm, sin apoyos hasta 2,5 m. Aplicaciones en máquina-herramienta, máquinas especiales, etc.
  • Cadena de acero GKA: cadena donde hay un gran número de cables y mangueras de grandes dimensiones. Puede ser también suministrada en acero inoxidable AISI-316L. Pueden ser suministrados también requerimientos especiales. Radios de curvatura de 300 a 1.000 mm, sin apoyos hasta 12 m. Aplicaciones en molinos, borde de mar, grandes máquinas-herramientas, etc.
