ESTUDIS ELECTRO-MECÀNICS, S.L

Permayer, 243
08205 SABADELL (Barcelona)

SOLICITAR PRESUPUESTO / INFORMACIÓN

Estudis Electro-Mecànics E2M es una empresa industrial creada en el 1993, especializada en el diseño y construcción de equipos informáticos para la inspección de la calidad del 100% de la producción.

Nuestra organización nos permite diseñar todas las piezas de nuestros equipos, tanto mecánicas como electrónicas, lo que garantiza una solución personalizada para cada cliente. El desarrollo de nuestras máquinas se realiza con el objetivo de conseguir equipos compactos y de reducidas dimensiones. Los equipos son entregados “llaves en mano” de modo que queda completamente montado y ajustado en el momento de la instalación.

La gama de productos de Estudis Electro-Mecànicas cubre desde inspectores con sensores electrónicos hasta los más complejos a través de visión artificial. Ofrecemos equipos estándar o soluciones a medida para cada aplicación, según las necesidades de cada cliente. Gracias a las grandes posibilidades que nos ofrece la visión artificial, podemos llegar a una gran diversificación de inspecciones para inspeccionar cualquier objeto que lo precise.

Estamos muy introducidos en el sector de packaging y contamos como clientes a las empresas multinacionales más prestigiosas del sector. Seguimos investigando para mejorar nuestros equipos, siempre con el objetivo de ofrecer las mayores prestaciones, facilidad en su utilización, la máxima calidad y por supuesto, al mejor precio.

EQUIPOS INFORMÁTICOS.

Para más información ver catálogos

Inspectores:

Cajas:

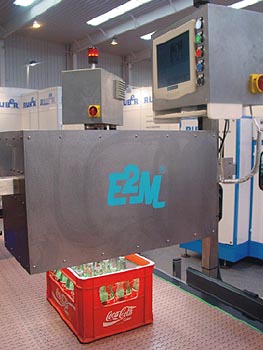

  • Visiocrates: Inspector mediante visión artificial de cajas de plástico y su logo con botellas retornables vacías, antes del desencajado. Se inspeccionan cuerpos extraños o botellas tumbadas sobre la caja, botellas en posición invertida o equivocada, diámetro, presencia de tapa, altura, color y tipo de botella. Con otra cámara se visualiza el color, la integridad y el logotipo de la caja.

ESTUDIS ELECTRO-MECÀNICS, S.L

Latas:
  • Inspector de integridad de latas por visión artificial: Se controla principalmente el perfil del envase y la perfecta circunferencialidad, para detectar entre diversos aspectos posibles abolladuras. E2M provee también los rechazadores/visores compatibles con los sistemas.
Botellas vacías:
  • Visiosorting: Clasificador de envases por formato o color. Equipado con una cámara y su backlight, es colocado después del desencajado, separa a otro carril las botellas de otro formato y rechaza las foráneas o rotas, para evitar su lavado innecesario y evitar daños y atascos en las máquinas posteriores. Es capaz de distinguir diferencias imperceptibles para el ojo humano.
Nivel y tapón:
  • Visiolevel: Inspector de nivel y tapón, con muchas opciones. Útil para cualquier envase translúcido con agua, refrescos, vino, aún con espuma o botella negra, permite un control muy preciso del tapón, detectando la posición de inserción o roturas, en los de corcho, y el grado de roscado e inclinación en los de plástico. Con sólo apretar un botón se configura automáticamente.
Marcaje y CB:
  • Verifitext: Inspector de marcaje por ink-jet, láser, gravado. Se inspecciona el grado de legibilidad. Con una iluminación adecuada se captura la imagen, se filtra, se segmenta y se comprueba carácter a carácter el grado de coincidencia, rechazando las unidades que no estén dentro del margen determinado, utilizando un OCR, OCV, para leer lotes y fechas. Adecuado para altas producciones siempre que no sea necesario rotar la imagen.
Etiquetas:
  • Contorvision: Inspector de etiquetas fuera de la etiquetadora. Permite la inspección de todas las etiquetas de cualquier envase redondo y cuadrado sin orientar, sin necesidad de manipularlo, tanto transparentes como opacos. El sistema óptico proporciona 6 imágenes por botella, una cada 60º, después de recomponerlas y tratarlas se consigue tener una imagen periférica de la botella desarrollada. Su visión circular permite ver aspectos como: puntas dobladas o rotas, textos en los extremos de etiquetas grandes y también la distancia real entre ellas, es una alternativa en los casos que falta espacio para las cámaras dentro de la etiquetadora o que no presenta la etiqueta de forma adecuada, y no interfiere en los trabajos de limpieza de la etiquetadora.

Control de estanqueidad:

  • Sealingtest: Inspector de fugas en envases blandos llenos y cerrados. El sistema consiste en presionar lateralmente el envase por dos lados, con dos bandas en movimiento. Este apriete produce una presión interior en el envase proporcional a la distancia entre las bandas. Se mide de forma muy precisa la presión interior de cada botella en la entrada, para compararla con la de salida, correspondiente a la misma botella pero al cabo de un cierto tiempo, en que la presión interior habrá disminuido proporcionalmente a la fuga que tenga el envase.

Rechazadores y divisores:

  • Push: Impacto neumático para líneas de alta velocidad y envases no recuperables. Golpea los envases que circulan por un transportador provocando su desviación hacia un carril de “envases defectuosos” utilizando un mecanismo compuesto por un cilindro, una electroválvula y una pala para la expulsión.
  • Multistep: Rechazos de perfil variable “piano”. Se utiliza para envases poco estables. Es un conjunto de cilindros que desplazan segmentos cada vez más largos, describiendo un arco de longitud variable según la velocidad del envase. La estrategia consiste en que cuando llegue la botella se encuentre con el cilindro ya salido, para ello se sigue la información de un encoder.
  • Divisor a 7 vías, construido con 3 rechazos Multistep K: Con la utilización secuencial de varios equipos en cascada se pueden configurar divisores, en este caso se muestra uno de 7 carriles, la característica destacable es que ocupa muy poco espacio. Se adapta automáticamente al diámetro del envase, su velocidad y número de filas. Es una alternativa económica a un divisor clásico, y puede dividir de una en una.
  • Proportional: Rechazo neumático proporcional. Se utiliza para envases estables, impulsa a la botella con una aceleración y desplazamiento variable configurable con rampas, según el deslizamiento del transportador, peso de la botella y distancia a recorrer, se guardan los parámetros para cada formato en la memoria del equipo. Se puede llegar a dividir a 4 carriles con un solo equipo.

Orientadores:

  • Orientador de botellas ovaladas: Montado en línea se detecta la cara del envase que entra, en el caso que deba girarse, se frena la botella posterior y se efectúa el giro con un motor servocontrolado, controlándose todos los parámetros de giro a través de la pantalla.
  • Orientador para tapones: Equivalente al de botellas, se detecta la cara con el medio más adecuado, en este caso con un equipo de visión artificial estándar de mercado.

Soluciones personalizadas:

  • Inspector de sobres por visión artificial para Bbraun Surgical: Bbraun Surgical transmitió la necesidad a E2M de controlar la presencia y la posición de sobres quirúrgicos dentro de otro sobre de polietileno. E2M solucionó satisfactoriamente esta necesidad diseñando un inspector por visión artificial que verifica que en todo el perímetro de la soldadura entre las dos superficies que forman un sobre (una cara es de papel y la otra de film de plástico transparente) no queda atrapado el contenido (el contenido es otro sobre de aluminio). Además se controla si alguna de las cuatro esquinas del sobre de aluminio se ha doblado sobre sí misma.
  • Inspector de nivel por sonda de alta frecuencia para Antonio Puig: Control de nivel mediante sonda (contacto/introducción de haz) previa discriminación de recipiente (transparente/metálico) Antonio Puig comunicó la necesidad a E2M de controlar el nivel de llenado en su línea de producción de frascos transparentes y de aluminio. E2M solucionó su demanda mediante el desarrollo y la implantación de un inspector de nivel por sonda que discrimina el tipo de frasco (transparente/aluminio) para proceder a un diferente proceso de control. Para frascos transparentes: por sonda de alta frecuencia de contacto, sobre las paredes de los frascos basada en alta frecuencia. Para frascos metálicos: por sonda de alta frecuencia, mediante la introducción de un haz muy fino que penetra por la boca del envase.
  • Centrador-Insertador de frascos esféricos de perfume Carolina Herrera 212: Se comunicó a E2M la necesidad de un posicionador de frascos esféricos de perfume que se desplazaban por el transportador ligeramente introducidos en un godet y debían encajarse perfectamente antes de su llenado. E2M desarrolló e implantó un posicionador de centrado de los frascos por el cuello en el sentido de la marcha. Para tal fin, se desarrolló un sistema de guías laterales antes de la llegada a la estrella, a la llegada a ésta el frasco se presiona automáticamente. Esta solución aportada es también flexible, por lo que puede adaptarse fácilmente a otro tipo de formato.
