Cod. EAN: 8433059270926

0EURVer PVP €

El concentrador COMPACT DC es el equipo encargado de la gestión y lectura de contadores de energía trifásicos y monofásicos con comunicaciones PRIME conectados a la misma red de baja tensión.
Típicamente ubicado en el centro de transformación, el concentrador COMPACT DC, permite telegestionar los contadores, ya sea leyendo la información que estos nos proporcionan o bien ejecutando las acciones que se pueden aplicar sobre este tipo de equipos, como por ejemplo modificar las tarifas, actuar sobre el elemento de corte, etc.
COMPACT DC tiene integrado un contador trifásico indirecto, con funciones de supervisión de baja tensión según modelo.
El equipo dispone de comunicaciones PLC PRIME, puerto Ethernet y entradas digitales.

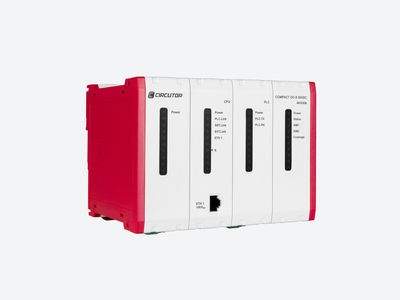

Concentrador PLC PRIME, GEDE EDC-T 4G de Circutor

Alimentación en alterna
Tensión nominal
110 … 230 V~ ±20 %
Frecuencia
50 / 60 Hz
Consumo
10 … 26 VA
Circuito de medida de tensión
Consumo máx. entrada tensión
0.07 VA
Circuito de medida de corriente
Corriente nominal (In)
5 A
Comunicación radio
Tecnología / Tipo
4G (Huawei MU609)
Banda
Cuatribanda/HSPA+HSPA/UMTS 850/900/1900/2100 MHz
Antena
SMA Hembra
Comunicación red
Tecnología / Tipo
PRIME
Interface usuario
LED
15 LED de indicación / 1 LED (20000 imp/kWh) / 1 LED (20000 imp/kVArh)
Características ambientales
Temperatura de trabajo
-25 … +70 ºC
Temperatura de almacenamiento
-30 … + 80 ºC
Humedad relativa (sin condensación)
5 … 95 %
Grado de protección
IP40
Características mecánicas
Envolvente
Plástico V0 autoextinguible
Fijación
Carril DIN
Peso Neto (kg)
1,2
Tamaño (mm) ancho x alto x fondo
203 x 120 x 130 (mm)
Normas
Normas
UNE-EN 61000-4-2, UNE-EN 61000-4-3, UNE-EN 61000-4-4, UNE-EN 61000-4-5, UNE-EN 62052-11, IEC 61010
Seguridad eléctrica, Altitud máx. (m)
2000
