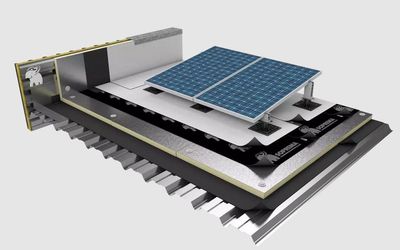

Cubierta constituida por soporte de chapa grecada, barrera de vapor formada por lámina autoadhesiva adherida de betún modificado elastomérico de 2 mm de espesor con armadura de no tejido de fieltro de poliéster reforzado y estabilizado (FP), acabado superior con un film de polipropileno y en la capa inferior acabado en un film siliconado fácilmente extraíble con una flexibilidad a bajas temperaturas < -15ºC tipo EDILSTICK 2 mm PP/RAND (LBA-20-FP según UNE 104410:2013); capa de aislamiento térmico en planchas rígidas de poliisocianurato (P.I.R) recubiertas ambas caras con film de aluminio gofrado de 50 micras, una absorción de agua < 2% y nula difusión de vapor de agua, con un coeficiente de conductividad 0,023 W/m·K, resistencia al fuego Euroclase B-s2-d0, de 80mm de espesor tipo EFIGREEN ACIER 80, instalado mediante fijaciones mecánicas; y membrana impermeabilizante monocapa fijada mecánicamente a la chapa soporte con lámina de betún elastomérico SBS de muy altas prestaciones, con acabado mineral blanco reflectante y descontaminante en la cara superior con tratamiento a base de dióxido de titanio (TiO2) y un film termofusible en la inferior con armadura de fieltro de poliéster reforzado y estabilizado con una flexibilidad a bajas temperaturas < -25ºC tipo SOPRALENE ELITE FM 5 kg D-TOX (LBM-50/G-FP según UNE 104410:2013) con garantía de 15 años. Instalación de soportes de poliamida ajustables en altura (de 120 a 160 mm) tipo SOPRASOLAR FIX EVO TILT BITUMEN para módulos fotovoltaicos de estructura estándar, adheridos a fuego sobre la membrana impermeabilizante SOPRALENE sin necesidad de fijaciones mecánicas que perforen la impermeabilización y un peso de 1,2 kg/ud incluidos SOPRASOLAR ELEVADOR SUPERIOR y SOPRASOLAR ELEVADOR INFERIOR creando una inclinación del módulo de 10º, abrazaderas intermedias y finales para la sujeción de los módulos solares y dispositivo de bloqueo de los elevadores; Listo para recibir la instalación de los módulos fotovoltaicos. Instalación de losetas flexibles de caucho reciclado de 50x50cm ranuradas por la cara inferior que permite el paso del agua tipo SOPRACOVER DALLE de Soprema para la realización de pasarelas en cubiertas técnicas y trabajos de mantenimiento protegiendo la membrana impermeabilizante. Incluido UD. de desagüe compuesta por cazoleta prefabricada con refuerzo de membrana de betún SEBS y tubo rígido clipado de PEAD tipo DRAINI VERTICAL BTM, incluido MORRIÓN UNIVERSAL SOPREMA totalmente adherida sobre la primera capa de lámina bituminosa, lista para recibir la segunda capa completamente adherida a fuego sobre la cazoleta. ML. de impermeabilización de juntas de dilatación, mediante bandas de adherencia de 33 cm de ancho tipo MORTERPLAS SBS FP 3 kg BAND 33 a cada lado de la junta previa imprimación con SOPRADÈRE (250 g/m2); banda de 50 cm de ancho, adherida a ambos lados de la misma formando fuelle tipo SOPRALENE ELITE FP 4 KG y con solapes transversales de al menos 15 cm; fondo de junta de diámetro 25 mm tipo JOINFAL y tapajuntas mediante banda autoprotegida de 33 cm tipo SOPRALENE ELITE FP 4 KG MIN, listo para recibir el sistema de la parte general de la cubierta. Productos con marcado CE europeo y sistema de impermeabilización de cubiertas con membrana fijadas mecánicamente en Cubiertas Deck ETA Nº 06/0018 y UNE 104401. Sistema completo SOPREMA con 15 años de garantía de impermeabilización.
Chapa acero galvanizado desarrollo=1000 mm e=0,6 mm greca=70 mm
20,15 € / m2(1,100 m2 x 20,15 €/m2 = 22,16 €)
Lámina de betún modificado autoadhesivo, Edilstick 2 mm TNT de Soprema
14,35 € / m2(1,100 m2 x 14,35 €/m2 = 15,78 €)
La armadura composite, de fieltro poliéster no tejido en combinación con el refuerzo de filamentos de fibra de vidrio, proporciona buenas características mecánicas, así como una buena estabilidad dimensional.
Está acabada, en su cara superior, con un no tejido de polipropileno TEXface®, y en su cara inferior con un film siliconado autoadhesivo fácilmente extraíble.
CAMPO DE APLICACION:
EDILSTICK es una membrana de elevadas prestaciones. Está particularmente diseñada para colocar como primera capa y/o en sistemas multicapa, con láminas similares; es apropiada donde no es posible la aplicación con llama por temas de seguridad.
Puede aplicarse en cubiertas planas, inclinadas, soportes discontinuos, bajo suelos de hormigón o baldosa amorterada, barrera de anticapilaridad. No es utilizable en cubiertas ajardinadas. Puede aplicarse sobre cualquier tipo de soporte, (hormigón, cerámica, acero, madera, panel celular, membranas, etc.).
Sus prestaciones mecánicas y su estabilidad termo dinámica permite su uso en cualquier ambiente y circunstancia donde sea necesaria una barrera contra la humedad.
Usos
Láminas flexibles para la impermeabilización. Láminas bituminosas con armadura para impermeabilización de cubierta
Láminas flexibles para impermeabilización. Láminas anticapilaridad bituminosas incluyendo láminas bituminosas para la estanquidad de
estructuras enterradas.
Láminas flexibles para impermeabilización. Láminas auxiliares para cubiertas con elementos discontinuos
PUESTA EN OBRA
Las altas prestaciones de adherencia del mástico permite su aplicación sin llama, simplemente quitando el film siliconado de su cara inferior. En situaciones particulares, puede ser aplicado con máquina de aire caliente.
La aplicación de la membrana debe realizarse en buenas condiciones ambientales, cuando la temperatura está por encima de los 20ºC, y después de que el sustrato haya sido adecuadamente limpiado y preparado.
Bajo ciertas condiciones, a bajas temperaturas, para mejorar la adhesión al sustrato y los solapes debe moderarse el uso del calor en la aplicación.
ALMACENAMIENTO
El producto se presenta en rollos standard, sobre pale de madera envuelto con un capuchón protector termo reducido. Los rollos deben acopiarse en posición vertical, sin apilar los pales para evitar deformaciones, que pueden comprometer su correcta aplicación posterior.
Debe ser guardado en interior, protegido del calor y el frío.
Panel rígido de poliisocianurato termoaislante Efigreen Acier de Soprema. 2500x1200 mm. Espesor: 80mm
23,66 € / m2(1,050 m2 x 23,66 €/m2 = 24,84 €)
EFIGREEN® ACIER es un panel rígido de poliisocianurato termoaislante con revestimiento de aluminio gofrado en sus dos caras.
DESCRIPCIÓN
EFIGREEN® ACIER está diseñado para el aislamiento térmico de cubiertas planas, en obra nueva o rehabilitación.
Ventajas:
- Excelente estabilidad dimensional,
- Mantiene el rendimiento del aislamiento a lo largo del tiempo,
- En caso de tráfico ocasional o accidental, su alta resistencia mecánica reduce el riesgo de compactación del aislamiento y daños en la capa impermeabilizante.
Fijación mecánica aislamiento
0,25 € / u(5,000 u x 0,25 €/u = 1,25 €)
Soprema - Sopralene Elite FM 5 Kg D-Tox - lámina bituminosa autoprotegida
20,50 € / m2(1,100 m2 x 20,50 €/m2 = 22,55 €)
SOPRALENE ELITE FM 5 KG D-TOX es una lámina bituminosa autoprotegida, de betún elastómero SBS, de muy alta calidad con flexibilidad hasta ≤-25ºC, con armadura de fieltro de poliéster (FM) de altas prestaciones y acabado en film termo fusible de BOPP en la capa inferior y con acabado de gránulos blancos reflectantes y descontaminantes en la cara exterior.
Descontaminación:
Los gránulos blancos protegen mejor las membranas gracias a un recubrimiento D-TOX basado en dióxido de titanio (TiO2).
El TiO2 tiene propiedades de autolimpieza y control de la contaminación atmosférica. Gracias a la combinación del dióxido de titanio y UV que recubren los gránulos D-TOX, se produce una reacción fotocatalítica que favorece la limpieza del aire. Sustancias contaminantes, como óxidos nitrógeno (NOX) presente en el aire (50 % de transportes terrestres y aéreos) se transforman en subproductos, evacuados después gracias al agua de lluvia.
La eficiencia del proceso depende de las condiciones atmosféricas y la efectividad del recubrimiento D-TOX (TiO2).
No se degrada con el tiempo, permite pues, una acción de descontaminación durante todo el ciclo de vida. Otros contaminantes en el aire (CO, H2S, SOX, etc.) también se benefician de esta reacción de descontaminación.
Pruebas de calidad de descontaminación de la gama DTOX de acuerdo con la norma ISO 22197-1 del CRR (Centro de Investigación de Carreteras). Número de informe: RE-EP-010591-1 / 1678
Ventajas:
D-TOX representa una variante única de la serie SOPRALENE ELITE, dotada en la parte superior de gránulos blancos reflectantes que;
· El revestimiento D-TOX a base de dióxido de titanio (TiO2), aporta propiedades anticontaminantes del aire y limpiadoras.
· Reflejan la luz del sol .
· Reduce la temperatura de la cubierta y por consiguiente la del interior del edificio.
· Producto de la gama COOLROOF de SOPREMA
· Valor de emisión de 88 % y un SRI de 71%.
La armadura de no-tejido de fieltro de poliéster (FM) reforzado y estabilizado con fibra de vidrio, confiere las mejores propiedades mecánicas para el uso en fijación mecánica (resistencia a la tracción, desgarro y punzonamiento (estático y dinámico).
El mástico elastómero SBS con gran cantidad de polímero aporta a la lámina Excelente flexibilidad a bajas temperaturas (-25ºC), excelente adherencia (a soporte y soldadura) y recuperación elástica.
Garantía del producto de 15 años
Aplicación:
· SOPRALENE ELITE FM 5 KG D-TOX se puede aplicar como lámina superior soldada en sistema monocapa y bicapa en cubiertas no transitables sin protección, con diferentes pendientes.
· SOPRALENE ELITE FM 5 KG D-TOX como lámina monocapa en sistemas fijados mecánicamente.
· Como lámina superior o monocapa de la gama ELITE.
· En contacto con sustancias contaminantes, como el óxido nitrógeno (NOX) presentes en el aire El acabado D-TOX convierte en nitratos inofensivos evacuándose gracias al agua de lluvia.
Puesta en obra
Soporte:
Debe presentar una superficie seca, firme, regular, limpia y libre de materiales sueltos.
Aplicación:
· En impermeabilización de cubiertas metálicas, se recomienda colocar la chapa con la parte de la greca de mayor superficie en la cara superior, para facilitar la colocación del aislamiento y la lámina.
· Las láminas se disponen de manera que en un mismo punto no pueden coincidir más de tres láminas.
· Los solapes se realizan a fuego, con una anchura mínima de 12 cm en los solapes longitudinales y transversales, eliminando
primero el film de poliéster de la superficie mediante fuego y con la ayuda de un paletín para asegurar la adherencia de los másticos.
· Se recomienda la utilización de fijaciones mecánicas con arandelas con una superficie mínima de 1600 mm2, con diámetro máximo
de 5 cm en las circulares y con anchuras no superiores a 4 cm en las rectangulares. Las fijaciones deben tener una resistencia a la extracción estática igual o superior a 1260 N.
Consultar el Anejo 2 del ETA Nº 06/0018. Se deberán calcular de acuerdo con la presión del viento para el emplazamiento, las condiciones del entorno y la normativa local.
· La puesta en obra y definición de detalles se llevarán a cabo de acuerdo con los lineamientos de la norma UNE 104401:2013.
Oficial primera
19,99 € / h(0,240 h x 19,99 €/h = 4,80 €)
Ayudante
18,54 € / h(0,240 h x 18,54 €/h = 4,45 €)
