En
Haarlem, Países Bajos , a unos 30 kilómetros al oeste de Ámsterdam, se ha hecho realidad el sueño de muchos aficionados al patinaje sobre hielo: en la «
IJsbaan Haarlem », la ampliación y modernización de la zona central ha dado lugar a una amplia pista de hielo multifuncional de 110 por 30 metros. La pista modernizada se puede dividir de forma flexible, de modo que se puede practicar hockey sobre hielo, patinaje artístico, short track y patinaje libre al mismo tiempo. Detrás de este impresionante rediseño se esconde una auténtica obra de ingeniería: el nuevo sistema de refrigeración se ha realizado con el sistema de tuberías
aquatherm blue y una instalación perfectamente adaptada.
La empresa RIHO Climate Systems desempeñó un papel fundamental como planificadora e instaladora. Desde el principio, el proyecto se planificó íntegramente con ayuda del software BIM Revit. El director de proyectos de RIHO,
Bram van der Ree , explica: «La amplia base de datos BIM de aquatherm nos ha sido de gran ayuda para modelar toda la instalación. Cada tubería, cada detalle, se ha pensado de antemano. Esto garantiza la seguridad y la claridad en la obra». Toda la pista de hielo se planificó digitalmente, desde los canales de hormigón para las tuberías hasta las conexiones a los distribuidores prefabricados. Gracias a esta preparación detallada, la implementación in situ se llevó a cabo de forma rápida y sin errores.
45 kilómetros de tuberías soldadas con precisión En total

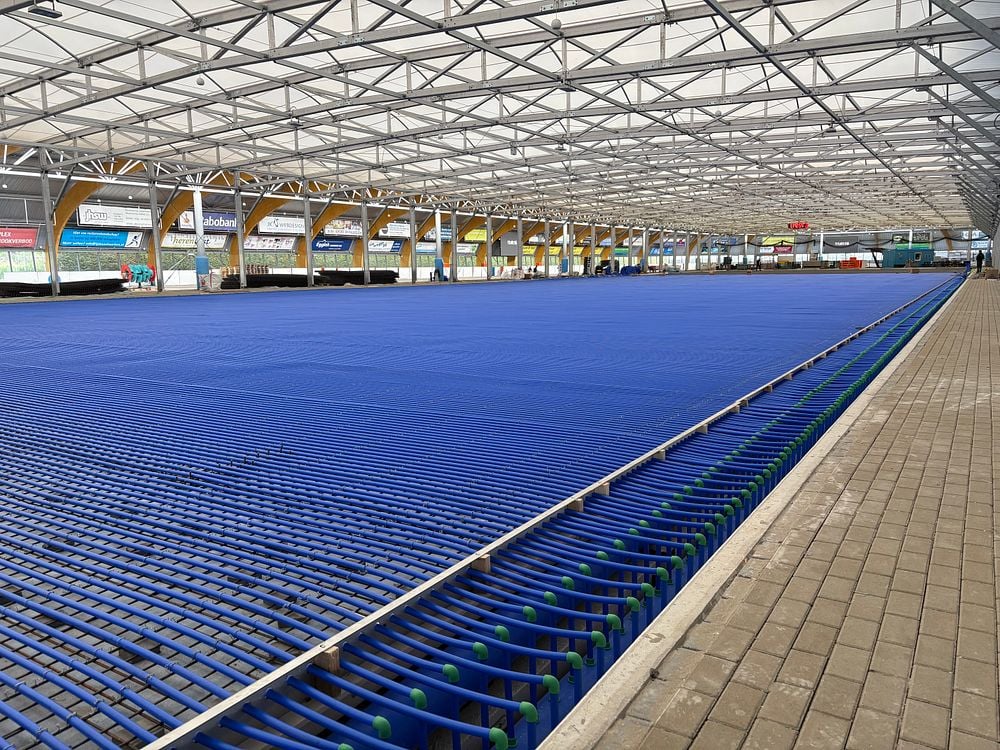

se instalaron 45 000 metros de aquatherm blue , distribuidos en 700 secciones. Las tuberías se soldaron, fijaron y comprobaron cuidadosamente con herramientas especiales. Se colocaron sobre placas de acero, en dos capas con aislamiento y lámina entre ellas para compensar la dilatación y la contracción. Esta construcción constituye la base duradera del suelo de hielo. Dependiendo del diámetro de la tubería, se utilizaron soldaduras por manguito y por tope.

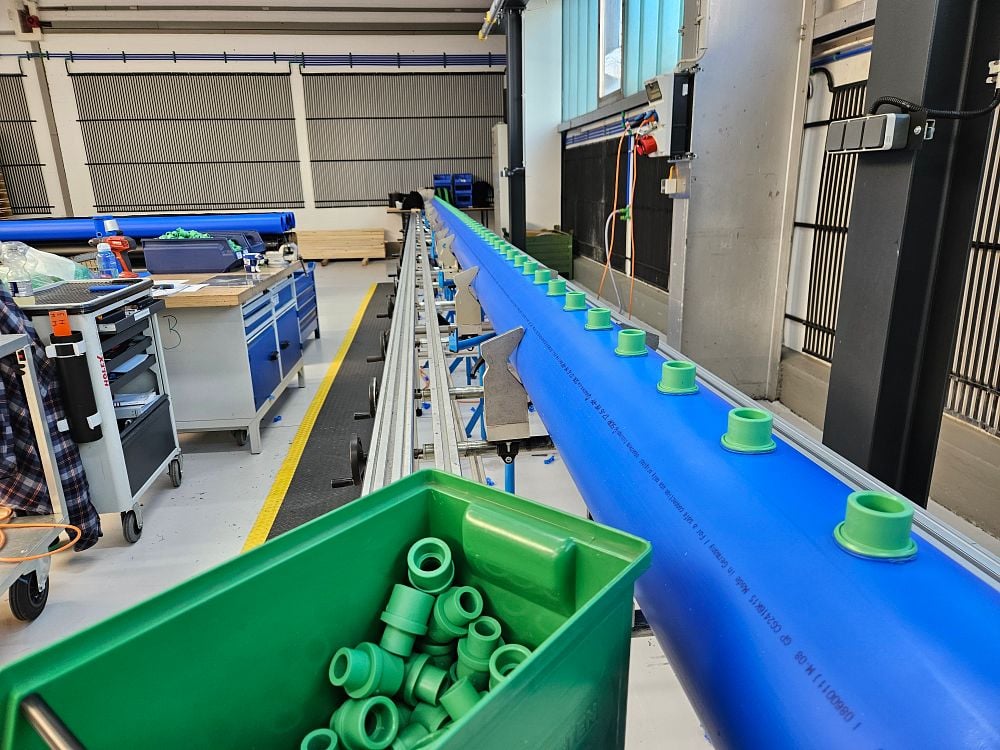

La prefabricación como ganancia de calidad y tiempo Una característica destacada del sistema es el distribuidor principal, que fue suministrado prefabricado por
aquatherm a través de su socio holandés ERIKS . El distribuidor, con diámetros de hasta 200 mm y un peso total de más de dos toneladas, se montó completamente en la
sede central de aquatherm en Attendorn y se preparó para su instalación directa. Esta estrecha
colaboración entre aquatherm, ERIKS y RIHO fue decisiva para minimizar el tiempo de montaje in situ. Al fin y al cabo, el suelo radiante debía estar terminado en el estrecho margen de tiempo entre temporadas. RIHO también prefabricó parcialmente los codos de tubería, las conexiones entre las tuberías de ida y retorno, en su propio taller de Vorden, en los Países Bajos.
Tuberías principales prefabricadas y aisladas Otro componente importante fueron las
tuberías preaisladas aquatherm energy . Estas conectan la sala de máquinas con el distribuidor principal y también están
fabricadas con aquatherm blue con un diámetro de 315 mm como tubería de medio . La decisión de utilizar tuberías preaisladas no solo ahorró tiempo de montaje, sino que también redujo considerablemente los costes. Además, las tuberías están protegidas de forma óptima y diseñadas para un funcionamiento fiable durante décadas.
La pista de patinaje sobre hielo se cambió de un sistema de inyección de CO2 a un sistema con álcali, una solución de amoníaco y agua. Este medio funciona a una presión relativamente baja, lo que es ideal para el
uso de tuberías de plástico como aquatherm blue .

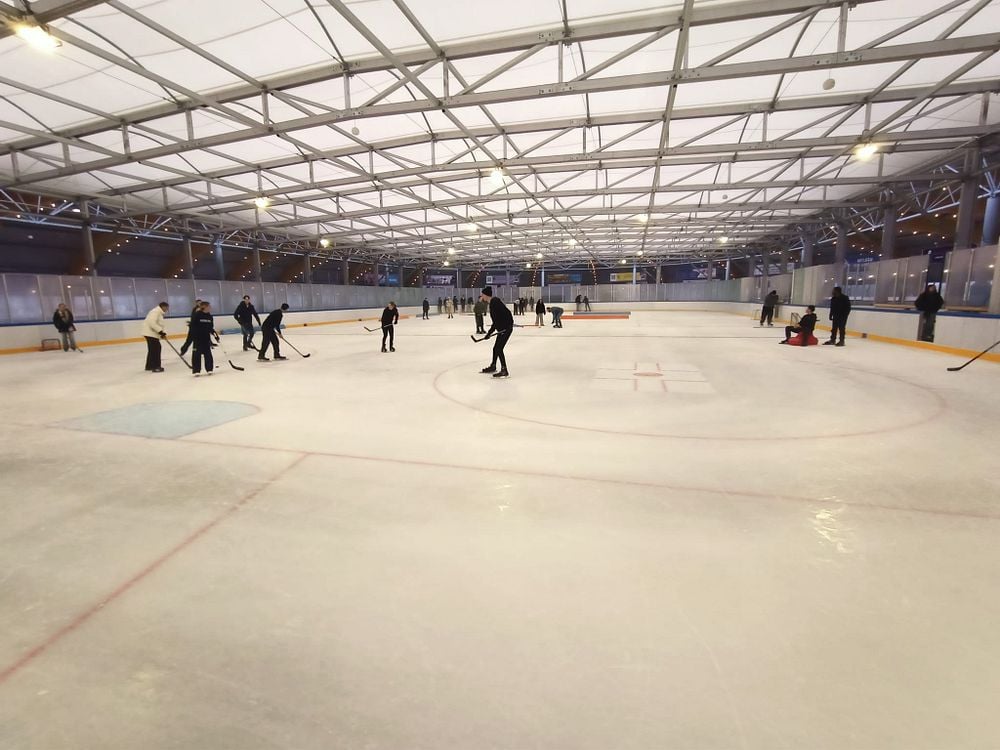

Preparados para el futuro La renovación de la pista de patinaje sobre hielo de Haarlem es un ejemplo paradigmático de innovación técnica, trabajo en equipo y artesanía. La nueva pista de hielo ofrece una superficie útil considerablemente mayor y se ha diseñado teniendo en cuenta la sostenibilidad, con medidas como una cubierta y paneles solares.
El suelo está diseñado para un uso intensivo y es adecuado tanto para deportistas aficionados como para profesionales. Gracias al avanzado sistema de refrigeración y a los componentes de alta calidad, nada se interpone en el camino de décadas de uso de la pista de patinaje.
