La compañía ha empleado su tecnología de micropilotes hincados para recalzar una losa de cimentación y recuperar de forma controlada la cota de la estructura, completando posteriormente la actuación mediante inyecciones de resinas expansivas.
GEOSEC , compañía especializada en la consolidación de terrenos, estabilización de cimentaciones y soluciones geotécnicas para corregir asentamientos en edificios existentes, ha llevado a cabo una intervención singular en una vivienda afectada por un importante asiento de su cimentación. Mediante la aplicación de su tecnología de
micropilotes activos hincados GROUNDFIX®, la compañía ha conseguido recuperar de manera controlada 22 centímetros de cota en una estructura ejecutada sobre una losa de cimentación de hormigón armado.
Los asentamientos diferenciales de cimentaciones representan una de las patologías geotécnicas que pueden tener mayor incidencia sobre edificios existentes. Cuando el terreno situado bajo una construcción pierde capacidad portante o presenta un comportamiento heterogéneo, las deformaciones pueden trasladarse a la estructura y provocar desniveles, fisuras y movimientos que requieren actuar sobre la interacción entre suelo y cimentación.
Un reciente caso de obra desarrollado por
GEOSEC España muestra cómo las nuevas tecnologías de recalce permiten ir más allá de la estabilización de la estructura. La compañía ha intervenido en una vivienda construida sobre una losa de cimentación armada que presentaba un asiento significativo, consiguiendo recuperar de manera controlada una cota de 22 centímetros.
Para abordar la patología,
GEOSEC recurrió a su sistema de micropilotes activos hincados GROUNDFIX® , una tecnología destinada a la consolidación estructural profunda de cimentaciones existentes.
¿Cómo ha utilizado GEOSEC los micropilotes para corregir el asentamiento? La finalidad de un recalce mediante micropilotes es modificar la forma en que las cargas de la construcción son transmitidas al terreno. En lugar de continuar dependiendo de los estratos superficiales afectados por el asentamiento, los micropilotes permiten trasladar los esfuerzos hacia niveles más profundos con las características geotécnicas adecuadas para asumir las cargas previstas en proyecto.
GEOSEC, por medio de la tecnología GROUNDFIX®, utiliza elementos modulares especiales de acero estructural S355 que son introducidos progresivamente en el terreno mediante hinca a presión continua.

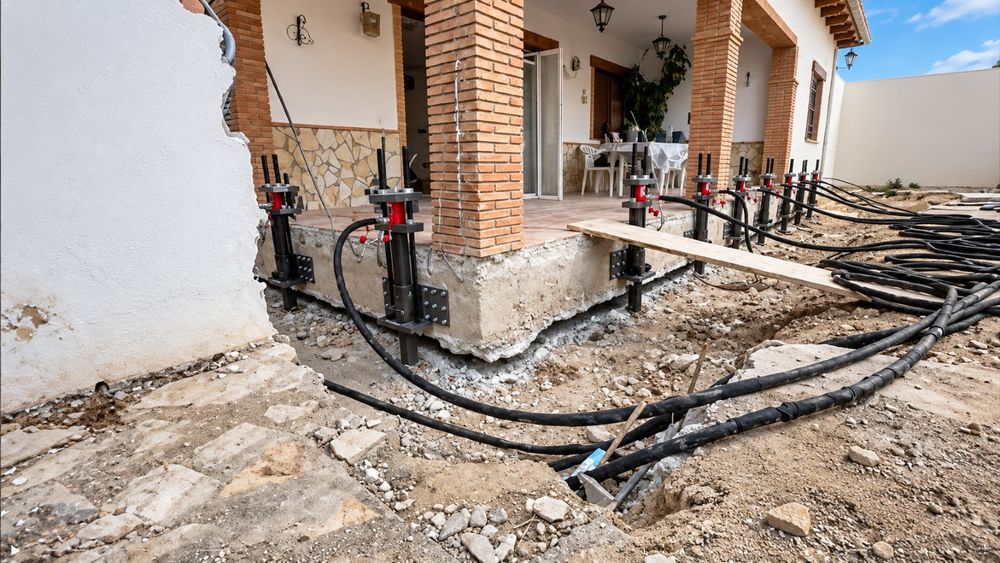

Para ejecutar esta operación se emplean gatos hidráulicos vinculados a la cimentación original mediante sistemas de anclaje. De esta manera, la propia estructura a recalzar actúa como elemento de reacción durante el proceso de hinca.
Los módulos de acero se van conectando entre sí hasta alcanzar la profundidad y las condiciones resistentes establecidas en el proyecto. Una característica relevante del procedimiento es que
GEOSEC controla la presión durante la ejecución de cada micropilote, permitiendo monitorizar su comportamiento durante la intervención. Un sistema simultáneo para recuperar 22 centímetros En este caso, el desafío técnico no consistía únicamente en detener el movimiento de la vivienda. La intervención planteaba también recuperar una parte muy significativa de la deformación que había experimentado la estructura.
GEOSEC realizó el proceso mediante un sistema simultáneo y controlado de micropilotaje, con el que se consiguió una recuperación de cota de 22 centímetros. Esta operación requiere gestionar de forma coordinada la respuesta de los diferentes puntos de recalce. En una losa de cimentación armada, actuar de forma aislada sobre determinadas zonas podría introducir nuevos esfuerzos en la estructura. Por ello, la elevación debe desarrollarse de manera progresiva y bajo control instrumental.
Mediante los micropilotes GROUNDFIX®, GEOSEC consigue transmitir las cargas hacia estratos más competentes del terreno y establecer nuevos puntos de apoyo profundo para la cimentación. Alcanzadas las condiciones previstas de presión y profundidad, los micropilotes quedan vinculados estructuralmente a la cimentación.
GROUNDFIX®: micropilotes activos sin grandes excavaciones Una de las particularidades de esta tecnología es su aplicación en construcciones existentes.
GEOSEC, mediante GROUNDFIX®, puede ejecutar el recalce sin recurrir a los grandes movimientos de tierra asociados a otras soluciones de cimentación profunda.
Los micropilotes se hincan mediante presión continua, utilizando módulos de acero de diámetro reducido y equipos hidráulicos. Según
la documentación técnica de GEOSEC, el sistema puede emplear elementos modulares de diferentes diámetros en función de las características de la intervención y del proyecto estructural. El control de la hinca constituye otro elemento relevante. La presión aplicada permite disponer de información durante la instalación de cada micropilote y comprobar el cumplimiento de las condiciones definidas en proyecto.
Esta capacidad de actuación resulta especialmente interesante en rehabilitación estructural,
recalce de cimentaciones y edificios existentes, donde las limitaciones de espacio, accesibilidad y afección a otros elementos constructivos condicionan la elección de la técnica.
GEOSEC combina el recalce profundo con inyecciones expansivas La actuación no terminó con la recuperación de la cota. Después de elevar y estabilizar la estructura, fue necesario tratar el espacio generado entre determinados elementos constructivos y el terreno.
GEOSEC completó entonces la intervención mediante inyecciones de resinas expansivas de alta densidad, destinadas a rellenar la junta resultante de la recuperación del asiento. Micropilotes e inyecciones desempeñan funciones diferentes dentro de una intervención geotécnica. Los primeros permiten transferir las cargas estructurales hacia estratos profundos, mientras que las resinas pueden utilizarse para tratar el terreno, rellenar vacíos y restablecer el contacto bajo determinados elementos.
GEOSEC dispone para la consolidación mediante inyecciones de su tecnología SEE&SHOOT® , un procedimiento que combina inyecciones directas de resinas expansivas con sistemas geofísicos de control del terreno.
El procedimiento permite realizar inyecciones a distintos niveles de profundidad en función de las anomalías detectadas. El control instrumental y los estudios geofísicos sirven para analizar la evolución del terreno durante el tratamiento y adaptar la distribución de las inyecciones a las condiciones encontradas.
Diagnóstico, terreno y cimentación: tres variables de una misma intervención La elección entre micropilotes, inyecciones o una combinación de diferentes técnicas depende de las características de cada patología.
GEOSEC diferencia precisamente ambos campos de actuación. Cuando es necesario atravesar los estratos afectados y transferir las cargas a niveles más competentes, los micropilotes GROUNDFIX® constituyen una solución de recalce profundo. Cuando la intervención requiere mejorar las características del terreno situado bajo la cimentación, las inyecciones expansivas permiten actuar directamente sobre el suelo.
Por ello, antes de ejecutar un recalce resulta fundamental disponer de información sobre la estructura existente, la cimentación, la estratigrafía y el comportamiento geotécnico del terreno.
La intervención realizada por GEOSEC sobre esta vivienda constituye un ejemplo especialmente significativo por la magnitud del desplazamiento recuperado. Los 22 centímetros de recuperación de cota muestran cómo determinadas técnicas de micropilotaje activo permiten plantear intervenciones que no se limitan a detener futuros asentamientos, sino que pueden abordar, cuando las condiciones estructurales y geotécnicas lo permiten, la recuperación controlada de deformaciones previamente acumuladas.
