Una
válvula de aireación (o válvula de admisión de aire) es un dispositivo que se instala en la red de evacuación y deja entrar aire en la tubería cuando se produce una depresión, sin dejar salir los gases. Así evita que los sifones se vacíen, que suban olores y que se oigan gorgoteos. Según el CTE DB-HS 5 (apartado 3.3.3.4), se usa cuando se combina con otros sistemas de ventilación para no llevar todos los conductos hasta la cubierta:
una válvula en edificios de 5 plantas o menos y una cada 4 plantas en los más altos .
Es habitual escuchar gorgoteos en el lavabo al vaciar la ducha o notar olores en el baño aunque los desagües estén limpios.
Estos problemas suelen deberse a una ventilación insuficiente de las tuberías , que provoca cambios de presión mientras circula el agua.
En
Crearplast fabrican y distribuyen materiales para la conducción y evacuación de agua desde 1995. En esta
guía explican cómo funciona una válvula de aireación, dónde se coloca, qué exige la normativa y cómo elegirla e instalarla. Puntos clave • Deja
entrar aire en un solo sentido: no deja salir gases ni olores.
• Protege el
cierre hidráulico de los sifones frente al vaciado por depresión (descebado).
•
No sustituye al sifón ni sirve para evacuar sobrepresiones, desatascar o corregir pendientes.
• El CTE la contempla como
subsistema de ventilación con válvulas de aireación (DB-HS 5, 3.3.3.4).
• Debe instalarse
en vertical, accesible y en un lugar donde pueda tomar aire. ¿Qué es una válvula de aireación y cómo funciona? Una válvula de aireación es un componente de ventilación de las redes de evacuación que regula automáticamente la entrada de aire en las tuberías. Compensa las depresiones que se generan cuando circula el agua, sin permitir que los gases del interior salgan por el dispositivo.
Su funcionamiento es sencillo: 1. Cuando la presión dentro de la tubería baja respecto a la atmosférica, la válvula se abre y entra aire.
2. Al equilibrarse las presiones, el mecanismo se cierra.
3. En reposo permanece cerrada, de modo que no salen gases ni olores.
A diferencia de una ventilación abierta al exterior,
este dispositivo solo admite aire en un sentido . Por eso no evacúa sobrepresiones ni sustituye sin más todos los conductos de ventilación de un edificio.
Para qué sirve: que los sifones no se vacíen y no suban olores Los sifones de lavabo, fregadero, ducha y otros aparatos retienen una pequeña cantidad de agua que actúa como barrera frente a los gases de la red: el cierre hidráulico. Cuando una descarga genera una depresión importante en la tubería, puede arrastrar parte de esa agua. Este fenómeno, llamado sifonamiento o descebado, deja el sifón sin protección y permite que suban los olores.
La válvula de aireación deja entrar aire en el circuito y reduce ese riesgo. Su instalación ayuda a:
• Evitar el descebado de los cierres hidráulicos por depresión.
• Reducir los ruidos de succión y gorgoteo.
• Mantener la barrera de agua frente a los gases del saneamiento.
• Resolver necesidades de ventilación en reformas o en instalaciones con poco espacio.
Lo que no hace: no corrige atascos, pendientes inadecuadas ni fugas, y tampoco elimina los olores de un sifón que se ha secado por falta de uso.
¿Dónde se coloca la válvula de aireación? La ubicación
depende del trazado de la instalación, de los aparatos conectados y de las necesidades de ventilación. No hay un único punto válido para todos los casos. Como criterio general, debe quedar donde pueda admitir aire cuando aparezcan depresiones, respetando la posición de montaje, la accesibilidad y las indicaciones del fabricante.
En la bajante La bajante
es la tubería vertical que recoge las aguas residuales de las distintas plantas y las conduce a la red inferior. Las descargas importantes generan variaciones de presión que pueden afectar a los sifones conectados.
Una válvula de aireación en la bajante forma parte de la solución de ventilación cuando el diseño y la normativa lo permiten , normalmente en su extremo superior, dentro del edificio, cuando no se prolonga hasta la cubierta. Hay que tener en cuenta la altura de colocación, la capacidad de admisión necesaria y el acceso para el mantenimiento. Si la bajante sí se prolonga al exterior (ventilación primaria), su salida se remata con un
sombrerete de aireación .
En el ramal del lavabo, el sifón o el bote sifónico En baños y cocinas también aparecen depresiones en los ramales próximos a los aparatos.
Una válvula de aireación en el lavabo es útil cuando el desagüe gorgotea o el sifón se vacía al descargar otro aparato. El dispositivo se conecta al ramal mediante una derivación, no al propio cuerpo del sifón. Para ello existen la
T para acople de válvulas de admisión de aire y el
conjunto T con válvula , que incorpora el punto de admisión de aire al recorrido de la tubería.
Lo mismo ocurre con un bote sifónico con válvula de aireación: el
bote sifónico mantiene el cierre hidráulico común de varios aparatos, y la válvula es un componente independiente que se añade al ramal cuando el diseño lo requiere.
La válvula no reemplaza al sifón: cumplen funciones distintas y complementarias. Si dudas entre ambos sistemas de cierre, consulta la guía sobre las
diferencias entre sifón y bote sifónico de Crearplast .

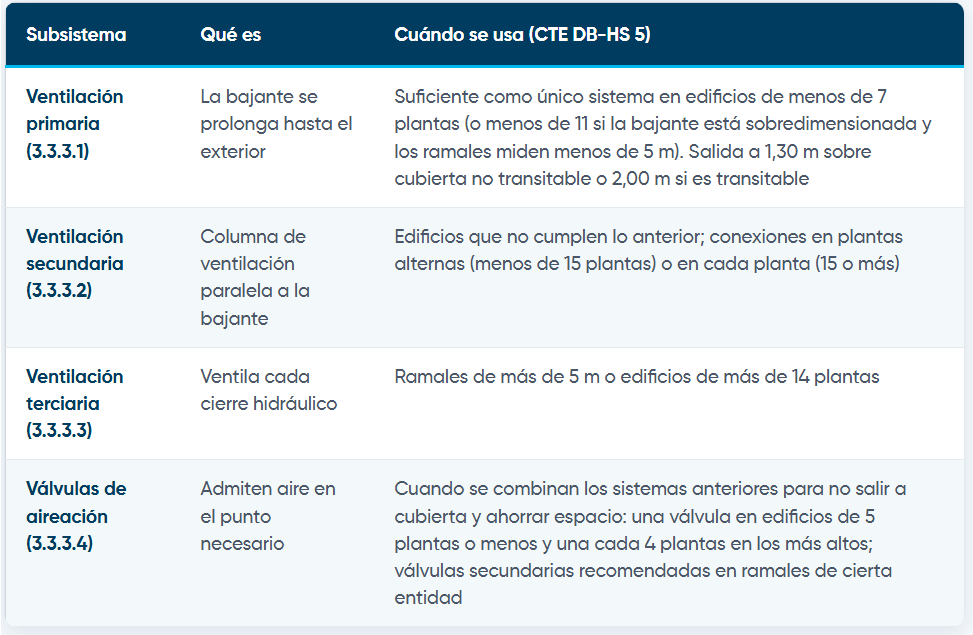

Ventilación según el CTE DB-HS 5: cuándo basta una válvula de aireación El Código Técnico de la Edificación regula la evacuación de aguas en el Documento Básico HS, sección HS 5 , que distingue cuatro subsistemas de ventilación:
Estas indicaciones no significan que cualquier instalación se resuelva con una sola pieza: hay que estudiar la disposición de las bajantes, los caudales y los ramales.
Antes de decidir si basta una válvula de aireación, el proyectista o instalador debe comprobar el cumplimiento del CTE y las características del dispositivo elegido.
Medidas y cómo elegir una válvula de aireación La elección depende del diámetro de conexión y de la capacidad de admisión de aire. La
válvula de admisión de aire C-270 de Crearplast está disponible en
Ø32, 40, 50, 75, 90 y 110 mm . Una válvula de aireación de 40 mm encaja en muchos desagües de lavabo, pero
el diámetro por sí solo no garantiza que cubra las necesidades de ventilación. Para elegir el modelo, comprueba:
•
Diámetro: compatible con la tubería y el sistema de unión.
•
Capacidad de admisión: suficiente para las depresiones previstas.
•
Ubicación: que permita el funcionamiento y el acceso para el mantenimiento.
•
Tipo de unión: la prevista por el fabricante (junta o encolado).
•
Norma de producto: las válvulas de admisión de aire para desagüe se rigen por la norma europea EN 12380 (UNE-EN 12380 en España).
Para verificar referencias y compatibilidades, consulta las
fichas técnicas de Crearplast .
Instalación y errores frecuentes Antes de instalarla hay que comprobar el trazado de la red y elegir el punto de conexión. La válvula debe montarse siempre en vertical , con la entrada de aire hacia arriba, y por encima del nivel de rebose de los aparatos a los que da servicio, según indique el fabricante. Cuando se usa una T, la derivación debe dejar la válvula bien orientada.
Errores más habituales: • Instalarla en horizontal o inclinada.
• Encerrarla en un espacio estanco, sin posibilidad de tomar aire.
• Elegir la medida sin comprobar la capacidad de admisión necesaria.
• Dejarla inaccesible para revisarla o sustituirla.
• Usarla para resolver sobrepresiones, obstrucciones o fugas.
• Eliminar conductos de ventilación sin verificar antes las exigencias del CTE.
Comprueba también la estanqueidad de las uniones y que el mecanismo no queda bloqueado. Si después del montaje persisten los ruidos o los olores, revisa la instalación completa: el origen puede ser una pendiente incorrecta, una obstrucción parcial o un cierre hidráulico deteriorado.
Válvulas de admisión de aire Crearplast En
Crearplast fabrican soluciones de evacuación y desagüe para instaladores, profesionales de la fontanería y distribuidores. La gama de

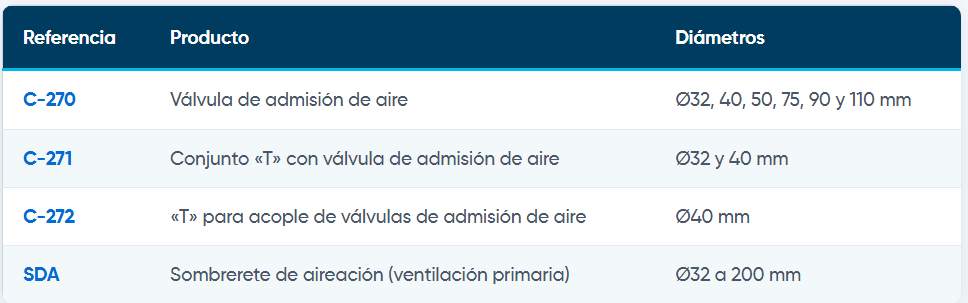

sistemas de aireación de Crearplast incluye:
Si necesitas ayuda para un proyecto o quieres conocer nuestras condiciones de distribución,
pide presupuesto o localiza tu distribuidor .
Para proteger el edificio frente al retorno de aguas desde el alcantarillado, el elemento adecuado es otro: la
válvula antirretorno .
Conclusión La válvula de aireación es la forma más sencilla de proteger los sifones frente a las depresiones cuando no se quiere o no se puede llevar toda la ventilación hasta la cubierta. Para que funcione,

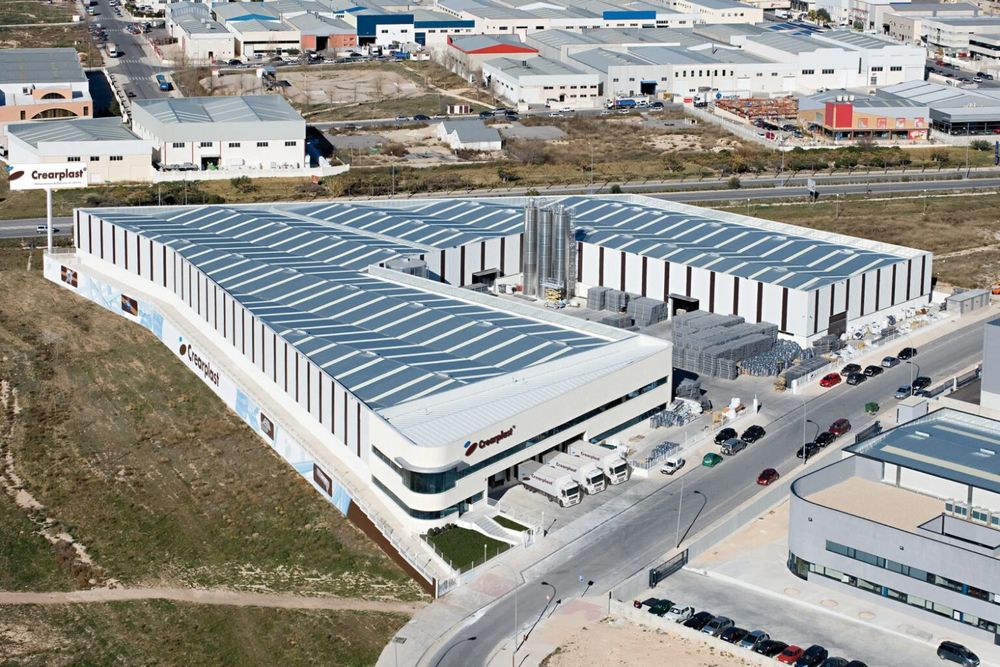

elige el diámetro y la capacidad adecuados, colócala en vertical y accesible, y comprueba antes qué sistema de ventilación exige el CTE para tu edificio. Escrito por Equipo técnico Crearplast : empresa española fundada en 1995 en Ibi (Alicante), especializada en la fabricación y distribución de materiales para la conducción y evacuación de agua en construcción y fontanería, que ofrece también los sistemas de su firma Ostendorf en PVC y PP. Fuente normativa: Código Técnico de la Edificación, Documento Básico HS 5 «Evacuación de aguas».
