La gama de transformadores TP ha sido diseñada para facilitar la instalación mediante su núcleo partido que permite su colocación sin necesidad de interrumpir el suministro, tanto en instalaciones con cable como con pletina.
Sus principales características son:



Rango de corrientes desde 75 hasta 5000 A de primario.
Corrientes de secundario .../5 A y .../1 A.
Dimensión de pletina desde 30 x 30 mm hasta 160 x 80 mm.
Cierre de seguridad para los modelos TP-10 y TP-12.
Bornas precintables y accesorios de fijación para cable incluidos.
Aplicaciones
Ideal para instalaciones donde no es posible parar el suministro eléctrico o desmontar la instalación para poder instalar los transformadores.

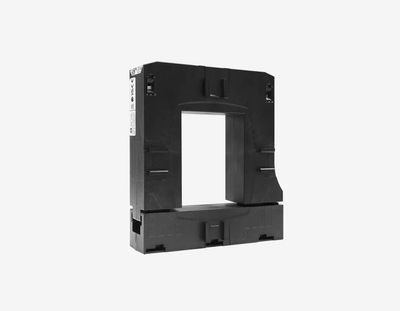

Transformador de corriente de núcleo partido, pletina 60x80 mm, TP8 750/5 de Circutor

Características eléctricas
Tensión de aislamiento entre terminales S1-S2
3 kV
Factor de seguridad (FS)
10
Potencia
1 VA(Clase 3)
Circuito de medida de corriente
Corriente primaria medida
100 A
Relación de transformación
… / 5 A
Frecuencia nominal
50 / 60 Hz
Intensidad dinámica (Idyn)
2,5 Ith
Intensidad térmica de cortocircuito (Ith)
60 In
Características técnicas específicas de los sensores de corriente
Tensión de trabajo
0,72 kV~ máx.
Características ambientales
Temperatura de trabajo
-5 … +40 ºC
Temperatura de almacenamiento
-40 … +85 ºC
Clase térmica
Clase B (+130 ºC)
Humedad relativa (sin condensación)
15 … 85%
Grado de protección
IP 20
Características mecánicas
Envolvente
Plástico V0 autoextinguible
Fijación
Mural o carril DIN mediante accesorio
Peso Neto (kg)
0,55
Tamaño (mm) ancho x alto x fondo
138 x 51 x 154.8 (mm)
Normas
Normas
UNE-EN 61869-1, UNE-EN 61869-2, UL 94
Seguridad eléctrica, Altitud máx. (m)
1000
