MATERIALES.

Placas resinas fenólicas - Panel Compact H.P.L.

• Tablero estratificado decorativo de alta presión 2 ÷ 20 mm de espesor.
• Compuesto por un núcleo de fibra de celulosa impregnada de resinas fenólicas.
• En el exterior, por ambas caras, superficies decorativas impregnadas de resinas melamínicas.
• Amplia gama de colores combinados con aglomerado melamínico y estratificados decorativos de 1 mm (0,8 mm postforming).
• Placa de calidad M1-F2, según norma UNE 23.727-90, sobre ensayos de reacción al fuego.
• Aplicaciones:
  • Cabinas para duchas y aseos.
  • Taquillas para piscinas, gimnasios, polideportivos e industria.
  • Revestimientos de paredes.
  • Equipamiento para colectividades.
  • Mobiliario urbano.
  • Mobiliario laboratorio.
  • Puertas compact.
  • Hospitales, geriátricos, escuelas.
  • En general todos aquellos lugares donde se requiera gran resistencia a la humedad, al vapor, a los golpes...y se precisen óptimas condiciones de higiene.

Panel Sandwich "S 38-60/M1/EXT".

• Ventajas:
  • Aislamiento eficiente.
  • Peso ligero.
  • Combinación de materiales y colores.
  • Distintas dimensiones.
  • Montaje rápido.
  • Autoextinguible M1 (homologado según Norma UNE 23-727-90).

Cara exterior:

Placa de resinas fenólicas termoendurecidas de 3 mm de espesor, color a elegir (H.P.L.).

La placa de resinas fenólicas tipo Trespa es una placa compuesta por un núcleo de fibra de celulosa impregnada en resinas fenólicas con la superficie exterior (decorativa) también impregnada y prensada a alta temperatura (150°) y alta presión (90 kg/cm²) High Pressure Laminates.

• Propiedades técnicas:
  • Densidad (DIN 53479): 1.430 kg/m³.
  • Comportamiento con el agua 24 h a 20°C: ninguna alteración.
  • Resistencia al agua caliente (ISO 4586): <8%.
  • Conductibilidad térmica (DIN 52617): 0,25 W/m°C.
  • Módulo elasticidad a flexión (E) (DIN 43457): 8.000 N/mm².
  • Resistencia a la abrasión (ISO 4586): >400 N vueltas.
  • Resistencia a las manchas (ISO 4586): ningún ataque.
  • Resistencia al cigarrillo (ISO 4586): ninguna alteración.
  • Resistencia a la luz (ISO 4586): >6 azul escala lana.
  • Resistencia a las termitas: ningún ataque.
  • Resistencia a la tracción (ISO 527): L>100 N/mm² y T>70 N/mm².
  • Resistencia a la compresión (DIN 53454): >200 N/mm².
  • Dureza Rockwell (ASTM D-785): >78 HRE.
  • Coeficiente de dilatación térmica lineal (ASTM D-696): 2x10^-5°C^-1.
  • Tolerancias de espesor (EN 438-2.4):
    • 2,0<t<2,5 ± 0,18 mm.
    • 2,5<t<3,0 ± 0,20 mm.
    • 3,0<t<4,0 ± 0,25 mm.
    • 4,0<t<5,0 ± 0,30 mm.
    • 5,0<t: ± 5%.
  • Comportamiento al fuego clase 2 (Standar) (CSE RF 2/75 A, CSE RF 3/77, D.M. 26-6-84 y G.U. 234 del 25-8-84): Clase 2, baja propagación de la llama.
  • Comportamiento al fuego clase 1 (UNE 23.727-90): M1-F2.

Núcleo:

Placa de poliestireno extrusionado de color azul o amarillo (según fabricante) a la que previamente se le ha quitado la "piel" o capa superficial para un correcto prensado. Su estructura celular cerrada ofrece una resistencia muy alta a la humedad. Por su resistencia a la compresión y su estabilidad dimensional, las variaciones de temperatura no influyen en su valor aislante.

• Propiedades técnicas:
  • Peso volumétrico (BS-4370 parte 2): 32-38 kg/m² (según espesor).
  • Coeficiente de la conductibilidad con una temperatura de 10°C (100 días) (BS-4370 parte 2): 0,028 W/mk.
  • Resistencia a la compresión (10% deformación) (BS-4370 parte 2): 0,35 N/mm².
  • Resistencia a la ruptura (BS-4370 parte 2): 0,45 N/mm².
  • Absorción de agua después de 28 días (ASTMC272): 0,10 Vol.%.
  • Capilaridad: ninguna.
  • Coeficiente de dilatación lineal (BS-4370 parte 2): 0,07 mm/m°k.
  • Resistencia a la temperatura: +75/-60°C.
  • Propagación de incendio (DIN 4102): Clase B1 (M1).
  • Valor-µ (DIN 52615): 100-200 (según espesor).

Adhesivo:

El adhesivo utilizado para la fabricación de paneles sandwich y puertas compact es un adhesivo monocomponente de poliuretano líquido con relleno y aditivos. Reacciona con la humedad del aire, del soporte o núcleo y de la cara exterior. Es atóxico, duro y resistente a los agentes químicos. Durante el endurecimiento se produce un débil espumaje, lo que favorece el prensado y el relleno de cualquier irregularidad de los materiales.

• Propiedades técnicas:
  • Color: marrón.
  • Peso específico: 1,7.
  • Contenido en sólidos: aprox. 99%.
  • Viscosidad: 10.000 - 15.000 mPa.s.
  • Punto de inflamación: superior a 200°C.
  • Bajo contenido de Isocyanato.

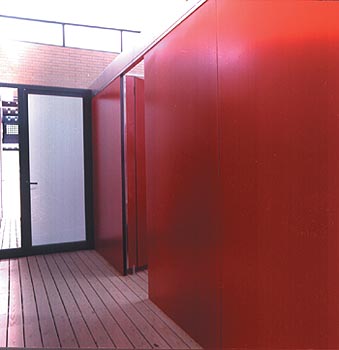

Mamparas divisorias interiores.

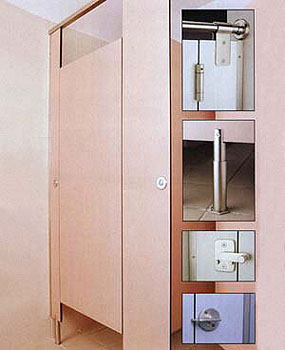

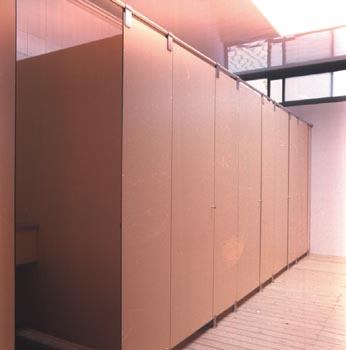

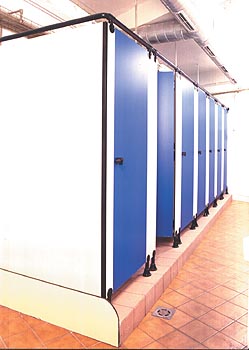

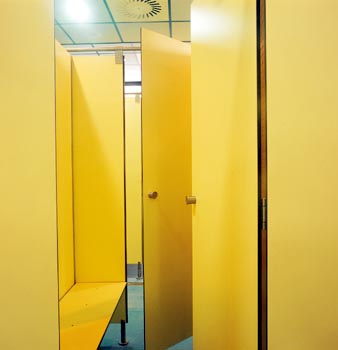

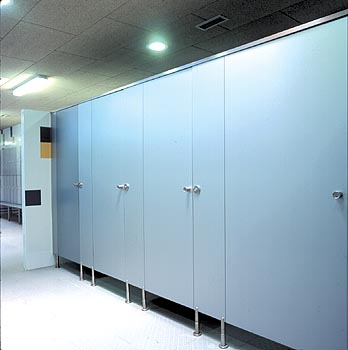

Cabinas sanitarias WC, ducha y cambio.

• Construidas con panel compacto de 13 mm de espesor.
• Resistente a: humedad, vandalismo, envejecimiento, grasas y ambientes marinos.
• Altamente aséptico y fácil de limpiar.
• Tres bisagras por puerta.
• Color a elegir.
• Cierre con indicador libre-ocupado y desbloqueo de emergencia, pomo interior y exterior.
• Opcional M1 homologado.
• El sistema de cabinas sanitarias a base de placa de resinas fenólicas termoendurecidas de 13 mm de espesor o laminado decorativo de alta presión (H.P.L.) cumple con las siguientes características de higiene y seguridad:
  • Antiestático.
  • Imputrescible, ingeliscente, no agrega hongos, mohos ni esporas.
  • Resistente a la humedad y al vapor de agua.
  • No es tóxico: no contiene amianto ni cloro y se ajusta ampliamente a las normativas europeas sobre la emisión de aldehído fórmico libre.

Cabinas N-34:

• Construidas con placa maciza de resinas fenólicas tipo Trespa de 13 mm de espesor, cantos pulidos y biselados.
• Herrajes de nylon en color blanco, rojo o negro: barra superior estabilizadora de aluminio recubierta de nylon con pinzas, pies regulables.

Cabinas N-25:

• Construidas con placa maciza de resinas fenólicas tipo Trespa de 13 mm de espesor, cantos pulidos y biselados.
• Herrajes de nylon en color blanco, rojo o negro: barra superior estabilizadora de 25x25 mm (aluminio), pies regulables.

Cabinas I-34:

• Construidas con placa maciza de resinas fenólicas tipo Trespa de 13 mm de espesor, cantos pulidos y biselados.
• Herrajes de acero Inoxidable 304 y 316: barra superior estabilizadora con pinzas, pies regulables.

Cabinas I-25:

• Construidas con placa maciza de resinas fenólicas tipo Trespa de 13 mm de espesor, cantos pulidos y biselados.
• Herrajes de acero Inoxidable 304 y 316: barra superior estabilizada de 25x25 mm; pies regulables.

Cabinas S-41:

• Construidas con panel sándwich de 41 mm de espesor, formado por placas de resinas fenólicas de 3 mm por cada cara con aislante de espuma de poliestireno en el interior.
• Marco perimetral de resinas macizo perfilado.
• Herrajes Inoxidable 304 y 316, pies regulables, barra superior estabilizada rectangular de 50x25, uniones en "U" en acero inoxidable.
• También con cerradura de golpe y condena.

Cabinas "Filtro":

• Construidas con panel compacto de 13 mm de espesor.
• Herrajes de acero inoxidable o nylon.
• Sistema de bloqueo-desbloqueo de ambas puertas.

Mobiliario de vestuarios.

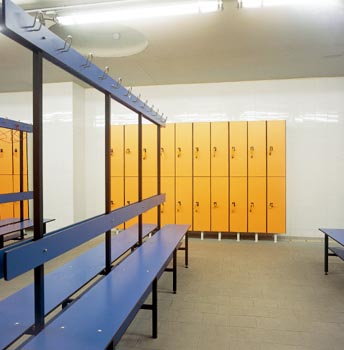

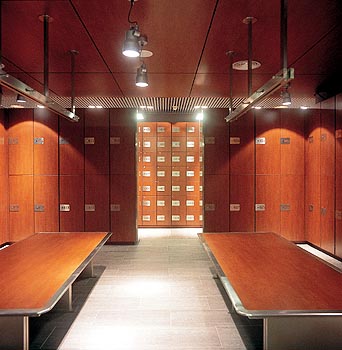

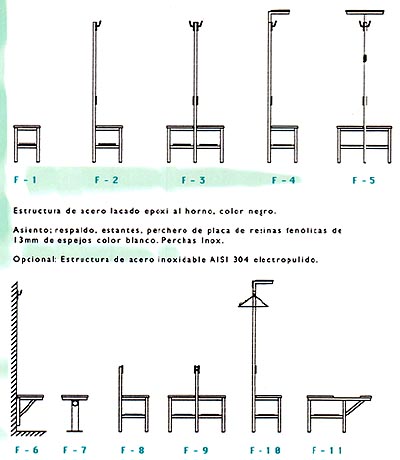

Bancos para vestuarios.

• Estructura de acero lacado epoxi al horno, color negro.
• Asiento, respaldo, estantes, perchero de placa de resinas fenólicas de 13 mm de espesor color blanco. Perchas inox.
• Opcional: estructura de acero inoxidable AISI 304 electropulido.

Mod. F:

• Fenólico.
• Longitudes: 1.500 - 2.000 y 3.000 mm.

Mod. FIX:

• Fenólico con estructura inox.
• Longitudes: 1.500 - 2.000 y 3.000 mm.

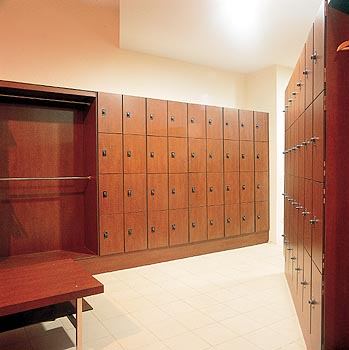

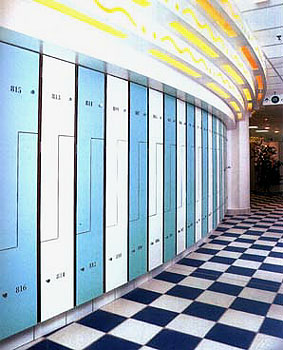

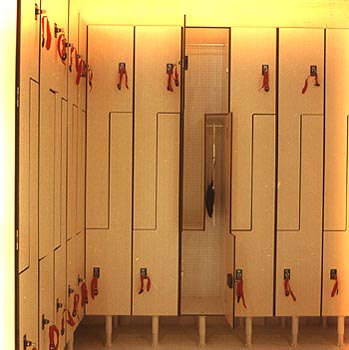

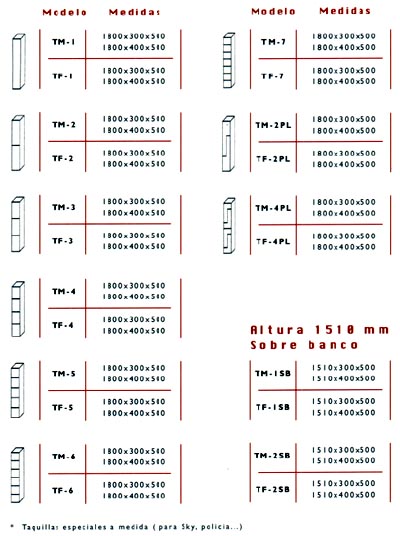

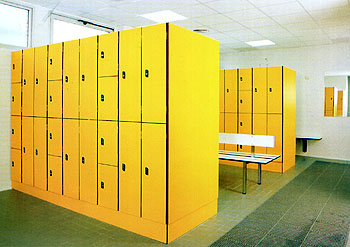

Taquillas vestuarios.

• Medidas (alto x ancho x fondo): 1.800x300/400x500 mm.
• Altura (bajo pedido): 1.510 mm.
• De 1 a 7 puertas por módulo.
• Puede ir sobre pies regulables de PVC o zócalo del mismo material, de acero inoxidable, de obra o sobre banco de vestuario.
• Interior: estantes, perchas o barra de colgar.

Fenólico:

• Taquillas fabricadas en fenólico.
• Interior blanco 10 mm de espesor, trasera perforada para ventilación de 3 mm.
• Puertas de 10 mm color a elegir (opcional 13 mm).
• Cantos fresados y pulidos.
• Bisagras inoxidables.
• Cerradura de poliamida de resbalón (opcional: cerraduras de moneda, de combinación o para candado).
• Pies regulables de P.V.C.
• Limitador de apertura (opcional).

Melamina:

• Módulo fabricado en melamina.
• Interior blanco de 16 mm.
• Puertas color a elegir postformadas.
• Bisagras metálicas.
• Cerraduras de poliamida de resbalón amaestrada con dos llaves (opcional: cerraduras de moneda, de combinación o para candado).
• Pies regulables de P.V.C.
• Barra colgador.
• Limitador de apertura opcional.

Puertas especiales.

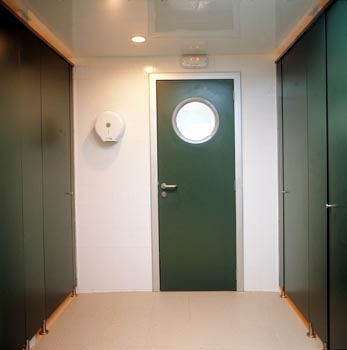

Puertas Compact.

• Hojas construidas con compacto de 3 mm por cada cara, con aislante en su interior (poliuretano o poliestireno).
• Bastidor perimetral de compacto que ofrece extraordinaria dureza y resistencia a la humedad y al vapor.
• Por su fácil limpieza, son idóneos donde se precisan óptimas condiciones de higiene.
• Marco extensible de aluminio (anonizado o lacado), marco de resinas fenólicas y marco de acero inoxidable.
• Bisagras de acero inoxidable (3 por puerta).
• Distintos tipos de manillas y cerraduras.

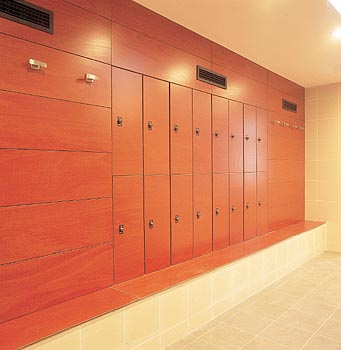

Revestimientos especiales.

Revestimientos sintéticos decorativos.

• Forrado de pared a base de compacto de 6 mm de espesor, sobre rastreles fijación oculta o fijación vista.
• Revestimientos de exteriores, placa de resinas fenólicas o madera tratada con núcleo baquelizado.

HPL o fenólico:

• Revestimientos a base de placa de resinas fenólicas de 6 mm de espesor, fijados mediante adhesivo de poliuretano sobre rastreles galvanizados.

Otros tipos de revestimientos:

• Contraplacados de chapas de ebanistería.
• Panel de madera natural con núcleo compacto fenólico (tipo Parklex, Prodema...).
• Material sólido de superficie (tipo Surell, Corian...).

OBRAS REALIZADAS.

Principales instalaciones realizadas con Panel Compacto.

• Accura. Gavà.
• Acsa-Sorigué. Collblanc.
• Aeropuerto de El Prat.
• Aravell Golf Club.
• Auditorio de Oviedo.
• C. M. Investigaciones Medioambientales.
• Caldea. Escaldes. Andorra.
• Camping Cala Gogo.
• Camping las Dunas. Cádiz.
• Camping Tamarit. Altafulla.
• Antiguos Almacenes Gay. Zaragoza.
• Camping Vilanova Park.
• Cárnicas Juià.
• Carrefur. El Prat.
• Celsa.
• Centre Civic d' Ordino (Andorra).
• Centro Deportivo C. Laietana. Masnou.
• Centro Deportivo Somontes.
• Clínica Corachán. UVI.
• Club Egara. Terrassa.
• Club Golf Fontanals.
• Club Natació Sant Cugat.
• Ciutat del Basquet. Badalona.
• Club Nàutic. Port de la Selva.
• Club Poliesportiu Puigcerdà.
• Club Punta Arabi. Ibiza.
• Club Tenis Barcino.
• Club Calderí. Mollet del Vallès.
• Col·legi Bages. Manresa.
• Colegio I.C.M. Valencia.
• Colegio Sta. Maria del Castillo. Madrid.
• Comisarias Mossos d' Esquadra (Mollet, Tortosa, etc.).
• Costa Caribe. Port Aventura.
• Despiece M del Tura Freixes. Les Presses.
• Edificio Arbora/Ausonia.
• Escola Sky. Pont de Suert.
• Esportiu Claror - Maritim - Can Caralleu.

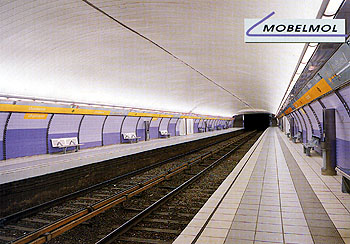

• Estación Metro Urquinaona.
• Estación Metro Fontana.
• Facultad Biológicas Barcelona.
• Facultad Empresariales. Girona.
• Facultad Rovira i Virgili. Reus.
• Fuelsandaña (Valladolid).
• Formigal. Edificio Polivalente.
• Frigorífics Costa Brava. Riudellots.
• Fundació Pere Tarrés.
• Gran Casino de Barcelona.
• Hospital de Mataró.
• Hospital de Tremp.
• Hospital de Vilafranca.
• Hospital del Mar.
• Hospital General Cataluña. (U.I.C.)
• Hospital Malvarrosa. Valencia.
• Hospital Psiquiátrico de Salt.
• Hospital Sant Antoni Abat. Vilanova, 1ª y 2ª fase.
• Hospital Valdecilla. Santander.
• Hospital Vall d' Hebrón (Neonatologia).
• Hospital Verge de la Cinta. Tortosa.
• Hospital. Neuropsiquiatria. Martorell.
• Hotel Balneario. Blancafort.
• Hotel El Fuerte. Marbella.
• Hotel Mogan. Gran Canaria.
• Hotel Nórdic. Andorra.
• Hotel Termes Montbrió.
• Laboratorios Grupo Grifols.
• Laboratorios Syva. León.
• Laboratorios Uriach.
• Liceo Francés.
• Liven. Berga.
• Marina d' Or. Oropesa.
• Marina Village. Edificio oficinas.
• Marriot. Marbella.
• Masa Decor.

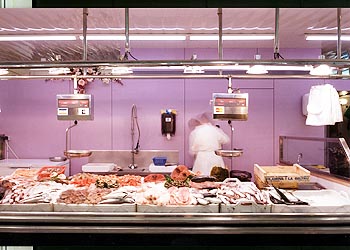

• Mercat Vilanova.
• Norte Real S.C. Sant Sebastián de los Reyes.
• Novartis.
• O₂ Wellness - Madrid.
• O₂ Wellness - Marbella.
• O₂ Wellness. (BCN).
• Piscina Bellvitge.
• Piscina Deltebre.
• Piscina Inca. Mallorca.
• Piscina Municipal Almassora - Castellón.
• Policia d' Andorra.
• Policia Local Viladecans.
• Polideportivo Comarruga.
• Poliesportiu Pas de la Casa.
• Poliesportiu Vintró.
• Ross Breeders. Riells del Fai.
• Sotogrande - Cádiz.
• Squash Alcalá V. (Cádiz).
• Squash Jerez.
• Squash Pamplona.
• Squash Santiago de Compostela.
• Universidad Fisioterapia - Salt.
• Universidad I. Baleares.

Otras instalaciones realizadas con Panel Compacto.

• Aguas de Tarragona.
• Inem. Monzón.
• Laboratorios Boniquet. Sta. Perpètua.
• Arcalis. Andorra.
• Bcn Activa.
• Body esthetic.
• Camping Puig-Reig.
• Centro Comercial L' Illa.
• Centro Médico. Girona.
• Ciments Molins.
• Club Natació L' Hospitalet.
• Club Nàutic Garraf.
• Colegio Tamarite. Huesca.
• Colegio Taradell.
• Dinamit Nobel. Almusafes.
• Diputació de Barcelona.
• Escola policía. Parets.
• Estación de Francia.
• Estación de Sants.
• Estación Marítima. Formentera.
• Estaciones Metro L5.
• Farrera Negra. Andorra.
• Ford Compresores. Portugal.
• Fupar. Terrassa.
• Gimnasio Oxigeno. Marbella.
• Golf Navata (Figueres).
• Henkel Ibérica.
• Hispaes. Sant Feliu de Codinas.
• Hospital Can Ruti. Badalona.
• Hotel AC Forum (cabinas).
• Hotel Calbó. Andorra.
• Hotel Giverola. Tossa.
• Edif. Oncisa. Madrid.
• Hotel Hilton (BCN).
• Hotel Peñíscola Plaza Suites.
• I.E.S. La Bisbal.
• I.E.S. Vic.
• Ice Cream Factory. Alzira.
• Ikea. Valls.
• Aqualeón.
• Blau Fruit. Campllong.
• Colegio Binefar. Huesca.
• Colegio Sant Pere Torelló.
• Dermofarm. Rubí.
• Laboratorios Calier.
• Balneario Paracuellos Jiloca.
• Canal Olímpico Castelldefels.
• Laboratorios Gp Pharm. St. Quintí Mediona.
• Laboratorios Salvat.
• Laboratorios Viñas. Rubí.
• Lipotec. Gavà.
• Marina Port Fórum.
• Maryneland.
• Miquel Costas. Capellades.
• Multicines. La Maquinista.
• Multicines. El Vendrell.
• Museo Ciencia. Barcelona.
• Nau Tolrá. Castellar del Vallés.
• Piscina Caldes d' Estrach.
• Piscina Monzón (Huesca).
• Polideportivo La Magdalena. Avilés.
• Poliesportiu Can Caralleu.
• Pyrentec. Plaza Zaragoza.
• Residencia Estudiantes. Avda. Paralelo.
• Residencia Geriátrica. Esplugues.
• Residencia Geriátrica. Tona.
• Restaurante en Mérida.
• Revestimiento cocinas. Lleida.
• Revest. C/ Escoles Pies. BCN.
• Revest. Exterior. S. Pere, S. Pau.
• Revestimiento Funicular Montjuic.
• Salesianos Horta.
• Salesians Sarrià (Professional).
• Salidas emergencia B-20. Montgat.
• Santuario Montserrat.
• Teixidó. Riudecols.
• Telstar.
• Texknit. Cabrera de Mar.
• Trace Logístics.
• Tronco Records (Fachada).
• U.A.B. - E.T.S. Ingeniería.
• U.A.B. Aulari.
• U.A.B. Centro de Cálculo.
• U.A.B. Facultad C. Educación.
• U.A.B. Facultad de Medicina.
• U.A.B. Facultad de Traducción.
• Univ. Pablo Olavide. Sevilla.
• Universidad Internacional de Cataluña.
• Universidad La Salle.
• Utiel. Fábrica de aglomerados.
• Vestuarios Metro Paral.lel. Bcn.
