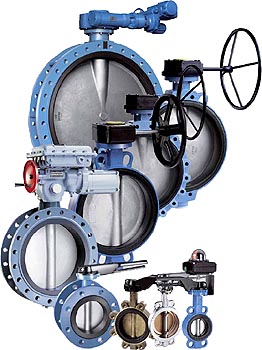

VÁLVULAS DE MARIPOSA.

Para más información ver catálogos

Aplicaciones:

Las válvulas de mariposa TTV son empleadas en los más diversos sectores, para controlar gases, fluidos y sólidos:

• Industria química y petroquímica.
• Industria alimentaria.
• Industria farmacéutica y cosmética.
• Industria papelera.
• Sector naval.
• Centrales nucleares, hidroeléctricas y térmicas.
• Tratamiento y distribución del agua.
• Distribución del gas.
• Siderurgia, etc.

Generalidades y características:

Los 25 años de experiencia en la fabricación de válvulas de mariposa le han dado a TTV el conocimiento para obtener un producto altamente especializado y probado en todos los sectores de la industria. La calidad de sus válvulas queda totalmente garantizada, por su asesoramiento técnico en la decisión de los materiales y a que el 100% son siempre probadas hidrostáticamente antes de su envío. Las válvulas TTV gozan de las ventajas propias de las de su tipo y otras adicionales obtenidas con la experiencia de estos 25 años de I+D:

• Dimensiones y pesos reducidos.
• Fácil montaje, desmontaje y maniobrabilidad.
• Sencilla regulación manual y automatización eléctrica, neumática e hidráulica.
• Autolimpiante, no requiere mantenimiento.
• Estanqueidad total y mínima pérdida de carga.
• Eje de una sola pieza con ausencia de pasadores.

Series comerciales.

Para más información ver catálogos

Serie Clima:

TTV ha desarrollado esta gama para ofrecer un producto adecuado para el competitivo mercado de la climatización y del riego, con las siguientes características:

• Garantía TTV: máxima responsabilidad y soporte posventa.
• Excepcional relación calidad-precio.
• Servicio inmediato: amplia disponibilidad de stock.

Desde que se hicieron en aluminio hasta las actuales con el cuerpo en hierro, estas válvulas han tenido una gran aceptación en toda Europa.

La gama de suministro incluye:

• Rango: DN 40 ÷ DN 300.
• Tipo Wafer y Lug.
• Accionadas por mando palanca y reductor.

Serie Industria:

Las válvulas TTV de la serie Industria se utilizan en todos los sectores de la misma destacando:

• Agua.
• Petroquímica.
• Energía.
• Obra Civil.
• Naval.
• Siderurgia.
• Química.
• Gas.

Importantes firmas con proyección internacional como: Repsol, Petrobrás, ABB, Gas de France, Technip, Acerinox, Dewa, Karahma, etc. utilizan esta serie de TTV de forma habitual. Y en proyectos como aeropuertos (Madrid), tratamientos de agua (Dubai, París), astilleros, transformadores, edificios públicos (museo Reina Sofía), Jumeirah Palm, etc.

Amplia disponibilidad de materiales de construcción. Desde fundiciones nodulares, aceros inoxidables, bronces a otras aleaciones especiales.

Diseños según cualquier norma internacional. TTV dispone de las homologaciones más importantes de la industria y de forma habitual es inspeccionada por las más prestigiosas empresas clasificadoras.

Serie Altas Prestaciones:

A lo largo de estos 25 años, el departamento de I+D de TTV ha desarrollado válvulas para aplicaciones extremas, entre las cuales destacan:

• Válvulas de Teflón.
• Válvulas metal-metal alta temperatura.
• Válvulas metal-metal estancas.

Válvulas de Teflón:

Para servicios donde el empleo de elastómeros comunes es inadecuado, TTV ofrece este diseño orientado especialmente a las industrias químicas, farmacéuticas, cosméticas y alimentarias.

Válvulas metal-metal alta temperatura:

Estas válvulas están diseñadas para trabajar a temperaturas donde el elastómero convencional no puede hacerlo. Sirven para regular fluidos con temperaturas de servicio de -190°C a +850°C, con una pérdida estimada de 1,5 a 2%.

Las aplicaciones más usuales son: gases de escape, hornos industriales, salidas de humos, cogeneración, etc.

Válvulas metal-metal estancas:

Válvulas de doble excentricidad que garantizan el cierre estanco por medio de un anillo metálico, a temperaturas superiores, que los elastómeros.

Tipos de válvulas.

Para más información ver catálogos

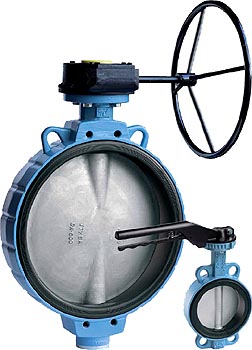

Válvula tipo Wafer:

Las válvulas de tipo Wafer están concebidas para su montaje entre bridas, en puntos intermedios de la red, nunca como final de ramal. El rango de fabricación estándar es de DN 32 ÷ 1.400 mm. Diámetros superiores disponibles bajo consulta.

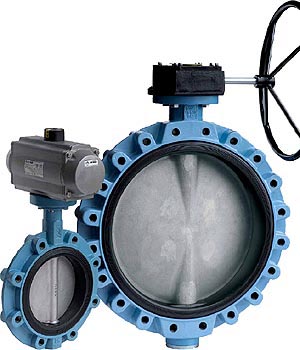

Válvula tipo Lug:

La válvulas de tipo Lug están concebidas para su montaje en cualquier punto de la red, tanto intermedio como final, siendo necesario que el cliente lo especifique previamente. El rango de fabricación estándar es de DN 32 ÷ 1.400 mm. Diámetros superiores disponibles bajo consulta.

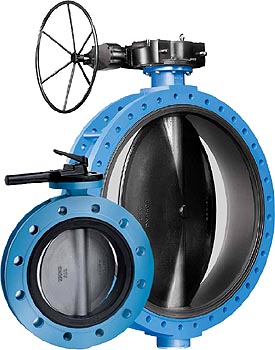

Válvula con Bridas:

Las válvulas de tipo Bridas tienen las mismas aplicaciones que las de tipo Lug. Su rango de fabricación es de DN 100 ÷ 1.400 mm.

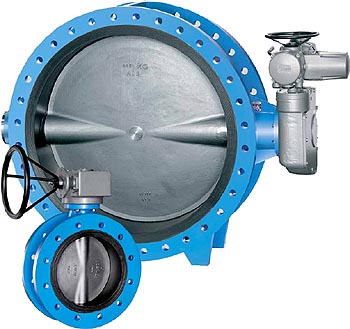

Válvula de Doble Brida:

Las válvulas de tipo Doble Brida se utilizan en casi todas las ramas de la industria y en conducciones de agua. La vulcanización las hace aptas para vacío y fluidos de altas velocidades. En el montaje entre bridas, el atornillado de las bridas de la válvula es independiente. También se puede utilizar como válvula final de línea para presión máxima de diseño, siendo necesario que el cliente lo especifique previamente. Su rango de fabricación es de DN 50 ÷ 600 mm.

Tipos de actuadores y acoplamientos.

Para más información ver catálogos

Tipos de mandos:

• Mando de palanca (9 posiciones 0°-90°).
• Mando de palanca (múltiples posiciones 0°-90°).
• Mando servomotor eléctrico.
• Mando actuador neumático rotativo o lineal.
• Mando actuador hidráulico.
• Mando volante.
• Mando fontanero.
• Mando reductor.

Acoplamientos:

• Soporte acoplamiento para actuadores.
• Alargadera para válvulas.
• Brida especial para actuador neumático.
• Casquillo macho-hembra.
• Casquillo cuadrado suplementario.
• Casquillo arrastre.
