En su continuo esfuerzo por ofrecer toda la tipología de ensayos con los que caracterizar el comportamiento de una fachada ligera, el área de Envolventes arquitectónicas de

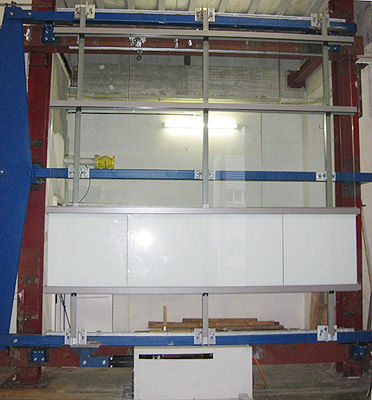

Cidemco-Tecnalia ha concluido la construcción del primer banco para ensayos sísmicos que se crea en nuestro país. El banco de ensayos se ha definido para realizar ensayos basados en la norma americana AAMA 501.4-00 "Recommended Static Test Method for Evaluating Curtain Wall and StoreFront Systems Subjected to Seismic and Wind Induced Interstory Drifts" y AAMA 501.6-01 "Recommended Dynamic Test Method for Determining the Seismic Drift Causing Glass Fallout from a Wall System" ya que no existen normas europeas para realizar ensayos de este tipo.
El ensayo consiste en aplicar un movimiento incremental y en sentido contrario a dos de los forjados en los que se apoya la fachada ligera hasta un punto especificado por el cliente o hasta la rotura de la muestra.
La norma AAMA 501.4-00 define un procedimiento de ensayo en el que se evalúa cómo le afecta a la fachada ligera la realización del ensayo sísmico dentro de la secuencia de ensayos de aire, agua y viento definidos en la norma de producto de fachadas ligeras UNE-EN 13830:2004. Para ello se realizan inicialmente los ensayos de aire, agua y viento, una vez finalizados se realiza el ensayo sísmico hasta el desplazamiento máximo de diseño establecido por el cliente repitiéndose posteriormente la secuencia inicial. Para terminar se realiza de nuevo un ensayo sísmico en el que se alcanza un 150% del desplazamiento máximo de diseño.
El banco de ensayos también permite realizar el procedimiento definido en la norma AAMA 501.6-01 en el que se realiza exclusivamente el ensayo sísmico buscando la resistencia última de la fachada ligera frente a movimientos horizontales, evaluándose el resultado mediante la especificación del momento en el que se producen roturas o caídas de vidrios.
Asimismo a lo largo del pasado mes de Octubre se ha realizado la primera prueba en el banco. La empresa Acieroid Sistemas Constructivos ha ensayado la fachada que ha desarrollado para el edificio del nuevo Centro de Negocios de la Estación de Perpignan. La prueba se ha realizado en base a la norma AAMA 501.6-01 debido a que la fachada diseñada por Acieroid Sistemas Constructivos es una fachada del tipo ventilada formada por paneles de revestimiento de vidrio.
A la hora de analizar el proceso de diseño que se ha seguido con esta fachada cabe destacar que en la fase de contratación de la obra resultó fundamental la posibilidad de proponer un diseño innovador que aunase los sistemas de fachadas ligeras, con las características de soporte y sustentación de los acristalamientos, y los sistemas de fachadas ventiladas, que aligeran el diseño al no supeditarlo a los requerimientos de estanqueidad y permeabilidad. Asimismo, ante los altos requerimientos a la acción sísmica, la posibilidad de validar la solución mediante un ensayo normalizado permitió una libertad de diseño no habitual en el mercado francés. El sistema fue diseñado para absorber los movimientos horizontales que afectan a la escuadría de los acristalamientos mediante una estructura de montantes y travesaños en la que los montantes estaban equipados con silentblocks para absorber los movimientos verticales y horizontales, manteniendo una libertad de movimiento bidimensional. Asimismo los travesaños están equipados con soportes deslizantes sobre los montantes que permiten su movimiento en el sentido paralelo al plano de la fachada. El conjunto ensayado demostró el acierto del diseño permitiendo la realización del ensayo sísmico hasta el movimiento máximo sin roturas ni desprendimientos de ningún elemento acristalado. Gracias a la realización de este ensayo y a la colaboración de
Cidemco-Tecnalia se mejoró considerablemente la solución constructiva inicial de proyecto, permitiendo mejorar la competitividad de la Oferta de Acieroid.
