Palautec promociona entre los profesionales del sector el uso del Sistema Structura de fachada ventilada o pasante con ladrillo cara vista. El sistema desarrolla el tipo de fachada autoportante de ladrillo cara vista, utilizando el propio ladrillo como elemento estructural portante de sí mismo, y el procedimiento constructivo G.H.A.S.

La aprobación del CTE supuso la apertura a un campo ilimitado de posibilidades para el desarrollo de nuevas soluciones con mayores prestaciones técnicas y funcionales como es el Sistema Structura.

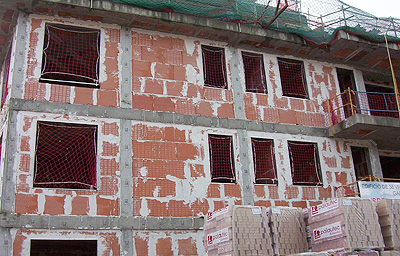

El éxito del Sistema Structura se debe a su extraordinaria simplicidad constructiva, sus elevadas prestaciones funcionales y el bajo coste de la solución. El sistema se caracteriza fundamentalmente porque la hoja exterior del cerramiento se construye tangente a la estructura del edificio y por tanto la fachada, separada de la estructura, es autoportante ya que la transmisión del peso se realiza a través de la propia fábrica, aprovechando su capacidad resistente a compresión, y contribuyendo a la resistencia frente a las acciones horizontales. La fábrica arranca desde el suelo, evitando el estribo sobre los forjados y el aislamiento se adosa por el exterior de la hoja interior por lo se le protege contra la humedad. El sistema permite, en los casos en los que se considere oportuno, el paso de una cámara con aislamiento continuo en todo el cerramiento.

El Sistema Structura recupera el carácter tradicional de las fábricas como elementos portantes, con lo que consigue eliminar complejos y sofisticados sistemas de apoyo para transmitir el peso del cerramiento a la estructura. Para ello utiliza los recursos el análisis que están explícitos en el CTE.

El Sistema Structura permite, además, dotar de ventilación a la cámara interpuesta entre la hoja exterior del cerramiento y el edificio, lo que incrementa notablemente las prestaciones higrotérmicas, incorporando todas las prestaciones de la fachada ventilada. Esto se realiza dejando llagas verticales huecas tanto en la parte inferior como superior de la fachada de manera que provoca el efecto chimenea.

A diferencia del resto de fachadas ventiladas del mercado, de piezas de gran formato, este sistema se caracteriza por mantener la belleza y estética de la fachada convencional de ladrillo cara vista añadiendo las máximas prestaciones técnicas y funcionales de las fachadas ventiladas.

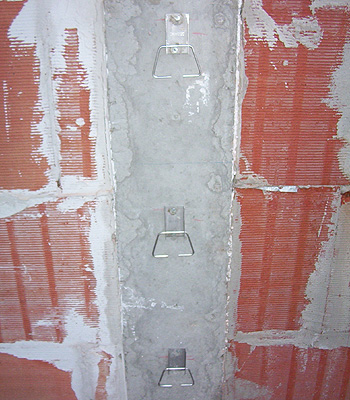

El componente fundamental e imprescindible del Sistema Structura es el anclaje Geoanc de acero inoxidable de doble movimiento que se coloca a lo largo de los pilares y cantos de forjado antes de levantar la fábrica. Su finalidad es garantizar la estabilidad de la hoja exterior previniendo cualquier riesgo de fisuración. Los anclajes posibilitan determinados movimientos diferenciales entre la fábrica y el elemento estructural en el que se sustenta.

La armadura de tendel Fisufor es otro de los elementos importantes de cara a prevenir la fisuración. En función de cada proyecto se deben utilizar o no elementos auxiliares adicionales. En el Sistema Structura todos los movimientos y esfuerzos en la fábrica están controlados.

Palautec gestiona y proporciona sin ningún compromiso el estudio personalizado para su proyecto. Este estudio, acorde al CTE, garantiza la estabilidad y no fisuración de la fachada. Consiste en unos planos de solución constructiva del cerramiento exterior personalizados para cada proyecto en el que además de las especificaciones técnicas correspondientes se indica la cuantía y distribución de cada uno de los anclajes y demás elementos necesarios.

Ventajas del sistema Structura

• Mejora de la eficiencia energética del edificio, eliminando los puentes térmicos y permitiendo así un aislamiento continúo.
• La planeidad del cerramiento en toda su altura esta garantizada con independencia de las tolerancias y deformaciones de los elementos estructurales.
• Su simplicidad constructiva. Optimización del proceso de constructivo gracias a la facilidad y rapidez de ejecución:
- Evita problemas de encuentro del ladrillo con los cantos de forjado.
- Elimina el uso de plaquetas en forjados y pilares. Esto hace que la ejecución de la fachada sea más rápida.
- No requiere instaladores ni personal especializado. La mano de obra necesaria es la misma que para las fachadas convencionales de obra vista.
• Es la fachada ventilada más económica del mercado y de coste muy similar a la fachada convencional.
• En definitiva, se mantiene la belleza y estética de la fachada convencional de ladrillo cara vista, mejorando su comportamiento y prestaciones a un coste mucho menor que cualquier fachada ventilada del mercado y se contribuye de esta manera en un desarrollo sostenible: en verano menos calor y en invierno menos frío produciéndose así un importante ahorro energético.
