En 1939, Fritz Schäfer inicia la fabricación seriada de cajas metálicas para talleres, las Lager-Fix. Hoy en día, aquel pequeño taller se ha convertido en un gran holding de empresas de índole multinacional: el grupo SSI-Schäfer.

Líder a nivel mundial en la fabricación e instalación de equipos para el sector del almacenamiento y material handling, abarcando su alcance de suministro todo tipo de estanterías, contenedores metálicos y de plástico, mobiliario industrial y de oficina, contenedores para recogida de residuos, etc.

PRODUCTOS Y SOLUCIONES PARA ALMACENES Y EMPRESAS.

Estanterías.

Para más información, ver catálogo.

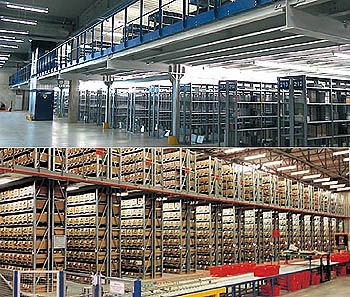

Sistemas de estanterías para paneles.

R 3000:

  • Sistema de estanterías de paneles multifuncional.
    • La estructura a base de bastidores y el sistema de montaje de los sistemas de estanterías, sin cubiertas de estantería, ni bases, ni estantes intermedios o travesaños fijos, garantizan total libertad en la disposición de los módulos en pasos de 53 mm.
    • Proporciona la solución a la clásica división entre estanterías de paneles, estanterías ligeras y cantilever. Un sistema para todo, totalmente versátil y ampliable. No se puede concebir un almacén más flexible a todo tipo de necesidades.
    • El perfil especial del puntual de la estantería, totalmente cerrado, está dotado de unas ranuras cónicas que permiten insertar los conectores de los largueros, así como arriostrarlos en cruz en ambas caras frontales.
    • El troquelado de las caras anchas permite encajar estantes intermedios. En las perforaciones de las caras frontal y ancha se pueden encajar fácilmente y sin complicaciones los elementos portantes de altillos.
    • Se puede variar la altura del hueco mediante estantes intermedios o travesaños de libre emplazamiento. Disponible en largos de módulo de 994 y 1.282 mm.
    • Sus componentes estandarizados permiten ampliar el espacio útil hasta el techo mediante sistemas de estarías de varios pisos con capacidad de carga de hasta 5.000 kg. Por ello, las estanterías de paneles R 3000 están especialmente indicadas para instalaciones de varios pisos con entreplantas transitables.
Aplicaciones:
  • Mercancías de ligeras a pesadas.
    • Mercancías de pequeño a medio volumen.
    • Altillos.
Ventajas:
  • Totalmente organizables gracias a los múltiples accesorios.
    • Modularidad en medida europea.
    • Posteriormente, se pueden ampliar a un tipo de instalación de varios pisos con altillos.
    • Sello de calidad GS.
Características:
  • Sistema: sistema del bastidor de montaje por encaje para un montaje rápido.
    • Tipo de instalación: sistema de bastidor sin cubiertas de estantería, ni bases, 2 longitudes de módulo, 5 profundidades de estantería, diferentes alturas, perfiles.
    • Carga: hasta máx. 5.000 kg por módulo de estantería.
    • Pasos del sistema: encajes en pasos de 53 mm.
    • Superficie del puntal: galvanizada.
    • Superficie del panel: galvanizada/gris plata.
Sistema de bastidores:
Bastidor para estructuras de un piso:
  • Altura: 2.278 - 2.490 y 2.967 mm.
    • Prof. estantería: 300 ÷ 800 mm.
    • Carga módulo máx.: 3.000 kg.
    • Acabado: galvanizado.
Bastidor para estructuras de varios pisos:
  • Altura: 4.557 mm.
    • Prof. estantería: 300 ÷ 800 mm.
    • Carga módulo máx.: 5.000 kg.
    • Acabado: galvanizado.
Pieza de unión entre bastidores:
  • Chapa de acero galvanizado.
    • Para unir 2 módulos de estantería dispuestos uno tras otro.
    • Para montar sistemas como arriostrados en cruz, fondos, etc., se necesita una separación del bastidor de 6 mm.
    • Incluye material de sujeción.
    • Para distancia del bastidor: 6 ÷ 300 mm.
Estantes intermedios:
  • Chapa de acero alternativamente pintado en gris metalizado o galvanizado, 30 ó 40 mm de altura.
    • Para subdividir módulos de estantería en huecos de distinta altura.
    • Incorpora dos filas longitudinales de ranuras para insertar divisores.
    • Distancia entre ranuras: 41 mm.
    • En estanterías dobles se pueden colocar a diferentes alturas.
Para longitud de módulo 994 mm, altura 30/40 mm:
  • Prof. estantería: 300 ÷ 800 mm.
    • Carga de estante máx.: 100 - 200 - 300 y 400 kg.
    • Acabado del borde: N o V.
    • Superficie: galvanizado o pintado.
Para longitud de módulo 1.282 mm, altura 30/40 mm:
  • Prof. estantería: 400 - 500 - 600 y 800 mm.
    • Carga de estante máx.: 150 ó 250 kg.
    • Acabado del borde: V (30 mm) y N o V (40 mm).
    • Superficie: galvanizado o pintado.
Soporte para etiquetas:
  • Autoadhesivo, para identificar lugares de almacenaje.
    • Longitud: 85 ÷ 1.250 mm.
    • Etiquetas de 85 - 135 y 490 mm de longitud.
Divisores para estantes intermedios:
De 30/40 mm de altura:
  • Chapa de acero galvanizado.
    • Pueden insertarse en las ranuras de lo estantes intermedios y también usarse en combinación con retenedores.
    • Para profundidad de estantería: 300 ÷ 800 mm.
    • Altura divisor: 100 - 175 y 275 mm.
    • Acabado con soportes de plástico o metal.
Continuos:
  • Chapa de acero galvanizado, para alturas de compartimento interiores de 341 y 500 mm ó 331 y 490 mm.
    • Para profundidad de estantería: 300 - 400 - 500 y 600 mm.
    • Altura divisor: 341 y 500 mm ó 331 y 490 mm.
Accesorios:
Componentes de estantería y accesorios:
  • Encajes para una instalación flexible.
    • Arriostrados en cruz para longitud de módulo de 994 ó 1.282 mm.
    • Placas de nivelación, de chapa de acero galvanizado con un grosor de 1 - 2 y 3 mm.
    • Anclaje para sujetar los puntales de estantería al suelo.
    • Largueros, de chapa de acero pintado en gris metalizado, para longitud de módulo de 994 ó 1.282 mm.
    • Tapón de plástico negro de primera calidad.
    • Fondo exterior e interior, de chapa de acero galvanizado, para longitud de módulo de 994 ó 1.282 mm.
    • Laterales, de chapa de acero galvanizado, para altura de 2.278 - 2.490 y 2.967 mm.
    • Tope posterior, de chapa de acero galvanizado, para longitud de módulo de 994 ó 1.282 mm.
    • Retenedores, de chapa de acero galvanizado, para longitud de módulo de 994 ó 1.282 mm. Altura: 40 u 85 mm.
    • Listones con perfil en U, para sistemas de estanterías de varios pisos con fondos y listones de enlace de chapa maciza.
Accesorios:
  • Laterales de malla, de acero, para altura de 2.278 - 2.490 y 2.967 mm.
    • Fondos de malla, de acero, para longitud de módulo de 994 ó 1.282 mm.
    • Lateral exterior, perforado, en chapa de acero galvanizado. Altura: 2.000 mm.
    • Frontal de zócalo, en chapa de acero galvanizado, para longitud de módulo de 994 ó 1.282 mm.
    • Señalización de pasillos, con lámina transparente autoadhesiva y etiquetas extraíbles.
Cajones y accesorios:
  • Cajones para longitud de módulo de 994 mm.
    • Paneles laterales de 100 ó 206 mm de altura, para profundidad de estantería de 400 - 500 y 600 mm.
    • Separadores y subdivisiones transversales.
Subdivisión de cajones y puertas de dos hojas:
  • Combinación A - B y C.
    • Cajas insertables de poliestireno azul, con asidero etiquetable.
    • Puerta de dos hojas, para longitud de módulo de 994 mm. Altura: 2.111 ó 1.845 mm.
Accesorios para almacenamiento de piezas voluminosas:
  • Largueros, de chapa de acero galvanizado, de 994 - 1.282 y 2.019 mm de longitud.
    • Separador de tubo, de chapa de acero galvanizado.
    • Arco de tubo para dividir módulos de estantería de 800 mm de profundidad. Altura: 330 mm.
    • Revestimiento de Terodaem autoadhesivo, de 932 mm de longitud y 2 mm de grosor.
    • Soporte para escapes para profundidad de estantería de 400 u 800 mm. Longitud útil: 340 ó 740 mm.
    • Conjunto para perchas, de chapa de acero galvanizado, para colgar fundas, ropa, etc.
    • Listón de tope/colgado, de chapa de acero galvanizado, para profundidad de estantería de 800 mm.
    • Soporte larguero-puente, galvanizado, para profundidad de estantería de 800 mm.
    • Panel de madera enrasado, de tablero aglomerado de 20 mm de grosor, para longitud de módulo de 994 ó 1.282 mm.
    • Panel de madera insertado, de 20 mm de grosor, para longitud de módulo de 994 ó 1.282 mm.
    • Paneles de chapa de acero galvanizado, para longitud de módulo de 994 mm.
Almacenaje de lunetas y piezas largas:
  • Puntal de estantería simple y doble de acero. Altura: 2.000 ó 2.300 mm.
    • Travesaño para brazos en voladizo de acero, con 1 ó 2 barras recubiertas de plástico. Ajuste de 50:50 mm.
    • Consolas de acero con gancho para colgar soldado. Ajuste de 50:50 mm.
    • Piezas de unión de acero. Longitud: 1.000 mm.
    • Bandejas de acero para almacenar piezas largas. Medidas: 1.400x250/400x70 ó 2.100x400x70 mm.
    • Separador de tubo, de chapa de acero galvanizado. Altura útil: 894 ó 1.000 mm.
    • Revestimiento de Terodaem autoadhesivo, de 932 mm de longitud y 2 mm de grosor.
    • Rejilla para ganchos. Medidas: 1.055x2.050 mm.
    • Gancho para piezas largas que se encaja en la rejilla para ganchos. Puede llevar dos o cuatro arcos. Profundidad: 100 - 160 y 350 mm.
    • Marco para etiquetas, etiquetas y protector plástico.
Almacenaje de sustancias peligrosas:
  • Cubetas colectoras en el primer nivel de almacenaje, colocadas para que no se desplacen. Fabricadas en acero de alta calidad, soldadas por ambas caras, impermeables, adecuadas para sustancias de una densidad máx. de 1.000 kg/m³. Volumen de recogida: 30 - 38 - 46 y 60 litros.
    • Panel de rejilla, con capacidad de carga de 200 kg y reducción de aprox. 60 mm de fondo para una recogida más eficaz de las sustancias peligrosas que se filtran, 30 mm de alto, con borde alrededor de 10 mm de alto.
Almacenaje de neumáticos estático:
  • Estanterías completas para neumáticos y llantas, para aprox. 15 ó 18 neumáticos de tamaño medio por módulo. Longitud del módulo: 994 ó 1.282 mm.
    • Bastidor galvanizado. Altura de la estantería: 2.278 - 249 y 2.976 mm. Profundidad de la estantería: 400 mm. Máxima carga del módulo: 3.000 kg.
    • Travesaños para neumáticos y llantas, con una carga máx. de 100 ó 200 kg.
    • Pieza de unión de bastidores, para distancia entre bastidores de 300 mm.
Almacenaje de neumáticos sobre bases móviles:
  • Sistemas sin guía: los carros funcionan mediante el uso de mecanismos de traslación especiales directamente sobre el suelo existente. Son guiados por un pequeño perfil sujeto con tacos a la pared trasera.
    • Estanterías para ruedas con carro o zócalo fijo: con 3 niveles de almacenamiento para neumáticos. Altura total (carro + estantería): 2.428 mm. Totalmente equipados con accionamiento de manivela, guías y cubrimiento del carro con tableros de aglomerado.

R 1000:

Aplicaciones:
  • Mercancías de ligeras a semipesadas.
    • Mercancías de pequeño a medio volumen, por ejemplo, para carpetas, archivadores colgantes, carpetas pendulares, cajas y ropa.
Ventajas:
  • Variables en equipamiento gracias a los múltiples accesorios.
    • Modularidad en medida europea.
    • Adaptación exacta de la altura de los huecos gracias a la poca distancia que hay entre los pasos de ajuste.
    • Laterales de chapa maciza entre cada módulo.
Características:
  • Sistema: sistema de montaje por encaje para un montaje rápido.
    • Tipo de instalación: lateral de chapa maciza, en diseño ranurado, paneles con soportes que se pueden colgar como se desee, 3 longitudes de módulo, 5 profundidades de estantería, 3 alturas.
    • Carga: hasta máx. 750 kg por módulo de estantería.
    • Pasos del sistema: ranurado en pasos de 20 mm.
    • Superficie del puntal: galvanizado/gris claro.
    • Superficie del panel: galvanizada/gris claro.

R 4000:

Aplicaciones:
  • Mercancías de ligeras a semipesadas.
    • Mercancías de pequeño a medio volumen.
    • Altillos.
Ventajas:
  • Variables en equipamiento gracias a los múltiples accesorios.
    • Modularidad en medida europea.
    • Posteriormente, se puede ampliar a un tipo de instalación de varios pisos con altillos.
    • Sello de calidad GS.
Características:
  • Sistema: sistema de montaje por encaje para un montaje rápido.
    • Tipo de instalación: sistema de módulos básicos y adicionales con cubiertas de estantería y bases fijas, combinado con perfiles de puntales, 2 longitudes de módulo, 6 profundidades de estantería y diferentes alturas.
    • Carga: hasta máx. 2.500 kg por módulo de estantería.
    • Pasos del sistema: encajes en pasos de 53 mm.
    • Superficie del puntal: gris plateado.
    • Superficie del panel: galvanizada/gris plateado.

R 7000:

Aplicaciones:
  • Mercancías de ligeras a pesadas.
    • Mercancías de pequeño a medio volumen.
    • Altillos.
    • Almacenes en altura.
Ventajas:
  • Equipamiento variado gracias a los múltiples accesorios.
    • Modularidad en medida europea.
    • Posteriormente, se puede ampliar a un tipo de instalación de varios pisos con altillos.
    • Sello de calidad GS.
Características:
  • Sistema: sistema de bastidor premontado para un rápido montaje.
    • Tipo de instalación: sistema de bastidor, 2 longitudes de módulo, 4 profundidades de estantería, diferentes alturas, perfiles.
    • Carga: hasta máx. 6.000 kg por módulo de estantería.
    • Pasos del sistema: encajes en pasos de 53 mm.
    • Superficie del puntal: galvanizada.
    • Superficie del panel: galvanizada/gris plateado.

FR 0:

Aplicaciones:
  • Mercancías de ligeras a pesadas.
    • Mercancías de pequeño a medio volumen.
    • Altillos.
Ventajas:
  • Equipamiento variable gracias a los múltiples accesorios.
    • Modularidad en medida europea.
    • Posteriormente, se puede ampliar a un tipo de instalación de varios pisos con altillos.
Características:
  • Sistema: sistema de subunidades para un montaje sencillo y rápido.
    • Tipo de instalación: sistema de subunidades basado en el principio de apilado, 1 longitud de módulo, 3 profundidades de estantería, alturas variables.
    • Carga: hasta máx. 3.500 kg por módulo de estantería.
    • Pasos del sistema: encajes irregulares.
    • Superficie del puntal: gris plateado.
    • Superficie del panel: gris plateado.

Accesorios:

  • Bandeja para longitud de módulo de 995 mm, en acero galvanizado. Para profundidad de estantería entre 400 y 1.000 mm.
    • Cajas para el equipamiento adicional de sistemas de estanterías de paneles.
    • Sistemas de vallado de seguridad, con puertas abatibles antirrobo y de cierre automático.
    • Segmentos de rejilla, en acabado gris plateado o galvanizado. Medidas: 658x2.008 ÷ 1.258x2.008 mm. Accesorios: puntales para segmentos de rejilla, para unir esquinas y para puertas.
    • Puertas abatibles, de una hoja (808/958x2.008 mm), de dos hojas (1.976x2.171 mm) y de una hoja con interruptor de expedición (958x2.008 mm). Acabado gris plateado o galvanizado. Accesorios: listón superior de cierre.
    • Escaleras para estanterías móviles. Largueros de tubo ligero de acero rectangular con bordes redondeados. Pintados en verde metalizado. Escalones de madera de haya, antideslizantes, herrajes galvanizados. Profundidad del escalón de 80 mm. Distancia entre los escalones de 250 y 235 mm en vertical.
    • Escalera FRS, que marcha en paralelo a la estantería.
    • Escalera FRD, que corre por dos guías que hay entre las estanterías, se desplaza lateralmente.
    • Mesas rodantes y escaleras para estanterías:
    • Escalera con pedestal rodante FPR.
    • Escalera doble FSZ y FSZ 3.
    • Carros expositores con paneles de soporte.
    • Mesas rodantes con escaleras para estanterías.

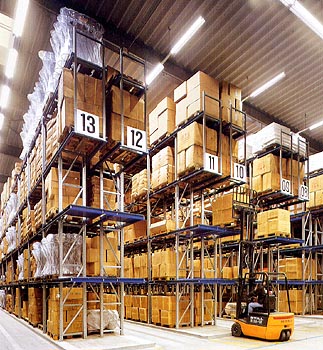

Sistemas de estanterías para palets.

PR 600 (con largueros):

  • Se caracteriza por sus diferentes y universales posibilidades de instalación.
    • Este sistema se adapta a casi todas las estructuras constructivas como las estanterías como largueros, las estanterías open face y las estanterías drive-in, para obtener la máxima capacidad de almacenamiento en el mínimo espacio.
    • Los bastidores de las estanterías están atornillados y diseñados para soportar cargas muy elevadas.
Aplicaciones:
  • Almacenaje de palets con mercancías de medio a gran volumen y de una carga de media a muy elevada, por ejemplo, para servidores logísticos o en almacenes de distribución.
Ventajas:
  • Ligera y económica.
    • Estabilidad gracias a sus diseño especial.
    • Exactitud de medidas.
Características:
  • Tipo de instalación: construcción de bastidor atornillado con largueras, 4 perfiles de puntal en 3 profundidades de bastidor cada uno, 10 alturas de bastidor, 2 tipos de travesaños, 7 longitudes de módulo.
    • Unión de largueros: sistema por encaje.
    • Paso: 50 : 50 mm.
    • Anchura de los puntales: 75, 90, 100 y 120 mm.
    • Carga admisible del bastidor: hasta 30.000 kg.
    • Carga admisible de los travesaños: hasta 4.500 kg por par.
    • Superficie del bastidor: galvanizado.
    • Superficie de travesaños: pintada azul RAL 5010.
Bastidores:
  • La carga máxima admisible de los bastidores es de hasta 30.000 kg, y depende de la altura del hueco y del perfil de los largueros.
    • Los perfiles de puntales de acero laminado en frío de alta resistencia adquieren una gran rigidez gracias a su diseño especial y se atornillan con riostras horizontales y diagonales formando un bastidor enrejado estable.
Perfil P73:
  • Anchura de los puntales: 75 mm.
    • Altura del hueco: 1.000 ÷ 2.500 mm.
    • Carga máx. del bastidor: 4.300 ÷ 8.350 kg.
    • Altura del bastidor: 2.500 ÷ 5.200 mm.
    • Profundidad del bastidor: 850 - 1.050 y 1.250 mm.
Perfil P93:
  • Anchura de los puntales: 90 mm.
    • Altura del hueco: 1.000 ÷ 2.500 mm.
    • Carga máx. del bastidor: 8.000 ÷ 12.000 kg.
    • Altura del bastidor: 2.500 ÷ 7.400 mm.
    • Profundidad del bastidor: 850 - 1.050 y 1.250 mm.
Perfil P95:
  • Anchura de los puntales: 90 mm.
    • Altura del hueco: 1.000 ÷ 2.500 mm.
    • Carga máx. del bastidor: 8.600 ÷ 14.100 kg.
    • Altura del bastidor: 3.600 ÷ 7.400 mm.
    • Profundidad del bastidor: 850 - 1.050 y 1.250 mm.
Largueros:
  • Con conectores soldados de 4 enganches garantizan una unión resistente y perfectamente encajable con los puntales de la estantería.
    • Posibilidad de ajuste de 50:50 mm.
    • Medidas estándar de las estanterías con largueros:
    • Almacenamiento en el sentido del fondo de la paleta:
    • Medida palets: 800/1.000/1.200x1.200 mm.
    • Medida en fondo: 1.200 mm.
    • Prof. estantería: 1.050 mm.
    • Almacenamiento en el sentido transversal:
    • Medida palets: 80/1.000x1.200 mm.
    • Medida en fondo: 800 ó 1.000 mm.
    • Prof. estantería: 850 ó 1.050 mm.
Largueros con perfil INP:
  • Longitud: 1.800 ÷ 3.900 mm.
    • Carga/par: 1.400 ÷ 4.500 kg.
Largueros con perfil CE:
  • Longitud: 1.800 ÷ 3.900 mm.
    • Carga/par: 1.500 ÷ 4.500 kg.

PR 600 (con travesaños):

  • Las estanterías con travesaños para el almacenamiento en una sola posición son especiales. No existe una solución mejor a esta problemática. La altura de la nave se aprovecha óptimamente, puesto que no existen elementos en la estructura que limiten la altura del material.
    • Las estanterías con travesaños son especialmente adecuadas para contenedores y palets dispuestos transversalmente. La altura de recogida se aprovechará óptimamente. La estructura con una sola posición también resulta útil para estanterías en altura, especialmente cuando se trata de almacenar mercancías pesadas en múltiples niveles superpuestos.
Aplicaciones:
  • Almacenaje de palets con mercancías de medio a gran volumen y de una carga de media a muy elevada, por ejemplo, para almacenes de piezas de repuesto.
Ventajas:
  • Ligera y económica.
    • Estabilidad gracias a sus diseño especial.
    • Exactitud de medidas.
    • Fácilmente ajustable.
Características:
  • Tipo de instalación: construcción de bastidor atornillado con largueros, 3 profundidades de bastidor, 10 alturas de bastidor, 3 tipos de soportes, 3 longitudes de módulo.
    • Unión de largueros: sistema por encaje.
    • Paso: 50 : 50 mm.
    • Anchura de los puntales: 75 - 90 y 100 mm.
    • Carga admisible del bastidor: hasta 15.000 kg.
    • Carga admisible de los travesaños: hasta 1.500 kg por par.
    • Superficie del bastidor: galvanizado.
    • Superficie de travesaños: pintada azul RAL 5010.
Bastidores y travesaños:
  • La carga máxima de los bastidores es de 15.000 kg. Cada módulo de estantería necesita 2 pares de arriostrados longitudinales, o 3 si la altura de los bastidores es superior a 7.400 mm.
    • Los perfiles de acero laminado en frío de alta resistencia adquieren una gran rigidez gracias a su diseño especial y se atornillan con riostras horizontales y diagonales para formar un bastidor estable.
    • Travesaños de apoyo. El diseño especial de los ganchos ayuda a fijar los travesaños sin necesidad de otras herramientas y evita extraerlos accidentalmente. Se utilizan para almacenar palets y contenedores. Se fijan sobre los arriostrados longitudinales.
    • Arriostrados que garantizan una unión resistente y perfectamente encajada con los puntales de la estantería.
Perfil P95:
  • Altura bastidor: 3.600 ÷ 7.400 mm.
    • Profundidad del bastidor: 850 - 1.050 y 1.250 mm.
Arriostrados U100:
  • Longitud: 900 - 1.100 y 1.300 mm.
    • Profundidad palets/contenedores: 800 - 1.000 y 1.200 mm.
Travesaños sección L 80/40/6 y L 100/50/6:
  • Travesaños de apoyo de perfil angular y con gancho soldado.
    • Carga: hasta 1.000 kg (L 80/40/6) ó 1.500 kg (L 100/50/6).
    • Sin tope posterior o con tope posterior de 40 mm (L 80/40/6) ó 50 mm (L 100/50/6).
    • Profundidad del bastidor: 850 - 1.050 y 1.250 mm.
    • Profundidad palets/contenedores: 800 - 1.000 y 1.200 mm.
Travesaños sección L 90/60/40:
  • Travesaños en ángulo y perfil con canto.
    • Sin o con tope del bastidor: 850 - 1.050 y 1.250 mm.
    • Profundidad palets/contenedores: 800 - 1.000 y 1.200 mm.
    • Carga: 650 - 850 y 1.000 kg.

RS350 (con largueros):

Aplicaciones:
  • Almacenaje de palets con mercancías de mediano y gran volumen, de media y gran carga, por ejemplo, áreas de fabricación y para el aprovisionamiento de material.
Ventajas:
  • Acabado sólido y resistente.
    • Montaje sencillo con pocos componentes.
Características:
  • Tipo de instalación: construcción de bastidor soldado con largueros, 3 perfiles de puntal en 3 profundidades de bastidor cada uno, 10 alturas de bastidor, 2 tipos de travesaños, 7 longitudes de módulo.
    • Unión de largueros: sistema por encaje.
    • Paso: 50 : 50 mm.
    • Anchura de los puntales: 70 - 80 y 100 mm.
    • Carga admisible del bastidor: hasta 15.000 kg.
    • Carga admisible de los travesaños: hasta 4.500 kg por par.
    • Superficie del bastidor: pintada gris RAL 7037.
    • Superficie de travesaños: pintada azul RAL 5010.

Accesorios:

Accesorios para PR600:
  • Bandejas extraíbles un 67% o un 100% para cargas pesadas de acero soldado. Carga máxima de 1.000 kg uniformemente distribuida. Con cubierta de chapa lisa, de chapa y reborde lateral por 3 lados, y de tablero aglomerado.
    • Ejes para bobina de perfil hueco redondo para colocar las bobinas.
    • Conos de poliamida con un tornillo de ajuste para centrar la bobina en el eje.
    • Travesaños para bobinas de cable de perfil hueco cuadrado que se atornillan a los puntales.
    • Anclajes para suelo que garantizan la estabilidad de las estanterías para palets.
    • Placas de nivelación galvanizadas para compensar las irregularidades del suelo. Grosor: 1 ó 2 mm.
    • Placas aislantes para evitar la corrosión al instalar las estanterías sobre pavimento magnésico. Grosor: 1 mm.
    • Angulo de retención para travesaños, que se usa con europalets, palets industriales y los contenedores metálicos de rejilla según DIN.
    • Travesaños de apoyo para palets y contenedores, que permiten soportar los medios auxiliares de carga en las estanterías para palets.
    • Uniones de bastidor, que unen dos estanterías individuales consecutivas (distancia 50 ÷ 500 mm) y forman estanterías dobles.
    • Travesaños de apoyo para palets/perfiles en U, que permiten almacenar los palets transversalmente.
    • Soportes de elevación, para almacenar placas de madera, paquetes de chapas, contendores u otras mercancías de gran volumen.
    • Niveles de mallazo o emparrillado, que se superponen o encajan en los largueros. Ancho de malla 33x33 mm.
    • Paneles de chapa de acero con bordes en forma de C. Ancho de panel de 200 ó 300 mm.
    • Tableros de aglomerado de madera que se encajan en los perfiles de los largueros INP o CE. Se fijan con piezas de sujeción. Espesor de 38 mm.
    • Pieza de sujeción para tableros aglomerados de madera y para perfiles de largueros INP/CE.
    • Protección de cantos para tableros aglomerados de madera y largueros INP/CE.
Accesorios de seguridad:
  • Protección de esquina. Perfil angular estable con placas de base resistentes. Altura: 400 mm.
    • Protección contra choque, que protege los puntales de la estantería de los daños provocados por los vehículos. Tienen 140 mm de ancho, 400 mm de alto, forma de U y 4 anclajes.
    • Protección del puntal, que se utiliza para reforzar los puntales frontales de las estanterías y protegerlos de posibles daños. Altura: 750 mm.
    • Protección del bastidor, que protege las áreas de las estanterías de palets que se dañan con facilidad, como zonas de paso de vehículos o pasillos con mucho tráfico. Altura: 400 mm. Ancho: 75 - 100 y 250 mm.
    • Anticaída lateral, que sirve para evitar la caída lateral de las unidades de carga en los bastidores exteriores de la instalación. Altura: 500 mm.
    • Revestimientos de fondos de malla para evitar que las unidades de carga o las mercancías caigan.
    • Topes posteriores para estanterías dobles cuando la distancia entre soportes de carga o unidades de carga es inferior a 100 mm. En estanterías simples, evitan la caída accidental de las unidades de carga.
    • Accesorios para topes posteriores en estanterías sencillas y dobles.
Accesorios de identificación:
  • Etiquetas de ubicación. Lámina de polietileno autoadhesiva amarilla o blanca. Impresión en negro.
    • Marcas para el suelo, para identificar zonas de almacenaje y vías para vehículos o personas, autoadhesivas, amarillas. Grosor: 0,3 mm.
    • Placas para hileras de estanterías de PVC, resistentes a golpes, amarillas. Letras en negro.
    • Placa angular para hileras de estanterías de PVC, resistentes a golpes, amarillas. Letras en negro.
    • Soporte para etiquetas autoadhesivo de plástico. Altura total: 33 mm.
    • Etiquetas insertables 100x30 mm pre perforadas de panel de 120 g/m², blanco.
    • Instrucciones de uso/de seguridad, de compuesto de aluminio, de 420x600 mm, impresas en varios colores.
    • Productos de limpieza, para limpiar y preparar superficies para pegar las etiquetas.
    • Cadenas de cierre en rojo/blanco. Soporte con pie triangular de cemento.
    • Cintas de seguridad de lámina de PE, de 66x60 mm, amarrillo/negro, a rayas.
    • Símbolo de salida de emergencia internacional EXIT, de 390x115 mm, en aluminio.
    • Señal de prohibición en aluminio, de Ø 200 mm.

Open face y drive-in:

  • Las estanterías para palets, como demuestra la práctica, se pueden realizar como estanterías open face o estanterías drive-in. Estas estanterías son especialmente adecuadas cuando se trata de almacenar grandes cantidades de pocos artículos distintos para obtener la máxima capacidad de almacenaje en un espacio mínimo.
    • La carga y descarga de estos sistemas se realiza mediante carretillas elevadoras convencionales que pueden acceder a los pasillos entre estanterías.
    • Las aplicaciones clásicas son la industria alimentaria y no alimentaria, especialmente grandes cantidades de pocos artículos distintos, por ejemplo, frutas, zumos de frutas o productos de belleza.
Ventajas:
  • Ventajas de la estantería drive-in: máxima capacidad de almacenaje en un espacio mínimo. Se cargan y descargan, exclusivamente, por uno de los extremos. El acceso a los carriles sólo es posible en una dirección.
    • Ventajas de la estantería drive-through: las unidades de estanterías que están bien colocadas en el espacio son accesibles por ambos extremos. Se puede pasar entre ellas con las carretillas. Ofrecen la ventaja de permitir la carga y descarga de mercancías por separado.

Sistemas de estanterías ligeras.

 - WR600:

  • El sistema de estantería ligera WR 600, flexible y con pasos de 50 : 50 mm, soluciona todas las tareas relacionadas con las mercancías, el lugar de almacenaje y el espacio de almacenaje.
    • La forma constructiva del sistema del bastidor con perfiles de apoyo de tres alturas y cuatro profundidades, cuatro tipos de travesaños diferentes en cuatro longitudes y diferentes alturas, permite una conformación totalmente libre de los módulos de la estantería.
    • Los elementos constructivos estandarizados permiten un tipo de instalación de varios pisos. Esto también permite el montaje de altillos.
Características:
  • Admite cargas: hasta máx. 4.100 kg por bastidor.
    • Estantería de hueco grande: para mercancías voluminosas con 4 perfiles de apoyo y 4 tipos de travesaños diferentes.
    • Sistema de montaje: 4 longitudes de módulo, 4 profundidades de estantería, diversas alturas.
    • Posibilidad de realizar instalaciones de estanterías de varios pisos con altillos.
    • Paso 50 : 50 mm.
    • Múltiples accesorios para un equipamiento variable.
    • Modularidad en medida europea.
Bastidor:
  • La capacidad de carga permitida del bastidor depende de la altura del hueco y del perfil del travesaño previsto. Los valores indicados son válidos para estanterías con, al menos, 2 pares de largueros por módulo de estantería e hileras de estantería con, al menos, 5 módulos de estantería.
    • Los perfiles de puntales de acero laminado en frío, galvanizado, muy resistente, se atornillan con tirantes horizontales y diagonales, formando un bastidor armado estable.
    • Altura de hueco: 500 ÷ 1.500 mm.
    • Cap. de carga de bastidor:
    • Perfil escalonado 60/40: 1.800 ÷ 3.500 kg.
    • Perfil escalonado 80/40: 2.700 ÷ 4.100 kg.
    • Altura del bastidor: 2.200 - 2.500 y 3.000 mm.
    • Profundidad de bastidor: 500 - 600 - 800 y 1.050 mm.
Largueros y accesorios:
  • Mediante piezas de unión soldadas o atornilladas con tres ganchos, los largueros garantizan una unión fuerte con los puntales de la estantería. Por pieza son necesarios dos pasadores de seguridad (incl.) que evitan extraer un larguero involuntariamente. Superficie galvanizada o pintada (azul RAL 5010).
    • Longitud de travesaño: 1.500 ÷ 2.700 mm.
    • Carga por par: 200 ÷ 1.000 kg.
    • Anclajes para el suelo para garantizar la estabilidad de las estanterías ligeras.
    • Placas de nivelación para compensar las irregularidades del suelo; galvanizadas. Grosor: 1 ó 2 mm.
    • Placas aislantes de plástico, necesarias en el caso de la colocación de las estanterías sobre pavimentos magnéticos. Se colocan en cada puntal de estantería para evitar la corrosión. Grosor: 1 mm.
Revestimientos de módulos y paneles:
  • Tableros de aglomerado con perfil escalonado, que se colocan entre los largueros. Calidad: 22 mm, de compactación normal.
    • Paneles para largueros con perfil escalonado de acero galvanizado sendzimir, de 200 ó 300 mm de ancho. Capacidad de carga por panel 150 kg con la carga distribuida uniformemente.
Accesorios:
  • Placa de características técnicas de aluminio o de lámina adhesiva de PVC. Dimensiones (ancho x alto): 420x600 mm (aluminio) y 60x150 mm (PVC).
    • Uniones de bastidor, que unen dos estanterías individuales consecutivas y forman estanterías dobles. Acabado pintado: azul RAL 5010.
    • Asiento para bidones, insertable, por el frontal, en los soportes de bidón, con superficie de colocación. Dimensiones: 300x350 mm. Superficie, lacada: gris RAL 7037.
    • Divisor de hueco para el almacenaje de molduras de madera, tubos, etc. Ajuste 50 : 50 mm, galvanizado.
    • Arco para la división del módulo de travesaños en Z. Ajuste 50 : 50 mm, galvanizado.
    • Separador de tubo para la división del módulo de travesaño en Z. Ajuste 50 : 50 mm, galvanizado.
    • Soporte para recipientes. Bastidor soldado de perfiles angulares. En asientos para bidones con dos ruedas de acero con cojinetes de bolas galvanizadas. Para colocar sobre largueros. Acabado pintado: gris RAL 7037. Carga admisible: 210 kg.

Sistemas de estanterías Cantilever.

KRS:

  • Las estanterías cantilever para cargas medianas y pesadas se aplican en todas las áreas del día a día de la empresa.
    • El sistema KRS es ilimitadamente versátil en lo que se refiere a las dimensiones y la capacidad de carga.
    • Los diferentes usos de este sistema abarcan desde el empleo manual al automático, tanto con estanterías fijas como móviles. Puede instalarse en espacios cerrados o al aire libre.
Aplicaciones:
  • Almacenamiento de mercancías y materiales pesados y voluminosos.
    • De aplicación universal en naves o al aire libre, manejo manual o automático, instalación fija o móvil.
Ventajas:
  • Montaje sencillo con pocos componentes.
    • Estanterías de un acceso o de doble acceso.
    • Brazos en voladizo atornillados.
    • Acabado robusto.
Características:
  • Sistema: construcción de puntales atornillados.
    • Tipo de instalación: sistema de atornillado; los perfiles se atornillan con las uniones longitudinales para formar hileras de estanterías y se refuerzan con arriostrados en cruz, que se colocan cada 4º módulo de estantería.
    • Sistema de perforaciones: 100 : 100 mm.
    • Carga: hasta 14.000 kg por lado con la altura uniformemente repartida.
    • Perfiles de apoyo/uniones longitudinales: pintado gris RAL 7037.
    • Brazos en voladizo: pintado azul RAL 5010.
Puntales:
  • Gran estabilidad. Los perfiles de puntal y de base, de perfil IPE laminado en caliente macizo, se atornillan y forman así un puntal de estantería cantilever robusto. Los perfiles de base permiten traspasar las cargas al pavimento de forma segura.
    • Sistema de perforaciones a una distancia de 100 : 100 mm.
    • Acabado en acero pintado gris RAL 7037.
De un acceso:
  • Altura del puntal: 2.500 ÷ 6.000 mm.
    • Profundidad útil: 400 ÷ 2.000 mm.
    • Profundidad total: 640 ÷ 2.360 mm.
    • Carga: 1.010 ÷ 14.010 kg.
De doble acceso:
  • Altura del puntal: 2.500 ÷ 6.000 mm.
    • Profundidad útil: 400 ÷ 2.000 mm.
    • Profundidad total: 1.100 ÷ 4.420 mm.
    • Carga: 1.080 ÷ 14.410 kg.
Brazos en voladizo:
Brazos en voladizo para perfiles IPE 180 e IPE 200:
  • Acero pintado: azul RAL 5010. Con placa soldada y protector opcional. Ajuste 100:100 mm.
    • Profundidad útil: 400 ÷ 2.000 mm.
    • Carga: 215 ÷ 2.415 kg.
Brazos en voladizo para perfiles IPE 220 - IPE 300:
  • Acero pintado: azul RAL 5010. Con placa soldada y protector opcional. Ajuste 100:100 mm.
    • Profundidad útil: 400 ÷ 2.000 mm.
    • Carga: 215 ÷ 3.125 kg.
Accesorios:
  • Bandejas de almacenamiento en chapa de acero, galvanizada, para almacenar restos de material, tubos, mangueras, etc. Altura: 250 mm. Longitud: 2.000 - 3.000 - 4.000 y 5.000 mm. Grosor de chapa: 2 ó 3 mm.
    • Placas de características, en aluminio o lámina de PVC adhesiva. Dimensiones (ancho x alto): 420x600 mm (aluminio) y 60x150 mm (PVC).
    • Anclajes para el suelo para garantizar la estabilidad de estanterías cantilever.
    • Arriostrados en cruz 1 ó 2 piezas para mantener la estabilidad de la estantería. Acero pintado: gris RAL 7037.
    • Uniones longitudinales de acero galvanizado para unir los puntales de estantería cantilever.
    • Protección contra choque de acero pintado: amarrillo RAL 1021. Se utiliza en los perfiles de base los puntales de estanterías cantilever para proteger las ruedas de las unidades de control. Forma en U.
    • Tope antideslizamiento para brazos en voladizo con protector, encajable, galvanizado: gris RAL 7037.

KR3000:

Aplicaciones:
  • Provisión de material y almacenaje de materiales ligeros y voluminosos.
Ventajas:
  • Equipamiento con pernos de subdivisión, paneles o bandejas de almacenamiento.
    • Estanterías de doble acceso, de puntales colocados el uno junto al otro y 3 uniones de bastidor respectivamente.
    • Perfil especial.
    • Los travesaños se pueden colgar como se quiera gracias a las ranuras cónicas de ambos frontales.
Características:
  • Sistema: construcción de puntales independientes.
    • Tipo de instalación: tipo de construcción de módulo adicional.
    • Sistema de perforaciones: 53 : 53 mm.
    • Carga: 150 kg por lado y bastidor, incl. base con zócalo, 50 kg por brazo en voladizo.
    • Perfiles de apoyo/uniones longitudinales: galvanizado.
    • Brazos en voladizo: galvanizado.
    • Paneles intermedios: gris plateado.

KRE:

Aplicaciones:
  • Provisión de material y almacenaje de tubos, perfiles o materiales largos y voluminosos.
Ventajas:
  • Montaje sencillo con pocos componentes.
    • Estanterías de un acceso o de doble acceso.
    • Brazos en voladizo para colgar; por tanto, para realizar el ajuste no son necesarios medios auxiliares.
    • Acabado robusto.
    • Placa de base maciza.
Características:
  • Sistema: construcción de puntales soldados.
    • Tipo de instalación: sistema de atornillado; los perfiles se atornillan con las uniones longitudinales para formar hileras de estanterías y se refuerzan con arriostrados en cruz, que se colocan cada 4º modulo de estantería.
    • Sistema de perforaciones: 50 : 50 mm.
    • Carga: hasta 2.300 kg por lado con la altura uniformemente repartida.
    • Perfiles de apoyo/uniones longitudinales: pintado gris RAL 7037.
    • Brazos en voladizo: pintado azul RAL 5010.

KRL:

Aplicaciones:
  • Almacenamiento de piezas largas o mercancías voluminosas como, por ejemplo, tubos de plástico, perfiles de acero, perfiles y tableros de madera, y planchas de chapa pesadas.
Ventajas:
  • Sistema de aplicaciones ilimitadas.
    • Adaptable a la mercancía.
    • Almacenaje óptimo de mercancías de diferentes medidas.
    • Brazos en voladizo de perfil en C con enclavamientos encajables macizos para colgar.
    • Adecuados para brazos en voladizo grandes.
Características:
  • Sistema: construcción de puntales soldados.
    • Tipo de instalación: sistema de atornillado; los perfiles se atornillan con piezas base de perfil en C y forman así un puntal de estantería cantilever sólido.
    • Sistema de perforaciones: 75 : 75 mm.
    • Carga: hasta 15.400 kg por lado con la altura uniformemente repartida.
    • Perfiles de apoyo/uniones longitudinales: pintado gris RAL 7037.
    • Brazos en voladizo: pintado azul RAL 5010.

Estanterías dinámicas de aprovisionamiento y para cajas.

R 7000 (con paneles):

  • Las estanterías de aprovisionamiento con paneles permiten el almacenaje de cajas de cualquier tipo y con las dimensiones más diversas y, por tanto, su aplicación es universal.
    • Su elevada capacidad de carga, de máx. 2,5 t por módulo, su flexibilidad gracias a la combinación de módulos básicos y adicionales para crear hileras de estanterías, la variabilidad de las profundidades de estantería gracias al tipo de instalación (estantería sencilla o doble) y el tipo de instalación económica, la convierten en una de las estanterías de eficacia más probada de SSI SCHÄFER.
    • Para la subdivisión, se pueden colocar divisores intermedios en pasos de 41 mm (a excepción del ancho de módulo de 870 mm).
    • Bastidor premontado y componentes del sistema que se ensamblan sin necesidad de tornillos y que permiten un montaje rápido de estas estanterías.
    • En el caso de paneles inclinados, un travesaño de tope mantiene bloqueados los contenedores. Las guías laterales impiden la caída entre los puntales de la estantería.
Características:
  • Montaje sencillo y rápido.
    • Seguro y estable.
    • Marco de la estantería premontado.
    • Hileras de estantería de cualquier longitud.
    • Forma constructiva de adición de módulos.
    • Tramos de aceleración inclinados permiten el deslizamiento automático de los contenedores hasta el lado de recogida y mejoran la situación de toma.
    • Combinables entre sí para una adaptación óptima a los procesos de trabajo.
    • De altura regulable, los paneles se pueden ajustar libremente en pasos de 53 mm.
    • Las guías laterales mantienen las cajas sobre el panel.
    • Preparación de piezas sueltas directamente en el lugar de montaje.
    • Principio First-inFirst-out (FiFo) opcionalmente con paneles o guías.
    • Reducen los costes.
Estanterías sencillas modelos "G" y "S":
Estanterías completas modelo "G" con 5 paneles horizontales (módulos básicos):
  • Componentes: 2 bastidores premontados, 10 largueros, 5 estantes intermedios, 10 guías laterales, 1 placa de características.
    • Profundidad de estantería: 400 - 500 - 600 y 800 mm.
    • Ancho de hueco interior: 870 - 995 y 1.283 mm.
    • Cap. de carga por estante máx.: 150 - 200 y 250 kg.
    • Módulos adicionales: 1 bastidor premontado, 10 largueros, 5 estantes intermedios, 10 guías laterales.
    • Paneles adicionales: 2 largueros, 1 panel, 2 guías laterales.
Estanterías completas modelo "S" con 5 paneles inclinados (módulos básicos):
  • Componentes: 2 bastidores premontados, 5 largueros y 5 travesaños de tope, 5 estantes intermedios, 10 guías laterales, 1 placa de características.
    • Profundidad de estantería: 400 - 500 - 600 y 800 mm.
    • Ancho de hueco interior: 870 - 995 y 1.283 mm.
    • Cap. de carga por estante máx.: 150 - 200 y 250 kg.
    • Módulos adicionales: 1 bastidor premontado, 5 largueros y 5 travesaños de tope, 5 estantes intermedios, 10 guías laterales.
    • Paneles adicionales: 1 larguero, 1 travesaño de tope, 1 panel, 2 guías laterales.
Estanterías dobles modelos "GS y "SS":
Estanterías completas modelo "GS" con 5 paneles horizontales y 5 inclinados  (módulos básicos):
  • Componentes: 4 bastidores premontados, 5 largueros y 5 travesaños de tope, 10 consolas, 10 paneles, 20 guías laterales, 1 placa de características.
    • Profundidad de estantería: 800 - 1.000 - 1.200 y 1.600 mm.
    • Ancho de hueco interior: 870 - 995 y 1.283 mm.
    • Cap. de carga por estante máx.: 150 - 200 y 250 kg.
    • Módulos adicionales: 2 bastidores premontados,  5 largueros y 5 travesaños de tope, 10 consolas, 10 paneles, 20 guías laterales.
    • Paneles adicionales: 1 larguero, 1 travesaño de tope, 2 consolas, 2 paneles 4 guías laterales.
Estanterías completas modelo "SS" con 5 paneles inclinados (módulos básicos):
  • Componentes: 4 bastidores premontados, 5 largueros y 5 travesaños de tope, 10 consolas, 10 adaptadores de consola, 10 paneles, 20 guías laterales, 1 placa de características.
    • Profundidad de estantería: 800 - 1.000 - 1.200 y 1.600 mm.
    • Ancho de hueco interior: 870 - 995 y 1.283 mm.
    • Cap. de carga por estante máx.: 150 - 200 y 250 kg.
    • Módulos adicionales: 2 bastidores premontados, 5 largueros y 5 travesaños de tope, 10 consolas, 10 adaptadores de consola, 10 paneles, 20 guías laterales.
    • Paneles adicionales: 1 larguero, 1 travesaño de tope, 2 consolas, 2 adaptadores de consola, 2 paneles, 4 guías laterales.
Componentes individuales:
  • Bastidor de la estantería. Altura/longitud: 2.170 mm. Carga: 2.000 kg/módulo.
    • Largueros. Altura/longitud: 870 - 995 y 1.283 mm.
    • Travesaños de tope. Altura/longitud: 870 - 995 y 1.283 mm.
    • Estantes intermedios. Altura/longitud: 870 - 995 y 1.283 mm. Carga: 150 - 200 y 250 kg/módulo.
    • Guías laterales. Altura/longitud: 40 mm.
    • Accesorios:
    • Consolas para acabado GS + SS.
    • Adaptador de consola para acabado SS.
    • Placa de características según BRG 234.

R 7000 (con guías deslizantes):

  • Las estanterías de aprovisionamiento son muy adecuadas, en especial, para las cajas C-KLT. Las cajas C-KLT se colocan mediante la ranura en las guías deslizantes y, así, se pueden almacenar de forma sencilla y segura.
    • La elevada capacidad de carga de 2 t pro módulo, su flexibilidad gracias a la combinación de módulos básicos y adicionales para crear hileras y el tipo de instalación económica, la convierten en una de las estanterías de eficacia más probada de SSI SCHÄFER.
    • Gracias a su tipo constructivo simple, estas estanterías se pueden modificar y se pueden adaptar en cualquier momento a las condiciones de espacio, tanto en profundidad como en anchura.
    • Los bastidores de la estantería y los componentes del sistema premontados, y el ensamblaje sin tornillos permiten un montaje rápido.
    • Para el almacenaje de embalajes ligeros, bajo pedido, se suministra un acabado con carriles de roldanas.
Características:
  • Ventajas de la estantería de aprovisionamiento R 7000 con paneles.
    • Guiado automático de contenedores con ranuras base (KLT).
    • Las guías deslizantes cubren todo el fondo de bastidor.
    • Gracias a la inclinación de los tramos de aceleración, las cajas se deslizan automáticamente hasta el lugar de recogida.
    • Las cajas bajan controladas cuando se quita una caja vacía.
    • Ajuste de la altura de los travesaños en pasos de 53 mm sin necesidad de sacar el bloqueo, para que el reparto de la altura sea óptimo.
Estantería completa con guías deslizantes:
  • Estantería completa con guías deslizantes con 4 niveles de avance inclinados y 1 nivel de retorno rector (arriba). Ancho de módulo interior: 1.283 mm.
    • Medidas:
    • Módulo básico: 1.403x2.170 mm (2 bastidores de estantería).
    • Módulo adicional: 1.343x2.170 mm (1 bastidor de estantería).
    • Profundidad: 1.200 mm (modificable a 1.000 - 900 y 800 mm) adicionalmente escalonado: en 1 nivel + 380 mm, en 2 niveles + 260 mm y en 3 niveles + 122 mm.
    • Carga admisible:
    • 2.000 kg por módulo de estantería.
    • 30 kg por guía deslizante.
    • 250 kg por par de travesaños.
    • Hileras de estanterías de cualquier longitud con 1 módulo básico y el número de módulos adicionales que se quiera.
Estantería completa con 5 niveles:
  • Módulo básico completo.
    • Módulo adicional completo.
Componentes individuales:
  • Bastidor de estantería. Profundidad: 1.200 mm.
    • Travesaño para escalonado de 122 - 260 y 380 mm.
    • Travesaño sin escalonado.
    • Guía deslizante para escalonado de 122 - 260 y 380 mm.
    • Guía deslizante sin escalonado.
    • Guía deslizante para el panel de retorno.
    • Perno de orientación.
    • Perno de características técnicas.

Accesorios R7000:

  • Bandeja de presentación, que se inserta en las ranuras del bastidor y es muy adecuada para trabajos de premontaje.
    • Bandeja lateral para el transporte de retorno de pequeños contenedores. Util también como nivel de aprovisionamiento adicional.
    • Pieza de unión para alinear y ensamblar módulos básicos.
    • Tapón para insertar en los puntales de plástico de gran calidad.
    • Adaptador de travesaño KLT, que facilita el trabajo con cajas KLT en el nivel superior.
    • Base móvil para estanterías de guías deslizantes para el cambio de emplazamiento sencillo de estanterías base. Capacidad de carga por módulo de estantería con base móvil: 500 kg.
    • Guía lateral para guiar con seguridad las cajas con base lisa sin ranura de guía hacia un lado del bastidor.
    • Tope de goma para insertar en las guías deslizantes por el lado de toma. Frenan los embalajes.
    • Base móvil para estanterías de paneles para el cambio de emplazamiento sencillo de estanterías base. Capacidad carga por módulo de estantería con base móvil: 500 kg.
    • Guía central para guiar con seguridad las cajas con base lisa sin ranura de guía entre dos carriles.
    • Etiquetas y soporte para etiquetas.

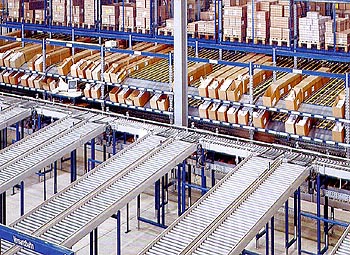

Estanterías dinámicas para cajas KDR/KLT:

  • Estructura de marco dinámico robusta. Los puntales verticales, adecuados para la construcción de instalaciones de varios pisos, se unen con los travesaños en una unidad independiente.
    • En esta estructura de estanterías pueden disponerse diferentes niveles dinámicos sobre soportes de regulación. Estos niveles forman una unidad completa cuya inclinación o incluso altura entre pisos puede variarse a intervalos muy reducidos.
    • Los carriles de roldanas estables garantizan una circulación perfecta de los contenedores desde la entrada a la salida de almacén.
    • Diferentes niveles dinámicos (con tope fijo y con estante de preparación de pedidos inclinado, que, si lo desea, también pueden regularse a posteriori) ofrecen la solución individual adecuada para cada caso.
Características:
  • Puntales estables de 60 - 75 y 90 mm, que le confieren gran rigidez y elevada capacidad de carga.
    • Pasos entre taladros de tan sólo 6,25 mm, así como roldanas y perfiles de separación para formar canales en pasos de 5 mm, con lo que se alcanza una adaptación óptima del marco dinámico a la altura y bajada de las cajas de mercancía.
    • Seguro de retención insertable.
    • -  Sistema por encaje flexible y modular de manera que se puede adaptar fácilmente a sus necesidades.
    • Carriles de roldanas con las mejores propiedades de desplazamiento, con 5 ó 12 kg de capacidad portante.
    • Combinable con otros sistemas de estanterías de SSI SCHÄFER.
    • Integración simple con sistemas de transporte.
    • Gran variedad de accesorios.
Ventajas:
  • Rápida preparación de pedidos gracias a la reducción de los recorridos de acceso, almacenaje más racional, claro y compacto; se potencia la automatización y los recorridos se reducen hasta en un 85%.
    • Mayor capacidad de almacenaje en el mismo espacio gracias a la eliminación de pasillos.
    • El modo operativo First-in-First-out (FiFo) evita la acumulación de material obsoleto. La mercancía almacenada se desplaza siempre automáticamente sobre rodillos deslizantes paralelos hasta la posición de toma de mercancías.
    • Menos errores en la preparación de pedidos gracias a la visibilidad clara y compacta de los productos.
    • Clara separación entre pasillos de carga y descarga. El proceso de alimentación no interfiere en la preparación de pedidos.
    • Recorridos de acceso cortos y ergonómicos.
    • Sencilla integración con instalaciones de técnicas de transporte.
    • Manejo sencillo gracias al uso de rodillos.
Sistemas:
  • Sistema KDR.
    • Sistema KDR/KLT con base móvil.
    • Sistema KDR/KLT con acabado ESD y base móvil.
Niveles dinámicos y ergonomía:
  • Gracias a las perforaciones del perfil lateral del nivel dinámico se puede ajustar horizontalmente y sin necesidad de herramientas el nivel dinámico para formar curvas de recogida ergonómicas óptimas.
    • Gracias a la rigidez del perfil lateral y al uso de travesaños adicionales por dentro, la profundidad del bastidor puede ser de hasta 5.000 mm.
    • Componentes:
    • Perfil de puntal P 63/P 65.
    • Perfil de puntal P 73/P 93.
    • Gancho de ajuste para perfil de puntal P 63/P 65.
    • Gancho de ajuste delantero para perfil de puntal P 73/P 93.
    • Placa insertable exterior e interior para perfil de puntal P 63/P 65.
    • Gancho de ajuste trasero e interior con placa distanciadora.
Nivel dinámico para cajas KLT con carriles de roldanas y divisores:
  • Acabado recto K-D KLT equipado con 12 carriles de roldanas y 5 divisores escamoteables, incl. gancho de ajuste.
    • Acabado recto/inclinado K-DGK KLT equipado con 12 carriles de roldanas y 5 divisores escamoteables, incl. gancho de ajuste.
    • Acabado inclinado K-DK KLT equipado con 12 carriles de roldanas y 5 divisores escamoteables, incl. gancho de ajuste.
Nivel dinámico sin bandeja K-D y K-SD:
  • El nivel dinámico se compone de:
    • Tapón.
    • Perfil lateral recto.
    • Travesaño delantero.
    • Travesaño interior.
    • Travesaño trasero.
    • Lengüeta travesaño.
Nivel dinámico con bandeja sin/con inclinación K-DGK y K-S DGK:
  • En nivel dinámico se compone de:
    • Tapón.
    • Perfil lateral recto.
    • Travesaño delantero.
    • Travesaño con inclinación.
    • Travesaño interior.
    • Travesaño trasero.
    • Lengüeta travesaño.
    • Lengüeta pieza de unión.
    • Bandeja de presentación.
    • Soporte bandeja de presentación.
    • Bandeja de presentación antirruidos.
Nivel dinámico con bandeja inclinada K-DK y K-S DK:
  • En nivel dinámico se compone de:
    • Tapón.
    • Perfil lateral inclinado izquierda/derecha.
    • Lengüeta perfil lateral 10, 13 y 16°.
    • Travesaño delantero.
    • Travesaño con inclinación.
    • Travesaño interior.
    • Travesaño trasero.
    • Lengüeta travesaño.
    • Lengüeta pieza de unión.
    • Bandeja de presentación.
    • Soporte bandeja de presentación.
    • Bandeja de presentación antirruidos.
Componentes del sistema:
  • Módulo básico y adicional, que se componen de 2 bastidores y 3 travesaños (módulos básicos) y de 1 bastidor y 3 travesaños (módulos adicionales). Carga por módulo de estantería: máx. 2.500 kg.
    • Módulo básico con base móvil, que se compone de 2 marcos y 2 travesaños, 2 piezas de unión transversal centrales, 2 travesaños de bastidor, 1 arriostrado en cruz, 2 ruedas fijas y 2 ruedas orientables con bloqueo. Capacidad de carga por módulo de estantería con base móvil: máx. 1.600 kg.
    • Larguero rigidizador (perfil en U) para perfil de puntal P 63, P 65 y P 73. Los largueros rigidizadores y los puntales forman una unidad independiente, de forma que la separación de la estructura de soporte de la estantería es determinada por los niveles dinámicos.
    • Mesa de montaje para el montaje previo o como bandeja.
    • Base móvil para el cambio de emplazamiento sencillo de estanterías base. Capacidad de carga  por módulo de estantería con base móvil: máx. 1.600 kg.
Adaptadores KDR para estanterías para palets, divisores escamoteables:
  • Combinables con las estanterías para palets existentes.
    • Tramos más cortos.
    • Ahorro de espacio.
    • Mejor ergonomía y acceso más rápido.
    • Resumen de surtido de productos.
    • Descenso continuo automático de las mercancías.
    • First-in-First-out.
    • Procesos de alimentación y de toma independientes.
Adaptador de puntal:
  • Para fijar a los puntales de estanterías para palets existentes. Para el reequipamiento posterior sencillo y rápido con niveles dinámicos de aprovisionamiento.
    • El perfilado del adaptador de puntal se adapta individualmente a los puntales de las estanterías para palets de cualquier fabricante.
Divisiones escamoteables:
  • Divisor estándar de acero, que impide que se bloqueen dos unidades de carga contiguas. Se puede ajustar en pasos de 5,0 mm y tiene topes protectores a ambos lados para evitar heridas en las manos. Superficie: galvanizada.
    • Divisores escamoteables para el uso universal de cajas KLT. Superficie: galvanizada.
    • Divisores multifuncionales, que se ajustan horizontalmente en pasos de 10 mm. Ideales en combinación con bases de roldanas cuando se tiene que cambiar con frecuencia el tipo de mercancías. Superficie: galvanizada.
Marco dinámico KLT con divisor escamoteable:
  • No importa el tamaño del contenedor, ni si se almacena longitudinal o transversalmente, el ancho del canal siempre queda ajustado; no es necesario cambiar ni el carril de roldanas ni el perfil de separación.
    • Medidas de estanterías ajustadas a todos los tamaños de los contenedores KLT.
    • Fácil montaje y ajuste gracias al sistema de montaje por encaje.
    • Se puede emplear también como estantería dinámica sin necesidad de adaptación.
    • El perfecto ajuste del sistema evita que la base del contenedor quede bloqueada.
    • Regulación de inclinación y altura en pasos de 6,25 mm.
    • Ajuste de la curva de recogida sin límite de profundidad.
    • Nivel dinámico con seguro de retención insertable.
    • Seguro expansible del carril de roldanas.
    • Carril de roldanas también con eje de acero para 12 kg por roldana.
Carriles de roldanas y soportes para etiquetas:
  • Perfil de guías rígido con resistencia a la expansión reforzada, de chapa de acero galvanizado.
    • Roldanas estables y duraderas de plástico de gran calidad. Separación entre roldanas: 28 mm.
    • Refuerzos de las roldanas en forma de nido de abeja para garantizar una estabilidad excelente y buenas propiedades de marcha.
    • Alta capacidad de carga de 5 kg por roldana; en el acabado con eje de acero, 12 kg por roldana.
    • Puede emplearse también en áreas de congelación de hasta -30°C.
    • Larga vida útil.

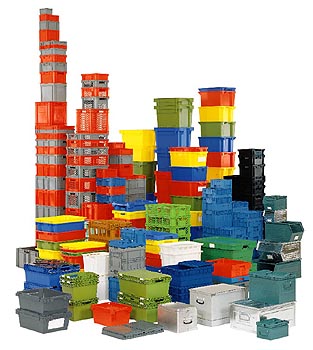

Contenedores para almacenaje, comisionado y transporte.

Para más información, ver catálogo.

Cajas de transporte apilables.

  • Las cajas de transporte apilables de la Serie 14/6 de plástico o chapa de acero son apropiadas, en especial, para el transporte o envío interno, y encajan con exactitud en todos los sistemas de estanterías SSI SCHÄFER. El gran número de diferentes tamaños permite, en gran medida, usos individualizados en almacenes.
  • La Serie 14/6 de plástico es compatible y se puede apilar combinada tanto con las cajas de acero de la Serie 14/6 como con las Series 14/7 de acero y 14/7 de plástico.
  • Al diseño en chapa de acero quedan reservados los "pesos pesados" - soportan cargas de hasta 250 kg.
  • Las paredes cerradas por todos lados permiten un grado de llenado óptimo. El resistente borde de apilado que rodea la caja y el revestimiento de la base garantizan una gran seguridad de apilado durante el transporte interno y externo.
Carro elevador de transporte:
  • Carro elevador de transporte de plástico. Bastidor de acero pintado en verde oscuro. Capacidad de carga máxima: 200 kg. Ruedas orientables, Ø 125/200 mm.
    • Carro elevador de transporte de chapa de acero. Bastidor de acero pintado en verde oscuro. Capacidad de carga máxima: 300 kg. Ruedas orientables, Ø 125/195 mm.

Serie 14/6 de plástico:

Características:
  • Polipropileno resistente a roturas y a la mayoría de aceites, ácidos y lejías; amortigua ruidos durante el transporte y es reciclable después de un largo tiempo de uso y resistente a temperaturas entre -20° y +100°C.
    • Polietileno insensible a la mayoría de los ácidos y lejías, inofensivo para la fisiología de los alimentos y  resistente a temperaturas entre -40 y +80°C.
    • Estable y robusta.
    • Paredes interiores lisas para una limpieza sencilla.
    • Concavidad de asa en las caras frontales para un transporte manual seguro.
    • Apilable con Serie LF de plástico, Serie 14/7 de plástico y acero, y Serie 14/6 de acero.
Accesorios:
  • Cajas insertables de poliestireno azul o PPL negro conductivo.
    • Tapa contra el polvo con orificio recomendable para el transporte interno de artículos sensibles al polvo.
    • Tarjetas para rotular.
    • Grapa para documentación. Así, la documentación permanece junto a la mercancía desde el comisionado hasta el control final.

Serie 14/6 de chapa de acero.

Características:
  • Chapa de acero para fuertes cargas mecánicas pintada en verde oscuro o galvanizada al fuego mediante baño total.
    • Gran capacidad de carga apilable.
    • Apilable con Serie LF de plástico, Serie 14/7 de plástico y acero, y Serie 14/6 de plástico.
    • Gran estabilidad gracias al borde de apilado curvado.
Accesorios:
  • Espacio para tarjetas DIN A5. Lámina transparente, autoadhesiva, para colocar documentación. Abertura para recoger la mercancía por arriba.
    • Tapa de cierre para Serie 14/6. Chapa de acero, pintada. Para el transporte en tren o camión. Las cajas siguen siendo apilables con la tapa. Cierres por tracción precintables.
    • Tapa contra el polvo con orificio. Chapa de acero galvanizada. Recomendable para el transporte interno de artículos sensibles al polvo.

Modelos especiales perforados:

Ventajas:
  • El borde de apilado de perfilado tubular es de triple grosor y soporta los fuertes golpes del duro uso empresarial. Disponemos de un modelo adicional con el borde apilado prensado (grosor de material).
    • La perforación del borde en la parte inferior garantiza que las sosas de limpieza y los productos químicos fluyan hacia fuera sin impedimentos tras el proceso de limpieza y que no contaminen. De esta forma, se cumplen por completo las normativas en vigor de la 2ª Ley sobre emisiones.

Cajas de almacenaje a la vista.

  • Las cajas SSI SCHÄFER están concebidas de modo que se pueden integrar fácilmente en todos los sistemas de estanterías, complementándolos de forma ideal. Sus dimensiones compatibles las hacen combinables entre sí en los distintos módulos de estanterías, independientemente de su aplicación.
  • Ya sea un almacén en altura, un altillo de uno o varios pisos o un almacén de piezas pequeñas totalmente automatizado: con las cajas SSI SCHÄFER lo convertirá en el almacén perfecto.
Perfiles portacajas y estanterías portacajas:
  • Surtidos completos de perfiles portacajas. Listones de montaje, perfiles portacajas, cajas LF clasificadas por color, material de fijación y resortes de bloqueo.
    • Listones de montaje y perfiles portacajas. Fijar los listones a la pared, colocar los perfiles portacajas y listo. La distancia entre los perfiles portacajas puede variarse a voluntad.
    • Estanterías portacajas. Para el montaje de estanterías individuales adosadas, ampliable. Cinco estantes de acero de distinta profundidad para diferentes tamaños de caja. Medida, unidad base: 1.000x640 mm.
Listones portacajas, portacajas sobremesa, portafix:
  • Estantería completa con 2 rieles, 3 bases FWc, 3 bases FWb, 3 bases FWa y cajas de plástico.
    • Listones portacajas para cajas de plástico. Fijar los listones encajables en la pared mediante tacos y tornillo, colocar las cajas y listo. La distancia entre los listones encajables puede fijarse libremente. Material: chapa de acero, galvanizado.
    • Portacajas de sobremesa para cajas de plástico. Soporte para taller y fabricación, de chapa de acero con suelos inclinables, topes delante y detrás, y estantes galvanizados. Surtido de cajas de colores.
    • Portafix de polietileno. Apilable y transportable. Resistente a los golpes, armazón rígido. Perforaciones para fijarlo a la pared. Compartimento para herramientas y asa de transporte. Armazones y cajas en diferentes combinaciones de colores.
Carros portacajas:
  • Carro portacajas 825x540x1.450 mm. Los sistemas de almacenaje de piezas pequeñas permiten la provisión clara de hasta 140 grupos de piezas. Bastidor y plataforma de acero, pintado en plata claro, con 2 ruedas orientables de gomas fijas.
    • Carro portacajas 1.140x540x1.450 mm. Los sistemas de almacenaje de piezas pequeñas permiten la provisión clara de hasta 200 grupos de piezas. Bastidor y plataforma de acero, pintado en plata claro, con 2 ruedas orientables de gomas fijas.
Estanterías de puntales portacajas:
  • Bastidor de perfil de acero soldado.
    • Listones para cajas insertables a diferentes alturas.
    • Medidas:
    • Modelo de una sola cara: 1.145x1.950x400 mm.
    • Modelo de doble cara: 1.145x1.950x800 mm.
Carro elevador de transporte:
  • Carro elevador de transporte de plástico. Bastidor de acero pintado en verde oscuro. Capacidad de carga máxima: 200 kg. Ruedas orientables, Ø 125/200 mm.
    • Carro elevador de transporte de chapa de acero. Bastidor de acero pintado en verde oscuro. Capacidad de carga máxima: 300 kg. Ruedas orientables, Ø 125/195 mm.

Cajas Lager-Fix de plástico serie LF:

Características.
  • Polipropileno resistente a roturas y a la mayoría de aceites, ácidos y lejías; amortigua ruidos durante el transporte y es reciclable después de un largo tiempo de uso y resistente a temperaturas entre -20 y +100°C.
    • Polietileno insensible a la mayoría de los ácidos y lejías, inofensivo para la fisiología de los alimentos y resistente a temperaturas entre -40 y +80°C.
    • Estable y robusta.
    • Paredes interiores lisas para una limpieza sencilla.
    • Concavidad de asa en la pared trasera para un transporte manual seguro.
    • Flexible gracias a las opciones de división.
    • Topes de apilado para un apilado seguro.
    • Apilable con la Serie 14/7 de plástico y acero, y con la Serie 14/6 de plástico y acero.
    • Amplio programa de accesorios para una configuración individualizada de los contenedores.
Accesorios:
  • Tapa antipolvo:
    • De plástico transparente, redondeada por delante y cerrada.
    • De plástico transparente abierta por delante.
    • Divisores de poliestireno blanco para dividir cajas con ranuras de inserción. No afecta a la capacidad de apilado.
    • Ventanillas frontales, extraíbles para cajs LF, de plástico de alta calidad transparente para proteger del polvo. Con tope, de modo que, aunque las cajas estén llenas hasta el borde, no pueda caer nada. Se pueden abrir cuando están apiladas. Gran soporte adicional para etiquetas. También se pueden utilizar en pilas, con barras portante y divisores.
    • Ventanillas frontales abatibles de plástico transparente de gran calidad como protección contra el polvo. Las ventanillas frontales se fijan a la caja mediante 2 clips de fijación - incluidos en el suministro - para que no se pierdan.
    • Cajas insertables de poliestireno azul o PPL conductivo negro.
    • Barras portante de plástico negro resistente a roturas. Para montar en cajas con carga pesada. Puede montarse posteriormente con facilidad.
    • Carro elevador de transporte con bastidor de acero pintado en verde oscuro. Capacidad de carga máxima: 200 kg. Ruedas orientables, Ø 125/200 mm.

Serie 14/7 de plástico:

Características:
  • Polipropileno resistente a roturas y a la mayoría de aceites, ácidos y lejías; amortigua ruidos durante el transporte y es reciclable después de un largo tiempo de uso y resistente a temperaturas entre -20 y +100°C.
    • Polietileno insensible a la mayoría de los ácidos y lejías, inofensivo para la fisiología de los alimentos y resistente a temperaturas entre -40 y +80°C.
    • Estable y robusta.
    • Paredes interiores lisas para una limpieza sencilla.
    • Concavidad de asa en la pared trasera para un transporte manual seguro.
    • Flexible gracias a las opciones de división.
    • Topes de apilado para un apilado seguro.
    • Apilable con la Serie LF y la Serie 14/6 de plástico y acero.
    • Las barras portantes se suministran por separado.
Accesorios:
  • Cajas insertables de poliestireno azul o PPL conductivo negro.
    • Bandejas insertables de poliestireno blanco con división longitudinal y en cruz.
    • Tapa contra el polvo SK de plástico transparente.

Serie 14/7 de chapa de acero:

Características:
  • Chapa de acero para fuertes cargas mecánicas, pintada en verde oscuro o galvanizada en caliente.
    • Gran capacidad de carga apilable.
    • Apilable con serie LF de plástico, Serie 14/7 de plástico y Serie 14/6 de plástico y acero.
    • Gran estabilidad gracias al borde de apilado doblado.
Accesorios:
  • Tapa antipolvo SD de chapa de acero galvanizada.
    • Tapa contra el polvo SK de plástico transparente, para cerrar la abertura y poder ver y coger las mercancías.
    • Cajas insertables de polietileno azul. Acero pintado en verde oscuro o galvanizado.
    • Tapa de cierre para el transporte de ferrocarril y carretera. Las cajas pueden apilarse incluso con las tapas colocadas. Acabado: pintado en verde oscuro.
    • Divisores en chapa de acero galvanizada para la subdivisión longitudinal de las cajas.
    • Carro elevador de transporte para cajas de almacenaje a la vista de plástico o de chapa de acero.

Modelos especiales perforados:

Ventajas:
  • El borde de apilado de perfilado tubular es de triple grosor y soporta los fuertes golpes del duro uso empresarial. Disponemos de un modelo adicional con el borde apilado prensado (grosor de material).
    • La perforación del borde en la parte inferior garantiza que las sosas de limpieza y los productos químicos fluyan hacia fuera sin impedimentos tras el proceso de limpieza y que no contaminen. De esta forma, se cumplen por completo las normativas en vigor de la 2ª Ley sobre emisiones.

Cajas para estantería.

Características:
  • Modelos en acero, polipropileno o poliestireno.
    • Adaptadas a las estanterías de paneles de SSI SCHÄFER.
    • Gran variedad de accesorios de ordenación; posibilidades de rotulación y división (útil en pequeños y grandes almacenes).
    • Modelos constructivos bajo pedido.

Cajas para estantería de chapa de acero:

RK 301:
  • Acero, pintado en azul.
    • Divisible en máx. 10 compartimentos.
    • 6 cajas por base.
    • Dimensiones: 160x300x100/137 mm.
RK 2386:
  • Acero, pintado en azul.
    • Divisible en máx. 12 compartimentos.
    • 7 cajas por base.
    • Dimensiones: 130x385x100 mm.
RK 386:
  • Acero, pintado en azul.
    • Divisible en máx. 12 compartimentos.
    • 6 cajas por base.
    • Dimensiones: 160x385x120 mm.
RK 512:
  • Acero, pintado en azul.
    • Divisible en máx. 16 compartimentos.
    • 6 cajas por base.
    • Dimensiones: 160x486x120 mm.

Cajas para estantería de plástico:

Para profundidad 300 mm:
RK 300:
  • Polipropileno, azul.
    • Divisible en máx. 6 compartimentos.
    • 6 cajas por base.
    • Dimensiones: 135x300x120 mm.
RK 300 H0:
  • Polipropileno, azul.
    • Divisible en máx. 6 compartimentos.
    • 7 cajas por base.
    • Dimensiones: 135x300x120 mm.
RK 321:
  • Poliestireno, azul.
    • Divisible en máx. 6 compartimentos.
    • 6 cajas por base.
    • Dimensiones: 162x290x115 mm.
RK-SB 3:
  • Poliestireno, azul.
    • No divisible.
    • 6 cajas por base.
    • Dimensiones: 145x320x147 mm.
RK-SB 2:
  • Poliestireno, azul.
    • No divisible.
    • 3 cajas por base.
    • Dimensiones: 295x320x147 mm.
RK-SB 1:
  • Poliestireno, azul.
    • No divisible.
    • 2 ó 3 cajas por base.
    • Dimensiones: 595x320x147 mm.
Profundidad 400/500 mm:
RK 400 S:
  • Poliestireno, azul.
    • Divisible en máx. 8 compartimentos.
    • 10 cajas por base.
    • Dimensiones: 97x390x64 mm.
RK 400:
  • Poliestireno, azul.
    • Divisible en máx. 8 compartimentos.
    • 6 cajas por base.
    • Dimensiones: 162x408x66 mm.
RK 421:
  • Poliestireno, azul.
    • Divisible en máx. 8 compartimentos.
    • 6 cajas por base.
    • Dimensiones: 162x408x115 mm.
RK 421 B:
  • Poliestireno, azul.
    • Divisible en máx. 8 compartimentos.
    • 4 cajas por base.
    • Dimensiones: 243x390x115 mm.
RK 500 N:
  • Poliestireno, azul.
    • Divisible en máx. 10 compartimentos.
    • 6 cajas por base.
    • Dimensiones: 162x490x64 mm.
RK 521:
  • Poliestireno, azul.
    • Divisible en máx. 10 compartimentos.
    • 6 cajas por base.
    • Dimensiones: 162x508x115 mm.
RK 521 B:
  • Poliestireno, azul.
    • Divisible en máx. 10 compartimentos.
    • 4 cajas por base.
    • Dimensiones: 243x490x115 mm.
RK 522:
  • Polipropileno, azul.
    • Divisible en máx. 4 compartimentos.
    • 5 cajas por base.
    • Dimensiones: 190x520x121 mm.
Profundidad 600 mm:
RK 619-02:
  • Polipropileno, azul.
    • Divisible en máx. 11 compartimentos.
    • 8 cajas por base.
    • Dimensiones: 116x599x90 mm.
RK 619-01:
  • Polipropileno, azul.
    • Divisible en máx. 12 compartimentos.
    • 8 cajas por base.
    • Dimensiones: 116x620x90 mm.
RK 629-02:
  • Polipropileno, azul.
    • Divisible en máx. 11 compartimentos.
    • 4 cajas por base.
    • Dimensiones: 232x599x90 mm.
RK 629-01:
  • Polipropileno, azul.
    • Divisible en máx. 12 compartimentos.
    • 4 cajas por base.
    • Dimensiones: 232x620x90 mm.
RK 621:
  • Poliestireno, azul.
    • Divisible en máx. 12 compartimentos.
    • 6 cajas por base.
    • Dimensiones: 162x590x115 mm.
RK 621 B:
  • Poliestireno, azul.
    • Divisible en máx. 12 compartimentos.
    • 4 cajas por base.
    • Dimensiones: 243x590x115 mm.

Cajas de medida europea.

Cajas insertables:
Para cajas de medidas europeas serie EF y MF:
  • Polipropileno insensible a la mayoría de aceites, ácidos y sosas; amortigua y resiste temperaturas de -20 y +100°C.
    • Se puede combinar en 4 tamaños con las cajas de medidas europeas con las dimensiones básicas 300x200, 400x300 y 600x400 mm.
    • Estable y robusta.
    • Paredes interiores lisas para una limpieza sencilla.
    • Perforaciones en la base para la salida de líquidos para cajas insertables de almacenes automáticos bajo pedido.
Para cajas de medidas europeas serie EF, MF y LTF:
  • Polipropileno insensible a la mayoría de aceites, ácidos y sosas; amortigua y resiste temperaturas de -20 y +100°C.
    • Se puede combinar en 6 tamaños con las cajas de medidas europeas con base de 600x400 mm.
    • Paredes interiores lisas para una limpieza sencilla.
    • Perforaciones en la base para la salida de líquidos para cajas insertables de almacenes automáticos, bajo pedido.
Para cajas de medidas europeas serie EF:
  • Poliestireno duro y robusto gracias a su estructura amorfa.
    • Se puede combinar en 6 tamaños con las cajas de medidas europeas con base de 600x400 mm.
    • Paredes interiores lisas para una limpieza sencilla.
    • Perforaciones en la base para la salida de líquidos para cajas insertables de almacenes automáticos, bajo pedido.
Bandejas y soportes para placas de circuitos impresos y Printofix :
EFT 4070:
  • Para un apilamiento seguro de 2 cajas EF 3120 sobre una bandeja y para fijar 2 cajas EF 2120 en la bandeja. Durante el apilamiento, las cajas se fijan de forma segura en la base interior de la bandeja con un bulón de centrado, que además garantiza su correcto funcionamiento en el sistema de manutención.
    • Material: polipropileno, azul. PPL (conductivo) bajo pedido.
MF 4060 S01:
  • Admite 2 cajas MF 3120, 1 caja MF 3120 y 2 cajas MF 2120 ó 4 cajas MF 2120. Durante el apilamiento, los tipos de cajas mencionados se fijan de forma segura en la base interior de la bandeja con bulones de centrado. Garantiza la marcha sin dificultades sobre el sistema técnico de transporte y el almacenamiento sin problemas en almacenes totalmente automáticos. Es adecuada para las técnicas de elevación, sujeción y extracción. La base de contorno doble garantiza una marcha silenciosa óptima y la estabilidad de forma con una carga muy pesada. Colocación flexible de las etiquetas y los códigos de barras en campos protegidos.
    • Material: polipropileno, azul. PPL (conductivo) bajo pedido.
MF 6060 S01:
  • Admite 4 cajas MF 3120, 2 cajas MF 3120 y 2 cajas MF 2120 u 8 cajas MF 2120. Durante el apilamiento, los tipos de cajas mencionados se fijan de forma segura en la base interior de la bandeja con bulones de centrado. Garantiza su correcto funcionamiento en el sistema de manutención y el almacenamiento sin problemas en almacenes automáticos. Es adecuada para las técnicas de elevación, sujeción y extracción. La base de contorno doble garantiza una marcha silenciosa óptima y la estabilidad de forma con una carga muy pasada. Colocación flexible de las etiquetas y los códigos de barras en campos protegidos.
    • Material: polipropileno, azul. PPL (conductivo) bajo pedido.
T 03:
  • Medio auxiliar de carga para, por ejemplo, VDA-KLT con las dimensiones básicas 400x300, así como diversos tipos de contenedores de rejilla y de chapa con las dimensiones básicas 400x400 mm. Las nervaduras de refuerzo robustas en la base garantizan la estabilidad de forma con una carga muy pesada y permiten la extracción totalmente automática. Es adecuado para las técnicas de elevación, sujeción y extracción. Colocación flexible de las etiquetas y los códigos de barras en campos protegidos. La selección cuidadosa de material y la inclinación en la construcción garantizan un funcionamiento correcto y silencioso en las instalaciones de transporte.
    • Material: polipropileno, azul. PPL (conductivo) bajo pedido.
T 01:
  • Unidad portadora para cartonajes u otros tipos de embalaje de dimensiones 600x400 mm o inferiores. Su base lisa doble garantiza una marcha silenciosa óptima y correcta en los conveyors. El almacenamiento se realiza sin problemas, incluso si se trata de cartonajes o embalajes dañados, en los almacenes automáticos. Es adecuada para las técnicas de elevación, sujeción y extracción. Flujo de materiales homogéneo. La base doble garantiza la estabilidad de forma con una carga muy pesada. Colocación flexible de las etiquetas y los códigos de barras en campos protegidos. Gracias a su superficie lisa se limpia rápida y fácilmente, por lo que es más económica. Asas abiertas en el frontal bajo pedido (facilita el acceso por debajo y la elevación del embalaje).
    • Material: polipropileno negro conductivo.
Soportes Printofix para placas de circuitos impresos:
  • Para el uso en cajas a la vista, cajas de transporte apilables y cajas Euro-Fix conductivas o como soporte mesa. Disponibles en dos tamaños, de polipropileno conductivo o de plástico blanco no conductivo.
    • Dimensiones: 275x206x93 ó 355x265x130 mm.
Placas Printofix:
  • Para cajas EF 400x300 mm (1 placa) y 600x400 mm (2 placas). Con asas abiertas para facilitar su manipulación. Para formatos de placa de circuitos impresos hasta un máx. de 552 mm de longitud.
    • Dimensiones: 355x248x13 mm.
Soportes Printofix:
  • Para cajas EF 400x300 y 600x400 mm. Las bandejas aquí son estándar y de uso corriente.
    • Los Printofix pueden apilarse vacíos o llenos.
Bastidores Vario:
  • Piezas insertables conductivas multiuso para contenedores de medidas europeas de distintos tamaños. Se pueden fabricar piezas insertables a medida para contenedores o dispositivos de almacenamiento de las placas de circuitos impresos, así como para almacenes automáticos.
    • Los bastidores Vario garantizan un almacenamiento y transporte seguro de componentes electrónicos en contenedores de medidas europeas. El diseño especial de los bastidores Vario permite suministrar piezas insertables para contenedores de cualquier tamaño, con pasos de 10 mm y profundidades de inserción a intervalos de 105 mm.
Bastidor completo:
  • Altura 114 mm, para dimensión básica 400x300 mm, formada por: 2 laterales, 1 parte central y 2 perfiles de unión.
    • Altura 114 mm, para dimensión básica 600x400 mm, formada por: 2 laterales, 1 parte central y 2 perfiles de unión.
Componentes:
  • Laterales:
    • Altura 114 mm, profundidad de inserción 108 mm, grosor de la pared 6 mm.
    • Altura 221 mm, profundidad de inserción 213 mm, grosor de la pared 6 mm.
    • Parte central:
    • Altura 114 mm, profundidad de inserción 108 mm, grosor de la pared 10 mm.
    • Altura 221 mm, profundidad de inserción 213 mm, grosor de la pared 10 mm.
    • Perfiles de unión:
    • De aluminio.
    • Longitud: 253 - 353 y 553 mm.
Soportes piramidales, separadores insertables y contenedores de bobinas SMD:
Soportes piramidales:
  • Para cajas EF con las dimensiones básicas 600x400 mm. Para el transporte y provisión de circuitos impresos y placas semiconductoras. Las placas semiconductoras pueden colocarse de forma variable en la bandeja. Los puntos de soldadura se adhieren a la superficie rugosa de las pirámides.
Contenedor de bobinas SMD:
  • Contenedor especial para manipular las bobinas SMD correctamente y almacenarlas en las zonas ESD de forma ordenada y segura. Su propio diseño permite un almacenamiento seguro de las bobinas, sin que se muevan durante el transporte o el almacenamiento. Sus dimensiones se adaptan perfectamente a las estanterías de paneles y de aprovisionamiento, así como al Pickomat.
    • Material: poliestireno negro conductivo.
Separadores insertables:
  • Una forma relativamente fácil y económica de instalar separadores en compartimentos de igual o distinto tamaño en cajas conductivas Euro-Fix de medidas europeas mediante divisores ranurados de poliestireno conductivo. Alternativamente, bajo pedido, se suministran en material no conductivo.
    • El tamaño del compartimento más pequeño es de 18x18 mm, que puede ampliarse a ambos lados en pasos de 20 mm.

Serie EF - Cajas Euro-Fix:

  • Preparar, transportar y almacenar con 25 tamaños y 150 variantes diferentes.
    • Con independencia de la finalidad de uso, los bordes de apilado robustos hacen que el apilado sea seguro hasta con 600 kg.
    • La serie de cajas EF también está disponible en versiones conductivas y en modelos especiales.
Aplicaciones:
  • Contenedores para el manejo manual y automático. Más de 150 variantes estándar cerradas o perforadas para el transporte de mercancías interno y externo en todos los sectores como embalaje multiuso.
Características:
  • Medidas básicas: 200x150 ÷ 800x600 mm.
    • Material estándar: polipropileno.
    • Máx. capacidad de carga: 20 - 50 y 70 kg.
    • Máx. carga apilable: 600 kg.
    • Reciclable.
    • Modelo conductivo.
    • Apilable.
    • Manejable manualmente.
    • Codificable.
    • Técnicas de transporte.
    • Técnica de extracción en almacenes de piezas pequeñas.
    • Técnica de agarre en almacenes de piezas pequeñas.
Serie EF estándar:
  • Para cargas muy elevadas disponemos de cajas con bases reforzadas y nervadas: soportan cargas de hasta 50 kg.
    • En especial, el uso de cajas que se va a someter a pesadas cargas en almacenes de pequeñas piezas automáticas, exige modelos robustos y resistentes.
Características:
  • Polipropileno resistente a roturas y a la mayoría de aceites, ácidos y lejías; amortigua ruidos durante el transporte y es reciclable después de un largo tiempo de uso y resistente a temperaturas entre -20 y +100°C.
    • Polietileno insensible a la mayoría de los ácidos y lejías, inofensivo para la fisiología de los alimentos y resistente a temperaturas entre -40 y +80°C.
    • Estable y robusta.
    • Paredes interiores lisas para una limpieza sencilla.
    • Bordes de apilado robustos para un apilado seguro de hasta 600 kg.
    • Refuerzo nervado óptimo para un almacenaje y transporte seguros.
    • Compatible con todos los contenedores de medidas europeas.
    • Flexibilidad gracias a que está disponible en 25 tamaños y más de 150 variantes.
Serie EF especial:
  • Las cajas Euro-Fix cerradas o rejadas permiten aberturas laterales o frontales, así como combinaciones de diferentes aberturas. Como se trata de modelos especiales, estas cajas no se encuentran siempre en existencias (consulte previamente).
Características:
  • Las mismas ventajas que las cajas EF estándar, pero con los siguientes modelos especiales:
    • Laterales o frontales semiabiertos, abiertos en ¾ partes o abiertos al máximo.
    • Laterales o frontales completamente abiertos hacia la base.
    • Frontales perforados.
    • Frontales abiertos con tapa opcional.
    • Asa para coger por debajo o asa oblicua en forma de tejado.
    • Profundidad de encaje reducida.
    • Soporte para etiquetas especial.
    • Dimensiones básicas: 400x300 - 600x400 y 800x600 mm.
Cajas EF especiales con abertura de comisionado y accesorios especiales:
Cajas Euro-Fix EF 6220 D11:
  • Con un frontal semiabierto.
    • Material: polipropileno. Color: azul.
    • Dimensiones exteriores: 600x400x220 mm.
    • Dimensiones abertura frontal: 278x110 mm.
    • Tapa contra el polvo de plástico transparente.
Cajas Euro-Fix EF 6320 B11:
  • Con un frontal semiabierto.
    • Material: polipropileno. Color: azul.
    • Dimensiones exteriores: 600x400x320 mm.
    • Dimensiones abertura frontal: 278x160 mm.
    • Tapa contra el polvo de plástico transparente.
Cajas Euro-Fix EF 6420 A14:
  • Con un frontal semiabierto.
    • Material: polipropileno. Color: azul.
    • Dimensiones exteriores: 600x400x420 mm.
    • Dimensiones abertura frontal: 278x210 mm.
    • Tapa contra el polvo de plástico transparente.
Accesorios:
  • Cierre para asa de PP, para cerrar posteriormente los huecos del asa, por ejemplo, cuando hay que llenar las cajas con productos a granel hasta el borde.
    • Tarjetas para rotulación. Medidas: 187x84 mm.
    • Soporte para etiquetas, que se acopla a cualquier caja Euro-Fix de medidas europeas.
    • Grapas de unión, que le impiden que las cajas EF resbalen sobre los europalets.
Accesorios:
  • Tapa de cierre para todas las cajas Euro-Fix en rojo o gris.
    • Tapas-cubiertas para tapar por completo contenedores apilados sobre un europalet.
    • Tapa de cierre con ganchos o bisagras integrados.
    • Roll-Fix, bandeja LTS con 4 ruedas orientables (Ø 75 mm). Plataforma cerrada de polipropileno, con borde de apilado de 15 mm de alto. Capacidad de carga: 200 kg.
    • Tablo'fix, sistema de almacenaje y transporte económico, flexible y modular. Cuatro alturas diferentes de cajones para accesorios y piezas de todo tipo.
    • Base con ruedas para transportar cajas EF, con 2 ruedas orientables y 2 fijas (Ø 125 mm). Carga máx.: 450 kg.
    • Carro elevador de transporte, con bastidor de acero pintado en verde oscuro. Carga máx.: 200 kg. Ruedas orientables/fijas: Ø 125/200 mm. Para el transporte de todas las cajas EF con las dimensiones básicas 600x400 mm.

Serie MF - Contenedores multifuncionales:

  • Los contenedores multifuncionales de la Serie MF pueden hacer frente a cualquier tarea de los almacenes automáticos y de la fabricación, así como al transporte de mercancías externo como embalajes multiuso. Además de muchas otras ventajas, cabe nombrar la base de contorno de óptimas características para grandes cargas, el nervado estriado de la base, gracias al cual se obtiene un contacto perfecto en todos los tramos de transporte, y los túneles de nervado patentados y abiertos bajo el borde de deslizamiento, que evitan la acumulación de líquidos.
Aplicaciones:
  • Los contenedores más aptos para la fabricación y el almacenaje automatizado, que también se pueden utilizar como embalajes multiuso en el transporte externo de mercancías.
Características:
  • Medidas básicas: 200x150 - 300x200 - 400x300 y 600x400 mm.
    • Material estándar: polipropileno.
    • Máx. capacidad de carga: 35 - 50 y 70 kg.
    • Máx. carga apilable: 600 kg.
    • Reciclable.
    • Modelo conductivo.
    • Apilable.
    • Manejable manualmente.
    • Codificable.
    • Técnicas de transporte.
    • Técnica de elevación en almacenes de piezas pequeñas.
    • Técnica de extracción en almacenes de piezas pequeñas.
    • Técnica de agarre en almacenes de piezas pequeñas.
Contenedores MF:
  • Polipropileno resistente a roturas y a la mayoría de aceites, ácidos y lejías; amortigua ruidos durante el transporte y es reciclable después de un largo tiempo de uso y resistente a temperaturas entre -20 y +100°C.
    • Estable y robusta.
    • Base de apoyo con buenas características de marcha silenciosa.
    • Base reforzada para un almacenaje seguro y sin dificultades en almacenes AKL.
    • Compatible con todos los contenedores de medidas europeas.
    • Nervado óptimo para un almacenaje y transporte seguro.
    • Paredes interiores lisas para una limpieza sencilla.
    • Elevada capacidad de carga.
    • Disponibles con perforaciones en la base para la salida de líquidos a la normativa VDS para clasificación BG 4.3.
Accesorios:
  • Tapa de cierre con ganchos o bisagras integrados, que cierra sin dejar pasar el polvo. Precintable. Apilable con seguridad, incluso con tapa. Hendiduras para manipulación automática. Ranuras para el flejado. Con la tapa con bisagras integradas se suministran 2 aros de seguridad para los pernos de bisagra y 2 grapas para fijar la tapa.

Serie LTB - Contenedores de almacenaje y transporte:

  • El  LTB de SSI SCHÄFER permite un gran aprovechamiento del volumen y tiene los bordes superior e inferior reforzados, así como cuatro esquinas reforzadas.
    • Las variantes de las bases, desarrolladas específicamente, garantizan una marcha sin dificultades sobre todos los tramos de transporte. Estas características garantizan una elevada resistencia a torsiones y un apilado seguro. Su escaso peso y su base estándar reforzada permiten capacidades de carga de hasta 50 kg y en la variante con base soldada por vibración (VS01), una capacidad de carga de 70 kg.
    • Además de en la variante estándar abierta, el LTB también se suministra con una tapa abatible de una o dos piezas con bisagras o con tapa sobrepuesta por separado. Cuando se usa con tapa sobrepuesta o tapa abatible con bisagras, el LTB también sirve para envíos y, además, es capaz de desapilarse automáticamente y almacenarse con seguridad en sistemas mini-load® y estanterías de paneles.
    • Los contenedores de almacenaje y transporte LTB de SSI SCHÄFER son fundamentales para el flujo de material automatizado normal.
Aplicaciones:
  • Para el flujo de material normal de artículos y piezas en el sector del transporte y almacenaje.
Características:
  • Medidas básicas: 400x300 y 600x400 mm.
    • Material estándar: polipropileno.
    • Máx. capacidad de carga: 50 y 70 kg.
    • Máx. carga apilable: 600 kg.
    • Reciclable.
    • Modelo conductivo (bajo pedido).
    • Apilable.
    • Manejable manualmente.
    • Codificable.
    • Técnicas de transporte.
    • Técnica de elevación en almacenes de piezas pequeñas.
    • Técnica de extracción en almacenes de piezas pequeñas.
    • Técnica de agarre en almacenes de piezas pequeñas.
Serie LTB estándar:
  • Polipropileno resistente a roturas y a la mayoría de aceites, ácidos y lejías; amortigua ruidos durante el transporte y es reciclable después de un largo tiempo de uso y resistente a temperaturas entre -20 y +100°C.
    • Estable y robusta.
    • Base reforzada para un almacenaje sin dificultades y seguro en almacenes AKL.
    • Esquinas dobles reforzadas para una elevada resistencia a torsiones con grandes cargas.
    • Paredes interiores lisas para una limpieza sencilla.
    • Diferentes versiones de asa.
    • Perforaciones en la base para la salida de líquidos según la normativa VDS para clasificación BG 4.3.
    • Compatible con todos los contenedores en medidas europeas.
    • Modelos conductivos bajo pedido.
Serie LTB con tapa abatible de dos piezas:
  • Adicionalmente a las ventajas LTB:
    • Protección óptima de las mercancías almacenadas frente a la suciedad.
    • Gran seguridad gracias al cierre o precintado opcional.
    • Seguridad adicional gracias a las ranuras para el flejado.
    • Todas las tapas se pueden cambiar gracias al sistema de bisagras.
    • Modelos conductivos bajo pedido.
Serie LTB con tapa sobrepuesta de una pieza:
  • Modelos:
    • Tapa sobrepuesta. Para cajas con dimensiones básicas 400x300 ó 600x400 mm.
    • Con bisagras. Para cajas con dimensiones básicas 400x300 ó 600x400 mm.

Serie LTF - Cajas Lager-Fix de transporte:

  • En los contenedores de la serie de almacenaje y transporte Fix (LTF), las versiones de base variables en función del modelo permiten capacidades de carga de hasta 70 kg.
    • Gracias a las paredes laterales verticales, las medidas interiores son aprovechables óptimamente. La estructura especial de las esquinas permite cargas de apilado elevadas y una limpieza sencilla.
    • Disponemos de soportes para etiquetas VDA, superficies para códigos de barras, ranuras para manipulación vertical y orificios de centrado, así como soporte para transponder. Disponibles con perforaciones en la base para la salida de líquidos conforme a la normativa VDS para clasificación BG 4.3. y diversas versiones de asas.
    • La Serie LTF es compatible con los elementos de sistemas VDA.
Aplicaciones:
  • Para almacenes automáticos y como embalaje multiuso en el transporte externo de mercancías.
Características:
  • Medidas básicas: 600x400 mm.
    • Material estándar: polipropileno.
    • Máx. capacidad de carga: 35 - 50 y 70 kg.
    • Máx. carga apilable: 600 kg.
    • Reciclable.
    • Modelo conductivo (bajo pedido).
    • Apilable.
    • Manejable manualmente.
    • Codificable.
    • Técnicas de transporte.
    • Técnica de elevación en almacenes de piezas pequeñas.
    • Técnica de extracción en almacenes de piezas pequeñas.
    • Técnica de agarre en almacenes de piezas pequeñas.
Contenedor LTF:
  • Polipropileno resistente a roturas y a la mayoría de aceites, ácidos y lejías; amortigua ruidos durante el transporte y es reciclable después de un largo tiempo de uso y resistente a temperaturas entre -20 y +100°C.
    • Estable y robusta.
    • Base de apoyo con muy buenas características de marcha silenciosa.
    • Base reforzada para un almacenaje sin dificultades y seguro en almacenes AKL.
    • Esquinas de doble pared para grandes cargas.
    • Paredes interiores lisas para una limpieza sencilla.
    • Diferentes versiones de asa.
    • Disponible con perforaciones en la base para la salida de líquido, conforme a normativa VDS para clasificación BG 4.3.
    • Compatible con todos los contenedores de medidas europeas.
    • Modelos conductivos bajo pedido.
Accesorios:
  • Tapa de cierre con ganchos o bisagras integrados, que cierra herméticamente contra el polvo. Precintable. Los contenedores LTF son apilables con seguridad, incluso con tapa. Hendiduras para manipulación automática. Ranuras para el flejado. Con la tapa con bisagras integradas se suministran 2 aros de seguridad para los pernos de la bisagra y 2 grapas para fijar la tapa.
    • Tapas-cubiertas para tapar por completo contenedores apilados sobre un europalet. Las ranuras-guía de los frontales de la tapa permiten el flejado.
    • Soporte para etiquetas.

Serie LTS - Sistema de almacenaje y transporte:

  • El sistema de almacenaje y transporte (LTS) tiene un diseño ergonómico pensado para la automatización. Es apilable y codificable. Para conducirlos con seguridad hacia su destino, las bandejas y los contenedores disponen de un área de código fijo que siempre se encuentra en el mismo lugar. Los datos y la información pueden transportarse en las ubicaciones para tarjetas.
    • Todos los contenedores pueden apilarse combinados y de forma estable sobre europalets de 1.200x800 y 1.200x1.000 mm, y pueden aplicarse técnicas de elevación, extracción y manipulación con pinzas en instalaciones AKL.
    • La base nervada, el contorno amortiguador y las esquinas robustas garantizan un funcionamiento correcto sobre todos los tramos de manutención.
Aplicaciones:
  • Contenedores para grandes cargas para almacenes automáticos.
Características:
  • Medidas básicas: 300x200 - 400x300 y 600x400 mm.
    • Material estándar: polipropileno.
    • Máx. capacidad de carga: 50 kg.
    • Máx. carga apilable: 600 kg.
    • Reciclable.
    • Modelo conductivo (bajo pedido).
    • Apilable.
    • Manejable manualmente.
    • Codificable.
    • Técnicas de transporte.
    • Técnica de elevación en almacenes de piezas pequeñas.
    • Técnica de extracción en almacenes de piezas pequeñas.
    • Técnica de agarre en almacenes de piezas pequeñas.
Contenedores LTS:
  • Polipropileno resistente a roturas y a la mayoría de aceites, ácidos y lejías; amortigua ruidos durante el transporte y es reciclable después de un largo tiempo de uso y resistente a temperaturas entre -20 y +100°C.
    • Estable y robusta.
    • Totalmente reciclable.
    • Base reforzada para un almacenaje sin dificultades y seguro en almacenes AKL, así como grandes cargas.
    • Esquinas de doble pared robustas para grandes cargas de apilado.
    • Paredes interiores lisas para una limpieza sencilla.
    • Compatible con todos los contenedores de medidas europeas.
    • Disponibles con perforaciones en la base para la salida de líquidos, conforme a normativa VDS para clasificación BG 4.3.
    • Modelos conductivos bajo pedido.
Accesorios:
  • Tapa, que encaja en el borde de apilado de los contenedores LTS y cierra sin dejar pasar el polvo. Encima de la caja con tapa queda garantizado un apilado seguro de otros contenedores con una profundidad de encaje de 15 mm. Material: poliestireno, gris.
    • Capas intermedias con orificios de extracción. Así, se pueden poner diferentes capas de piezas delicadas en un mismo contenedor. Material: poliestireno, gris.
    • Bandejas LTS para transportar conectores LTS. En una bandeja pueden colocarse dos contenedores LTS-K 414 o cuatro contenedores LTS-K 314. Con las bandejas LTS pueden apilarse y transportarse contenedores LTS, KLT y cajas Euro-Fix de medidas europeas.
    • Bandeja LTS-TR con superficie lisa y base romboidal para deslizamiento silencioso en los tramos de manutención y ranura de extracción en el frontal.
    • Palet LTS-P 815 de polipropileno muy adecuado para transportar piezas pesadas. Se puede combinar con contenedores MF, LTF, LTS, KLT y cajas Euro-Fix de medidas europeas. Los palets pueden apilarse fácilmente tanto vacíos como cargados.

Serie KLT - Soportes de carga pequeña:

  • Los contenedores de carga pequeña KLT constituyen una serie de contenedores estándar para manipulación manual y automática. Son contenedores especiales para el flujo de material según la norma VDA en la industria automovilística y en el tránsito de mercancías entre los fabricantes y proveedores de automoción.
    • Los contenedores KLT son especialmente apropiados para:
    • La toma automática de piezas del contenedor y su colocación en la pila vacía.
    • La manipulación horizontal y vertical mediante las ranuras KLT y hendiduras de elevación.
    • La manipulación con pinzas mediante dos ranuras verticales en los laterales.
    • La aplicación en instalaciones  AKL mediante ranuras de extracción en los frontales y laterales.
    • Los contenedores de cualquier tamaño pueden apilarse combinados sobre europalets de 1.200x1.000 y 1.200x800 mm. El nervado de las bases con pies de apilamiento garantiza estabilidad y una pila encajada.
    • Además de esto, debido a su diseño único, cuenta con unas características adecuadas para la limpieza y contra el fuego. Las series R-, RL- y KLT plegables se suministran, opcionalmente, con perforaciones de salida de líquidos en la base.
Aplicaciones:
  • Contenedores especiales para el flujo de material conforme a la norma VDA en la industria automovilística y en el transporte de mercancías entre los fabricantes de automóviles y proveedores de automoción. Series R, RL-, C-, F- y L-KLT.
Características:
  • Medidas básicas: 300x200 - 400x300 y 600x400 mm.
    • Material estándar: polipropileno.
    • Máx. capacidad de carga: 20 y 50 kg.
    • Máx. carga apilable: 600 kg.
    • Reciclable.
    • Modelo conductivo (bajo pedido).
    • Apilable.
    • Manejable manualmente.
    • Codificable.
    • Técnicas de transporte.
    • Técnica de elevación en almacenes de piezas pequeñas.
    • Técnica de extracción en almacenes de piezas pequeñas.
    • Técnica de agarre en almacenes de piezas pequeñas (técnica de agarre de pinzas).
Serie R-KLT:
  • Polipropileno resistente a roturas y a la mayoría de aceites, ácidos y lejías; amortigua ruidos durante el transporte y es reciclable después de un largo tiempo de uso y resistente a temperaturas entre -20 y +100°C.
    • Estable y robusto.
    • Totalmente reciclable.
    • Asas ergonómicas.
    • Hendiduras para la manipulación automática.
    • Volumen útil optimizado.
    • Paredes interiores lisas para una limpieza sencilla.
    • Compatible con todos los contenedores de medidas europeas y contenedores KLT.
    • Norma VDA 4.500 ó VDA 4.500/4-10.
Modelos:
  • Con nervado de la base estable.
    • Descargan la electricidad estática.
Serie RL-KLT:
  • Polipropileno resistente a roturas y a la mayoría de aceites, ácidos y lejías; amortigua ruidos durante el transporte y es reciclable después de un largo tiempo de uso y resistente a temperaturas entre -20 y +100°C.
    • Estable y robusto.
    • Totalmente reciclable.
    • Asas ergonómicas.
    • Hendiduras para la manipulación automática.
    • Volumen útil optimizado.
    • Paredes interiores lisas para una limpieza sencilla.
    • Compatible con todos los contenedores de medidas europeas y contenedores KLT.
    • Suministrables con perforaciones de salida de líquidos en la base según norma VDS para clasificación de BG 4.3. (excepto RL-KLT 3147).
    • Norma VDA 4.500.
Modelos:
  • Con base lisa.
    • Conducen la electricidad estática.
Serie C-KLT:
  • Polipropileno resistente a roturas y a la mayoría de aceites, ácidos y lejías; amortigua ruidos durante el transporte y es reciclable después de un largo tiempo de uso y resistente a temperaturas entre -20 y +100°C.
    • Estable y robusto.
    • Totalmente reciclable.
    • Paredes interiores lisas para una limpieza sencilla.
    • Manejo manual y automático.
    • El nervado de las bases con pies de apilamiento garantiza estabilidad y una pila encajada.
    • Aplicación en instalaciones AKL mediante ranuras de extracción en los frontales y laterales.
    • Manipulación horizontal y vertical mediante ranuras KLT y hendiduras de elevación.
    • Manipulación con pinzas lateral mediante dos ranuras verticales en los laterales.
    • Toma automática de piezas del contenedor y su colocación en la pila vacía.
    • Los contenedores también pueden suministrarse como contenedores para sustancias peligrosas con identificación UN.
    • Compatible con todos los contenedores de medidas europeas y contenedores KLT.
    • Norma VDA 4.500.
    • Con base nervada estable.
Accesorios:
  • Tapa precintable, que cierra sin dejar pasar el polvo.
    • Capas intermedias, que protegen las piezas sensibles colocadas las unas sobre las otras.
    • Tapa-cubierta para tapar por completo contenedores apilados sobre un europalet.
Serie F-KLT plegable:
  • Medida plegado: 94,5 mm, apilados: 79,5 mm, peso de carga: 20 kg.
    • Muy duradero gracias a su diseño robusto.
    • Totalmente compatible con todos los contenedores KLT especialmente adecuados para la aplicación en el sector de la automoción.
    • Norma VDA 4.500.
    • Reducción del volumen en un 65% en el transporte de retorno.
Modelos:
  • Con base nervada.
    • Con base lisa.
Accesorios:
  • Tapa-cubierta para tapar por completo contenedores apilados sobre un europalet. Diseñado par el flejado. Adecuado par todos los contenedores KLT. Para palet 1.200x800 mm.
Serie L-KLT:
  • - Polipropileno resistente a roturas y a la mayoría de aceites, ácidos y lejías; amortigua ruidos durante el transporte y es reciclable después de un largo tiempo de uso y resistente a temperaturas entre -20 y 100°C.
    • Estable y robusto.
    • Totalmente reciclable.
    • Asas ergonómicas.
    • Volumen útil optimizado.
    • Hendiduras para la manipulación automática.
    • Cualidades excelentes para circular silenciosamente por los tramos de manutención gracias a la base lisa.
    • Compatible con todos los contenedores de medidas europeas y contenedores KLT.
    • Suministrables con perforaciones de salida de líquidos en la base según norma VDS para clasificación BG 4.3 (excepto RL-KLT 3147).
    • Con base lisa.

Cajas plegables.

  • La estricta normativa sobre embalajes exige contenedores de transporte de varios usos que contribuyan considerablemente a evitar residuos procedentes de embalajes. Según el tipo de caja, se reduce el volumen de los contenedores de transporte en aprox. un 80%.
  • Todas las cajas plegables de plástico de SSI SCHÄFER se acoplan a los europalets. Las cajas FK se caracterizan, en especial, por su marco superior rígido y resistente, que garantiza una estabilidad a prueba de torsión y un apilado seguro, en especial, cuando no se utilizan tapas.
  • El modelo abatible - sólo utilizable con tapa - es una alternativa económica a los modelos plegables cuando se trata de transportar mercancías ligeras. Todas las cajas FK son adecuadas, naturalmente, para el transporte de alimentos.

Cajas FK:

Características:
  • Polipropileno resiste a roturas y a la mayoría de aceites, ácidos y lejías; amortigua ruidos durante el transporte y es reciclable después de un largo tiempo de uso y resistente a temperaturas entre -20 y +100°C.
    • Dimensiones básicas: 300x200 - 400x300 - 600x400 y 800x600 mm.
    • Estable y robusta.
    • Manipulación óptima gracias a las asas abiertas ergonómicas.
    • Tapas precintables con bisagras, divididas.
    • Gracias a la base nervada adecuada también para técnica AKL.
    • Reducción del volumen de aprox. un 80%.
Accesorios:
  • Tapa cubierta apilable para tapar las cajas FK apiladas.
    • Tapa precintable con bisagras para proteger el contenido de las cajas FK.
    • Palet con 2 ruedas orientables y 2 fijas, Ø 125 mm. Altura de elevación: 115 mm. Capacidad de carga: hasta 450 kg. Facilitan el desplazamiento de las cajas FK en el área de preparación de pedidos y dentro de la empresa.
    • Plataforma rodante Roll-Fix. Bandeja LTS con 4 ruedas orientables, Ø 75 mm. Plataforma cerrada de polipropileno, con un borde de apilado de 15 mm de altura. Capacidad de carga: 200 kg.

Contenedores plegables KB:

Características:
  • Polipropileno resistente a roturas y a la mayoría de aceites, ácidos y sosas; amortigua los ruidos sobre galerías de transporte y resiste temperaturas de -20 y +100°C.
    • Dimensiones básicas: 400x300 y 600x400 mm.
    • Gran estabilidad.
    • Codificables.
    • Etiquetables.
    • Precintables.
    • Los contenedores también pueden suministrarse como contenedores para sustancias peligrosas con identificación UN.
    • Ahorro de espacio de prox. el 75% con las cajas vacías plegadas.

Contenedores apilables-encajables para almacenaje y transporte.

  • Soluciones económicas, posibilidades de aplicación versátiles en la logística del transporte con embalajes reutilizables y en la preparación de pedidos.
  • Las tres posibilidades elementales de reducción del volumen en los contenedores con paredes exteriores rígidas son:
    • Contenedores cónicos con estribos: apilables unos dentro de otros o unos sobre otros mediante los estribos de apilado basculantes 180° (véase KMB con estribo de apilado).
    • Contenedores apilables-encajables: apilables cuando están llenos, con o sin tapa; cuando están vacíos, encajan unos en otros mediante un giro de 180°.
    • Contenedores cónicos apilables unos sobre otros con tapa; sin tapa y vacíos pueden apilarse unos dentro de otros.
Personalización de cajas y contenedores:
  • Todas las cajas de plástico pueden numerarse por medio de diferentes procedimientos de estampación e impresión o dotarse con el logotipo de su empresa: se trata de un servicio personalizado de SSI SCHÄFER.
Estampado en caliente (termograbado):
  • Con letras estándar (de 10 ó 24 mm de altura) o con el logotipo de su empresa. Además, las cajas se pueden numerar correlativamente con números de 6 cifras y 11 - 19 ó 30 mm.
Altorrelieve por inyección:
  • En el proceso de fabricación, el logotipo de su empresa queda incorporado a las cajas con el mismo color que éstas mediante la inserción de moldes.
Serigrafía:
  • Las cajas pueden marcarse con el logotipo de su empresa con serigrafía.

Contenedores cónicos reutilizables KMB:

KMB sin estribo ni tapa:
  • Polipropileno resiste a roturas y a la mayoría de aceites, ácidos y lejías; amortigua ruidos durante el transporte y es reciclable después de un largo tiempo de uso y resistente a temperaturas entre -20 y +100°C.
    • Ahorro de espacio de hasta el 75% vacíos.
    • Desapilables automáticamente por el frontal y el lateral.
    • Ergonómicos gracias a las asas que protegen las manos.
    • Gracias a su superficie lisa y a las perforaciones en la base para la salida de líquidos se limpian fácilmente.
    • Base nervada opcional, carga máxima hasta 50 kg.
    • Marcha silenciosa óptima sobre tramos de transporte.
    • Se agarra sobre las cintas transportadoras gracias a la base rugosa.
    • Espacio para códigos de barras protegido contra daños y suciedad gracias a su disposición especial.
KMB-B con estribo de apilado:
  • Adicionalmente a las ventajas de KMB:
    • Estribo fácil de manipular.
    • Gran seguridad de manipulación, manejo sencillo gracias a la función de bloqueo.
    • Exactitud de encaje, posicionamiento exacto de los estribos.
    • Estribos muy estables gracias al material reforzado con fibra de vidrio.
    • Los estribos se pueden cambiar por separado.
    • Sin limitación del volumen útil.
KMB-DH con tapa abatible de dos piezas:
  • Adicionalmente a las ventajas de KMB:
    • Apilables cerrados en diversas dimensiones básicas y alturas.
    • Protección óptima de las mercancías almacenadas frente a la suciedad.
    • Gran seguridad mediante el precintado.
    • Seguridad adicional gracias a las ranuras para el flejado.
    • Gran reducción del volumen cuando está vacío gracias a que la tapa queda muy pegada.
    • Todas las tapas se pueden cambiar gracias al sistema de bisagras.
Accesorios:
  • Tapa sobrepuesta para Series KMB y KMB-B, que cubre totalmente los contenedores y dispone de ranuras para el flejado. La capacidad de apilado se mantiene con la tapa puesta. Las tapas sueltas se pueden apilar las unas dentro de las otras para ahorrar espacio. El campo central empotrado facilita la colocación de etiquetas. Material: polipropileno.

Cajas Euro-Fix EFB:

  • "Contenedores apilables-encajables": cuando están vacíos son encajables los unos en los otros y cuando están llenos, apilables unos sobre otros mediante un giro de 180°, también sin tapa. Esto significa un enorme ahorro de espacio al almacenar y transportar contenedores vacíos.
Cajas Fix de medidas europeas:
  • De polipropileno de medidas europeas (dimensión básica 600x400 mm). Tres alturas apilables entre sí.
    • Sus excelentes cualidades técnicas de manutención convierten a la caja Euro-Fix de medidas europeas en un contenedor económico para el transporte y la preparación de pedidos.
Accesorios:
  • Tapa con asa abierta colocada externamente (sin pérdida de volumen). Se adapta a todos los tipos. Apilable por separado, lo que ahorra espacio. Guías de apilado para un sostén seguro de las cajas apiladas. Ranuras para flejado para una colocación segura de flejes en cajas apiladas.

Cajas Fix FB:

Caja fija FB 600:
  • Polietileno.
    • Gran capacidad de carga, resistente, con asas en el borde de apilado.
    • Contenedores para transporte en tren y camión.
    • También apilables cuando están cerrados.
    • Dimensiones exteriores: 600x400x250 mm.
    • Tapa para caja fija FB 600 con esquinas de apilado.
Caja fija 603:
  • Polipropileno.
    • Asas abiertas en los frontales.
    • Sin tapa.
    • Dimensiones exteriores: 597x397x300 mm.
Caja fija 604:
  • Polipropileno.
    • Este modelo también se adapta a los europalets de 1.200x800 mm.
    • Las asas abiertas en ambos frontales facilitan el manejo.
    • También apilables con tapa.
    • Dimensiones exteriores: 600x400x350 mm.
    • Tapa para caja FB 604 con esquinas de apilado.
Caja fija FB 530:
  • Polipropileno.
    • Asas concoidales.
    • Adecuadas para europalets.
    • Dimensiones exteriores: 540x320x170 mm.
Caja fija FB 601:
  • Polipropileno.
    • Asas concoidales en los frontales, integradas en el borde de apilado.
    • Adecuadas para europalets.
    • Dimensiones exteriores arriba: 585x375x200 mm.
    • Tapa para caja fija FB 601 con esquinas de apilado.
Caja fija FB 650:
  • Polipropileno.
    • Especialmente adecuada para transportar artículos voluminosos con peso propio relativamente pequeño.
    • Dimensiones exteriores arriba: 650x500x150 mm.

Contenedores cónicos de preparación de pedidos y transporte Poolbox®:

KS 18:
  • Polipropileno, con espacio para etiquetas de 110x60 mm a ambos lados, en el borde, para codificar y rotular, paredes interiores lisas.
    • Dimensiones exteriores arriba/abajo: 775/655x535/415x315 mm.
    • Tapa para KS 18 con ranuras.
KS 51/KS 52:
  • Polipropileno, para el uso sobre vías de rodillos, cintas transportadoras, para la preparación de pedidos, el transporte y el envío.
    • Opción de alojamiento para etiquetas con códigos en el borde y en los laterales, cerca de la base.
    • Las cajas siguen siendo apilables con tapa y flejas, y se pueden encintar en conjunto con flejes sobre la pila.
    • También con clavijas y barras de codificación.
    • Acabado estándar sin clavija de codificación.
    • Otros colores bajo pedido.
    • Dimensiones exteriores:
    • K 51: 500/435x360/275x123 mm.
    • K 52: 500/440x360/275x253 mm.
    • Tapa para KS 51/KS 52.
Poolbox®:
  • Polipropileno.
    • Contenedor de transporte cónico con tapa bloqueable, apto para conveyors en cualquier posición.
    • Protegido contra el polvo y salpicaduras de agua, manipulación segura gracias a las asas ergonómicas, posibilidad de precintado.
    • Areas para adherir etiquetas o ubicaciones para documento en la tapa y en la caja.
    • Se pueden acoplar a europalets.
    • Color: azul (RAL 5012), otros colores bajo pedido.
    • Dimensiones exteriores: 600x400x320 mm.
    • Tapa para Poolbox® con asa abierta situada en el exterior (sin pérdida de volumen), color azul (RAL 2012).

Grandes contenedores y palets.

Grandes contenedores de plástico:

Contenedores KB, KBR y KBF:
  • Polietileno inyectado de una sola pieza. Superficies interiores completamente lisas. Los contenedores son apilables. El diseño especial de los ángulos en la base evita que se deslicen lateralmente en la pila. La base resistente, que también se suministra con ruedas, es óptima para manipular con dispositivos de elevación con patines. Color de series gris.
    • Estos grandes contenedores están especialmente concebidos para la industria textil, lavanderías, empresas de limpieza químicas y el sector de la alimentación y la venta al por mayor.
KB 9:
  • Laterales perforados en el tercio superior y en la base. Base fija.
    • Dimensiones exteriores: 1.000x630x580 mm.
    • Dimensiones interiores: 930x580x505 mm.
    • Capacidad: 290 I.
    • Capacidad de carga individual: 300 kg.
    • Capacidad de carga apilados: 1.500 kg.
KBR 9:
  • Laterales perforados en el tercio superior y en la base, 2 ruedas orientables y 2 fijas, Ø 100 mm, de caucho macizo.
    • Dimensiones exteriores: 1.000x630x700 mm.
    • Dimensiones interiores: 930x580x505 mm.
    • Capacidad: 290 I.
    • Capacidad de carga individual: 300 kg.
    • Capacidad de carga apilados: 1.500 kg.
KBF 9:
  • Paredes y base cerradas, con 4 pies de 80 mm de altura para elevar.
    • Dimensiones exteriores: 1.000x630x660 mm.
    • Dimensiones interiores: 925x570x505 mm.
    • Capacidad: 280 I.
    • Capacidad de carga individual: 300 kg.
    • Capacidad de carga apilados: 1.500 kg.
KB 10:
  • Paredes y base cerradas, base en forma de palet. Altura de elevación 100 mm, anchura de entrada 550x480 mm.
    • Dimensiones exteriores: 1.200x800x805 mm.
    • Dimensiones interiores: 1.100x730x645 mm.
    • Capacidad: 525 I.
    • Capacidad de carga individual: 500 kg.
    • Capacidad de carga apilados: 2.500 kg.
KBR 10:
  • Como KB 10, adicionalmente con 4 ruedas orientables, Ø 125 mm, de caucho macizo.
    • Dimensiones exteriores: 1.200x800x815 mm.
    • Dimensiones interiores: 1.100x730x645 mm.
    • Capacidad: 525 I.
    • Capacidad de carga individual: 500 kg.
    • Capacidad de carga apilados: 2.500 kg.

Grandes contenedores plegables y palets de plástico:

Contenedores plegables FKB:
  • Ligeros, seguros, resistentes, apilables, con tapa grande de toma y tapa giratoria/corredera para ahorrar espacio, embalaje ecológico de medidas europeas, plegables (vacíos, el volumen de almacenaje y transporte es reducido), alzables por todos los lados con horquillas elevadoras. Tapa grande de toma para una sencilla carga/descarga, componentes fáciles de cambiar, pero bien fijados para el transporte de vuelta. Si se desea, también cerrables y precintables y, por tanto, protegidos contra el robo.
    • El contenedor se ha concebido para el transporte de mercancías sueltas. No obstante, se puede utilizar para mercancías a granel, aunque depende de la densidad de la mercancía. El usuario será el que tendrá que verificar la idoneidad en cada caso.
FKB 12:
  • Dimensiones exteriores, plegado: 1.200x800x330 mm.
    • Peso en vacío: 40 kg.
    • Carga útil máx.: 500 kg.
    • Material: polipropileno gris.
FKB 08:
  • Dimensiones exteriores, plegado: 800x600x387 mm.
    • Peso en vacío: aprox. 25 kg.
    • Carga útil máx.: 300 kg.
    • Material: polipropileno negro y gris.
Palet LTS-P 815:
  • Los palets de polipropileno son muy adecuados para transportar piezas pesadas. La manutención de los palets almacenados en las estanterías se efectúa con dispositivos de manutención manuales o automáticos con horquillas telescópicas u horquillas fijas. Los palets LTS se pueden combinar con contenedores MF, LTF, LTS, KLT y cajas Euro-Fix de medidas europeas. Los palets pueden apilarse con facilidad tanto si están vacíos como cargados.
    • Preparados para el transporte en tramos de manutención, como cintas de rodillos, transportadores por cadena, gracias a los patines adecuados.
    • Material: polipropileno amarillo.
Palets de plástico:
  • Con 3 patines longitudinales, compatibles con las cajas de plástico de medidas europeas. Gracias a su peso propio mínimo y a su altura reducida son especialmente apropiados para ser reutilizados.
    • Capacidad de carga dinámica: 1.000 kg; estática: 4.000 kg.
    • Material: PE regenerado negro.
    • Acabados para estanterías y conductivos (descarga electrostática) bajo pedido.

Contenedores y soportes de gran carga para sustancias peligrosas.

  • Contenedores autorizados e identificados para transportar sustancias peligrosas.
  • El instituto europeo de embalajes ha comprobado y autorizado los contenedores de sustancias peligrosas como embalaje exterior para sustancias peligrosas de los grupos de embalaje I, II y III (sólo en combinación con tapa y flejado, con cintas o con grapas integrados en la tapa).
  • Estos cumplen las recomendaciones de las Naciones Unidas (UN), el reglamento para transporte internacional por ferrocarril de sustancias peligrosas (RID), el convenio internacional de tráfico marítimo (Código IMDG) y el convenio europeo sobre transporte internacional de sustancias peligrosas por carretera (Acuerdo ADR).
  • Asimismo, cumple con los reglamentos internacionales para sustancias peligrosas para transporte por carretera (GGVS), por ferrocarril (GGVE) y por mar (GGVE) y están convenientemente identificados.
  • Bajo pedido, desarrollamos y fabricamos también contenedores económicos para sustancias peligrosas en medidas especiales según sus necesidades específicas.

Contenedores de gran carga para sustancias peligrosas:

  • Los contenedores de gran carga para sustancias peligrosas sirven para transportar y almacenar sustancias explosivas. Se utilizan, por ejemplo, para transportar dispositivos de seguridad y sistemas de sujeción de personas en vehículos.
    • Los contenedores de gran carga para sustancias peligrosas de SSI SCHÄFER cumplen, por supuesto, todos los reglamentos pertinentes de la ley sobre transporte de sustancias peligrosas. Han superado los ensayos de caída e incendio de reconocidos organismos de verificación y están autorizados para el transporte de materias peligrosas por carretera y ferrocarril.

Contenedores de transporte apilables.

  • La rentabilidad de los sistemas de palets y contenedores de SSI SCHÄFER es válida tanto en la preparación de producción, el almacenaje de expedición, la preparación de pedidos o el transporte interno y externo. Almacenar mercancías optimizando el espacio, disponerlas de manera compacta y clara, transportarlas ahorrando tiempo y con el mínimo gasto son nuestras máximas.
  • Podemos desarrollar contendores apilables de chapa de acero de dimensiones especiales y fabricarlos a un precio razonable.

Contenedores de transporte apilables de chapa de acero:

  • Chapa de acero para el transporte y almacenamiento de mercancías pesadas, por ejemplo, material macizo, piezas de fundición o forjadas.
    • Las paredes muy comprimidas con bordes angulares garantizan gran capacidad de carga.
    • Base con gran capacidad de carga.
    • Los pies reforzados y las sólidas esquinas de apilado proporcionan pilas estables.
    • Medidas especiales bajo pedido.
Contenedores apilables:
  • Contenedores de transporte apilables con paredes fijas y tapa. Las paredes muy comprimidas con bordes angulares garantizan gran capacidad de carga con un peso propio escaso. Los pies reforzados y las sólidas esquinas de apilado proporcionan pilas estables.
    • Grosor de la base: 2 mm.
    • Altura de elevación: 105 mm.
Contenedores apilables S:
  • Contenedores de transporte apilables para el transporte y almacenamiento de mercancías pesadas, por ejemplo, material macizo, piezas de fundición o forjadas. Los bordes superiores de los laterales tienen perfil de tubo reforzado. Además, tienen molduras de apilado alrededor, bases resistentes, pies sólidos y esquinas muy fuertes con cantos.
    • Grosor de la base: 2 mm.
    • Altura de elevación: 100 mm.
Contenedores apilables SG:
  • Robustos y resistentes con entradas para horquilla y esquinas de enganche muy anchas.
    • Para piezas calientes, pueden suministrarse con acabado perforado.
    • Grosor de la base: 2 mm.
    • Altura de elevación: 120 ó 150 mm.

Contenedores Lager-Fix y paleta-contenedor metálico de rejilla:

Contenedores Lager-Fix:
  • El principio y la forma de este tipo de contenedor son iguales que los de las acreditadas cajas de almacenamiento a la vista. La abertura para ver y tomar material es grande y se conserva incluso en la pila. Por ello, este contenedor también se utiliza en la provisión de material en cadena de producción.
    • El borde de apilado en tres lados permite apilar hasta 6 unidades. Pueden apilarse contenedores de diferente tamaño. Los bordes angulares y las partes muy comprimidas garantizan su gran capacidad de carga. Grosor de la base 2 mm, altura de elevación 100 mm.
Paleta-contenedor metálico de rejilla, de media altura:
  • Apilable con el europalet estándar según normas DIN 15 155. Carga interior: 1.000 kg, pilas de 5, se acopla a pies y a bastidores del europalet estándar según normas DIN 15 155, una pared longitudinal totalmente abatible, con base de acero unidas con acanaladuras o con base de madera.
Paleta-contenedor metálico con rejilla:
  • Europalet estándar (según DIN 15 155). El bastidor está formado por un perfil de acero angular según DIN 1029. Las paredes son de rejilla electrosoldada de 50x50x4,6 mm. Todos los cruces llevan soldaduras por puntos. Una pared longitudinal está subdividida en tapas de carga abatibles, que se pueden girar 180° alrededor de una barra horizontal soldada y se sujetan a los puntales con cierres a impulso de muelle. También se suministran otros colores bajo pedido.

Contenedores metálicos de rejilla, contenedores apilables con montantes y palets planos de acero:

Contenedores metálicos de rejilla:
  • Construcción de acero angular. Paredes hechas de rejilla de 50x50x4,6 mm. Los cruces llevan soldaduras por puntos. Base de chapa de acero galvanizado o de tablillas de 25 mm de grosor. Altura de elevación: 100 mm. Anchura de entrada: 750 mm. Grosor de ángulo: 40/40/4 mm. Carga interior: 1.000 kg. Carga en la pila hasta 6 unidades.
    • A partir de una cantidad mínima de pedido de 100 unidades, se pueden suministrar con dimensiones básicas de 1.200x800 mm y también con pies de contenedor metálico de rejilla Pool.
Contenedores apilables con montantes:
  • Las piezas para producción y montaje de grandes dimensiones que sobrepasan el volumen de los contenedores pueden almacenarse y transportarse con facilidad con el sólido contenedor apilable con montantes. Puntales de tubo cuadrado 50x50x3 mm con ángulos de apilado soldados. Bastidor de la base con perfil en U 80. La base se refuerza con molduras muy fuertes.
Palets planos de acero:
  • El palet de 4 entradas tiene una base fuerte con molduras y 2 ó 3 patines de chapa de acero, apuntalados con perfiles de caja. Con patines planos para el apilado alternativo.

Altillos de almacenaje y altillos de estantería.

Para más información, ver catálogo.

  • Una solución doblemente práctica: altillos de almacenaje y altillos de estantería SSI SCHÄFER para trabajar y almacenar, ya que con nuestros sistemas de estanterías variados dispondrá de un método de almacenamiento y trabajo al mismo tiempo.
  • Con estructuras de varios pisos, los altillos independientes y los altillos con estanterías doblan el espacio de almacenaje en la misma superficie. Los sistemas de altillo de perfil de acero laminado en frío o en caliente permiten un montaje seguro y fácil.
  • SSI SCHÄFER concibe altillos adaptados para todo tipo de cargas en función de cada necesidad y que pueden ampliarse tanto a lo largo como a lo ancho.
Altillos de almacenaje:
  • Con los altillos independientes puede doblar sus superficies de almacenamiento. Las posibilidades de combinación son casi ilimitadas. En función de las necesidades, se pueden diseñar diferentes medidas de trama, perfiles de puntales y revestimientos. Por supuesto, también es posible una forma constructiva de varios pisos.
Altillos de estantería:
  • En el caso de los altillos de estantería se pueden construir o bien pasillos de altillos entre las hileras de estanterías o superficies de altillos completas sobre las instalaciones de estanterías. Esta forma constructiva es típica en todos los lugares donde predominan las tareas de preparación de pedidos y donde se necesitan, adicionalmente, instalaciones técnicas de transporte. La ventaja está en que se pueden utilizar diferentes sistemas de estanterías como sistemas de soporte, ya sean sistemas de paneles, estanterías continuas o estanterías para palets.
Montaje del sistema de altillos:
  • Revestimiento de altillo en función de la aplicación con emparrillado, contrachapado o madera de haya con o sin revestimiento antideslizante. Cara inferior con acabado de madera o pintada en blanco.
    • Los dispositivos de protección contra humos se fabrican de acuerdo con las normativa locales.
    • Instalaciones de ventilación para altillos con estanterías con varios acabados, según los requerimientos de las tareas de carga y recogida.
    • La seguridad en los altillos empieza por los accesos con escaleras y acaba con las puertas de las barandillas.
    • Los altillos que soportan cargas elevadas por los que incluso pueden circular carretillas elevadoras son una especialidad de SSI SCHÄFER.
Sistemas de altillos:
  • Apoyos de tubo cuadrado con placas base 200x200 mm soldadas, ancladas al suelo.
    • Perfiles de soporte de acero de calidad de perfil laminado en frío, muy resistente, con agujeros de sistema para el montaje individualizado.
    • Revestimiento de altillo de contrachapado de compactación superior, 38 mm de grosor, V20 E1, machihembrado. Acabado natural a ambos lados.
    • Deformación admisible bajo carga máximo I/300.
    • Cálculo según normas DIN, FEM y BGR 234 (hasta ahora ZH 1/428).
    • Barandilla de tubo con zócalo incorporado.
Revestimientos de altillos:
Revestimientos de altillos de contrachapado:
  • Los revestimientos de altillos de contrachapado se pueden utilizar en un amplio campo de aplicaciones en diversos diseños. Superficies al natural, templadas en aceite o antideslizantes.
    • De compactación normal o superior, para clase antiincendios B1 ó B2, machihembrados o como tablero superpuesto. Grosor de tablero: 30 ó 38 mm.
Emparrillados, tableros Multiplex y revestimientos de PVC:
  • Para requisitos especiales disponemos de soluciones especiales. Las rejillas metálicas son necesarias, o bien por motivos técnicos contra incendios o para la ventilación. Para cargas extremadamente elevadas y una vida útil larga, las placas Multiplex son la solución adecuada.
    • Revestimientos conductivos o revestimientos con nudos de PVC para una gran comodidad en lugares de trabajo continuos.
Barandillas y lugares de expedición:
  • Las barandillas de altillos están construidas de forma muy estable y se diseñan, básicamente, con pasamanos, barra acodada y rodapié de chapa.
    • Los lugares de expedición con cadenas de cierre son soluciones sencillas pero altamente recomendables por motivos de seguridad.
    • Las puertas correderas se colocan sólo en lugares de expedición poco utilizados.
    • Las esclusas de barandilla suponen una protección óptima de las personas durante la expedición de las mercancías a transportar. La barandilla siempre impide la caída de las personas, sea cual sea su posición.
Escaleras y barandillas de escaleras:
  • Escaleras según normas para instalaciones de altillos de estanterías de varios pisos garantizan una subida y bajada segura y sin esfuerzo, y son muy estables. En este caso, se cumplen las normas DIN 24 530 (escaleras de acero). Todos los peldaños están limitados por zancas y atornillados a las mismas, y no tiene salientes. En función de la altura del altillo, serán necesarios descansillos intermedios adicionales.
    • Peldaños de escaleras de chapa estriada, alternativamente de emparrillado.
    • Los pasamanos de las escaleras se construyen en tubo continuo.
    • Solución de barandillas pensadas hasta en el último detalle, incluso en la unión de la barandilla de escalera con la barandilla del altillo.
Instalaciones de Iluminación:
  • Normativa BGR 234 (hasta ahora ZH 1/428) para una iluminación suficiente y que no deslumbre.
    • La integración en la construcción de soporte protege contra daños por golpes.
    • Montaje transversal respecto a la dirección del pasillo que emplea un espacio situado por encima del último compartimento de estantería y permite la visión sin impedimento de la mercancía.
    • Perfiles de soporte preparados para material de instalación estándar.
    • Lámparas compensadas.
    • Bajo pedido, planificamos e instalamos iluminación de emergencia y de señalización conforme a VDE 0108, así como DIN 4844 y DIN 5035 Parte 5.
Componentes:
  • Perfiles de soporte de lámparas LT:
    • Para el montaje debajo de revestimientos de altillos de madera.
    • Para montar bajo revestimientos de altillos de rejilla.
    • Superestructura par alojar las lámparas.
    • Tubo para cable de aluminio que incluye 2 anillos de retención y canillas finales.
    • Lámparas LK diseño compensado, tubos fluorescentes de 18 ó 25 V, 2 grapas de fijación y protección antideslumbramiento. Potencia: 18 ó 25 W.
    • Tubos fluorescentes LR. Potencia: 18 ó 25 W.

Instalaciones automáticas.

Para más información, ver catálogo.

Soluciones globales llave en mano de almacenaje y logística:
  • Un único proveedor.
    • Planificación y asesoramiento.
    • Administración de almacenes y sistemas de flujo de material.
    • Técnica de control.
    • Transelevadores y técnica de transporte de palets.
    • Servicio y mantenimiento.
Competencia en técnica de preparación de pedidos modular:
  • Técnica de transporte para piezas pequeñas.
    • Sistemas de preparación de pedidos automáticos.
    • Sistemas de manipulación.
    • Software logístico.
    • Servicio y mantenimiento.

Almacenes de gran altura para la instalación en naves o como instalaciones autoportantes:

  • Estanterías en altura para instalaciones de almacenaje controladas por ordenador. Tanto si se trata de almacenes para palets como de almacenes de piezas pequeñas automáticos mini-load® para instalar en naves o como estructuras autoportantes.
    • Gracias a la precisión hasta en el último detalle y una técnica bien estudiada, estamos en situación de realizar almacenes de palets de hasta 40 m y almacenes de piezas pequeñas (almacenes AKL) de hasta 30 m de altura.
    • Los almacenes los podemos realizar para instalarlos en una nave o como almacenes al aire libre. En el caso del tipo de instalación al aire libre, la estructura de las estanterías se monta sobre el hormigón al aire libre. Esta estantería, después, se equipa, directamente, con el cerramiento de fachada y cubierta. De esta manera, se consigue que el tiempo de realización sea muy corto, ya que no se necesita el tiempo previo para construir la nave. El revestimiento de la instalación se realiza paralelamente al montaje de la estantería (justo después de éste).
    • Los requisitos de estabilidad de un almacén de piezas pequeñas automático al aire libre son mayores, ya que tienen que cumplir con unas normas en cuanto al diseño muy estrictas, debido a las inclemencias externas como viento o nieve.

Almacenes de piezas pequeñas automáticos mini-load®:

  • El almacén de piezas pequeñas automático (AKL) trabaja según el principio "la mercancía va hacia el hombre". Todas las unidades del almacén llenas de piezas pequeñas se manejan mecánicamente a través de un sistema electrónico y son sacadas de la estantería por transelevadores automáticos sin conductor y son puestas en el lugar de preparación de pedidos o en tramos de transporte.
    • Mientras trabaja el transelevador, el trabajador puede preparar pedidos de las unidades puestas a disposición. Así, se evitan los largos tramos de recogida de estanterías y se acaba con el improductivo trabajo de búsqueda. Los transelevadores utilizados en función de las necesidades de cada caso se dotan con unidades para la técnica de elevación, extracción y manipulación con pinzas. Un sólo transelevador se puede equipar con varias de estas técnicas de trabajo. Esto aumenta el rendimiento del aparato enormemente y ahorra gastos.
    • Como los mini-load® (almacenes de piezas pequeñas automáticos) se planifican según los datos  de tolerancia más exigentes en construcción de estanterías, cumplen con los requisitos más grandes en cuanto a la exactitud de fabricación. Se planifican para el almacenaje de una sola posición o multiposición, como sistemas de paneles o almacenes de carriles. De esta forma, la instalación se puede realizar tanto en naves como al aire libre. En nuestra lista de referencias, contamos con los sistemas más diversos instalados para los más diversos sectores.

Mobiliario.

Para más información, ver catálogo.

- Sistemas para oficinas:

  • SSI SCHÄFER le ofrece un amplio programa completo de sistemas para oficinas modulares y funcionales para las aplicaciones más diversas.
    • Las sistemas se han concebido desde puntos de vista ergonómicos, son estables y cumplen con las normas sobre trabajo de la UE, así como con la normativa sobre puestos de trabajo con tecnologías de la información.
    • La decoración de las superficies, muy adecuada, las geometrías muy variadas y los accesorios adaptados le ofrecen amplias posibilidades de elección y una configuración ilimitada. SSI SCHÄFER utiliza, como siempre, el acreditado perfil de acero. Sus convincentes ventajas son: variedad, robustez y durabilidad.
    • Nuestros sistemas de muebles para oficina de alta calidad están respaldados por un amplio servicio: asesoramiento técnico, planificación de espacios individualizada y organización del lugar de trabajo mediante dibujos CAD, así como completo servicio de montaje por parte de personal especializado.
Mobiliario:
  • Sistemas de mesas.
    • Armarios.
    • Sistemas de cubiertas.
    • Sillas y sillones.

Sistemas de eliminación de residuos:

Cubos de basura:
  • Los sistemas modernos de eliminación de residuos deben ser seguros, fiables y duraderos.
    • En todo el mundo, se encarga la técnica de eliminación de residuos y reciclaje a los especialistas de SSI SCHÄFER cuando se trata de devolver a la cadena medioambiental materiales reciclables y de recoger residuos con eficacia por medio de sistemas de eliminación acreditados.
    • En colaboración con las empresas de eliminación de residuos estatales o privadas, así como gracias a innumerables usos de la práctica, hemos desarrollado un programa para la técnica de eliminación de residuos que da una respuesta adecuada a casi todas las demandas.
    • SSI SCHÄFER ha creado la base de un reciclaje higiénico y cómodo, y contribuye, así, a tratar los materiales con conciencia y a cuidar el medioambiente.
    • Mediante nuestros efectivos sistemas de recogida, ofrecemos soluciones ecológicas y económicas acordes con nuestros tiempos.
Tipos:
  • Eliminación de basuras.
    • Recogida de papel.
    • Recogida de cristal.
    • Recogida de basura biológica.
    • Recogida de LVP.
    • Recogida de basura industrial.
    • Recogida de sustancias peligrosas.
    • Maquinaria auxiliar y especial.

Sistemas de manipulación.

Para más información, ver catálogo.

  • Los sistemas de manipulación de cubetas y documentos garantizan un rápido flujo de material dentro de su almacén y aumentan considerablemente la productividad.
  • Los rendimientos elevados, el procesamiento fiable de pedidos y el transporte racionalizado representan factores integrales para el éxito económico de su empresa.

Sistemas de manipulación de cubetas:

  • La provisión y preparación exacta de cubetas facilita el procesamiento rápido de pedidos.
    • Los sistemas de manipulación automática de cubetas de SSI SCHÄFER PEEM procesan cada uno de los pasos del tratamiento de las mismas a la velocidad exacta para que el flujo del almacén obtenga su máximo rendimiento.
    • Desapilar, vaciar, poner tapas y proporcionar las cubetas en las áreas de expedición, todo ello con máxima precisión. La manipulación automática de cubetas perfecciona el rápido flujo de material y aumenta considerablemente la productividad.
Ventajas:
  • Altamente flexibles gracias a la extensibilidad modular e integración en casi todos los sistemas de manutención conocidos.
    • Estructura modular de aluminio.
Extensa gama de productos:
  • Máquinas apiladoras de cubetas.
    • Máquinas desapiladoras de cubetas.
    • Dispositivos de vaciado de cubetas.
    • Dispositivos de giro de cubetas.
    • Máquinas tapadoras de cubetas.
    • Máquinas desapiladoras de tapas.

Sistemas de manipulación de documentos:

  • Complementos adaptados al sistema manteniendo los rendimientos. Nuestros sistemas de manipulación de documentos se emplean para completar las tareas a procesar en un almacén de preparación de pedidos, ya sea parcial o totalmente automatizado, y también pueden ser combinados con instalaciones existentes.
    • Estos sistemas asumen las funciones de lanzamiento automático del pedido y de inserción puntual de facturas, así como el direccionamiento y/o la identificación de todo el material a enviar.
Características y ventajas:
  • Integración flexible en casi todos los sistemas de transporte conocidos gracias a su estudiado diseño como complemento.
    • Máxima productividad por la automatización de las actividades monótonas que requieren mucho tiempo.
    • Extremadamente económicos gracias al envío justo a tiempo de los archivos de impresión.
    • Alta y constante calidad gracias a los procesos mecanizados.
    • Elevadas tasas de rendimiento por el procesamiento automatizado de los pedidos.
    • Sustitución de actividades monótonas y manuales por procesos automatizados.
    • Mantenimiento especialmente sencillo gracias al diseño modular que permite un fácil acceso a los diferentes elementos integrados.
    • Funcionamiento silencioso y uso de energía adaptado a la demanda.
Gama de productos:
  • Inserción automática de documentos en las cubetas.
    • Identificación automática de cubetas.
    • Etiquetado automático del precio.
    • Inserción de etiquetas (etiquetas, inkjet).
    • Inserción automática de facturas y abonos.
    • Manipulación automática de etiquetas de dirección.
    • Unidades de inserción de catálogos.

Sistemas de manutención.

Para más información, ver catálogo.

  • Los sistemas innovadores de manutención de SSI SCHÄFER PEEM se distinguen por su flexibilidad de aplicación. Cartones y cubetas de cualquier tamaño a partir de una longitud de base de 180 mm llegan rápidamente a su destino. El alto grado de rendimiento y de capacidad de desvío (hasta 6.000 unidades/hora) en el área de clasificación asegura un procesamiento eficaz de pedidos.
  • Las inteligentes soluciones logísticas facilitan el flujo continuo de cubetas (por ejemplo, al separar la entrada de mercancía y la preparación).
Ventajas:
  • Elevada productividad y eficacia gracias a altos rendimientos, fiables tecnologías y variadas posibilidades de uso (sistema de manutención para cubetas y cartones).
    • Estructura de sistema simple y modular.
    • Funcionamiento altamente silencioso.
    • Alto grado de productividad debido a las más modernas tecnologías de producción.
    • Mantenimiento fácil.
Características:
  • Nuestras tecnologías innovadoras y soluciones de vanguardia  fortalecen su papel de líder en el ámbito de procesamiento de pedidos.
    • Aplicación flexible de la tecnología Driveroll en vías de altura reducida, curvas aptas para acumulaciones, etc.
    • Estructura modular de todos los componentes (por ejemplo, soportes, puentes, tramos accionados de curvas).
    • Partes laterales uniformes.
    • Duración extremamente prolongada gracias a la utilización de componentes avanzados, como las correas Poly-V en lugar de las habituales correas redondas.
    • Fabricación de componentes utilizando las más modernas tecnologías de producción.
    • Alta estabilidad y fácil mantenimiento del sistema gracias al empleo de rodillos sin ejes con transmisión de fuerza a través de clips.
    • Movimientos sistemáticos dentro del almacén. Transporte fiable, rápido y silencioso de sus productos. La perfecta sintonía entre los componentes de transporte garantiza un alto grado de flexibilidad.
    • Nueva concepción, ampliación o modificación - no existen límites en posibilidades.
    • La tecnología revolucionaria Driveroll facilita el transporte de bultos de 50 kg.
    • Realización de vías a altura reducida. Borde superior del sistema de manutención: 130 mm.
    • Realización económica de vías de conexión.
    • Rodillos motor accionados sin co-accionamientos susceptibles a fallos.
    • Aplicación de vías transportadoras en el áre Low-Noise hasta 58 dBA.
    • Utilización en curvas de rodillos accionados que las convierten en aptas para acumulaciones y tramos elevables.
    • Concepción inteligente, diseño sofisticado hasta el último detalle y tecnología de vanguardia.
    • Firme perfil lateral en C° para el sistema de manutención.
    • Perfil uniforme para vías de rodillos y cintas transportadoras.
    • Espacio interior del perfil aprovechable con canal pasa-cables.
    • Barra de separación integrada en el perfil para la protección eléctrica de la líneas de datos.
    • Barandilla flexible sujetada sobre el perfil de las vías.
    • Aspecto elegante, homogéneo y uniforme de todos los elementos de transporte.
    • Borde redondeado y ergonómico.
    • Cubierta del borde exterior mediante un perfil plástico resistente ergonómico.
    • Fácil acceso para mantenimiento incluso durante la operación.
    • Gestión extremamente sencilla de los repuestos.

Hihg Speed Roller Switch RSW6000:

  • Estación de inserción y desvío con rodillos de aceleración, accionados por correas y montados sobre soportes de rodillos móviles.
    • Cada unidad de transporte es identificada y controlada individualmente por sensores.
    • Transporte fiable aun a altas velocidades por desviación de 45° ó 30°.
    • Transporte suave gracias a curvas sinusoidales de desvío.
    • Alto rendimiento de desvío hasta 6.000 contenedores/hora gracias a rodillos con revestimiento PUR.
    • Desviador - con desvío a la derecha o izquierda.
    • Desgaste mínimo gracias al accionamiento central de la correa.
    • El accionamiento propio evita cualquier deslizamiento.

Sistemas de preparación de pedidos.

Para más información, ver catálogo.

Automáticos.

  • Los sistemas de preparación de pedidos SSI SCHÄFER PEEM manejan pedidos complejos de forma completamente automática, fiable y en breve tiempo. La preparación de pedidos de alta velocidad, manteniendo un alto nivel de calidad incluso en puntas de trabajo, garantiza la más alta productividad y el óptimo flujo de material en su almacén.
  • Nuestros sistemas permiten la combinación con cualquier tipo de producto y surtido de mercancía en uso. Los sistemas de preparación automática de pedidos están en perfecta sintonía con las vías transportadoras y otros componentes fabricados por nuestra empresa. Gracias a nuestros profundos análisis de datos podemos ofrecer sistemas de preparación óptimamente adaptados a sus necesidades y averiguar los potenciales de optimización existentes en su almacén.
Ventajas:
  • Alta productividad en puntas de trabajo.
    • Alta rentabilidad gracias a la eliminación de actividades de preparación manuales y costosas.
    • Calidad permanente y fiabilidad garantizada incluso en puntas de trabajo.
    • Optimo aprovechamiento de espacio gracias a la alta densidad de productos.
    • Mantenimiento especialmente sencillo gracias a la flexibilidad de ajustes de los canales.
    • Fácil integración en cualquier sistema existente.
    • Optimas posibilidades de ampliación gracias al diseño modular.
Gama de productos:
  • Alto grado de rendimiento y de productividad gracias a sistemas que cumplen óptimamente los requerimientos de nuestros clientes. Teniendo en cuenta el tipo y la rotación correspondiente de sus productos, elaboramos un solución adecuada a sus necesidades.
    • Para alta rotación: de 50 a 350 unidades/artículo/día:
    • S-Pemat: canales rectos e inclinados a un nivel.
    • Multi-Pemat: canales rectos e inclinados a dos niveles por cada lado de módulo para productos de mayor peso.
    • Para media rotación: de 5 a 50 unidades/artículos/día:
    • SFC-Pemat: canales rectos e inclinados a un nivel, control para como máximo 8 canales de productos.
    • MFC-Pemat: canales rectos e inclinados a dos niveles por cada lado de módulo y control de canal para como máximo 8 canales de producto.
    • K-Pemat: estantería dinámica de preparación con canales de productos curvados o rectos a la salida y expulsores de gravedad accionados por aire comprimido.
    • Para baja rotación: menos de 5 unidades/artículos/día:
    • L-Pemat: fondos de chapa de acero con una inclinación de aprox. 30° subdivididos en canales de productos de aprox. 0,6 ó 1 m de longitud y expulsores de gravedad regulables accionados por aire comprimido.

Sin papel.

  • El Pick-by-Light de SSI SCHÄFER PEEM es un sistema de preparación de pedidos semi-automático sin papel. Gracias a la combinación del Pick-by-Light con nuestros sistemas de transporte y el fiable programa de control de flujo de materiales Convey 2005, se obtiene una optimización de los procesos, así como una reducción de los costes de gestión de almacén. El software es parametrizable, con lo cual se puede adaptar fácilmente a las necesidades de los clientes. Se puede utilizar en combinación con sistemas software de SSI SCHÄFER PEEM y el sistema Convey 2005 o como sistema guía de preparación de pedidos separado dentro de un sistema de gestión de almacén ya existente.
  • El Pick-by-Light de SSI SCHÄFER PEEM permite su integración en procesos y estrategias de preparación existentes o futuros. Pick-by-Light/Multi-Light permite su fácil implementación en las siguientes áreas del almacén:
    • Estanterías dinámicas.
    • Estanterías estáticas.
    • Estanterías de palets.
Ventajas:
  • Fácil manejo.
    • Flexible procesamiento de pedidos on-line.
    • Gestión exacta de existencias on-line.
    • Reducción de los recorridos durante la preparación de pedidos.
    • Preparación de pedidos sin papel.
    • Máxima fiabilidad de la entrega.
    • Fiable guiado de los operarios.
    • Control de movimiento de existencias gracias a la función de inventario.
    • Alto grado de disponibilidad gracias a la auto verificación del hardware.
    • Aumento del rendimiento a través del sistema Pick-by-Light en combinación con el sistema de transporte y el programa de control de flujo de materiales.
    • Seguimiento transparente de pedidos.
    • Fácil mantenimiento.
    • Necesidad mínima de formación gracias a un manejo fácil y seguro.
Opciones:
Luces adicionales:
  • Existe la posibilidad de instalar luces de pasillo o bien de bloque en las áreas de preparación complejas.
    • Gracias a estas luces el preparador puede identificar rápidamente y desde lejos el siguiente pasillo activado o el bloque correspondiente en la calleja.
Interfaces/Control:
  • Existen las siguientes posibilidades de control:
    • Interface RS485 para el control directo de los Pick Faces y Mult-Lights. El procesamiento y el control con respecto al software se llevan a cabo completamente por el sistema superior (gestión de almacén, sistema de flujo de material, SPS, etc.).
    • Interface Ethernet a través del controlador de líneas con control integrado de los Pick Faces y Multi-Lights.
    • Interface PC a través de los métodos comunes de comunicación ODBC (base de datos a base de datos) o TCP/IP. Los pedidos de transporte son transmitidos del sistema de gestión de almacén superior o del sistema ERP hacia los PCs a través de esta interface donde se realiza el control de las zonas de preparación y el procesamiento de los pedidos. Después de haber realizado la confirmación, se retoman los mensajes correspondientes con posibles modificaciones de las cantidades. El control de los Pick Faces se realiza a través de una interface RS485.
    • Gestión de almacén. En relación con el sistema Pick-by-Light se puede adoptar la completa gestión de almacén. Se permite la aplicación del sistema de forma separada o en conexión con un sistema superior.

Pick-by-Light:

  • El sistema Pick-by-Light comprende los siguientes componentes:
    • Procesador de control con interface hacia el sistema superior (Host, sistema de gestión de almacén, etc.).
    • Controlador de línea (la cantidad depende del tamaño del sistema).
    • Un Pick Face por cada ubicación. El Pick Face se compone de un visualizador y una unidad operativa para informar al operario sobre las cantidades a preparar y confirmar la preparación realizada correspondientemente a través del pulsador luminoso. Dos pulsadores sirven para corregir las cantidades a retirar durante la preparación de pedidos (reducir y/o aumentar las cantidades) de acuerdo con los datos predefinidos para el pedido respectivo.
    • Las indicaciones del Pick Face están disponibles en tres variantes - verde rojo y bicolor. La variante bicolor facilita las siguientes funciones dentro de un área de preparación:
    • Procesamiento de dos pedidos al mismo tiempo por un único operario.
    • Procesamiento de dos pedidos de forma paralela por dos operarios.
    • Un punto intermitente indica el estado de auto verificación de funciones de los pulsadores, del display  y de los LEDs.
    • Fácil ampliación posterior mediante Pick Faces adicionales.

Multi-Light:

  • Al contrario del Pick-by-Light, el sistema Multi-Light, requiere solamente un Pick Face para la indicación de cantidades compartido por varías ubicaciones o canales. Bajo cada ubicación se instalan indicaciones luminosas Multi-Light o bien pulsadores de confirmación.
    • El display de 7 segmentos con tres dígitos visualiza en el Pick Face la cantidad a retirar.
    • El pulsador luminoso del estante o bien de confirmación indica al operario la ubicación inequívoca del producto a retirar.
    • Un Pick Face sirve para atender hasta 250 ubicaciones.
    • Tanto el Multi-Light como el Pick-by-Light están disponibles en rojo, verde o bicolor. La realización del inventario (dependiendo del Host) puede llevarse a cabo directamente en el Pick Face.
    • En caso de estaciones de preparación complejas, los operarios pueden localizar las distintas referencias gracias a la indicación luminosa de la siguiente ubicación de producto a retirar, optimizando así los recorridos.

Sistema Pick-by-Voice:

  • El sistema Pick-by-Voice guía al operador por la voz en sus tareas de realización de pedidos, un proceso que es relativamente nuevo en Europa. En comparación con el Pick-by-Light, tiene la ventaja de permitir el trabajo paralelo de varias personas en la misma zona de operación.
    • Procesamiento de pedidos on-line en conexión directa con la gestión de almacén.
    • Fácil acomodación y simple manejo.
    • Sistema guiado completamente por voz.
    • Flexibilidad en la asignación del personal.
    • Funcionamiento en combinación con terminales estándares de datos de radiofrecuencia gracias a la utilización de la tecnología normal de Spread Spectrum.

Transmisión por radiofrecuencia:

  • Preparación sin papel en almacenes grandes con alta diversidad de productos - fácil rápido y fiable gracias a la utilización de terminales de radiofrecuencia, tanto con terminales de mano como terminales fijamente montados sobre elevadoras apiladoras a base de una transmisión de radiofrecuencia de banda ancha (Spread Spectrum). Se ofrecen las siguientes posibilidades de aplicación:
    • Registro de entrada de mercancía.
    • Preparación (man-to-goods).
    • Inventario.
    • Transporte con elevadoras apiladoras.
    • Control de cargo.

Asistencia & soporte a clientes.

Para más información, ver catálogo.

  • Nuestro amplio servicio de asistencia y soporte a clientes ofrece seguridad 24 horas al día, 365 días al año, a nivel mundial.
  • Junto con nuestras centrales internacionales de servicio, nuestro equipo experimentado y altamente cualificado ofrece asistencia técnica rápida y profesional. A nivel mundial, cada sistema está conectado vía módem con el software y con el sistema de control de SSI SCHÄFER PEEM, 24 horas al día. Este servicio garantiza el funcionamiento global desde la parte mecánica al software, así como un servicio sistemático a largo plazo.
Hotline:
  • Soporte al cliente y disponibilidad de servicios 24 horas al día/365 días al año.
    • Tiempo de reacción hasta la contestación de llamada: máx. una hora.
    • Análisis por módem.
Inspección, mantenimiento & pedidos de volumen reducido:
  • Programación, organización y realización de intervenciones de servicio, inspecciones, mantenimiento (preventivo) y reparaciones in situ.
    • Montaje y puesta en marcha de diversos pedidos "de volumen reducido", como por ejemplo modificaciones de software, reestructuraciones y ampliaciones.
    • Intervenciones técnicas urgentes.
    • Realización de cursos de formación en mantenimiento para los clientes, in situ y en nuestra sede.
Servicio de repuestos:
  • Procesamiento y ejecución de pedidos de repuestos.
    • Preparación de listas individuales de repuestos, catálogos y paquetes de repuestos.
    • Organización y realización de reparaciones.
    • Gestión global de repuestos en cooperación con nuestras centrales internacionales de servicio.
Documentación:
  • Una amplia documentación en el idioma del cliente permite la máxima facilidad de uso, pone claridad en las cuestiones técnicas y, en consecuencia, aumenta la vida de su sistema logístico.
    • Redacción de documentaciones especificas para cada sistema.
    • Redacción de amplias documentaciones que contienen las instrucciones para el cliente.
Contrato de Asistencia Técnica:
  • Las prestaciones de servicio de SSI SCHÄFER PEEM están resumidas en un contrato de asistencia técnica. La firma de un contrato de asistencia técnica ofrece a nuestros clientes la posibilidad de una asistencia post-venta profesional, con el objetivo de minimizas los tiempos de paro y garantizar el funcionamiento continuo del sistema.
    • Los contratos de asistencia técnica para los sistemas de SSI SCHÄFER PEEM se pueden firmar en cualquier momento - por supuesto también después del vencimiento de los plazos de garantía.
    • Servicio Superior: mantenimiento preventivo con inspección; soporte vía hotline y mantenimiento preventivo a distancia para el software.
    • Service Premium: inspección y soporte vía hotline.
    • Service Básico: soporte vía hotline.

Software Logístico.

Para más información, ver catálogo.

  • Nuestro software es el elemento central de sus soluciones logísticas de futuro. Estructura modular, flexibilidad de aplicación y estabilidad comprobada constituyen los requerimientos primarios que cumplimos con nuestras soluciones y prestaciones.
  • El sistema de control y seguimiento de flujo de materiales Convey 2005 de SSI SCHÄFER PEEM es un sistema de control flexible y eficaz para gestionar procesos de preparación de pedidos altamente dinámicos.
  • Un software desarrollado con las tecnologías más avanzadas y experimentado con éxito, altamente configurable y parametrizable. Requisitos individuales de los clientes, modificaciones para sistemas específicos y ampliaciones de sus procesos logísticos se resuelven de manera sencilla - a nivel mundial, con velocidad y con soluciones adecuadas al mercado.
  • Gracias al concepto de sistema abierto, Convey 2005 se puede fácilmente integrar en soluciones de software existentes e interconectar con los correspondientes sistemas de gestión de almacén.
  • Las flexibles posibilidades de aplicación - desde pequeños sistemas de transporte hasta sistemas complejos a integrar con la gama completa de productos de SSI SCHÄFER - garantizan una solución óptima de los procesos logísticos.
Datos técnicos:
  • Ordenador central de flujo de materiales (sistema de ordenador simple o doble).
    • Sistema completo preinstalado (estructura rack).
    • Almacenamiento de datos con RAID 1 ó RAID 5e.
    • Sistema operativo Linux o IBM-AIX.
    • Arquitectura client-server.
    • Comunicación a través de redes TCP/IP.
    • Computadoras Client basadas en MS Windows.
    • Sistemas de base de datos Oracle.
    • Interfaz gráfica (Java).
    • Mantenimiento a distancia por conexión telefónica (módem, Access Router, VPN).

Convey 2005:

Características y ventajas:
  • Producto experimentado y fiable gracias a una multitud de soluciones de flujo de materiales instaladas.
    • Funcionamiento fiable en tiempo real para procesos altamente dinámicos de transporte y de preparación de pedidos.
    • Solución económica que permite reducir los costes logísticos utilizando módulos de software (principio modular) y tecnologías estándar.
    • Gran escalabilidad y flexibilidad de aplicación - se puede utilizar en áreas de almacén limitadas, así como en el contexto de sistemas globales complejos.
    • Soluciones adecuadas al mercado gracias a su permanente desarrollo.
    • Larga y demostrada experiencia en el análisis, la concepción y la realización de proyectos IT con Convey 2005.
    • Elevada calidad y fiabilidad con mantenimiento mínimo.
    • Altísima disponibilidad gracias a la redundancia.
    • Aplicabilidad mundial por sus capacidades multilenguaje (por ejemplo, caracteres japoneses, chinos, hebreos, cirílicos).
    • Simple uso de los menús a través de teclado, ratón o pantallas táctiles (touch screen).
    • Asistencia y soporte garantizados por el servicio de hotline 24 horas al día.
Funcionalidades:
  • Control integrado de todos los componentes del sistema de transporte.
    • Control de sistemas automáticos de preparación de pedidos (Pemat).
    • Control de sistemas de manipulación de documentos (inserción automática de notas de preparación, inserción de dirección e impresión de etiquetas).
    • Control de sistemas de clasificación y expedición.
    • Preparación de pedidos dinámica con Pick-by-Light y Multi-Light.
    • Pesaje de control - control de peso de las cubetas por áreas o por estaciones.
    • Preparación de pedidos y control a través de terminales RF con escáner integrado.
    • Comunicación on-line con los sistemas de gestión de almacén de SSI SCHÄFER u otros fabricantes.
    • Cálculo de volumen - división óptima de los pedidos entre las unidades de transporte.
    • Notificación de los datos de picking al sistema de gestión de almacén.
    • Gestión de pedidos, clientes, rutas y cubetas.
    • Archivo de los datos de los pedidos y compilación de amplias estadísticas.
    • Control de los pedidos (scanning del artículo para controlar contenido y totalidad) y corrección de los pedidos.
    • Gestión de usuarios con sistema de autorización configurable.
    • Sistema de monitorización central con indicación de eventos e información sobre usuarios activos.
    • Seguimiento de cubetas - registro exacto del movimiento de las cubetas en el sistema global.
    • Gestión de parámetros (parámetros de operación, dimensiones de estación...).
    • Guía del usuario estructurada, multilenguaje e intuitiva.
    • Gestión de las cubetas suministradas por cada cliente.
Las cookies nos permiten ofrecer nuestros servicios de forma más rápida y personalizada. Al acceder y continuar navegando en esta web acepta el uso de cookies. Para más información, lea nuestra Política de cookies
Aceptar
X

Suscríbete!

56.000 usuarios

ya reciben toda la actualidad de la
Arquitectura, Ingeniería y Construcción

SUSCRÍBETE
