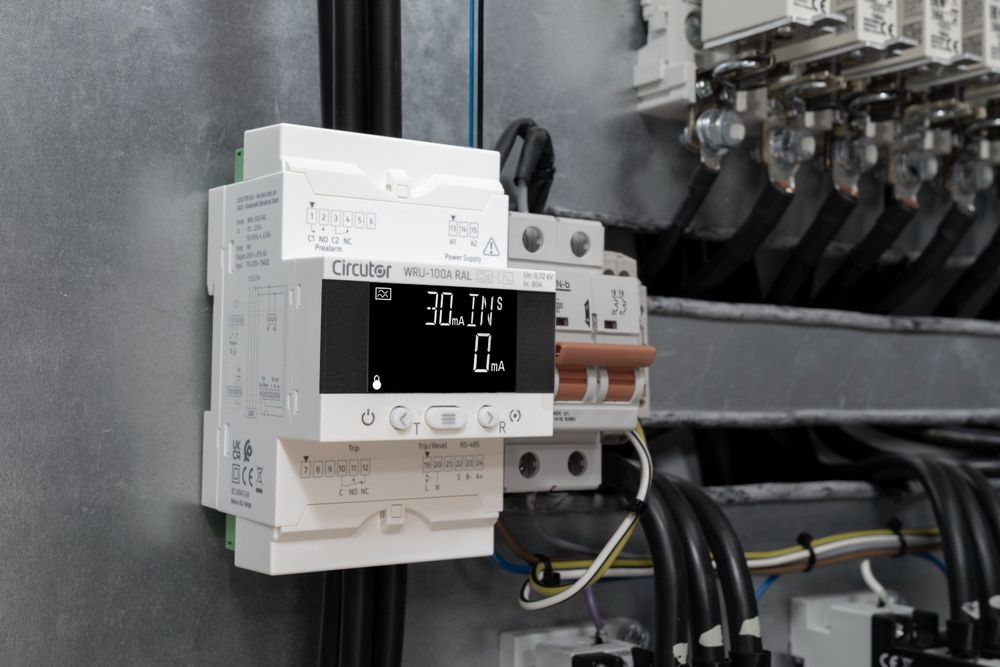

Circutor presenta el WRU-100A , un nuevo relé de protección y monitorización diferencial
tipo A ultrainmunizado , diseñado para cargas o circuitos de hasta 80 A. El equipo combina protección diferencial, monitorización de fugas y funciones de mantenimiento preventivo en una única solución, incorporando además un
transformador de corriente integrado de 25 mm de diámetro , que simplifica su instalación.
El WRU-100A responde a uno de los principales retos de la protección diferencial en instalaciones actuales: evitar desconexiones provocadas por fenómenos transitorios, armónicos y otras perturbaciones que pueden generar corrientes de fuga sin que exista necesariamente un defecto que requiera el disparo de la protección.
Su sistema
ultrainmunizado incorpora tres características orientadas a minimizar estas actuaciones no deseadas. Por un lado, ofrece inmunidad frente a transitorios de la red, incluidos fenómenos asociados a tormentas eléctricas. Por otro, incorpora un filtrado mejorado de la respuesta en frecuencia para minimizar el efecto de las fugas a altas frecuencias y los armónicos. Finalmente, establece un margen de disparo situado entre el
85 % y el 100 % de la sensibilidad ajustada , frente al comportamiento de diferenciales no inmunizados, que pueden comenzar a disparar a partir del 50 %. Estas prestaciones resultan especialmente relevantes en instalaciones donde la continuidad del suministro es crítica y donde las cargas conectadas incorporan electrónica de potencia.
Monitorización para anticiparse a las incidencias El nuevo
WRU-100A permite monitorizar la corriente diferencial en tiempo real , proporcionando información que facilita el seguimiento de la evolución de las fugas y ayuda a detectar posibles problemas antes de que provoquen una desconexión.
El dispositivo incorpora una función de
prealarma ajustable entre el 20 % y el 100 % de la sensibilidad de disparo , lo que permite establecer un umbral de aviso personalizado y realizar tareas de mantenimiento preventivo antes de alcanzar el punto de actuación de la protección.
Además, el equipo registra el valor de corriente de fuga asociado al momento del disparo. Esta información facilita el diagnóstico posterior y permite conocer con mayor precisión las condiciones que han provocado la actuación de la protección. El display también muestra la corriente diferencial en tiempo real y utiliza diferentes estados de retroiluminación para facilitar la identificación del modo de funcionamiento, incluyendo una señalización específica cuando se produce un disparo.
El equipo dispone de un
canal RS-485 con protocolo Modbus RTU , que permite comunicar el relé con un sistema SCADA y visualizar remotamente la corriente de fuga.
