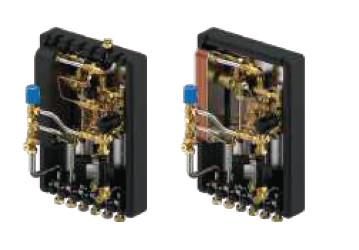

Suministro y montaje de estación de producción de ACS y distribución de calefacción por suelo radiante marca UPONOR mod Combi Port INS UFH CS 19 l/min , que incluye:
- Intercambiador de calor de acero inoxidable con soldadura de cobre de alto rendimiento para bajas temperaturas de impulsión en primario:
19 l/min 48 kW aprox.
- Soportes para tuberías realizados con desacople térmico y protección acústica.
- Válvula PM para la priorización proporcional de la producción de ACS. Protegida con tecnología IPR y certificado DVWG de higiene.
- Purgadores manuales.
- Distanciador para contador de energía 110mm x 3/4
- Filtros en la entrada de la estación tanto en primario, secundario y entrada AFS.
HZ 0,5mm.
- Válvula de equilibrado por presión diferencial 0-350 mbar.
- Grupo de impulsión con válvula mezcladora para ajuste de temperatura en circuito de suelo radiante. Bomba circulación alta eficiencia Grundfos UPM3 15/7.
- Bypass termostático para garantizar recirculación de ACS sin comprometer el suministro de calefacción.
- Tubería conexión bomba de recirculación ACS (no incluye bomba)
- Conexión toma tierra.
- Distanciador para contador de energía 110mm x 3/4""
- Incluye válvulas de corte con código de color. Certificado DVWG de higiene para las válvulas de corte de entreda de AFS y ACS. Métrica 3/4"".
- Montado en set de aislamiento EPP (390 x 560 x 280 mm)
- PN: 10 bar
- Temperatura máxima: 85ºC
- Máxima presión diferencial circuito calefacción: 2,5 bar
- Presión mínima ACS: 1,5 bar
- Medidas estación: 390 x 560 x 280 mm
- Materiales de uniones en ACS y agua de consumo: CW617N
- Material uniones calefacción: CW617N, CW614N
- Tuberías: acero inoxidable 1.4401
Cód.1121432
