En el diseño de edificios industriales, calcular correctamente la carga de fuego de los elementos constructivos es fundamental para determinar el nivel de riesgo intrínseco de un establecimiento y definir las medidas de protección contra incendios necesarias.

Con este objetivo, IPUR ha desarrollado un manual técnico que explica cómo calcular la carga de fuego de las cubiertas deck, incluyendo metodología, ejemplos orientativos y conclusiones basadas en distintos sistemas constructivos.

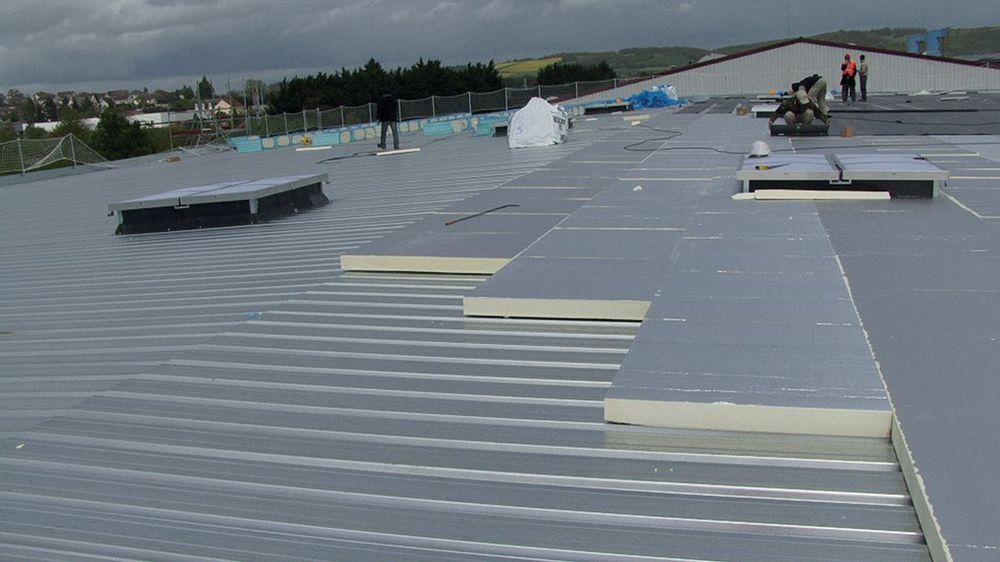

¿Qué es una cubierta deck?

Una cubierta deck es un sistema de cubierta ligero, normalmente de baja pendiente y no transitable, formado por:

• Chapa metálica grecada autoportante
• Aislamiento térmico rígido (PIR, lana de roca, XPS, etc.)
• Membrana impermeabilizante (PVC, TPO, LBM)

Todos estos elementos trabajan como un sistema continuo y resistente, muy utilizado en:

• naves industriales
• centros logísticos
• edificios retail

Sus principales ventajas son:

capacidad para cubrir grandes luces con poco peso
buen comportamiento térmico y acústico
instalación rápida y eficiente

Por qué es importante calcular la carga de fuego

El Reglamento de Seguridad Contra Incendios en los Establecimientos Industriales (RSCIEI) exige calcular la carga de fuego ponderada y corregida (Qs) en MJ/m² para determinar el nivel de riesgo intrínseco de un sector de incendio.

Para este cálculo deben considerarse también los productos constructivos que forman parte de la envolvente del edificio, como paredes o cubiertas, siempre que contengan materiales combustibles.

Sin embargo, no es necesario incluir:

• materiales incombustibles como el hormigón o el acero
• elementos separados del sector por una capa EI 30
• materiales cuya contribución sea irrelevante frente al total del sector

Conocer la carga de fuego de una cubierta deck es clave para evaluar correctamente el riesgo de incendio.

Cómo calcular la carga de fuego de un sistema constructivo

El cálculo se realiza siguiendo la norma UNE-EN ISO 1716, que determina el poder calorífico superior (PCS) de los materiales.

El proceso se realiza en varias etapas:

1. Identificación de las capas del producto

Cada sistema constructivo está formado por capas sustanciales y no sustanciales.

Una capa se considera sustancial cuando tiene:

densidad superficial ≥ 1 kg/m², o
espesor ≥ 1 mm

2. Ensayo de cada material

Cada componente se ensaya según UNE-EN ISO 1716, obteniendo su carga de fuego en MJ/kg.

3. Cálculo de la densidad superficial

La densidad superficial se obtiene mediante:

densidad (kg/m³) × espesor (m)

Esto permite convertir el valor de MJ/kg a MJ/m², que es el parámetro utilizado en el cálculo del sector de incendio.

4. Cálculo de la carga de fuego del sistema

La carga de fuego total se obtiene:

1. calculando el valor MJ/m² de cada componente
2. sumando todos los componentes del sistema

Es importante tener en cuenta que los materiales metálicos tienen carga de fuego 0 MJ/kg, aunque su densidad sí interviene en el cálculo global.

Ejemplos de carga de fuego en cubiertas deck

En el manual se analizan diferentes combinaciones de materiales de cubierta deck utilizando valores representativos del sector.

Algunos resultados destacados:

• Sistemas con membrana de PVC pueden presentar valores de 57,7 MJ/m² a 80,6 MJ/m².
• Sistemas con membrana TPO y aislamiento A2 pueden alcanzar aproximadamente 163,9 MJ/m², en las condiciones más desfavorables.

Estos valores permiten comparar la contribución de las cubiertas deck frente a los límites del RSCIEI para el nivel de riesgo intrínseco.

Influencia de la cubierta deck en el nivel de riesgo intrínseco

Uno de los errores habituales es pensar que el uso de aislamientos A1 o A2 evita completamente la carga de fuego del sistema.

Sin embargo:

• toda cubierta deck con aislamiento térmico tiene carga de fuego superior a 0
• el espesor y la densidad del aislamiento influyen en el resultado final

Aun así, el análisis de los cálculos muestra que:

La contribución de la cubierta deck a la carga de fuego total suele ser limitada, especialmente a partir de niveles de riesgo intrínseco medio 4.

En la mayoría de los casos, el contenido del edificio es el principal responsable del nivel de riesgo intrínseco, no la cubierta.

Conclusiones

Del análisis realizado se pueden extraer varias conclusiones:

• Las cubiertas deck con aislamiento siempre presentan carga de fuego mayor que 0.
• A mayor espesor y densidad del aislamiento, mayor carga de fuego del sistema.
• Las diferencias entre sistemas con distintos aislamientos no siempre son determinantes.
• En muchos casos la cubierta representa menos del 10% de la carga de fuego total del sector.
• No resulta coherente descartar soluciones con PIR por su naturaleza orgánica, ya que otros sistemas pueden presentar valores similares o incluso superiores.

Descarga el manual completo

Si quieres conocer la metodología completa de cálculo y todos los ejemplos de sistemas analizados, puedes descargar aquí el documento completo:

MANUAL DE CÁLCULO DE CARGA DE FUEGO DE CUBIERTAS DECK
